Programovateľný vysielač pre výkon SIRAX BT5400 Camille Bauer 175316 1 ks

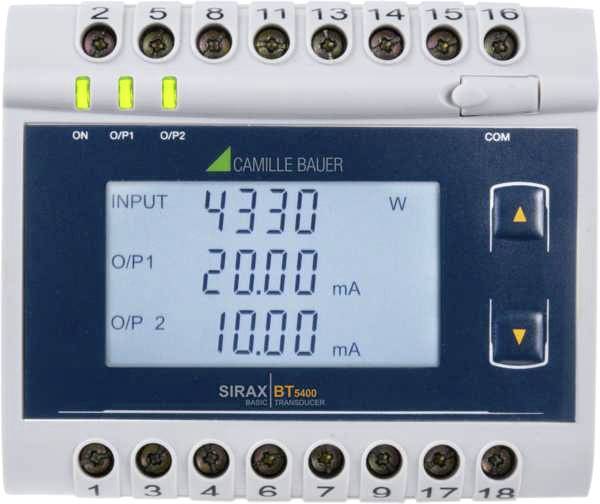

Digitálny merací prístroj zobrazuje 'INPUT 4330 W', 'O/P1 20,00 mA', 'O/P2 10,00 mA'. Hore sú zelené LED indikátory a rôzne konektory.

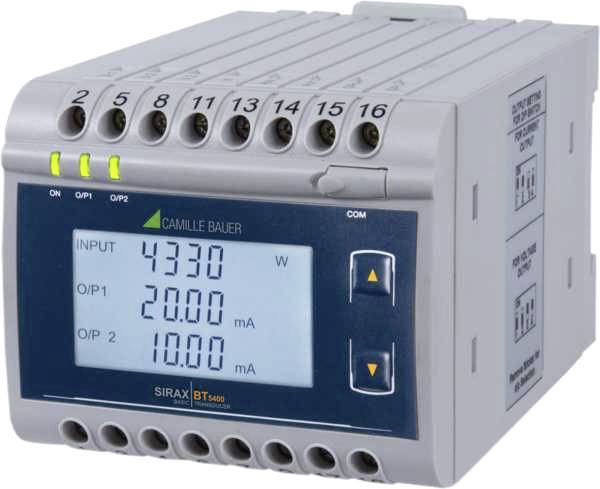

Elektrické meracie zariadenie s displejom zobrazuje vstupný výkon '4330 W' a dva výstupné prúdy '20,00 mA' a '10,00 mA'. Pripojenia sú hore.

1/2

Kategória výrobku

menič signálu

Vstupný signál max. (Napätie)

500 V

Typ

175316

Rozmer.

(d x š x v) 106.5 x 43.75 x 65.5 mm

Pripojenie

svorka

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

3 Ks

Počet

Celkom (353,66 € / kus)

353,66 €

bez DPH.

Doprava zadarmo

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ: 175316

Kategória výrobku: menič signálu

Vstupný signál max. (Napätie): 500 V

Rozmer.: (d x š x v) 106.5 x 43.75 x 65.5 mm

Pripojenie: svorka

Výstupný signál (napätie): 0 - 10 V

Výstupný signál (prúd): 4 - 20 mA

Prevádzkové napätie: 60 - 300 V DC/AC

Prevádzkové napätie max.: 300 V DC/AC

Min. prevádzkové napätie: 60 V DC/AC

Vstupný signál (napätie): 100 - 500 V

Vstupný signál (prúd): 0 - 5 A

Obsah: 1 ks

Konfigurácia: softvér

Šírka: 43.75 mm

V: 65.5 mm

Dĺžka: 106.5 mm

Max. okolitá teplota: 45 °C

Min. okolitá teplota: 0 °C

Na stiahnutie

Datasheet

Datasheet 2140414 Programovateľný vysielač pre výkon SIRAX BT5400 Camille Bauer 175316 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140414 Programovateľný vysielač pre výkon SIRAX BT5400 Camille Bauer 175316 1 ks

Popis

Vysielač pre činný / zdanlivý / jalový výkon, fázový uhol a účinník.
SIRAX BT5400 sa používa na meranie a prevod činného výkonu, zdanlivého výkonu, jalového výkonu, fázového uhla a účinníka jednofázových alebo trojfázových striedavých systémov so symetrickým alebo asymetrickým zaťažením na proporcionálny výstupný signál jednosmerného prúdu alebo jednosmerného napätia.

Tento text bol preložený strojovo.

Prevedenie

Typ pripojenia jednofázové, 3-fázové, 3-vodičové s rovnakým alebo nesymetrickým zaťažením alebo 3-fázové, 4-žilové s rovnakým alebo nesymetrickým zaťažením Merací vstup pre napájanie menovité napätie do 500 V, menovitý prúd 1/5 A 2 konfigurovateľné analógové výstupy lineárne alebo s uzlom a rozsah unipolárneho od 0… 20 mA / 4… 20 mA alebo 0… 10 V alebo bipolárne od -20… 0 mA alebo -10… 0… + 10 V Rýchle programovanie na mieste pomocou tlačidiel alebo pomocou softvéru CB-Configurator Jednoduchá obsluha zariadenia na mieste Čistý a Ľahko čitateľné zobrazenie nameraných údajov na LCD displeji Flexibilná komunikácia a vzdialené čítanie pomocou integrovaného rozhrania Modbus RTU Montáž na DIN lištu DIN lišta Základná presnosť 0,2%, základná presnosť fázový uhol, účinník 0,5% CB Configurator Namerané hodnoty je možné konfigurovať pomocou softvéru CB Configurator programovanie ešte jednoduchšie.
