Quadrios 22C467 krimpovacie spojka so zmršťovacou bužírkou 0.5 mm² 1.5 mm² úplne izolované červená 1 sada

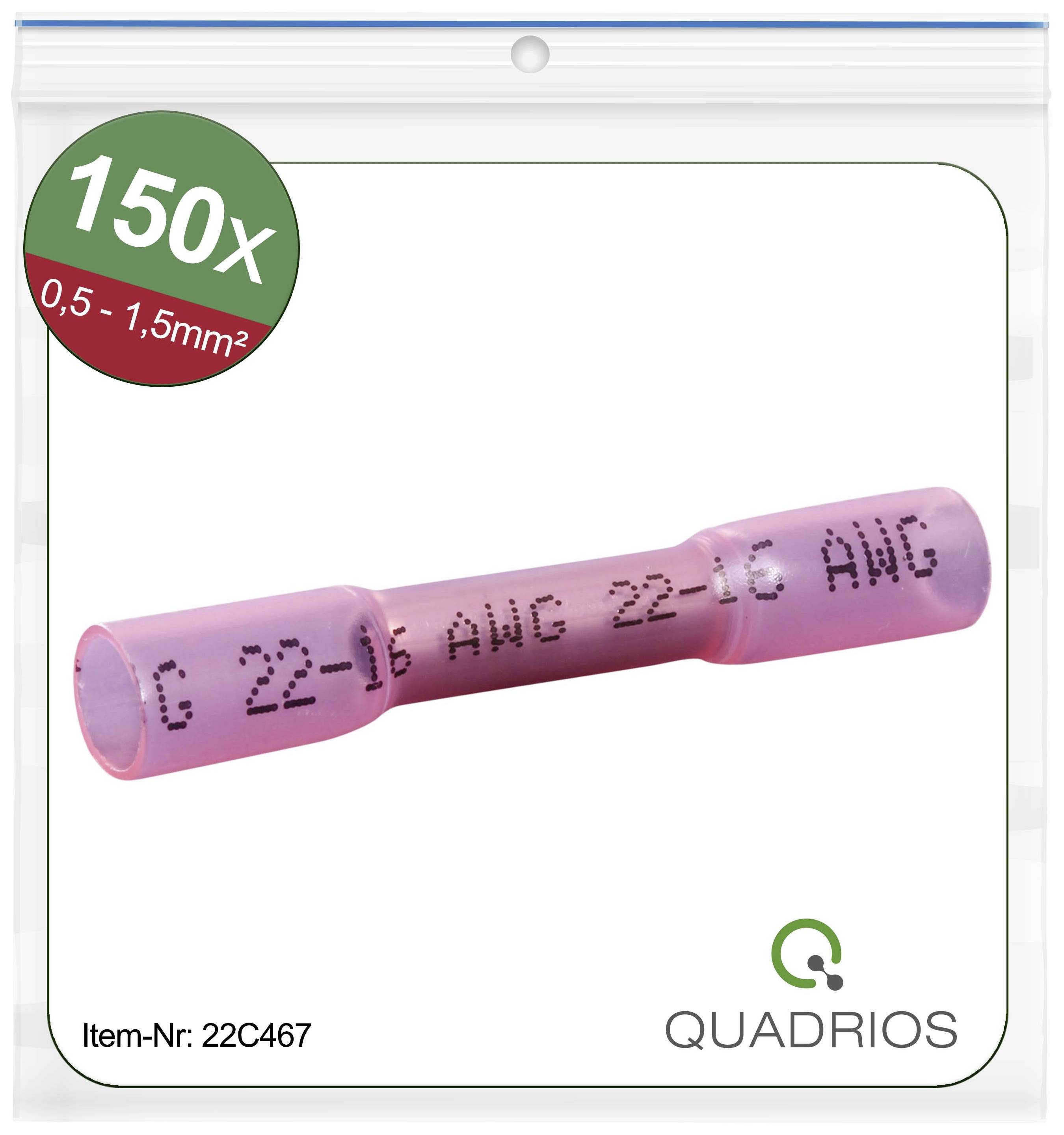

Na obrázku je zobrazený červený prvok káblového prepojenia s označením '22-16 AWG'. Vľavo hore: '150x, 0,5-1,5mm²'. Značka výrobcu dole vpravo.

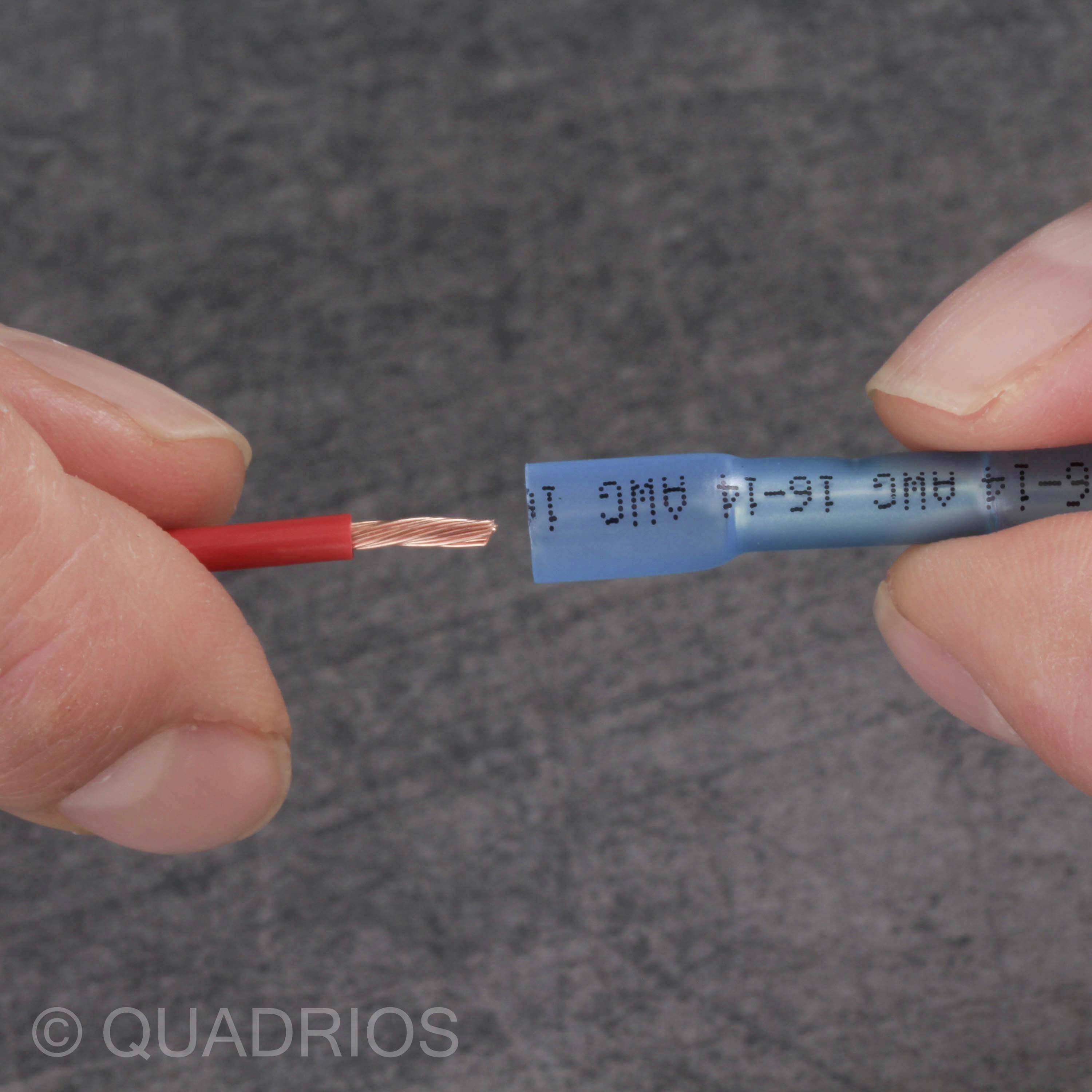

Dve ruky držia modrý kúsok kábla. Jedna ruka ukazuje odizoovaný medený koniec, druhá drží plášť kábla s vytlačenými špecifikáciami.

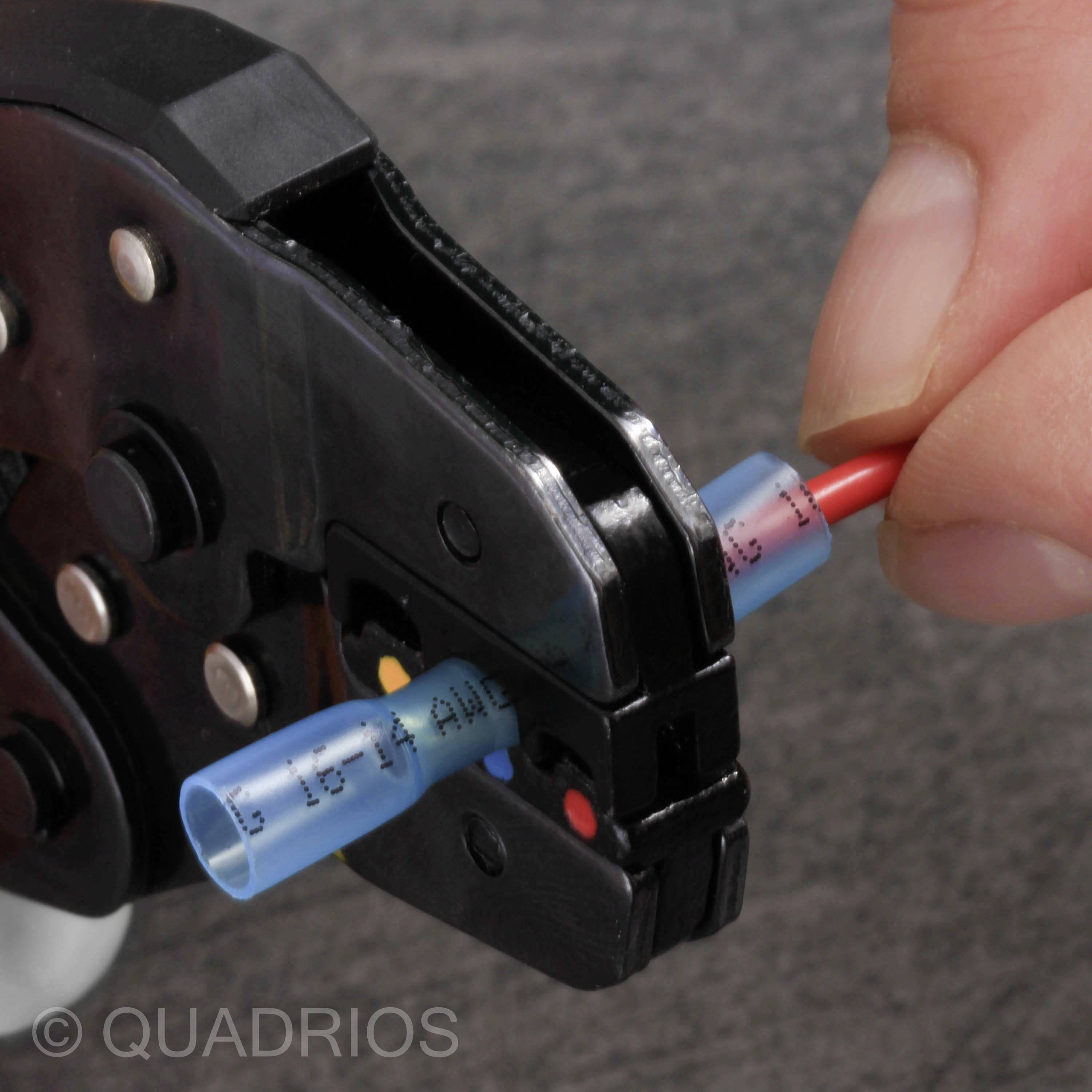

Jedna ruka drží koniec drôtu, ktorý je upevnený lisovacími kliešťami v modrej koncovke kábla.

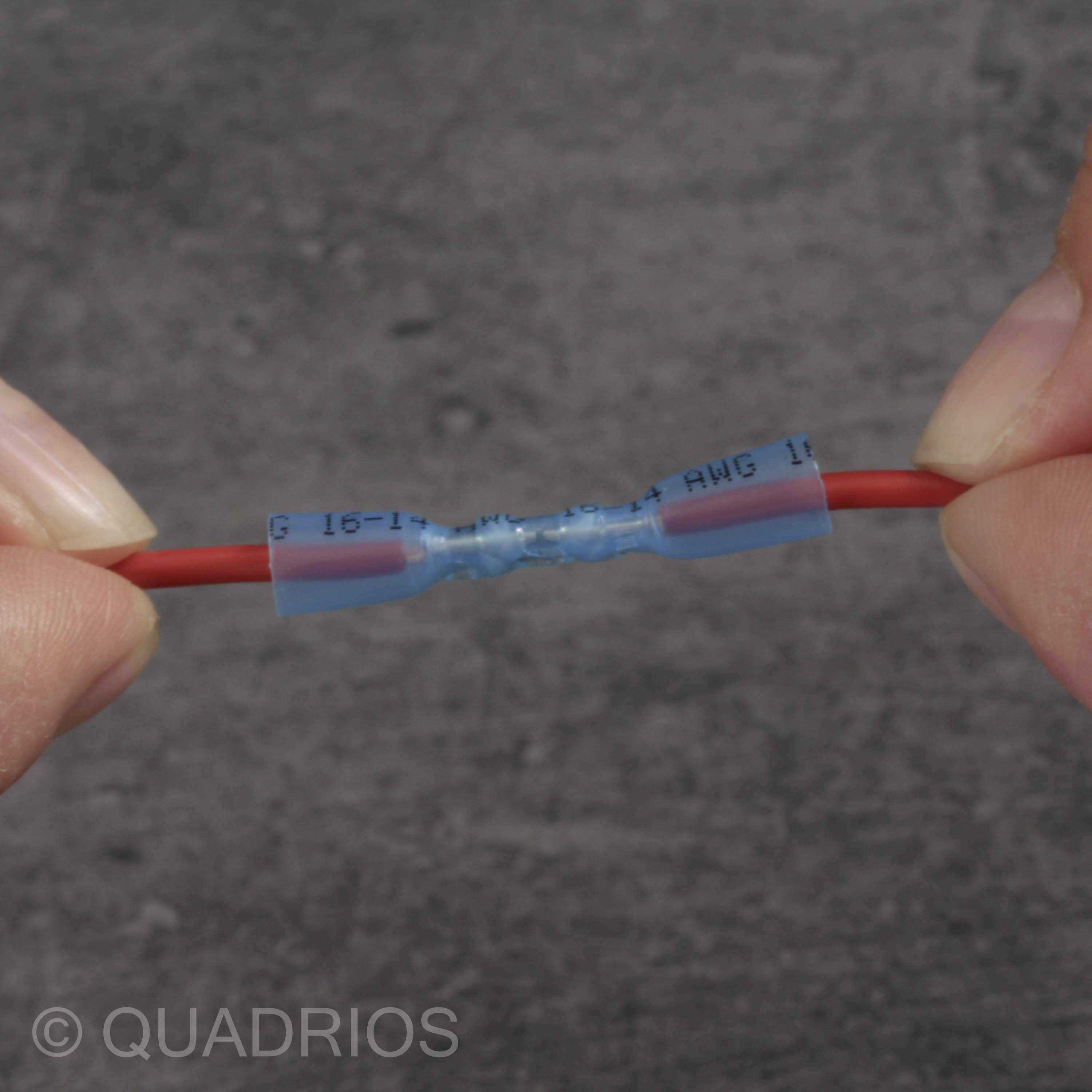

Detailný záber dvoch rúk spájajúcich červený kábel, ktorý je zaistený v modrom obale s nápisom '16-14 AWG'.

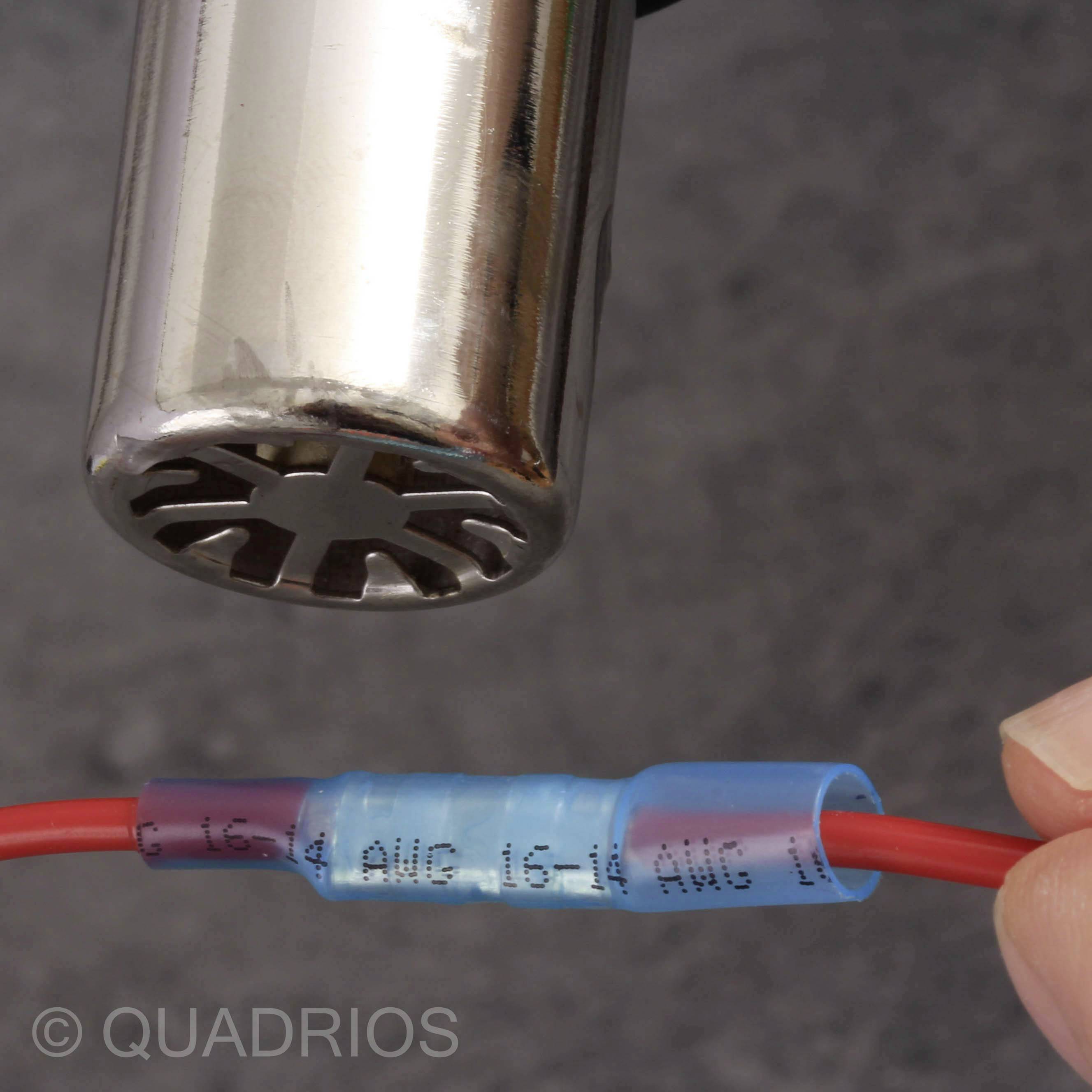

Jedna ruka drží červený izolovaný kábel, ktorý je pripojený k modrému zmršťovaciemu návleku. V pozadí je viditeľný kovový predmet.

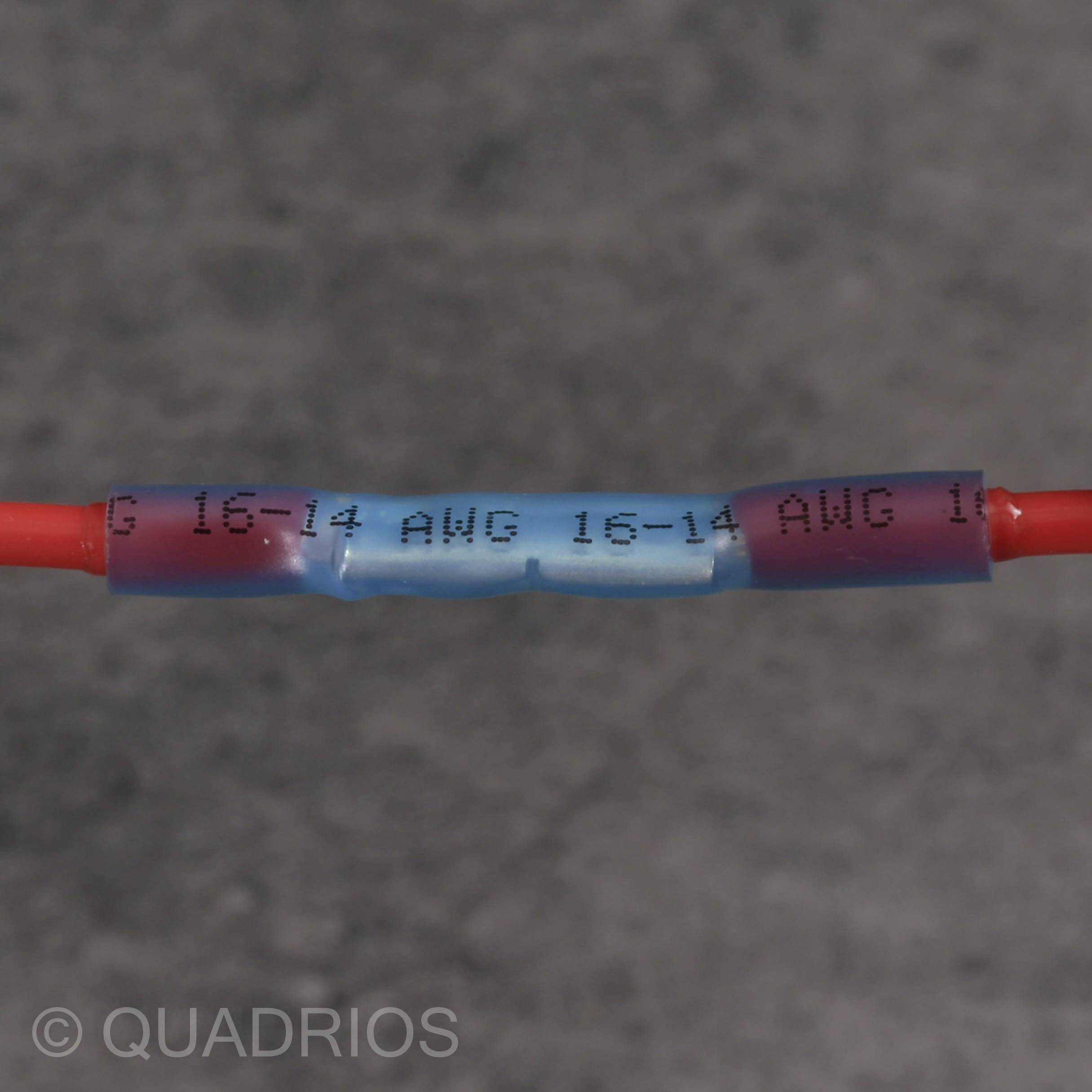

Modro-červený izolovaný kábový konektor s nápisom '16-14 AWG'.

1/6

Kategória výrobku

krimpovacie spojka

Typ izolácie

úplne izolované

Dĺžka

36 mm

Obsah

1 sada

Maximálny prierez

1.5 mm²

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

26 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (17,07 € / kus)

17,07 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Súprava krimpovacích nástavcov nástrčných konektorov 4,7 mm červená Súprava 150 kusov

Osolnosť voči vode
Pomer zmrštenia: 3:1

Dodatočné informácie:

Technické parametre

Kategória výrobku: krimpovacie spojka

Farba: červená

Typ izolácie: úplne izolované

Dĺžka: 36 mm

Obsah: 1 sada

Číslo výrobcu: 22C467

Typ: 22C467

Maximálny prierez: 1.5 mm²

Prierez min: 0.5 mm²

Rozmer.: (Ø x d) 4.7 mm x 36 mm

Rozsah prierezov: 0.5 - 1.5 mm²

Spĺňa RoHS: áno

Teplota zmrštenia: 80... 130 °C

Vlastnosti: so zmršťovacou bužírkou

Prevádzková teplota: -55 - +125 °C

(Ø): 4.7 mm

Pomer zmrštenia: 3:1

Prúd (max.): 19 A

Napätie (max.): 600 V

Varianty(Všetky ceny sú bez DPH.)

Dĺžka

Farba

Obsah

Maximálny prierez

Typ izolácie

Prierez min

Quadrios 22C467 krimpovacie spojka so zmršťovacou bužírkou 0.5 mm² 1.5 mm² úplne izolované červená 1 sada

Objednávacie číslo:2620411

Tento produkt

36 mm

červená

1 sada

1.5 mm²

úplne izolované

0.5 mm²

Quadrios 2011C397 krimpovacie spojka so zmršťovacou bužírkou 0.3 mm² 6 mm² úplne izolované biela, červená, modrá, čierna, žltá 340 ks

Objednávacie číslo:2380645

42 mm

bielačervenámodráčiernažltá

340 ks

6 mm²

úplne izolované

0.3 mm²

Quadrios 22C469 krimpovacie spojka so zmršťovacou bužírkou 0.3 mm² 0.5 mm² úplne izolované biela 1 sada

Objednávacie číslo:2620410

26 mm

biela

1 sada

0.5 mm²

úplne izolované

0.3 mm²

Quadrios 22C466 krimpovacie spojka so zmršťovacou bužírkou 1.5 mm² 2.5 mm² úplne izolované modrá 1 sada

Objednávacie číslo:2620412

37 mm

modrá

1 sada

2.5 mm²

úplne izolované

1.5 mm²

Quadrios 22C468 krimpovacie spojka so zmršťovacou bužírkou 2.5 mm² 4 mm² úplne izolované čierna 1 sada

Objednávacie číslo:2620413

38 mm

čierna

1 sada

4 mm²

úplne izolované

2.5 mm²

Quadrios 22C465 krimpovacie spojka so zmršťovacou bužírkou 4 mm² 6 mm² úplne izolované žltá 1 sada

Objednávacie číslo:2620414

42 mm

žltá

1 sada

6 mm²

úplne izolované

4 mm²

Quadrios 22C461 krimpovacie spojka so zmršťovacou bužírkou 0.25 mm² 0.34 mm² úplne izolované biela 1 sada

Objednávacie číslo:2620415

26 mm

biela

1 sada

0.34 mm²

úplne izolované

0.25 mm²

Quadrios 22C462 krimpovacie spojka so zmršťovacou bužírkou 0.5 mm² 1.0 mm² úplne izolované červená 1 sada

Objednávacie číslo:2620416

40 mm

červená

1 sada

1.0 mm²

úplne izolované

0.5 mm²

Quadrios 22C463 krimpovacie spojka so zmršťovacou bužírkou 1.5 mm² 2.5 mm² úplne izolované modrá 1 sada

Objednávacie číslo:2620417

40 mm

modrá

1 sada

2.5 mm²

úplne izolované

1.5 mm²

Quadrios 22C464 krimpovacie spojka so zmršťovacou bužírkou 4.0 mm² 6.0 mm² úplne izolované žltá 1 sada

Objednávacie číslo:2620418

40 mm

žltá

1 sada

6.0 mm²

úplne izolované

4.0 mm²

Na stiahnutie

Datasheet

Datasheet 2620411 Quadrios 22C467 krimpovacie spojka so zmršťovacou bužírkou 0.5 mm² 1.5 mm² úplne izolované červená 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2620411 Quadrios 22C467 krimpovacie spojka so zmršťovacou bužírkou 0.5 mm² 1.5 mm² úplne izolované červená 1 sada

Popis

Táto veľká sada je vhodná najmä pre kutilov, remeselníkov, terénny personál, servisné dielne, elektrotechnikov a laboratórne potreby. Vnútorné tavné lepidlo vytvára pri správnom prekrytí vodotesné tesnenie. Ideálne na opravu alebo prepájanie káblov a vedení (káble kosačky, signálne káble atď.), servis, výrobu alebo hobby. Aplikácia je veľmi jednoduchá: odizolujte kábel a vložte ho na oboch stranách, kým sa odizolované konce kábla neprekrývajú. Krimpujte krimpovacími kliešťami a potom aktivujte zmršťovaciu hadičku v príslušnom teplotnom rozsahu – najlepšie teplovzdušnou pištoľou. Vodotesné, v súlade s UL-REACH a RoHS.
