Quadrios 22T023 sada dutiniek čiastočne izolované biela, sivá, červená, čierna, modrá, žltá 1 sada

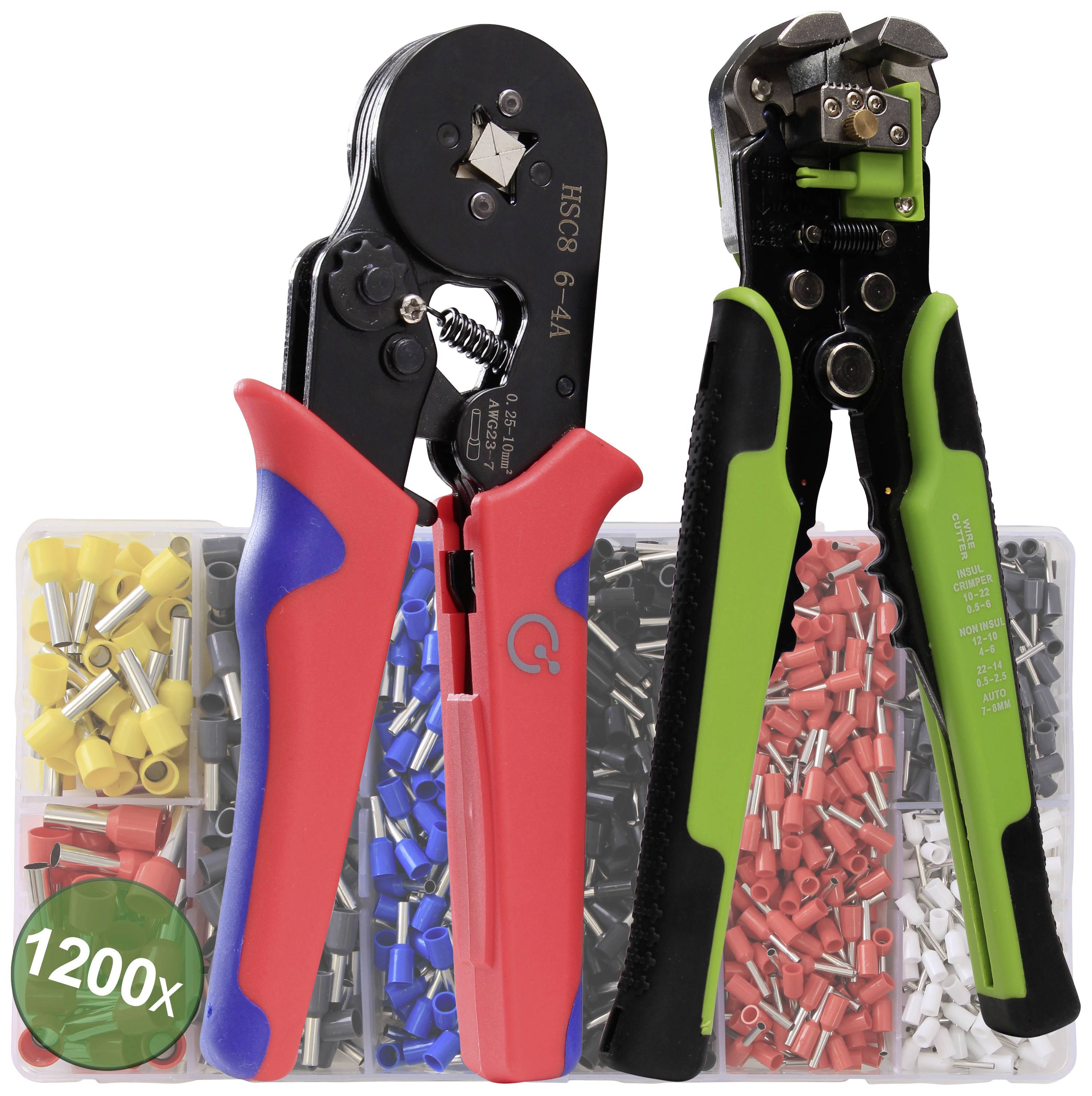

Nástroje na krimpovanie káblov v červenej a zelenej farbe pred súpravou farebných dutiniek na káblové koncovky.

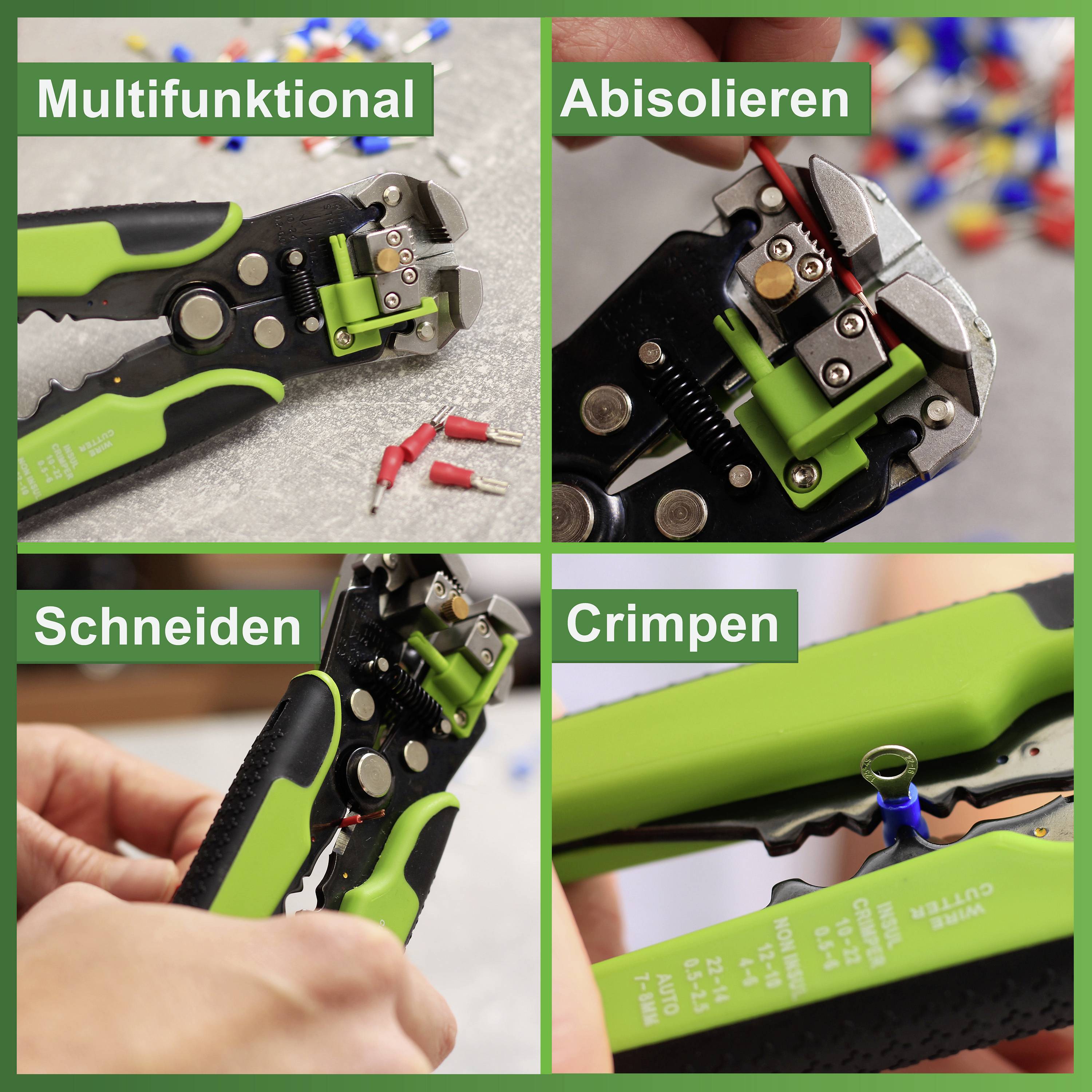

Multifunkčný nástroj so zelenou rukoväťou: na odstraňovanie izolácie, rezanie a krimpovanie káblov. Detailné zábery zobrazujú funkcie nástroja.

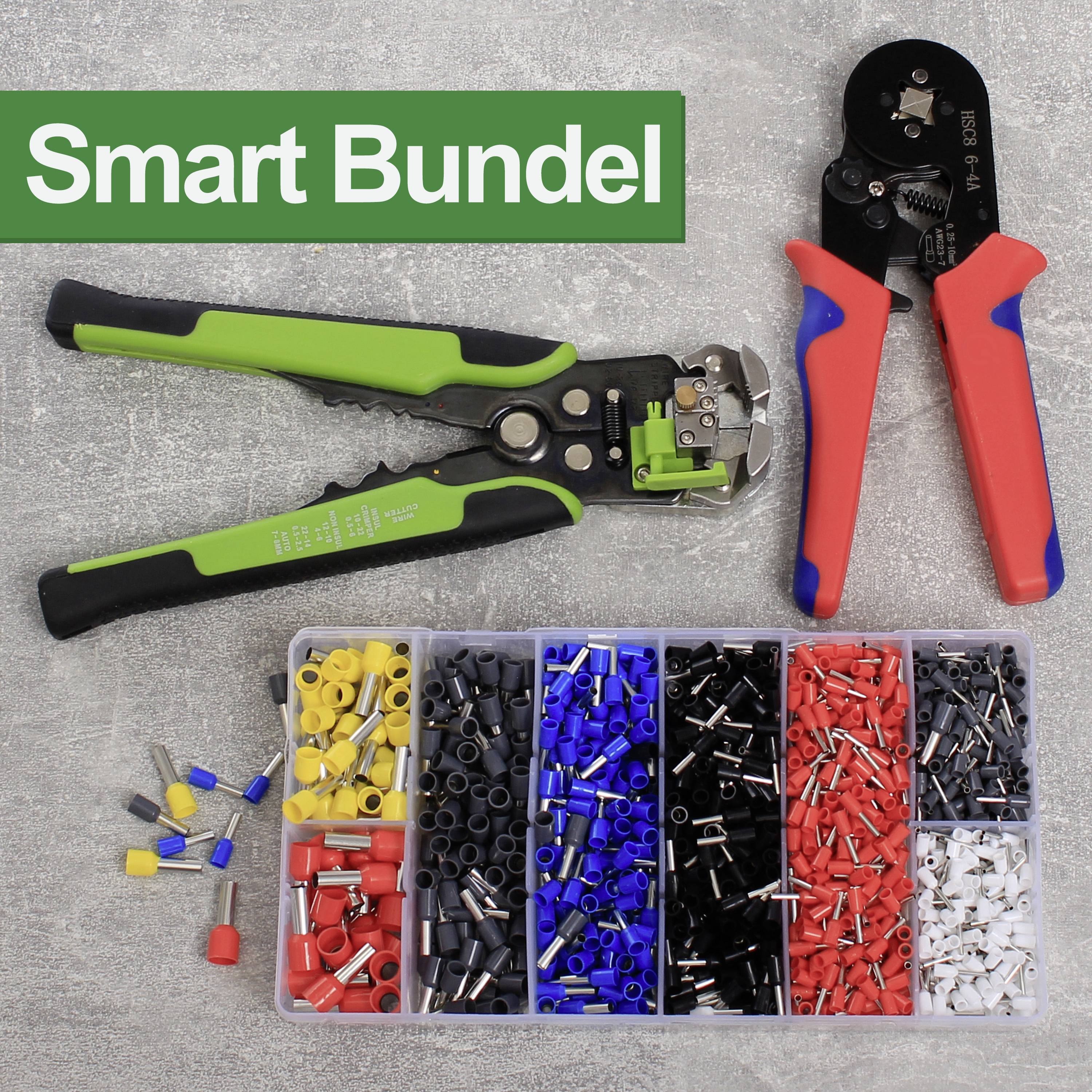

„Šikovný zväzok": Lisovacia kliešte so zelenou rukoväťou hore, pod ňou súpravový box s káblovými koncovkami v rôznych farbách.

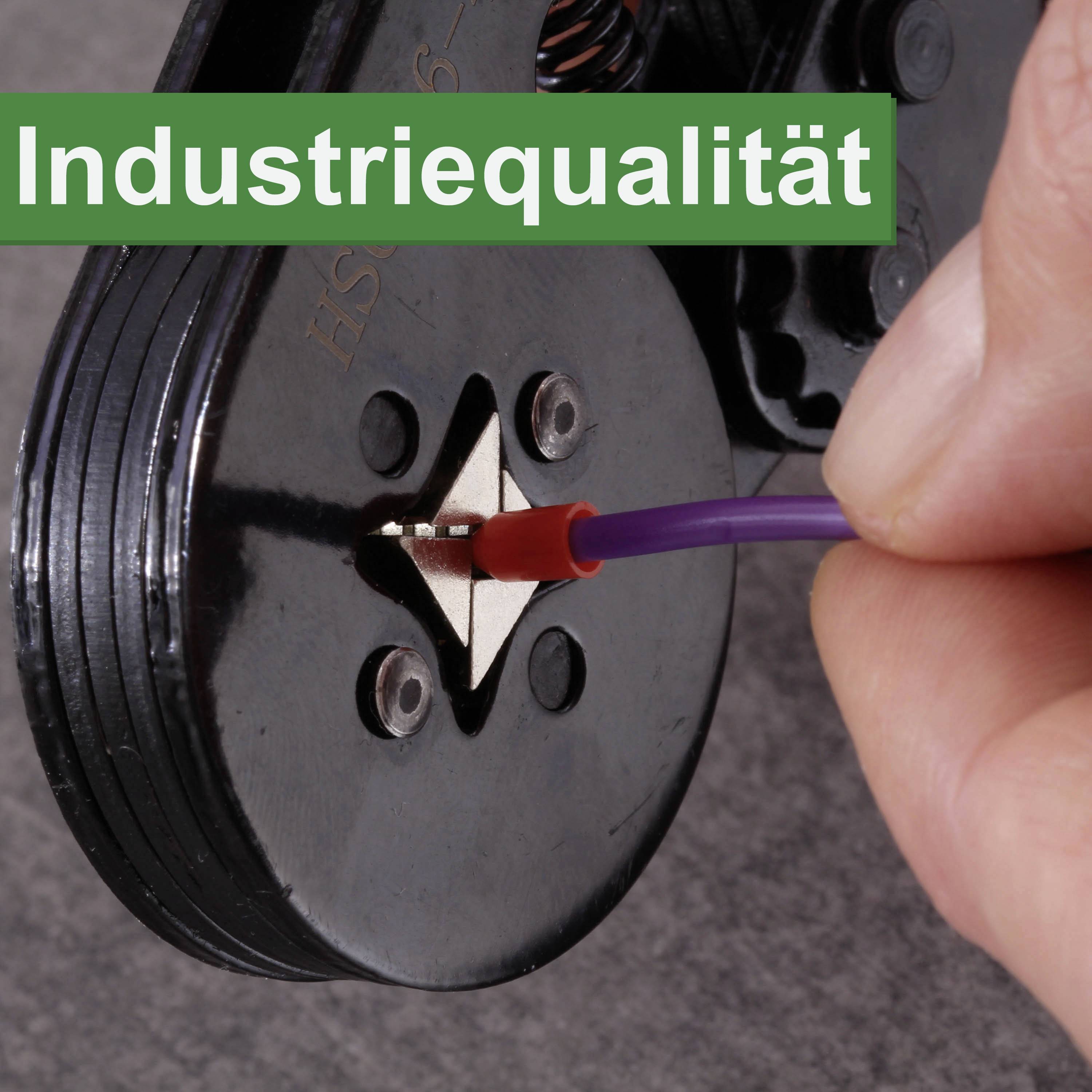

Na zelenom banneri je vidieť nápis "Industriequalität" nad kovovým dielom, ktorý je pripájaný rukou prostredníctvom fialového kábla.

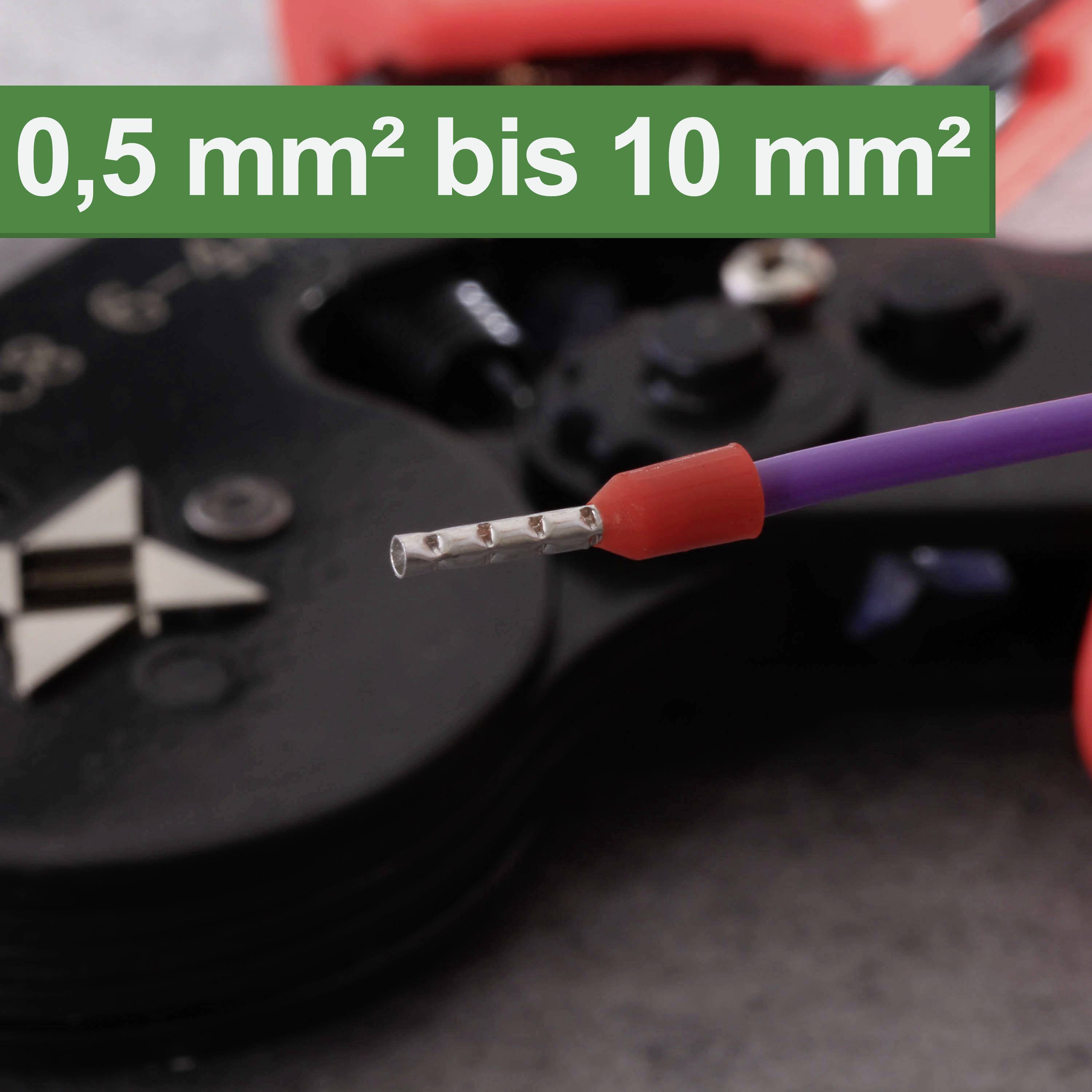

Detailný záber na odizolovaný kábel so šenou na konci vodiča. V pozadí rozmazané čierne náradie. Text: '0,5 mm² až 10 mm²'.

'Prierez (mm²)': 10, 6, 4, 2,5, 1,5, 1, 0,75, 0,5. 'Množstvo (kusov)': 25, 100, 50, 250, 150, 200, 200, 200. Rôznofarebné konektory.

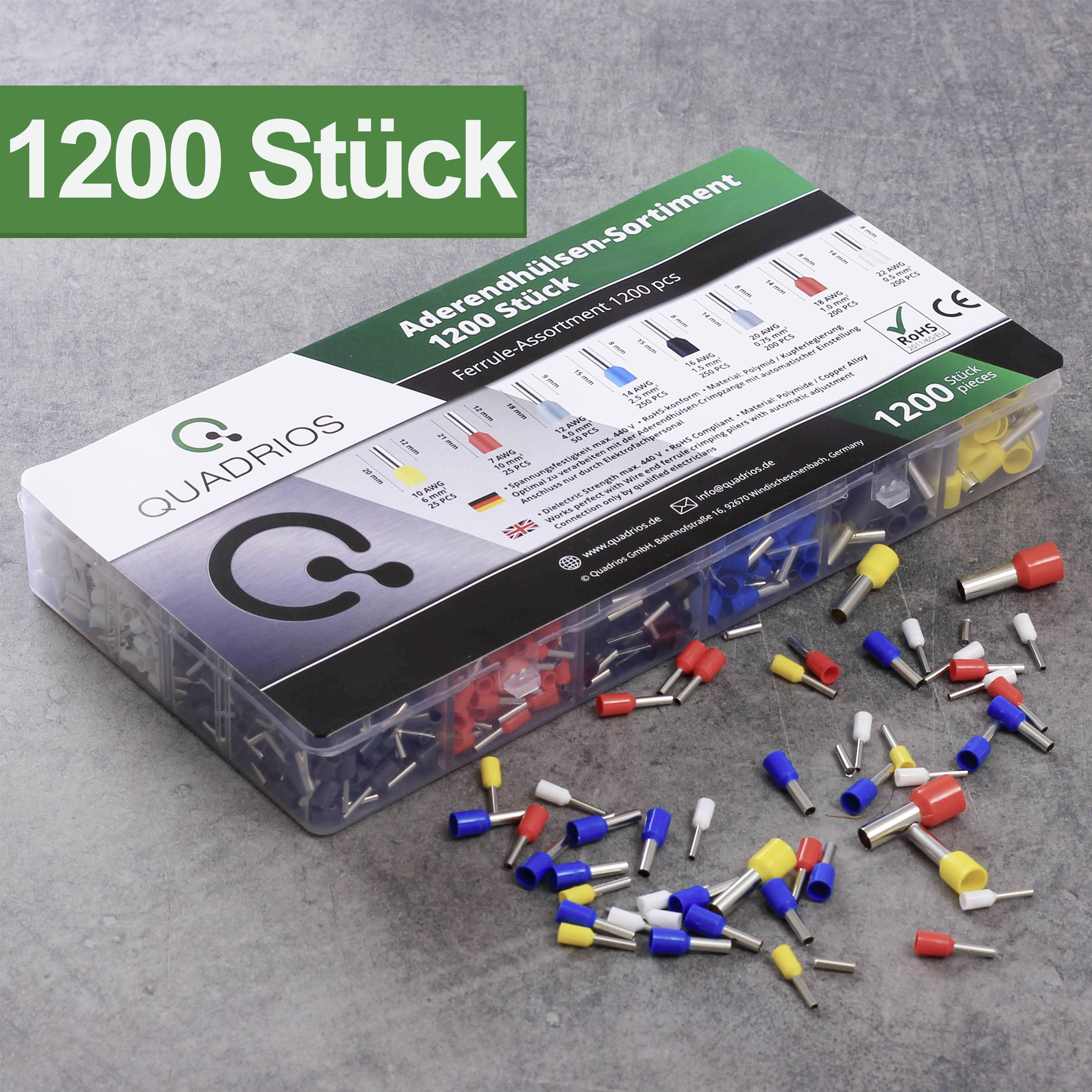

Sortiment Quadrios izolačných koncoviek 1200 kusov: Krabica s izolačnými koncovkami v rôznych veľkostiach a farbách na sivom pozadí.

'Priečny rez DIN norma 46228 tabuľka: 0,75 mm² biela, 1,00 mm² sivá, 1,50 mm² červená, 2,50 mm² čierna, 4,00 mm² modrá, 6,00 mm² žltá.'

1/8

Kategória výrobku

sada dutiniek

Typ izolácie

čiastočne izolované

Obsah

1 sada

Farba

biela

sivá

červená

čierna

modrá

žltá

Farebné kódy krajín

DIN

Datasheety: (PDF)

Doručenie: Ut 13. 10.

9 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (45,52 € / kus)

45,52 €

bez DPH.

Už len 9 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Automatický krimpovací nástroj, objímky a odizolovač drôtov

Automatické lisovacie kliešte so štvorhrannou lisovacou čeľusťou – samonastaviteľné na príslušný rozmer hlavne. Rovnaký tlak z každej strany pre optimálne výsledky a odolné, dokonalé elektrické pripojenia.
Automatický multifunkčný odizolovač drôtov.
Kvalitné objímky - veľké množstvo 1200 dielov s prierezom 0,5 mm² ... 10,0 mm²

Technické parametre

Prierez: 0,5 - 10 mm²

Kategória výrobku: sada dutiniek

Typ izolácie: čiastočne izolované

Farba: biela
sivá
červená
čierna
modrá
žltá

Farebné kódy krajín: DIN

Obsah: 1 sada

Materiál kontaktu: meď

AWG max.: 7

Číslo výrobcu: 22T023

Izolačný materiál: PA

Prevádzková teplota: 105 °C

Typ: 22T023

Materiál: ocel

AWG min.: 20

Max. rozsah kábla: 10 mm²

Min. rozsah kábla: 0.25 mm²

Na stiahnutie

Datasheet

Datasheet 2705913 Quadrios 22T023 sada dutiniek čiastočne izolované biela, sivá, červená, čierna, modrá, žltá 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2705913 Quadrios 22T023 sada dutiniek čiastočne izolované biela, sivá, červená, čierna, modrá, žltá 1 sada

Popis

Krimpovacie kliešte na objímky majú automatické prispôsobenie priemeru objímky v širokom rozsahu aplikácií od 0,25 do 10 štvorcových mm prierezu vodiča lanka - pri každom novom procese krimpovania. Štvorcová lisovacia čeľusť zaisťuje bezpečný kontakt s pevným spojením a trvalou vysokou kvalitou počas procesu krimpovania. Automaticky nastaviteľný lisovací mechanizmus je optimálne kalibrovaný vo výrobe, ale dá sa doladiť podľa individuálnych potrieb. Ergonomická rukoväť dobre padne do ruky a umožňuje dobrý "úchop". Kliešte majú rýchloupínaciu poistku a sú ľahké pre prácu bez únavy.
Multifunkčné odizolovacie kliešte z uhlíkovej ocele S50C (rukoväť PP/TPR) ponúkajú odizolovaciu funkciu pre káble s prierezom 0,25 mm² ... 5,2 mm² a funkciou bočného odstrihnutia medených a hliníkových drôtov. Je možná aj funkcia krimpovania pre objímky (izolované/neizolované) 0,35 mm². 5,2 mm² a pre zapaľovacie svorky 7 ... 8 mm².
Tieto objímky sú vhodné najmä pre kutilov, remeselníkov, terénny personál, servisné dielne, elektrotechnikov a laboratórne potreby.
Dostanete 1200-dielnu sadu prémiových koncoviek pre rozsah prierezov káblov od 0,5 do 10 štvorcových mm. Ideálne na použitie s vhodnými krimpovacími kliešťami. Technické údaje: Dielektrická pevnosť (max.): 440 V, materiál: polyamid, zliatina medi. Ďalšie technické údaje o zahrnutých komponentoch sú uvedené v údajovom liste. Inštaláciu iba kvalifikovaným elektrikárom.

Tento text bol preložený strojovo.

Rozsah dodávky

Praktická krabica na sortiment, 25 žltých objímok 6 mm² (10 AWG), 25 červených objímok 10 mm² (7 AWG), 50 šedých objímok 4 mm² (12 AWG), 250 modrých objímok 2,5 mm² (14 AWG), 250 čiernych objímok 1, 5 qmm (16 AWG), 200 káblových koncoviek sivá 0,75 qmm (20 AWG), 200 káblových koncoviek červených 1 qmm (18 AWG), 200 káblových koncoviek biela 0,5 qmm (22 AWG), automatický krimpovací nástroj, drôt striptérka.

Popis

Rozsah dodávky

Praktická krabica na sortiment, 25 žltých objímok 6 mm² (10 AWG), 25 červených objímok 10 mm² (7 AWG), 50 šedých objímok 4 mm² (12 AWG), 250 modrých objímok 2,5 mm² (14 AWG), 250 čiernych objímok 1, 5 qmm (16 AWG), 200 káblových koncoviek sivá 0,75 qmm (20 AWG), 200 káblových koncoviek červených 1 qmm (18 AWG), 200 káblových koncoviek biela 0,5 qmm (22 AWG), automatický krimpovací nástroj, drôt striptérka.
