Quadrios ESD podložky na stolík, sada sivá (d x š) 600 mm x 400 mm

V dnešnom svete elektroniky a technológií sa človek nevyhnutne dostáva do konfliktu s fenoménom „ESD“ (Electrostatický výboj). Mnohé komponenty, moduly, zásuvné karty atď. sú veľmi citlivé na elektrické výboje, ktoré sú v každodennom živote úplne bežné a často zostávajú nepovšimnuté.

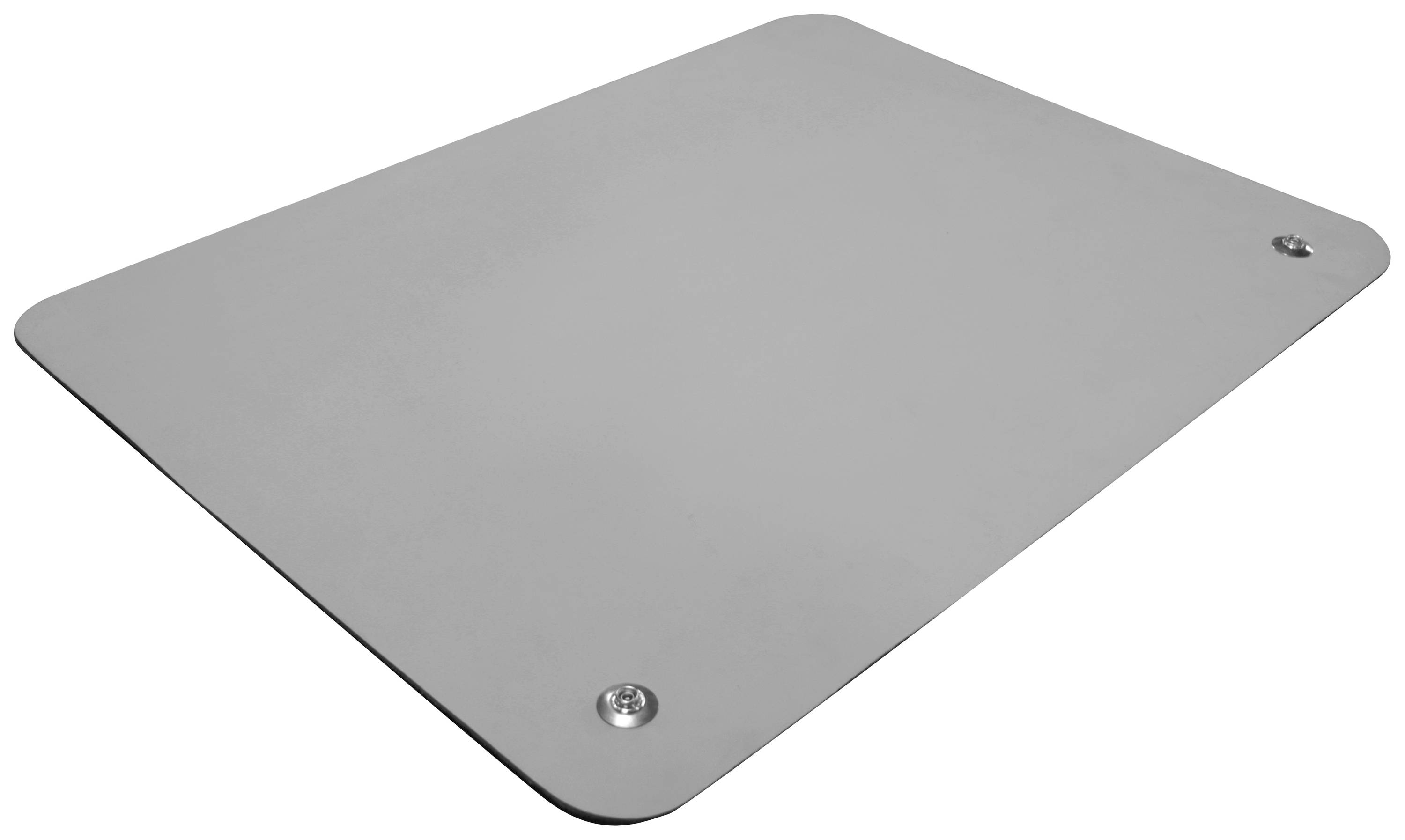

Tento "všestranný bezstarostný balíček" obsahuje všetko, čo potrebujete na prácu s elektronikou! Pracovná podložka potiahnutá vinylom má zvodový odpor 10^7 – 10^9 ohmov, je odolná voči oderu a má určitú základnú odolnosť voči teplu, ako je kvapkajúca spájka. Prakticky orientovaný rozmer a tvar podložky sa pri práci ukazuje ako výhodný - v ľavom a pravom rohu je 10 mm tlačidlo, na ktoré možno pripojiť dodávaný remienok na zápästie a uzemnenie. Okrem uzemňovacieho vodiča je dodávaná aj ochranná kontaktná zástrčka podľa nemeckej normy, vďaka čomu sú inak možné dobrodružné pokusy o zapojenie s uzemňovacím bodom alebo nákup ďalšieho príslušenstva pre správne pripojenie zbytočné. Súpravu uzatvárajú ESD pinzety z potiahnutého drahého kovu, päť vodivých plastových pinziet a päť vodivých ESD kefiek, ktoré zabraňujú hromadeniu napätia aj počas používania, napríklad pri odstraňovaní prachu z modulov.

Ďalšou a veľmi dôležitou vlastnosťou je zhoda s právnymi predpismi DIN EN 61340-5-1 (požiadavky na ochranu pred elektrostatickými javmi). Len tak je možné zabezpečiť, že zariadenie zabezpečí aj funkciu, a to ochranu komponentov pred úrazom elektrickým prúdom.

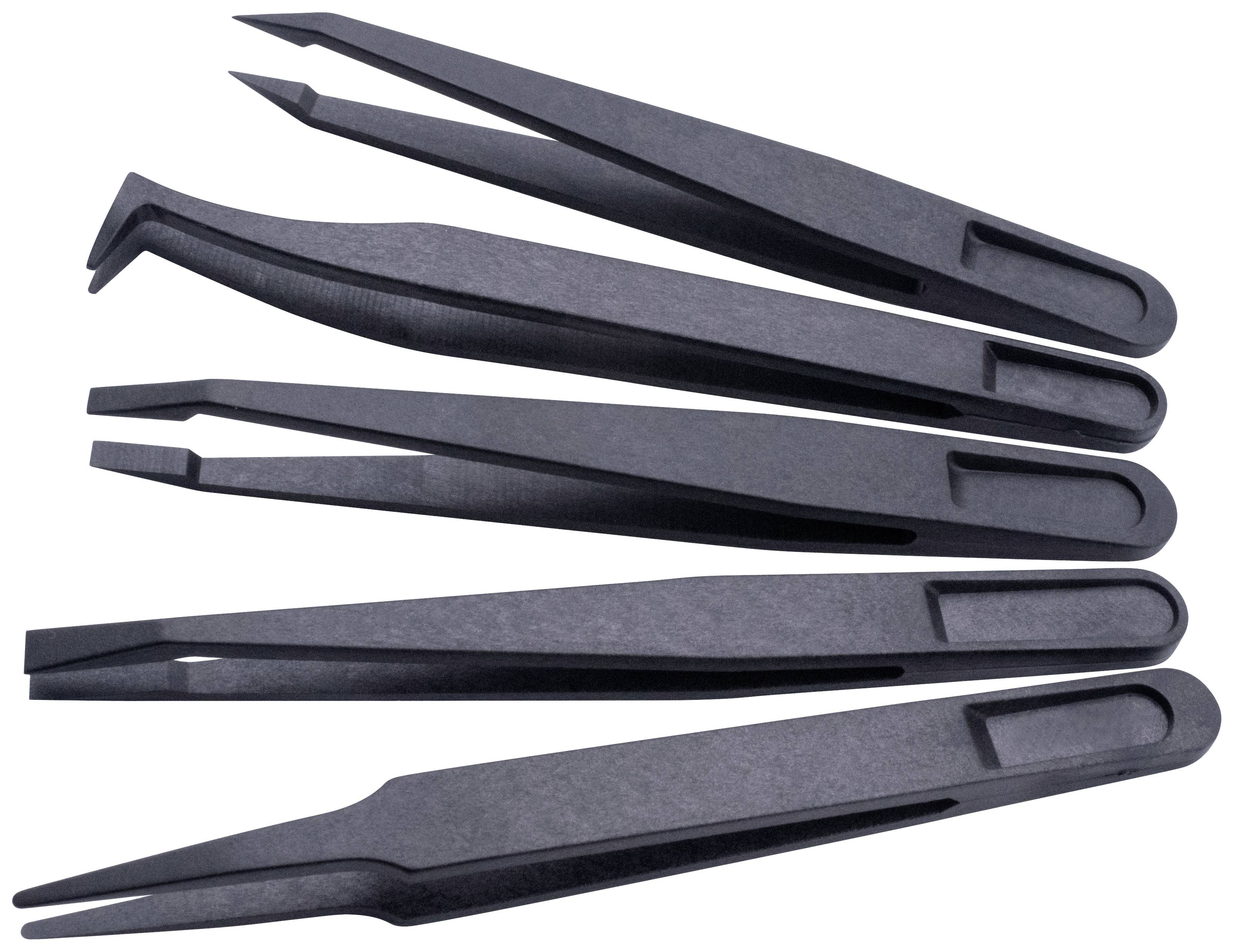

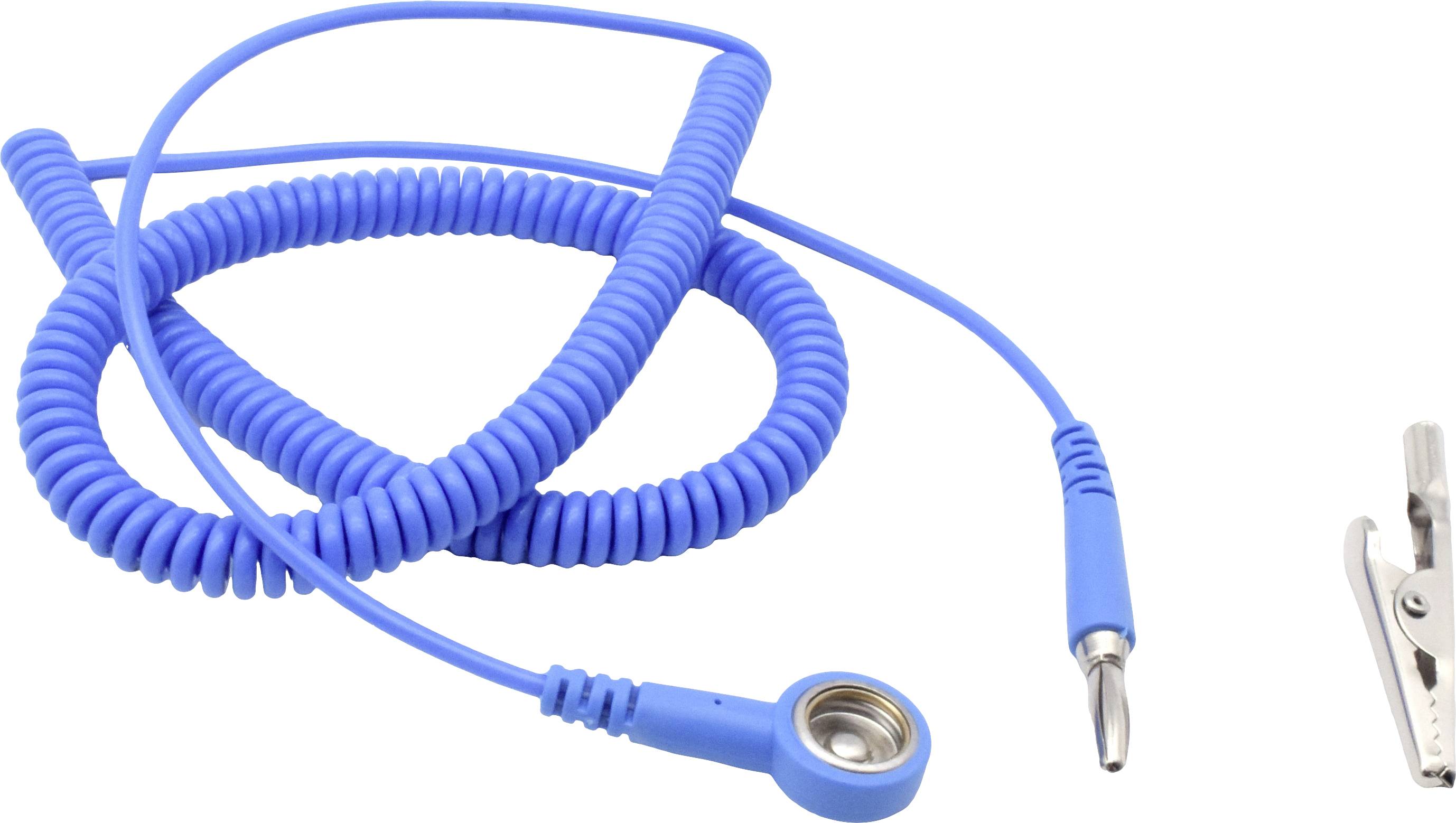

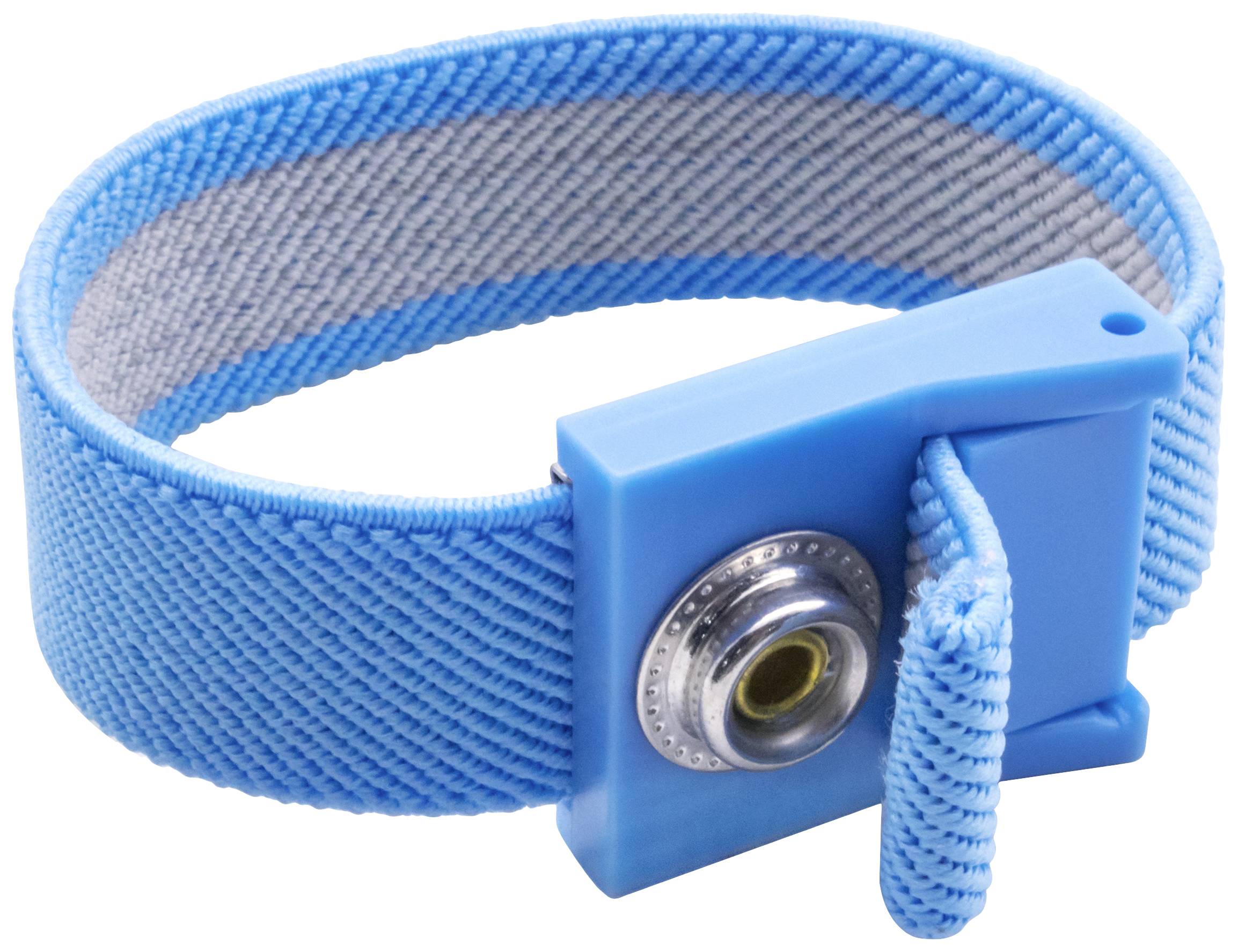

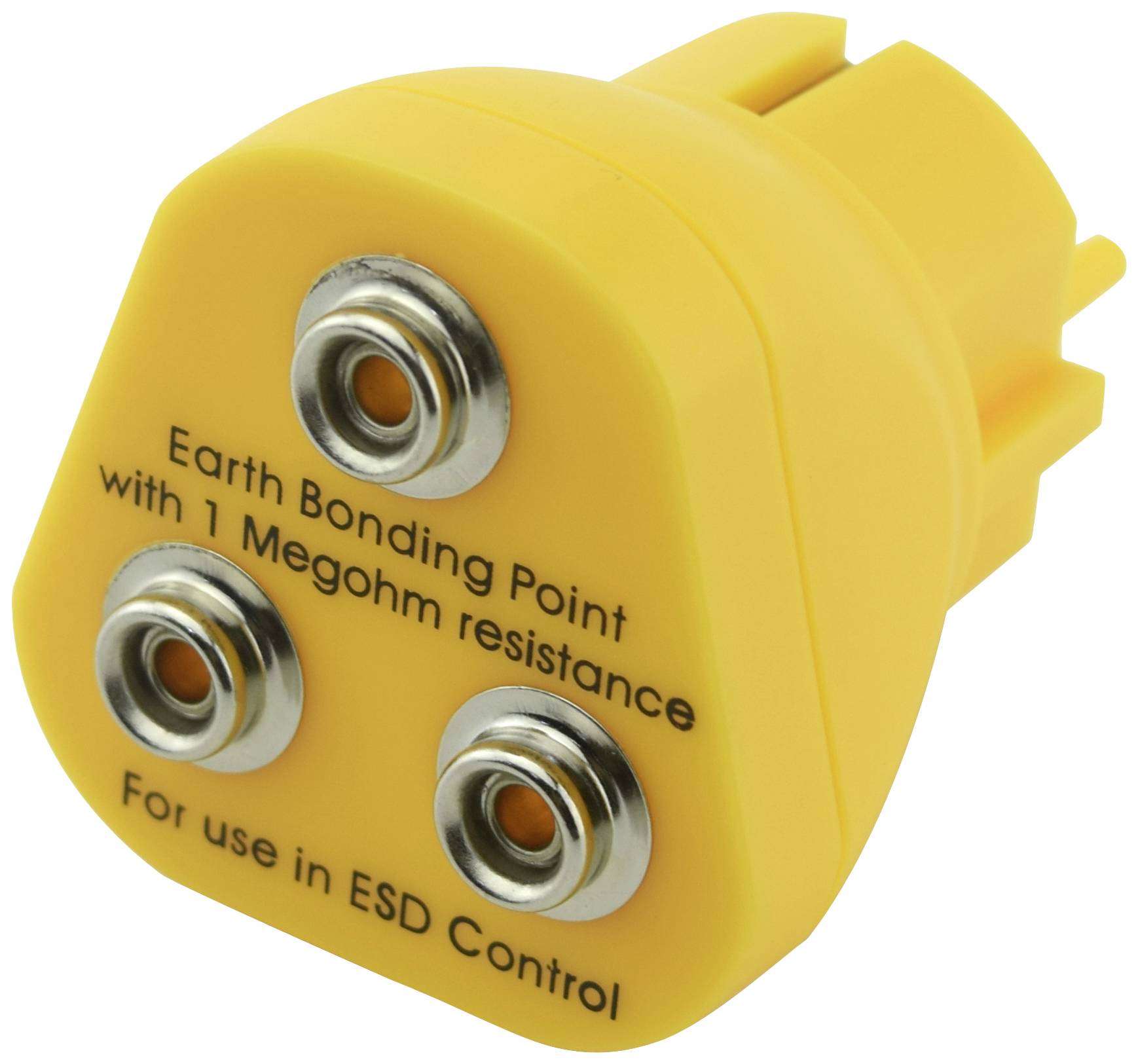

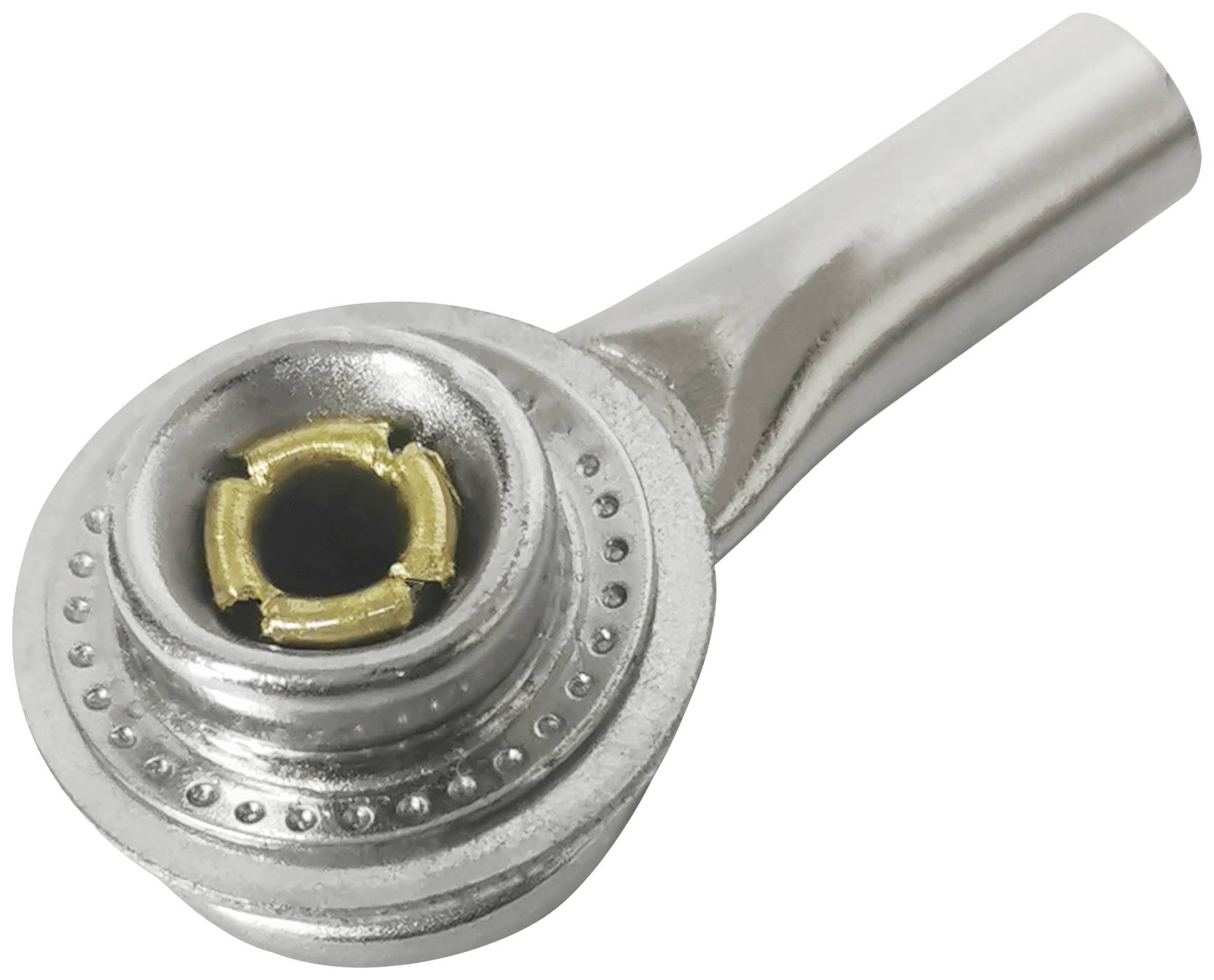

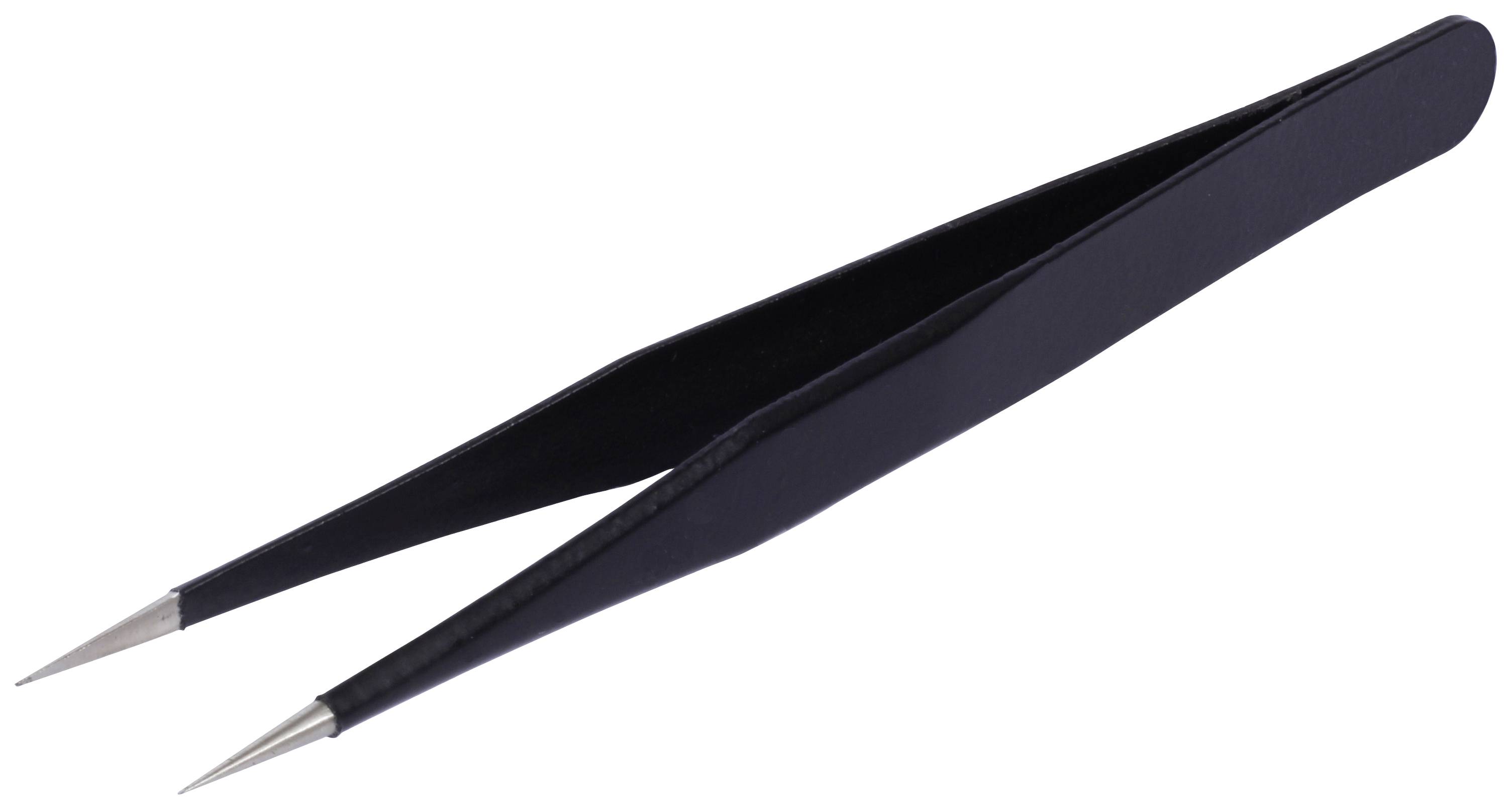

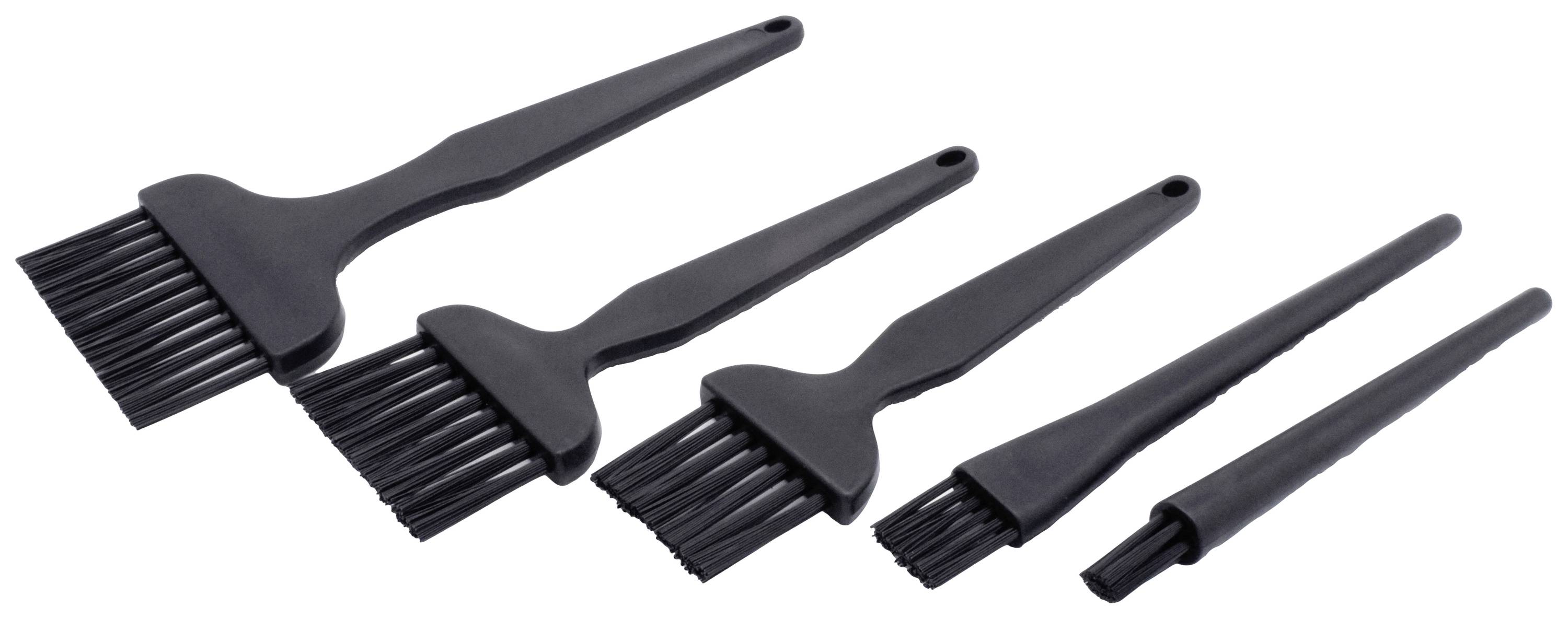

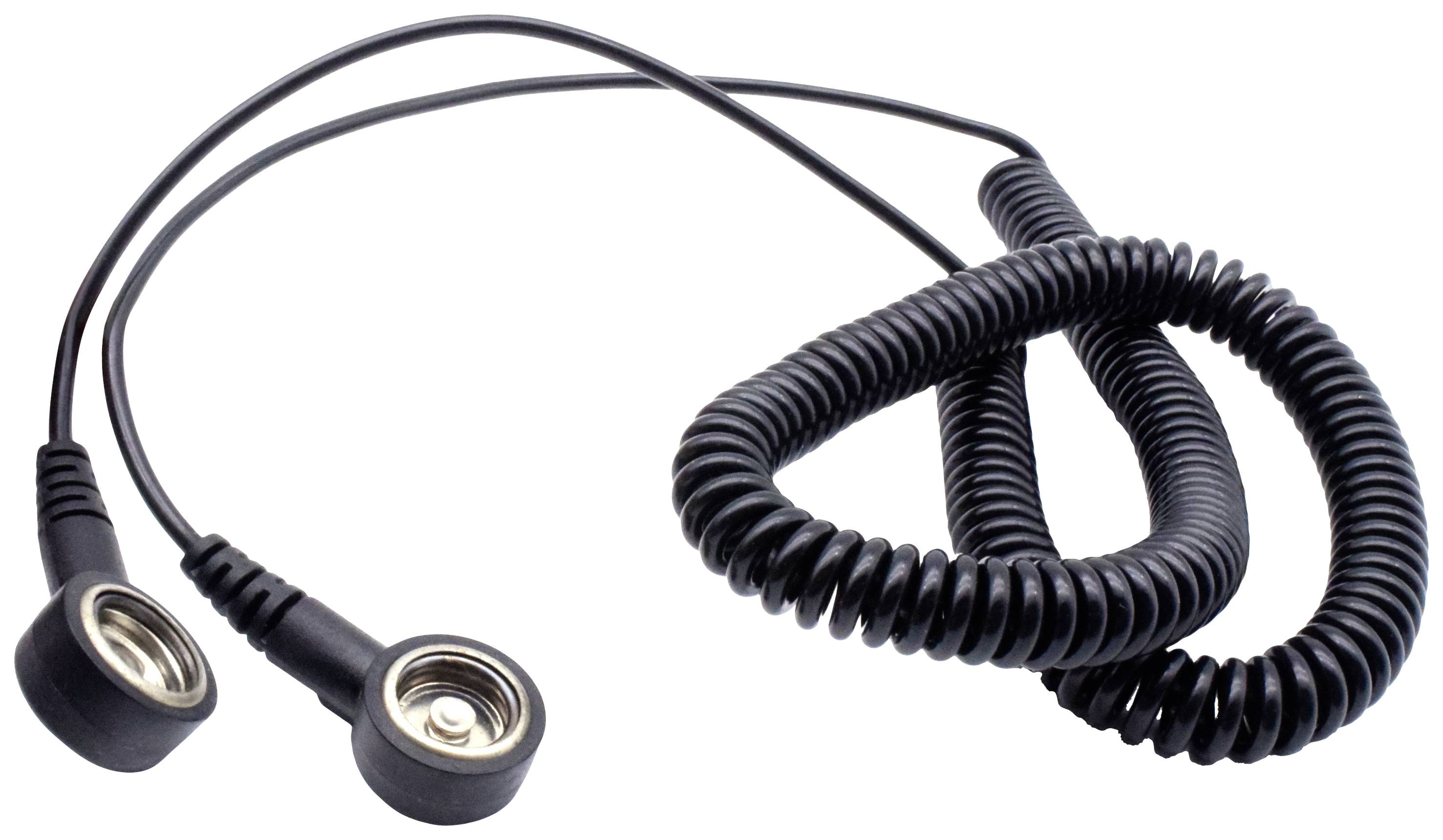

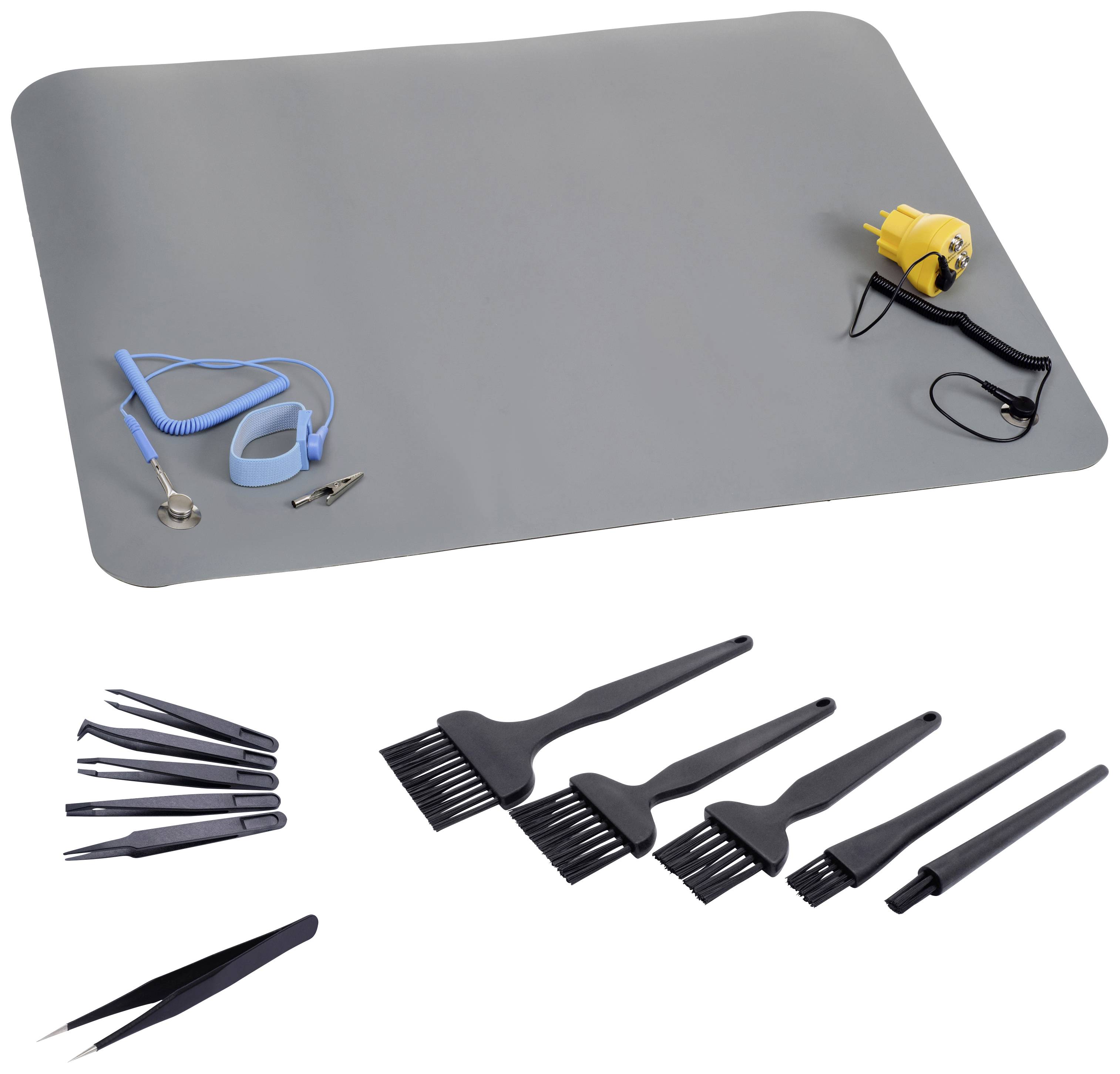

Rozsah dodávky: Stolová podložka, antistatická (60 x 40 cm) s dvomi patentkami • 1x popruh na zápästie s 10 mm patentkou • 1x špirálový kábel čierny 3,6 m patentka 10 mm + adaptér • 1x špirálový kábel modrý 3,6 m s dvomi patentkami 10 mm • 1x ochranný kontakt -Zásuvné zariadenie pre pripojenie uzemňovacieho vodiča do bežných zásuviek • 1x pripojovací adaptér banánik na 10 mm tlačidlový konektor a zásuvku • 5 x ESD pinzeta z vodivého plastu (povrchový odpor 10^5 ... 10^6 Ohm), rôzne hroty, dĺžka: 115 mm • 1 x ESD pinzeta z nehrdzavejúcej ocele, rozmery: 123 x 10 mm, jemný hrot 0,5 mm s čiernym a antistatickým epoxidovým povlakom na rukoväti • 1x ESD dĺžka kefy : 17 cm, dĺžka štetinovej hlavy: 6,1 cm • 1x ESD kefa, šírka štetinovej hlavy: 0,8 cm, dĺžka štetiniek: 2,5 cm / dĺžka: 14,3 cm • 1x ESD kefa, dĺžka štetinovej hlavy: 4,7 cm, šírka štetinovej hlavy: 0,8 cm, dĺžka štetín: 2,5 cm • 1x ESD dĺžka kefky: 14,1 cm, dĺžka štetinovej hlavy: 3,8 cm, šírka štetinovej hlavy: 0,8 cm, dĺžka štetín: 2,5 cm • 1x ESD dĺžka kefy: 12 cm, priemer štetinovej hlavy: 1,1 cm, štetina dĺžka: 1,6 cm • 1x ESD dĺžka kefky: 14,8 cm, hlavica štetín -Dĺžka: 1,8 cm, Šírka hlavice štetiny: 0,8 cm, Dĺžka štetiny: 1,8 cm.
