Quadrios LED sortiment biela 120 ° 150 mA 3.3 V

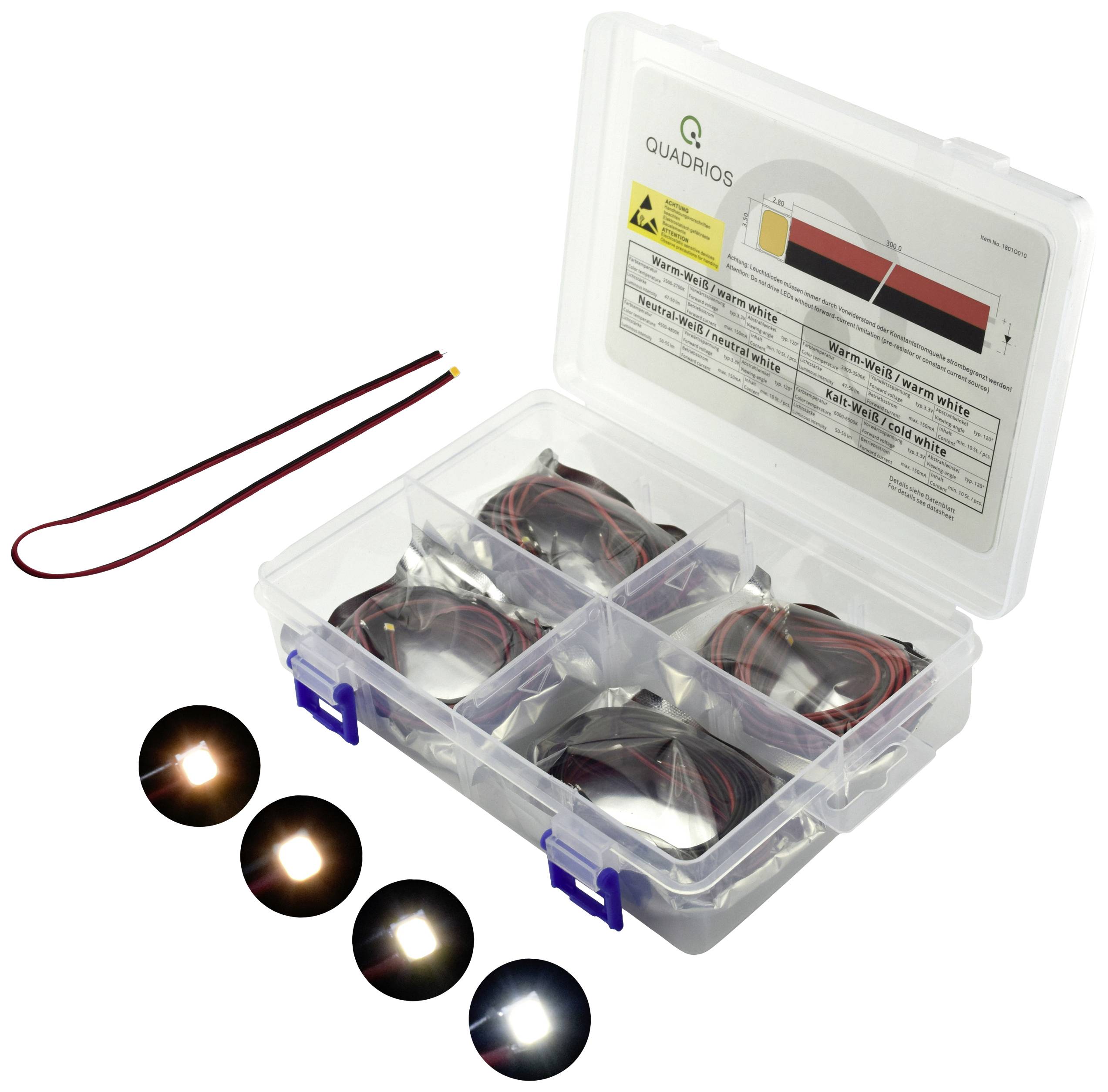

Priehľadná úložná krabica s viacerými priehradkami, naplnená LED komponentmi a káblami. Na vnútornej strane veka sú vytlačené návody.

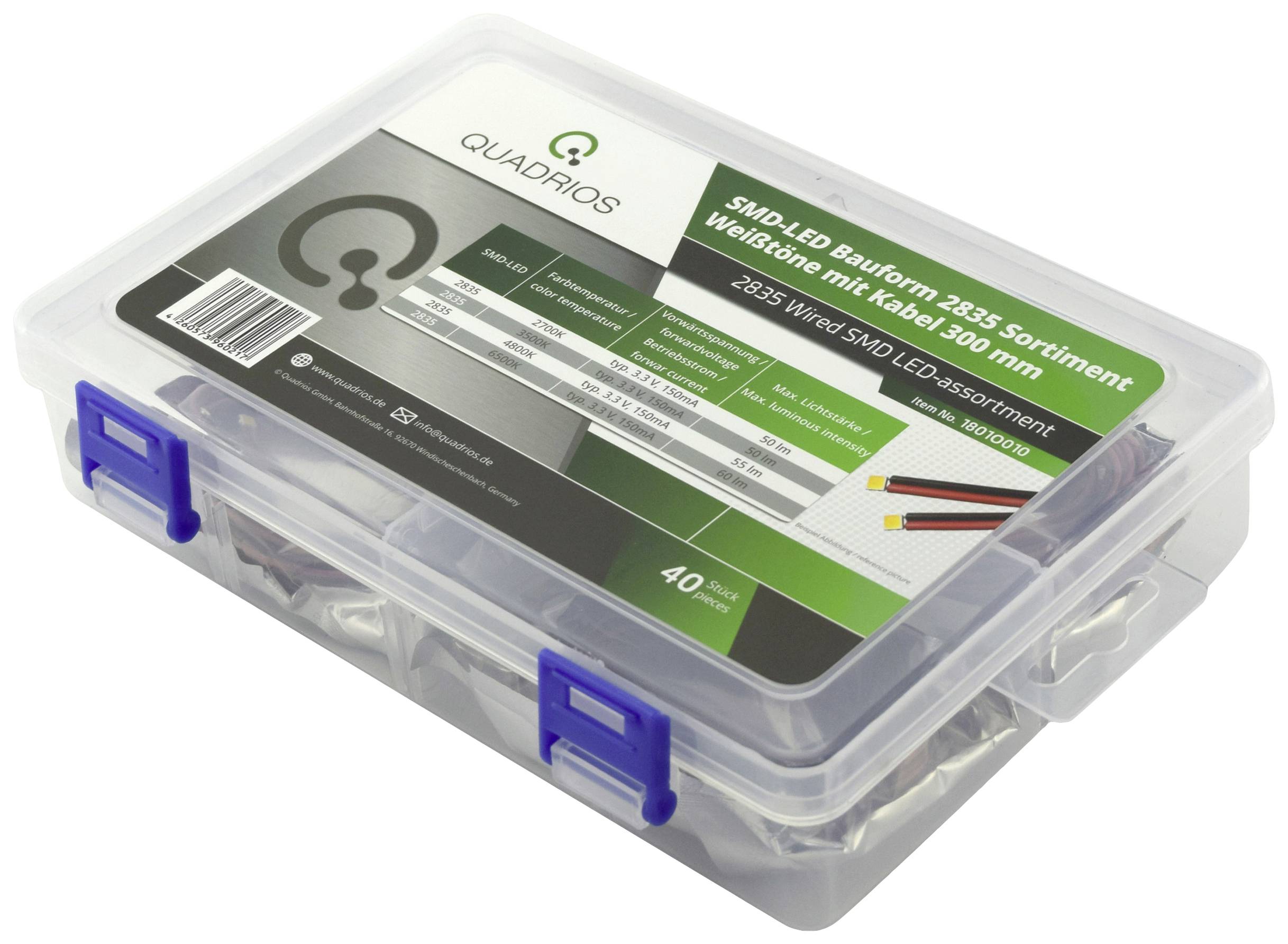

Priehľadná krabica so súpravovou etiketou, ktorá zobrazuje LED diódy v rôznych farbách a veľkostiach. Obsahuje 40 LED diód s káblami pre elektronické projekty.

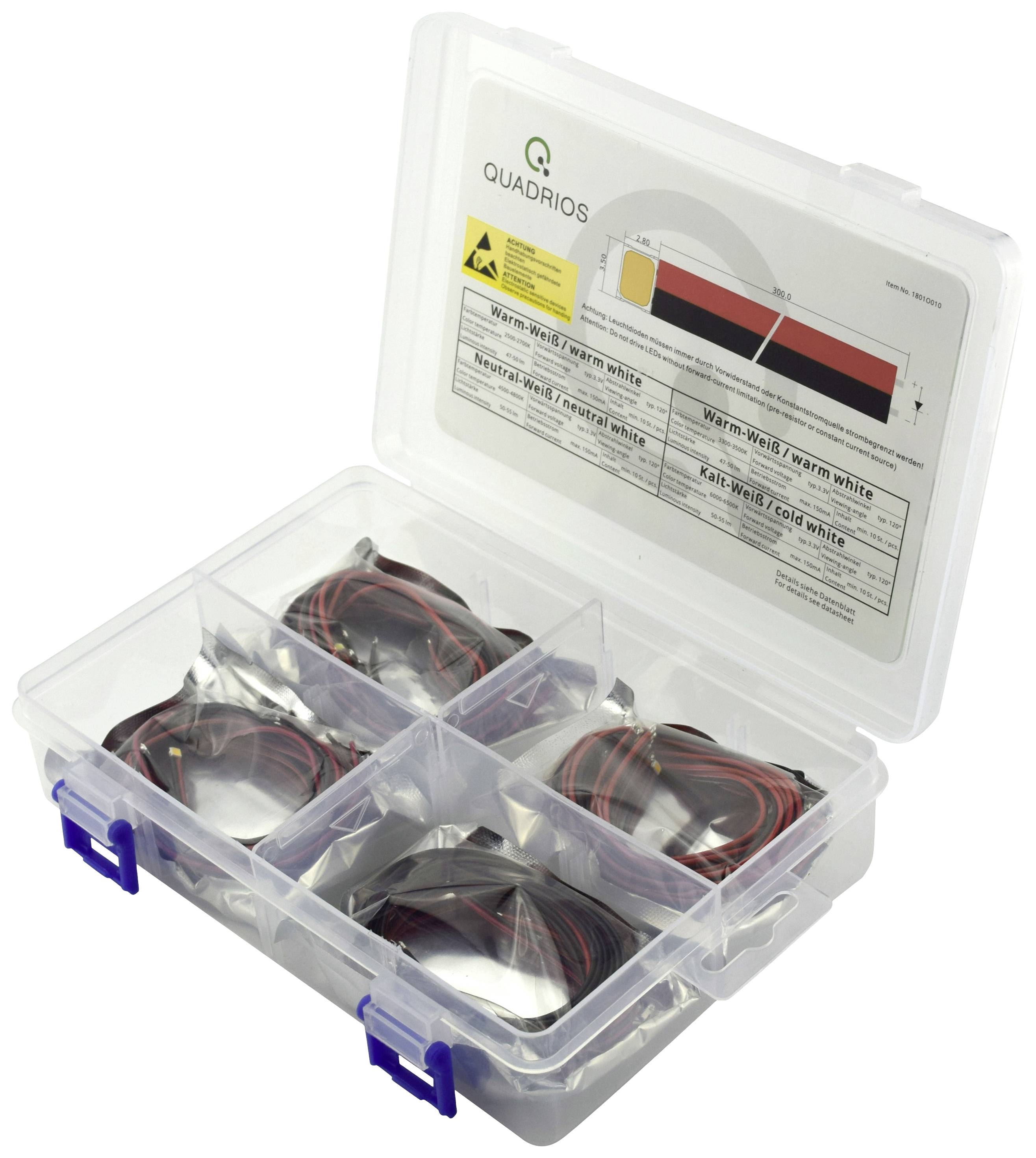

Priehľadný box so štyrmi priehradkami, naplnený káblami v antistatických vreckách. Etikety zobrazujú výstražný symbol a technické detaily.

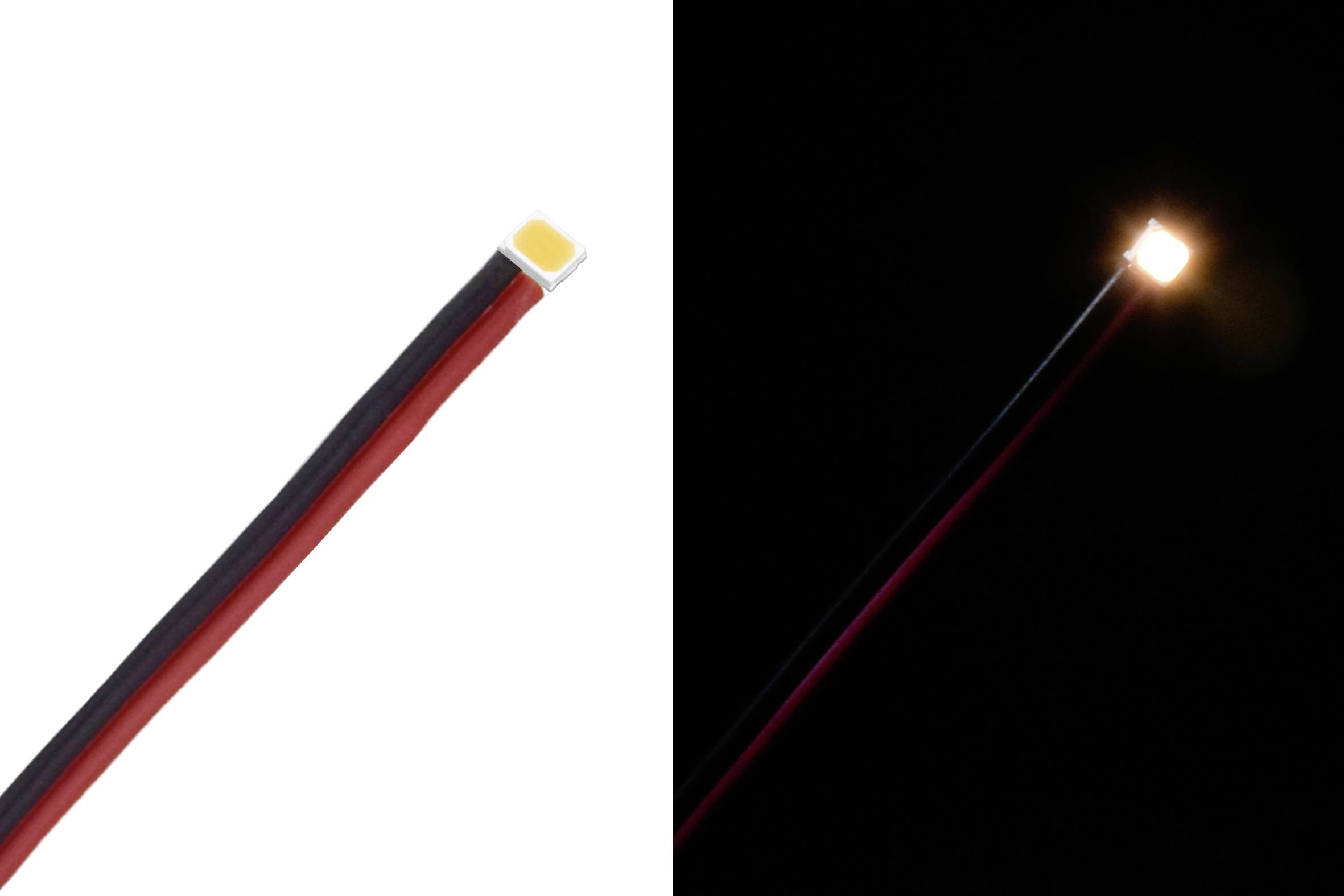

LED svetlo, vľavo bez osvetlenia na bielom pozadí, vpravo svietiace na čiernom pozadí.

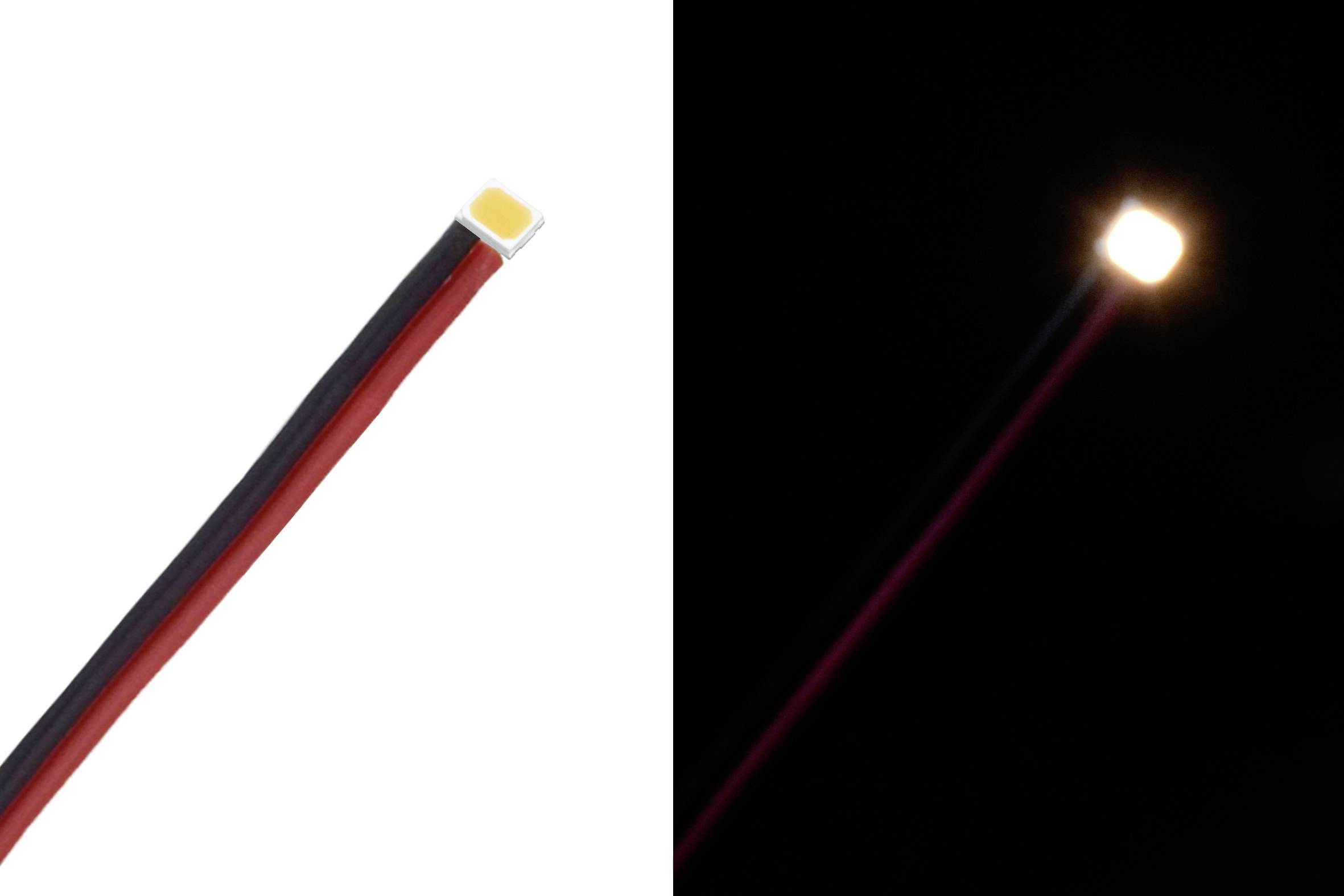

'Dva obrázky LED svetla: vľavo vypnuté na bielom pozadí, vpravo zapnuté a svietiace v tmavom prostredí.'

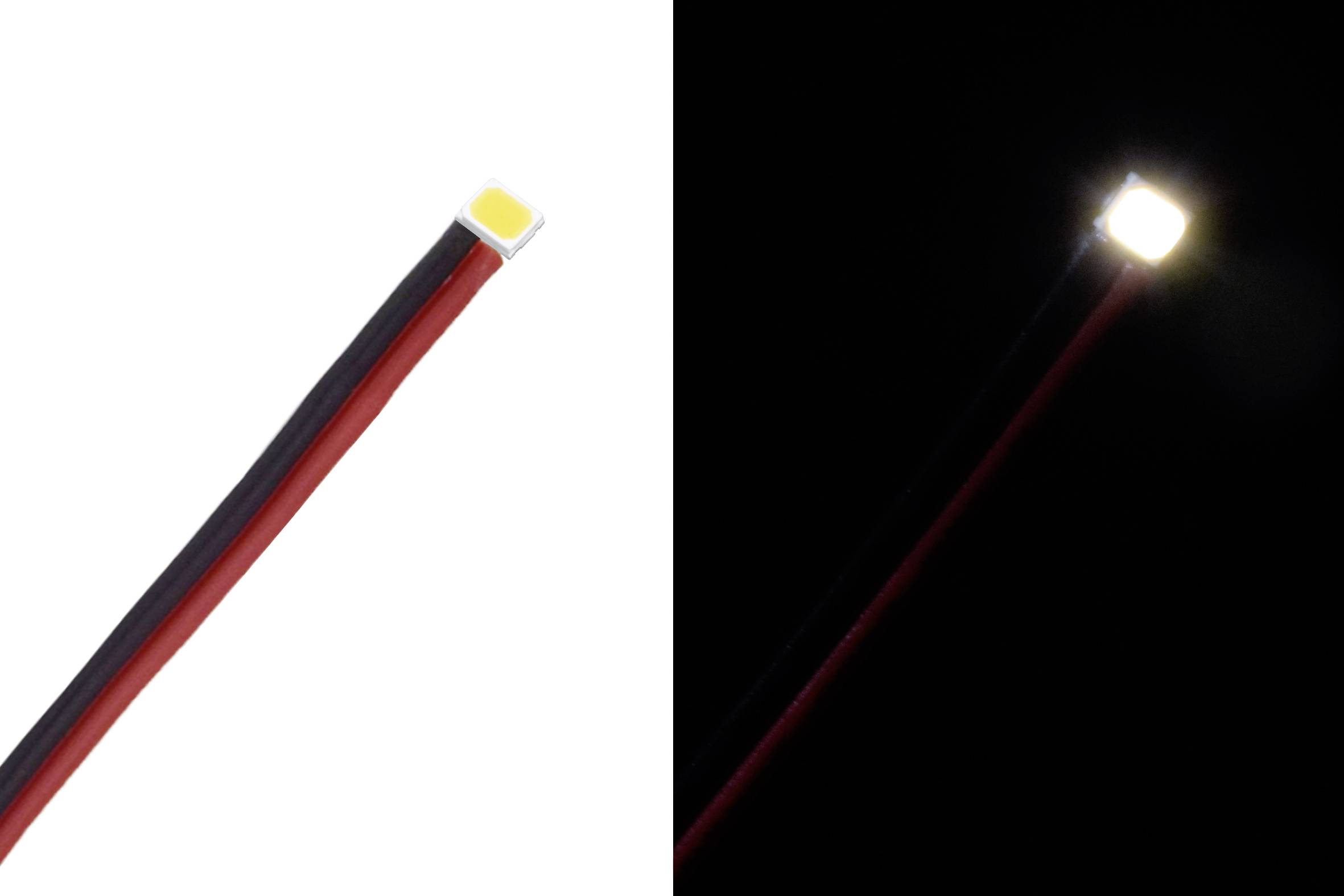

LED svetelný pás: Vľavo v odpojenom stave, vpravo rozsvietený jasným svetlom počas prevádzky.

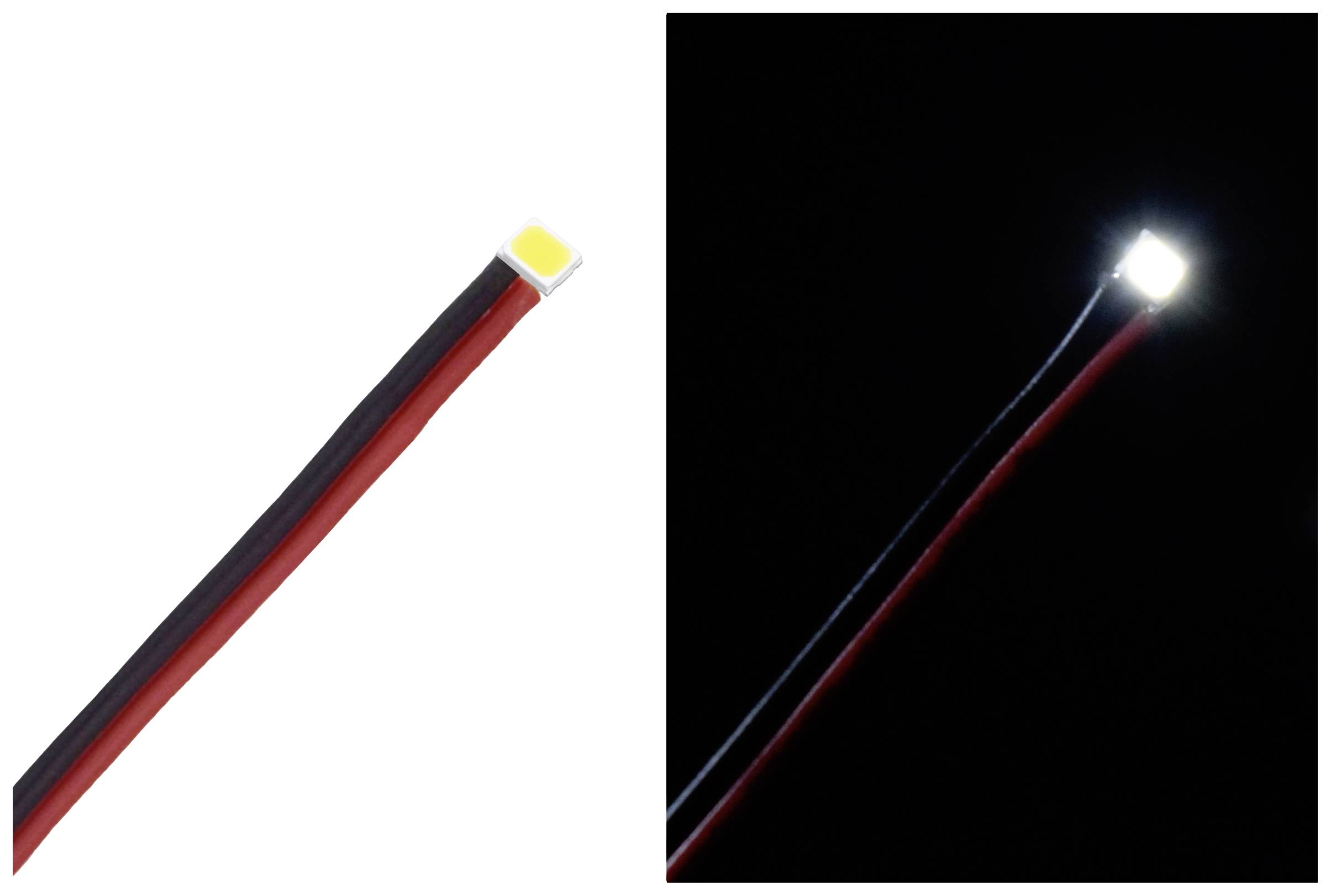

Detailný záber svietiaceho, obdĺžnikového LED svetla s červenými a čiernymi káblami pred bielym a čiernym pozadím.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/8

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

3.3 V

Priepustný prúd I (F)

150 mA

Design

radiálne vývody

Vyžarovací uhol

120 °

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

3 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 40 dielov)

Set(y)

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 3 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SMD LED dizajn 2835 biela s 30 cm prameňmi 40 ks.

SMD LED dizajn 2835 teplá biela až studená biela s flexibilnými prameňmi (predspájkované)
Teplota farieb 2700/3500/4850/6500 K
Celkový obsah 40 dielov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: biela
Dizajn: 2835
Prevedenie: radiálne drôtené
Tvar šošovky: SMD - 2835
Rozmery (DxŠxV): 3,5x2,8x0,75mm
Dopredné napätie U(F): 3,3 V
Dopredný prúd I(F): 150 mA
Svietivosť I(V): teplá biela - 47-50lm, studená biela - 50-55lm,
Vlnová dĺžka/teplota farby: teplá biela - 2500-2700K, teplá biela - 3300-3500K, prírodná biela - 4500-4800K, studená biela - 6000-6500K,
Uhol vyžarovania: 120°
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: biela

Priepustné napätie U (F): 3.3 V

Priepustný prúd I (F): 150 mA

Prevádzkové napätie: 3.3 V

Prevádzkový prúd: 150 mA

Design: radiálne vývody

Svetelný tok (Φ): 55 lm

Vyžarovací uhol: 120°

Prevedenie: biela

Vlastnosti LED signálneho svetla: flexibilný

Rozmer.: (d x š x v) 3.5 x 2.8 x 0.75 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

Dĺžka: 3.5 mm

Šírka: 2.8 mm

V: 0.75 mm

Spĺňa RoHS: áno

Obsah: 40 dielov

Design: 2835

Na stiahnutie

Datasheet

Datasheet 2899389 Quadrios LED sortiment biela 120 ° 150 mA 3.3 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899389 Quadrios LED sortiment biela 120 ° 150 mA 3.3 V

Popis

Experimentálny a praktický rad SMD-LED v jednočipovom prevedení 2835 so svetelným výkonom až 55 lúmenov (v závislosti od teploty farby) a 30 cm ohybnými prameňmi (predspájkované). 2835 je nový obľúbený dizajn LED pre všeobecné osvetlenie. Táto séria je výrazne jasnejšia a ešte efektívnejšia ako typy 3528 a 5050, pretože lepší odvod tepla v SMD puzdre udržuje teplotu čipu na nízkej úrovni. Pri rovnakej veľkosti čipu môže cez SMD LED pretekať vyšší prúd bez toho, aby teplota čipu prekročila kritickú hranicu. Na dosiahnutie maximálneho svetelného výkonu môže byť prevádzkový prúd až 150 mA, čo je potrebné zabezpečiť opatreniami na obmedzenie prúdu (sériový odpor/zdroj konštantného prúdu).

Červený vodič označuje anódu (+) a čierny vodič označuje katódu (-).

Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka. Technický list obsahuje užitočné informácie o sortimente - ale aj dôležité technické podrobnosti o zahrnutých komponentoch. Toto je jediný spôsob, ako zabezpečiť, že LED diódy SMD môžu byť prevádzkované v ich špecifických parametroch, pretože komponenty sú jasne špecifikované.

Tento text bol preložený strojovo.
