Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

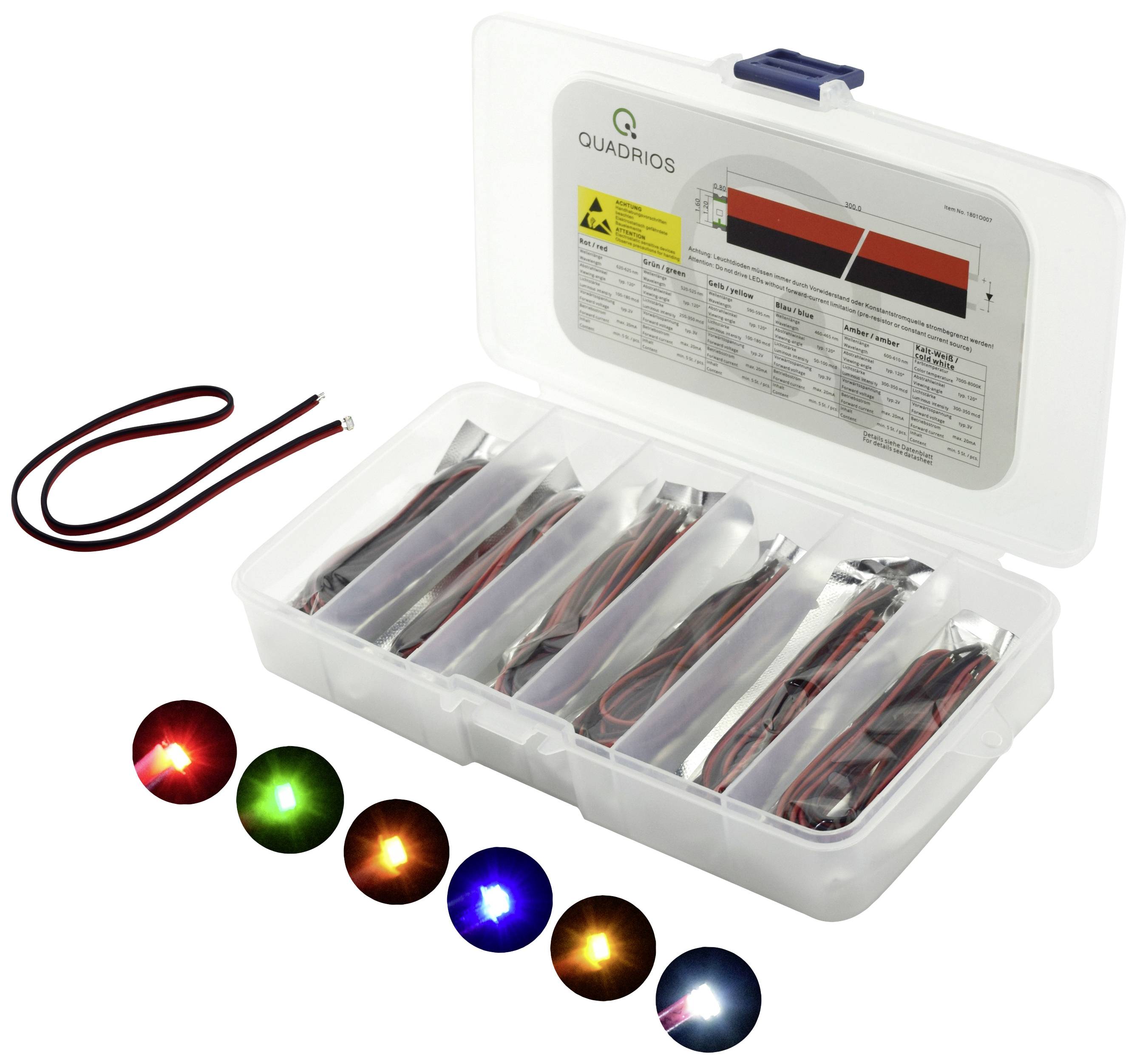

LED štartovacia sada v plastovom boxe s farebnými LED diódami, káblami a diagramom na vnútornej strane veka. Obsahuje červené, zelené, žlté, modré a biele LED diódy.

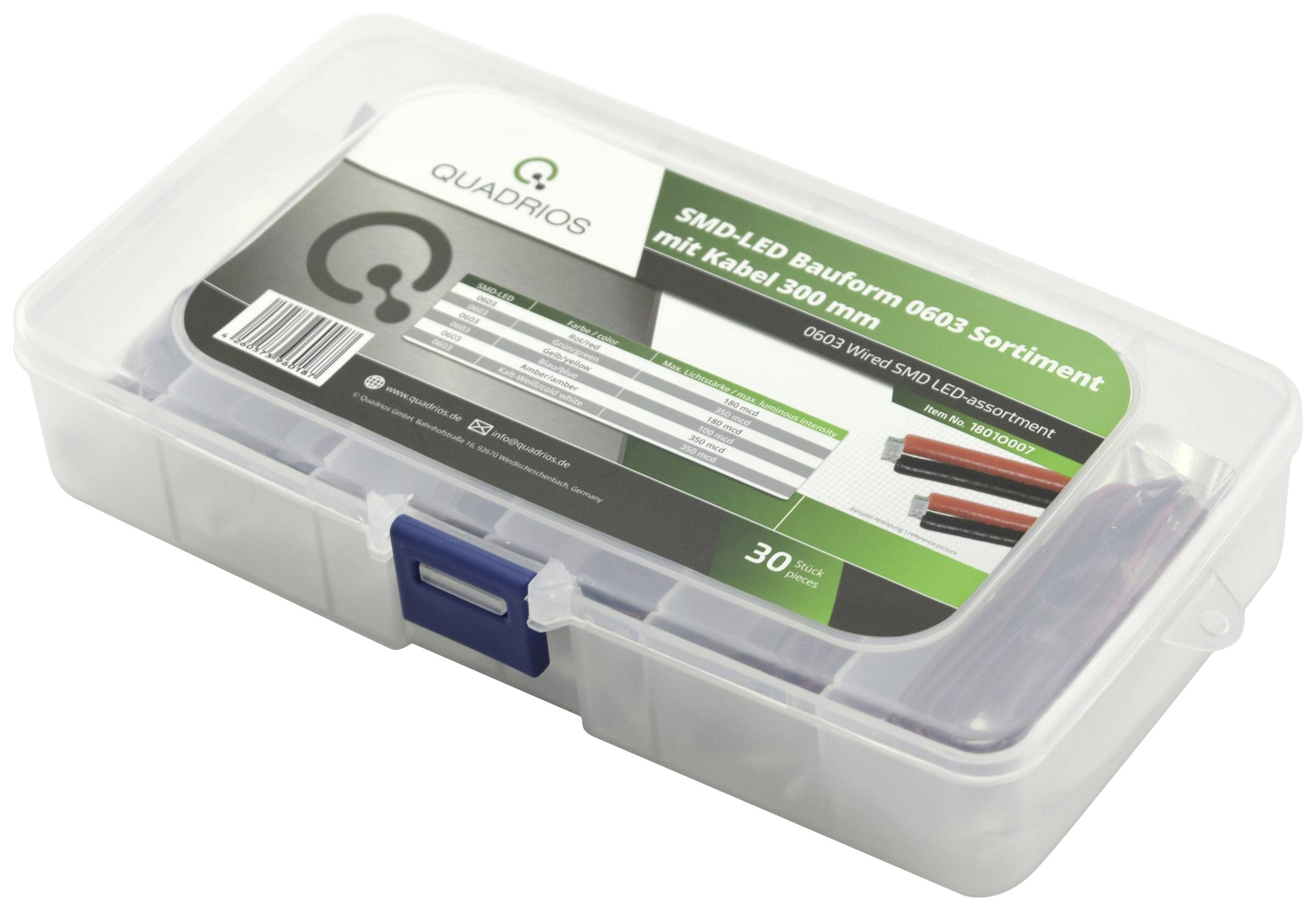

Transparentný úložný box obsahuje 'Sortiment SMD LED puzdrá 0603 s káblami 300 mm', so 30 LED diódami v rôznych farbách.

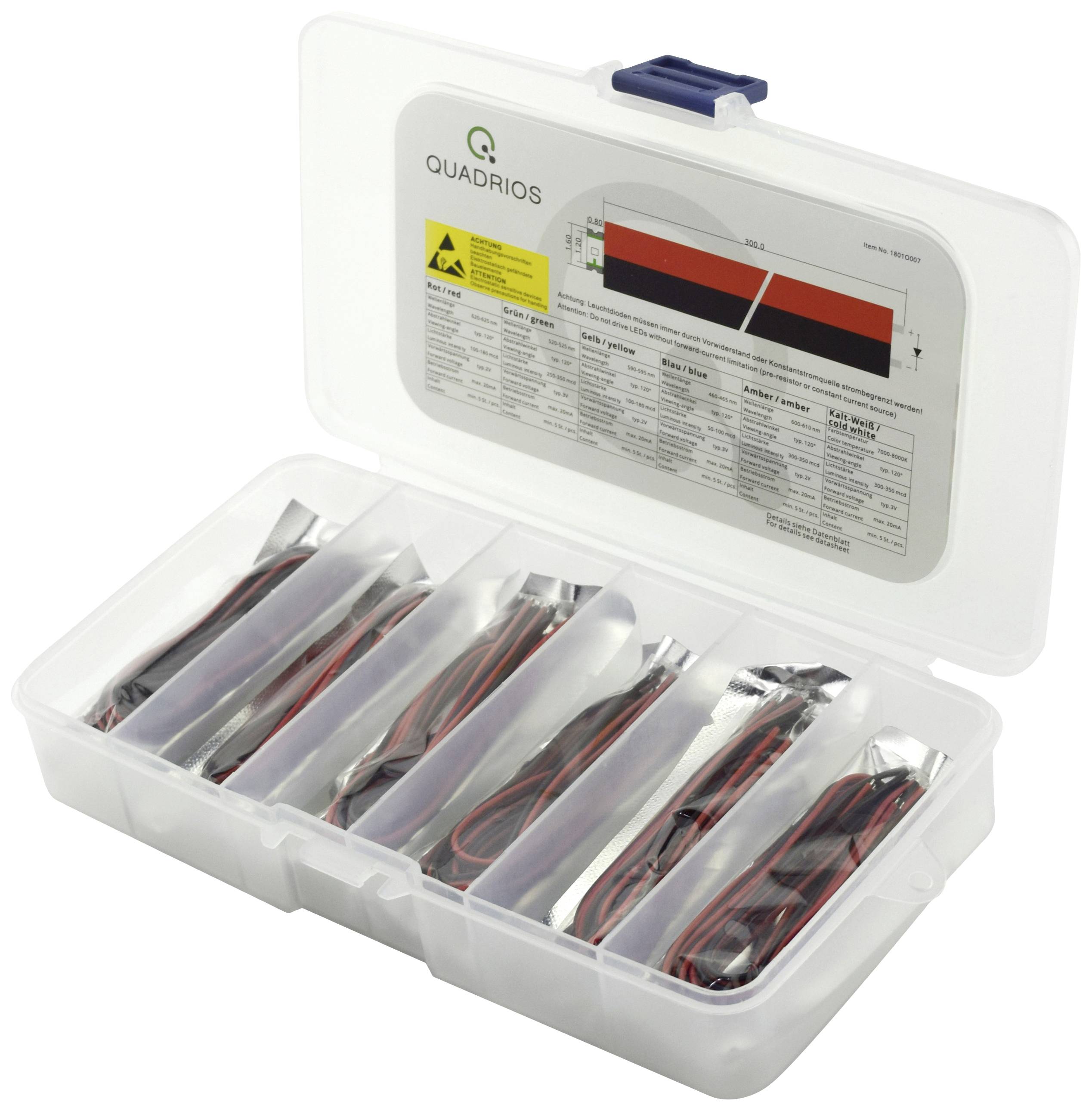

Plastikový box s viacerými Petriho sieťami, rozdelený na priehradky. Na veku je umiestnená diagram so špecifikáciami.

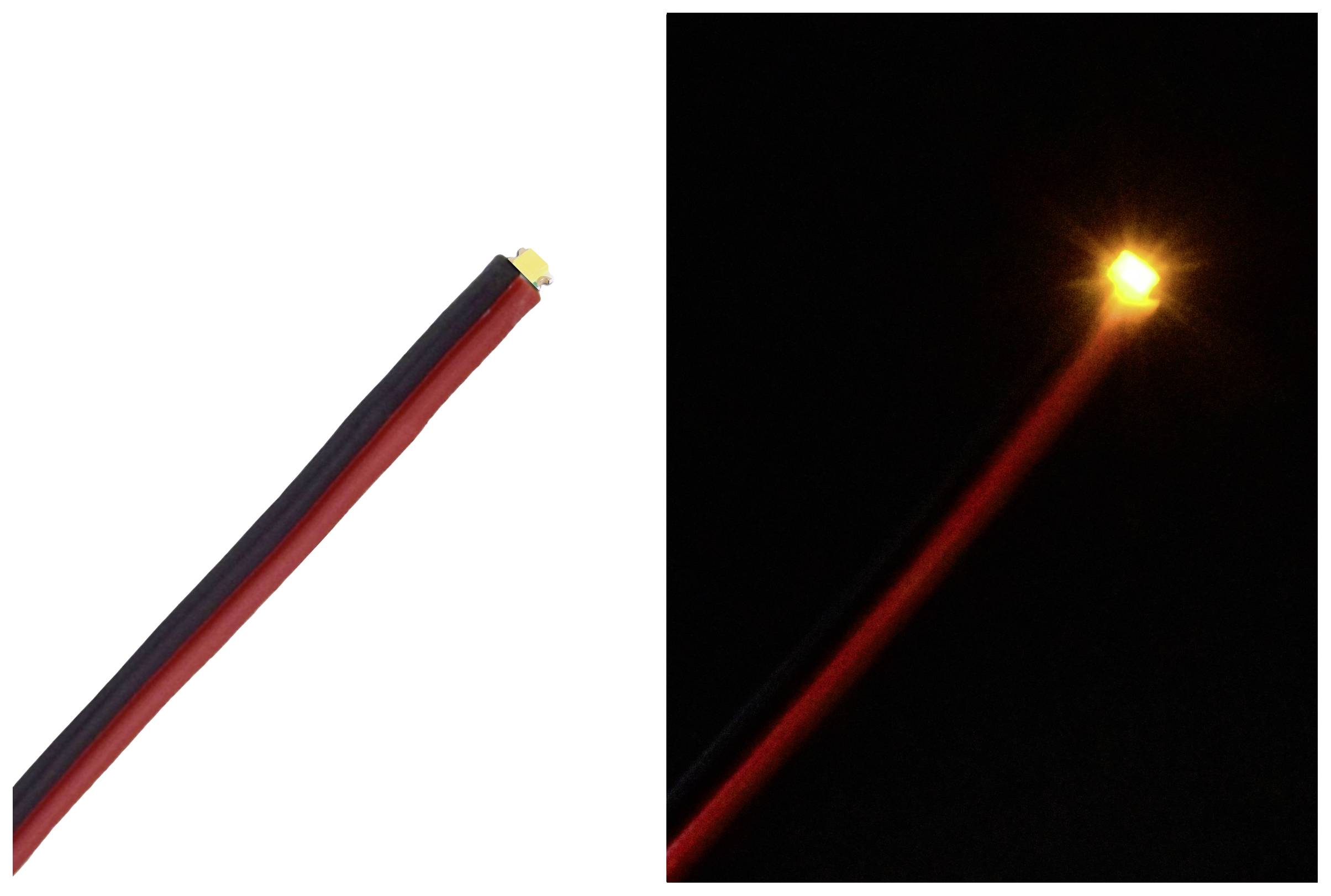

Dva obrázky: Vľavo červeno-čierny elektrický kábel na bielom pozadí; vpravo rovnaký kábel so žiariacim žltým koncom na čiernom pozadí.

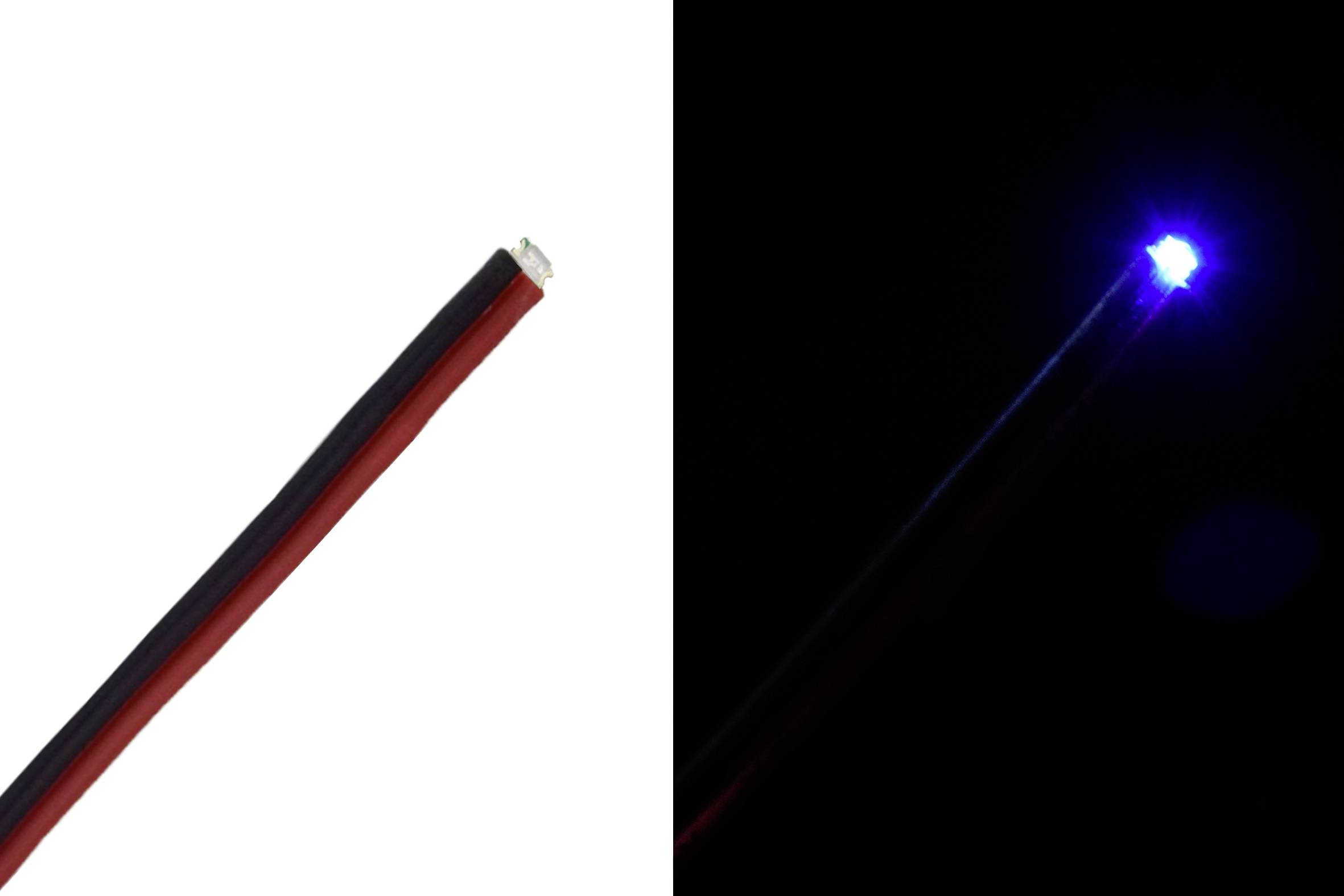

Dvojfarebný obrázok: Vľavo drôt s LED, vpravo LED svieti svetlomodro v tme.

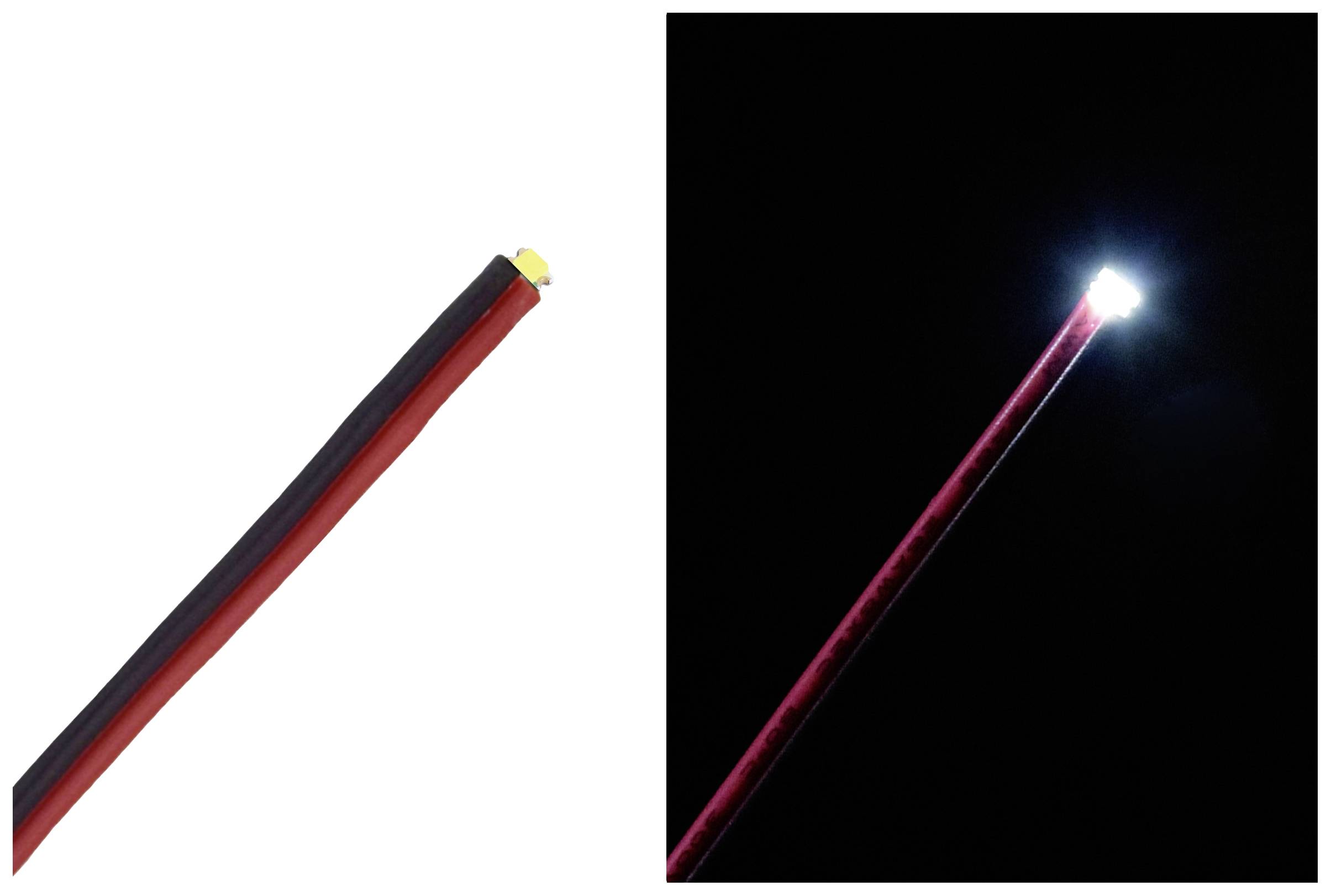

'Dva obrázky osvetleného kábla: vľavo bez svetla, vpravo svietiaci v tme. Znázorňuje rozdiely pred a po aktivácii svetla.'

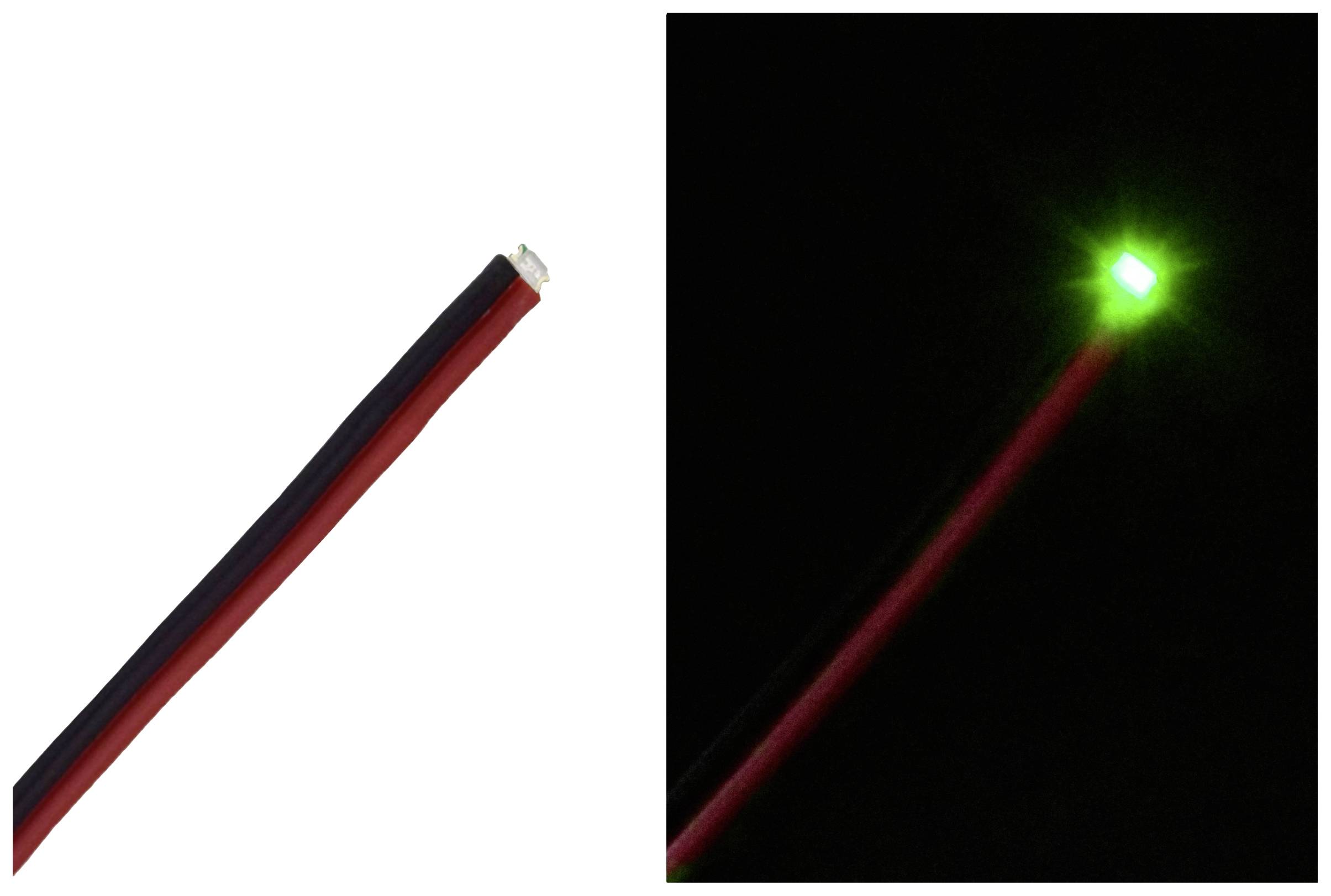

Dva obrázky LED: vľavo LED bez osvetlenia, vpravo rovnaká súčiastka so zeleným svetlom, ktorá svieti v tme.

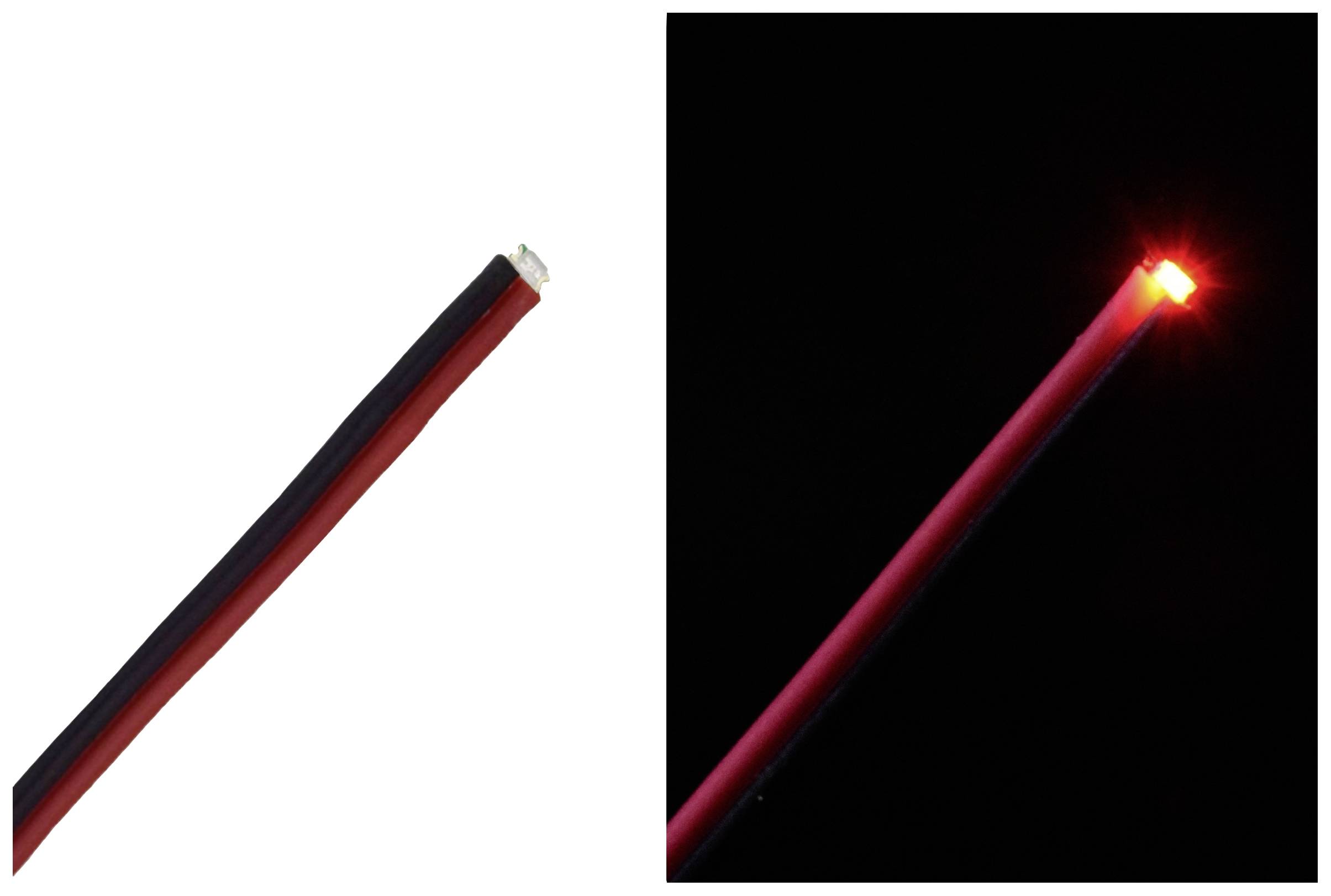

Dva obrázky LED: vľavo v zhasnutom stave, vpravo svieti na červeno. Čierno-červený kábel je pripojený.

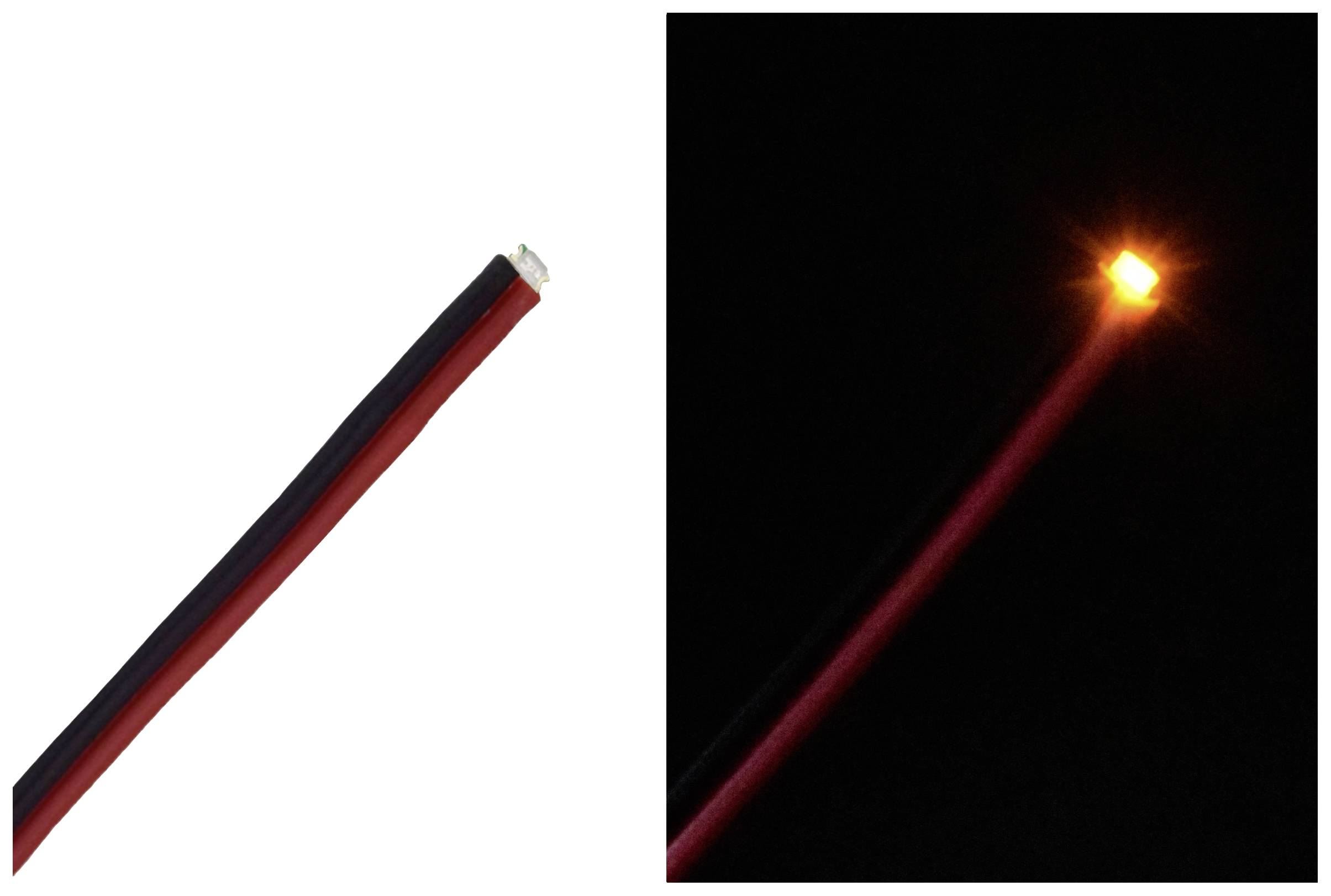

LED svetlo z dvoch perspektív: vľavo neosvetlené, vpravo svietiace s oranžovým odtieňom v tmavom prostredí.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/10

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

3.0 V

Priepustný prúd I (F)

20 mA

Design

radiálne vývody

Vyžarovací uhol

120 °

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

3 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 30 dielov)

Set(y)

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 3 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SMD LED dizajn 0603 s 30 cm prameňmi 30 kusov.

Super jasné LED diódy SMD 0603 (veľmi malé)
Spájkované drôtené pramene pre okamžité ďalšie spracovanie
Ideálne pre modelové železnice a stavbu modelov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, biela, jantárová
Dizajn: 0603
Prevedenie: radiálne drôtené
Tvar šošovky: SMD - 603
Rozmery (DxŠxV): 1,6 x 0,8 x 0,4 mm
Dopredné napätie U(F): červená - 2,0 V, modrá - 3,0 V, zelená - 2,0 V, žltá - 2,0 V, oranžová - 2,0 V, studená biela - 3,0 V,
Dopredný prúd I(F): 20mA
Svietivosť I(V): červená - 100 mcd, modrá - 50 mcd, zelená - 250 nm, žltá - 100 nm, jantárová - 300 mcd, studená biela - 300 mcd,
Vlnová dĺžka/teplota farby: červená - 620-625nm, modrá - 460-465nm, zelená - 520-525nm, žltá - 590-595nm, jantárová - 600-610nm, studená biela - 7000-8000K,
Uhol vyžarovania: 120°
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
biela
jantárová

Priepustné napätie U (F): 3.0 V

Priepustný prúd I (F): 20 mA

Prevádzkový prúd: 20 mA

Design: radiálne vývody

Vyžarovací uhol: 120°

Rozmer.: (d x š x v) 1.6 x 0.8 x 0.4 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

Dĺžka: 1.6 mm

Šírka: 0.8 mm

V: 0.4 mm

Spĺňa RoHS: áno

Obsah: 30 dielov

Design: 0603

Na stiahnutie

Datasheet

Datasheet 2899386 Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899386 Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

Popis

Tento sortiment SMD LED s veľmi svietivými prisadenými prisvetľovacími diódami veľkosti 0603 ponúka širokú škálu farieb a je prehľadne zoradený. Keďže tieto svetelné diódy sú veľmi malé, cca 1,6 x 0,8 x 0,4 mm, jednotlivé ručné ďalšie spracovanie môže byť náročné - mechanické poškodenie alebo tepelná smrť sú často vedľajšie účinky.
Z tohto dôvodu sú na anódu a katódu vopred odborne pripevnené malé lankové drôty s dĺžkou 30 cm. Tým sa kombinujú výhody LED diód SMD a výhody káblových verzií. Vynikajúce pre modely železníc, stavanie modelov (modely lietadiel, RC člnov a áut), signálne lampy a indikátory alebo akékoľvek iné aplikácie, v ktorých by mali byť použité čo najmenšie svetelné diódy.
Rovnako ako u všetkých bežných LED čipov je potrebné poznamenať, že na prevádzku vysokokvalitnej LED v prípustnom prevádzkovom rozsahu je potrebné použiť obmedzenie prúdu pomocou sériového odporu alebo zdroja konštantného prúdu.

Červený vodič označuje anódu (+) a čierny vodič označuje katódu (-).

Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka.
Technický list obsahuje užitočné informácie o sortimente - ale aj dôležité technické podrobnosti o zahrnutých komponentoch. To je jediný spôsob, ako zabezpečiť, že napríklad LED diódy môžu byť prevádzkované v rámci ich špecifických parametrov, pretože komponenty sú jasne špecifikované.
