Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

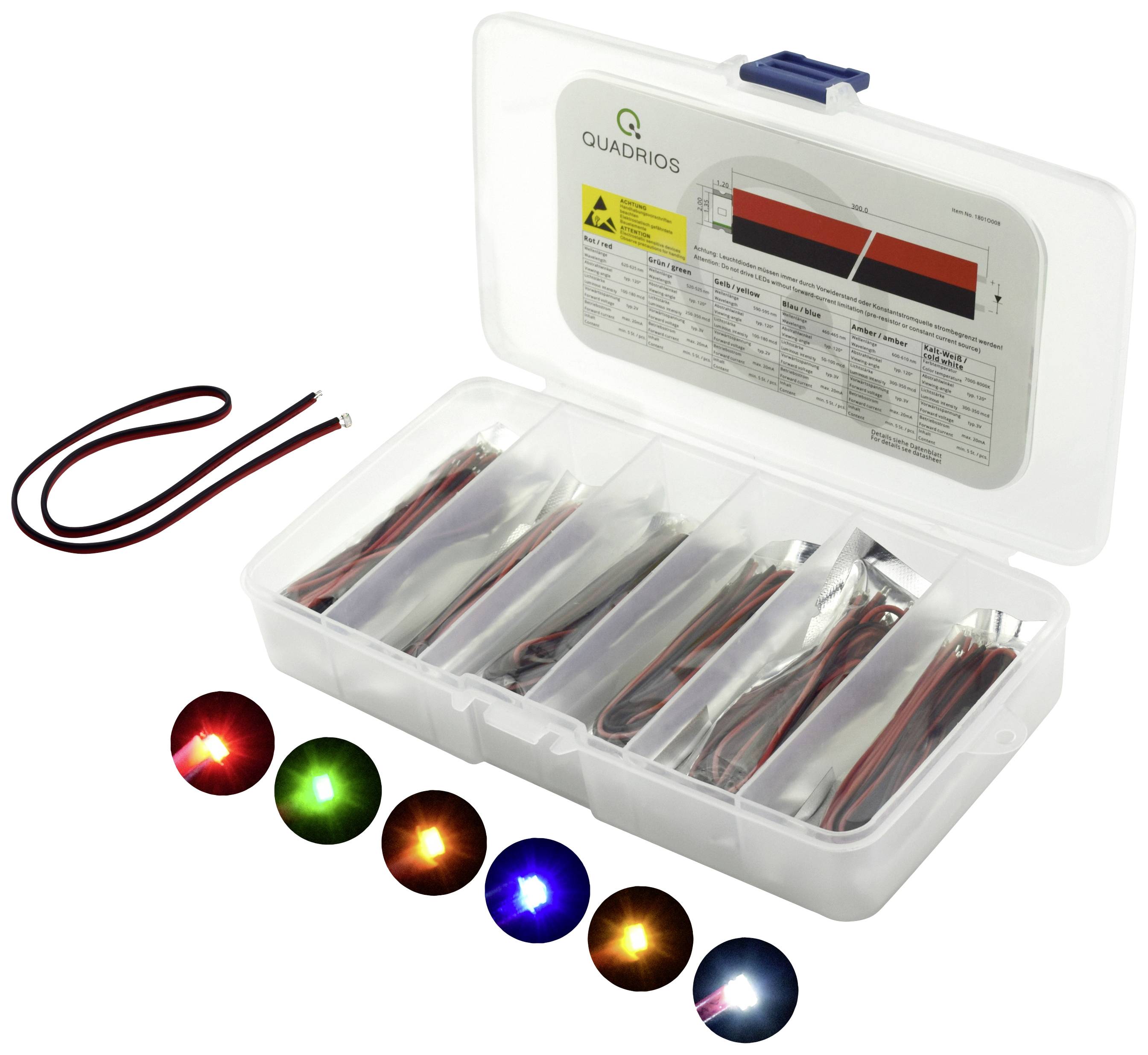

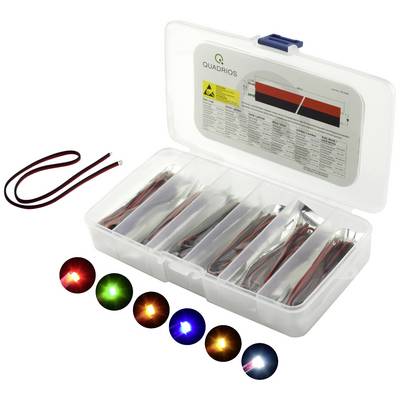

Plastový box s rôznofarebnými LED diódami a drôtmi, s produktovými informáciami na veku.

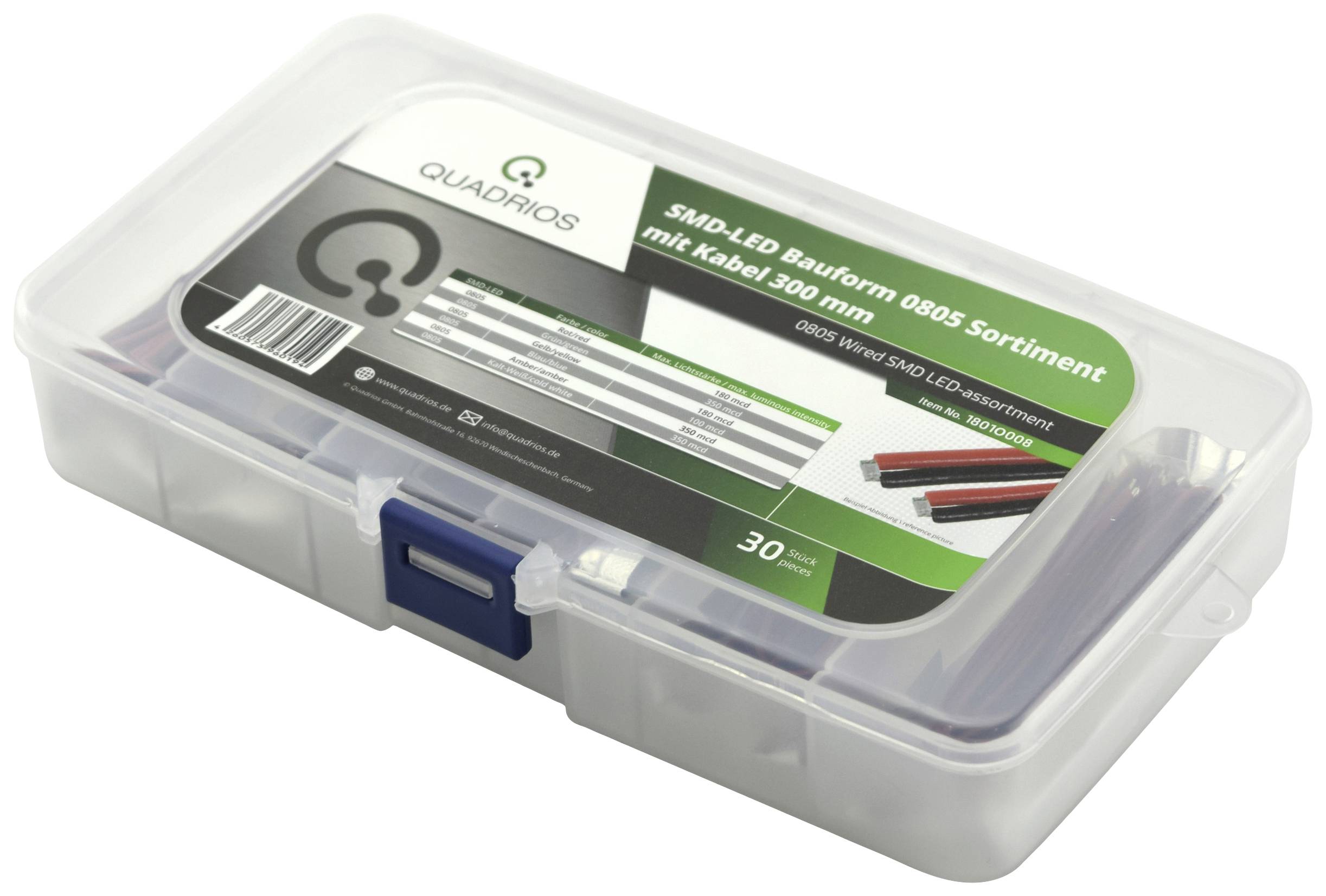

Priehľadná plastová škatuľa s viacerými LED súčiastkami. Etiketa zobrazuje detail: 'Sortiment SMD LED puzdra 0805 s káblom 300 mm'.

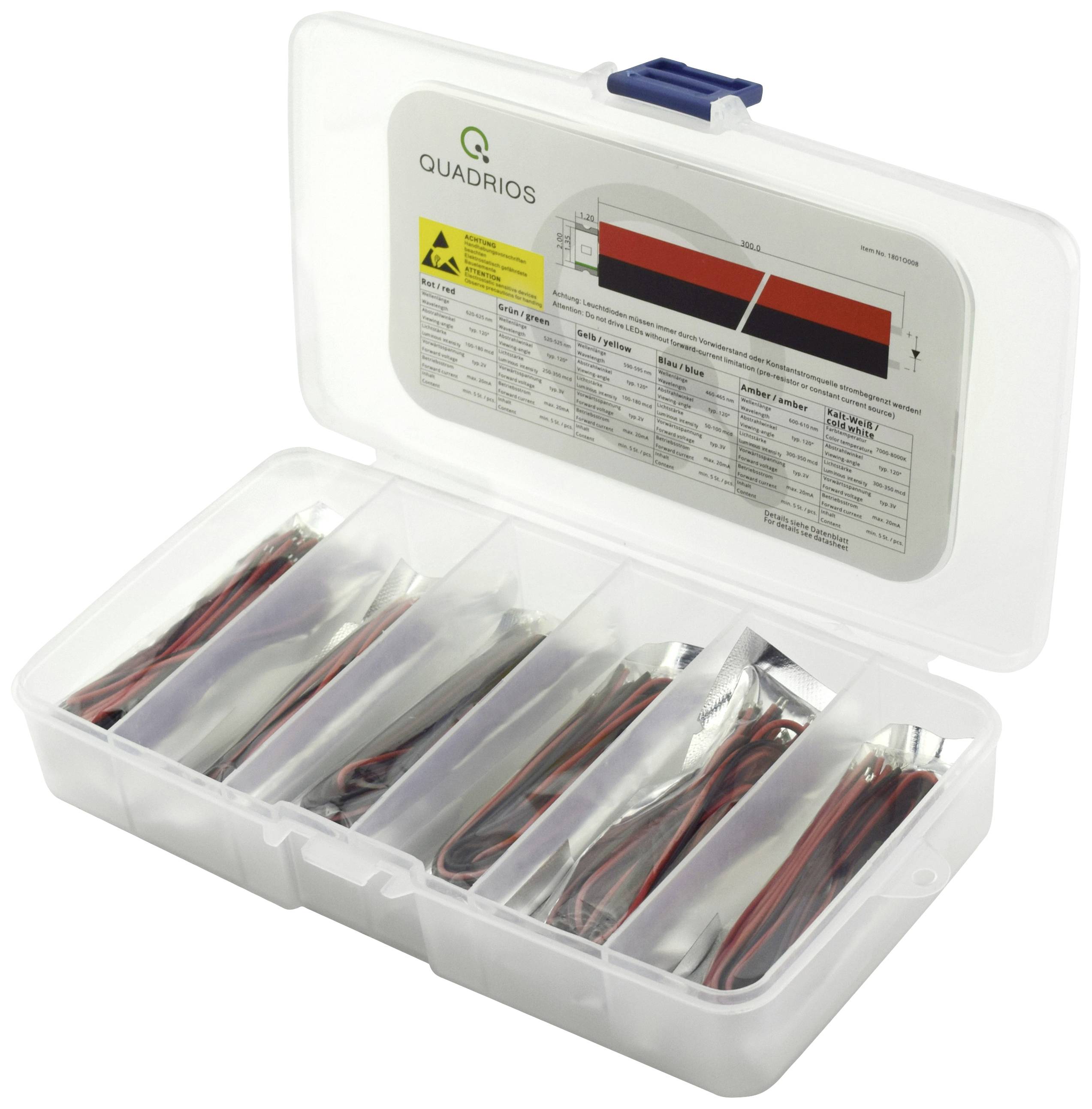

Priehľadná plastová škatuľa s šiestimi priehradkami, ktoré obsahujú izolované vodiče. Nad ňou diagram s technickými informáciami.

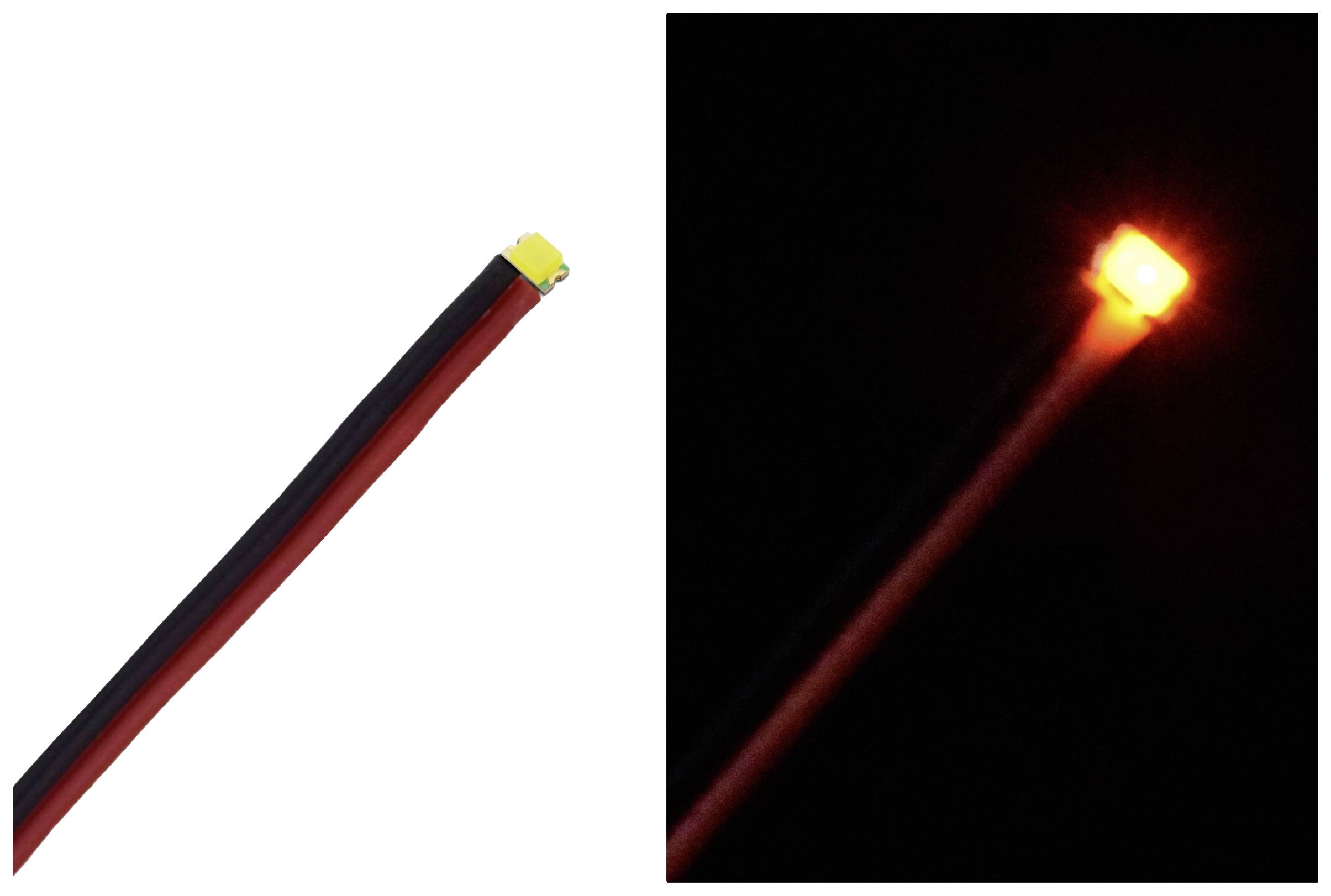

Detailný záber prúžku so žltou LED, tmavý na ľavej strane obrazu, svietiaci oranžovo na pravej strane.

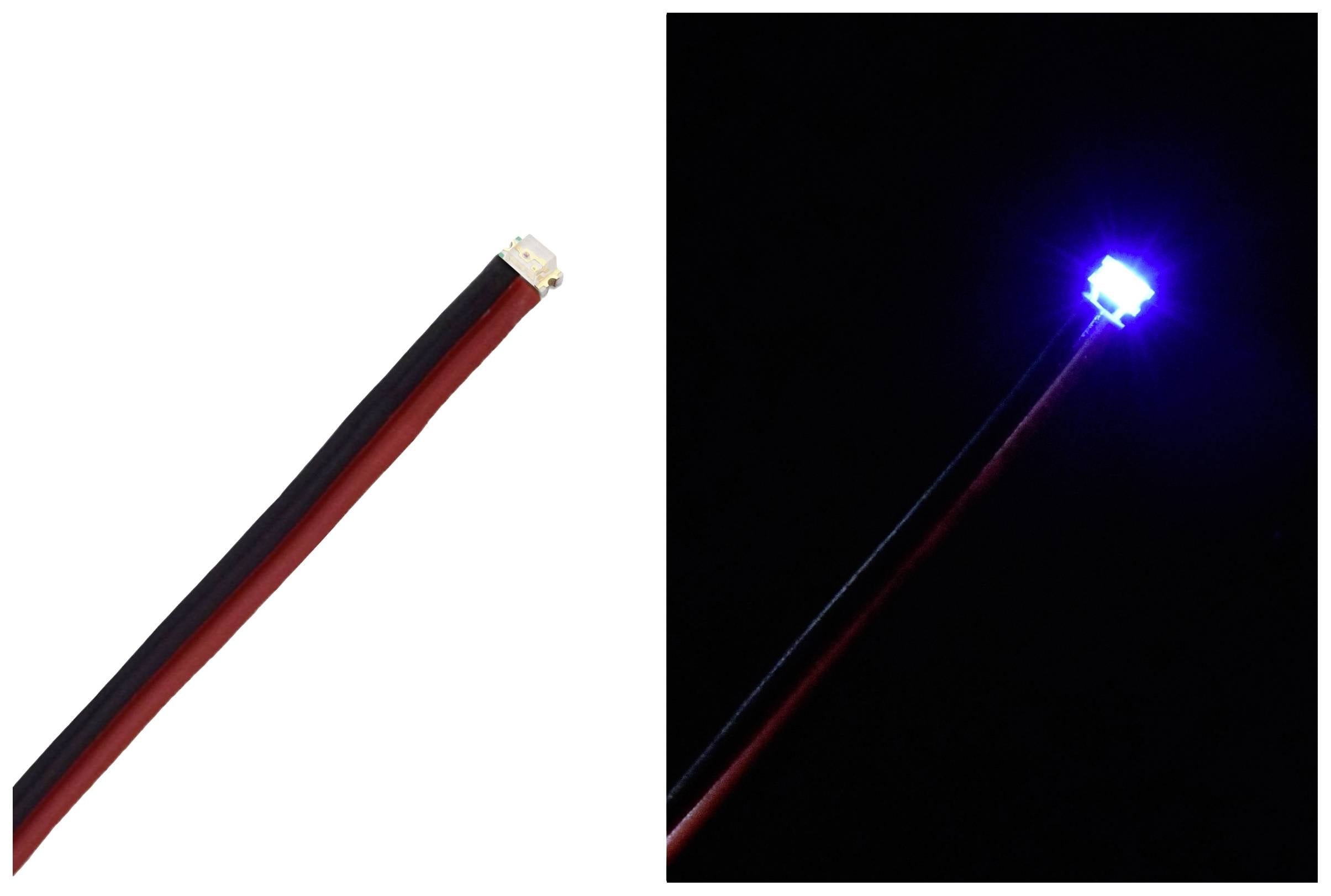

Dva obrázky modrého LED svetla: vľavo nezapnuté s čiernym káblom, vpravo svietiace v tmavom prostredí.

Ľavý kábel so žltou LED, vpravo žltá LED svietiaca v tme.

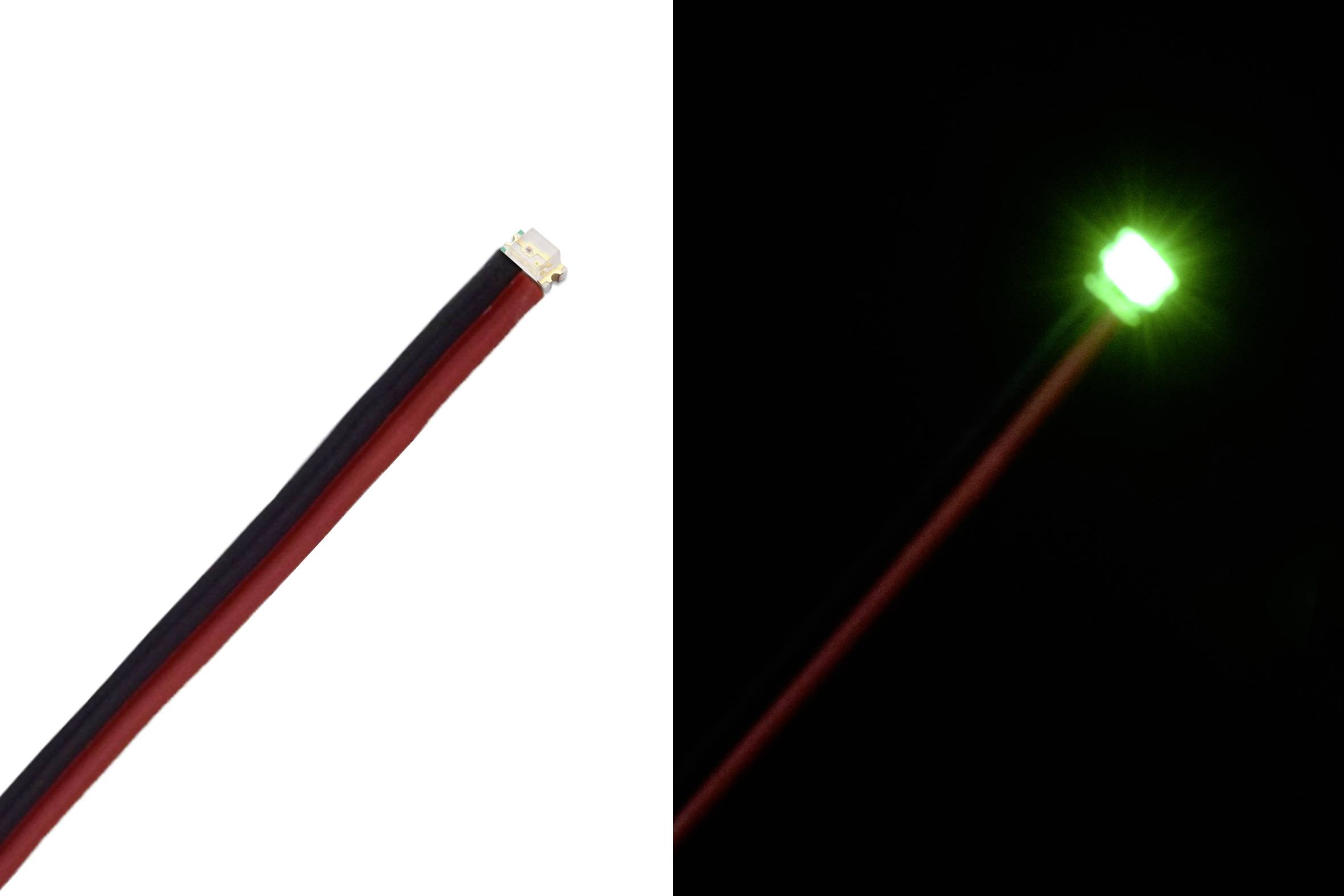

LED svetlo, vľavo vypnuté a vpravo svietiace zeleno, s čiernym káblom na čiernom pozadí.

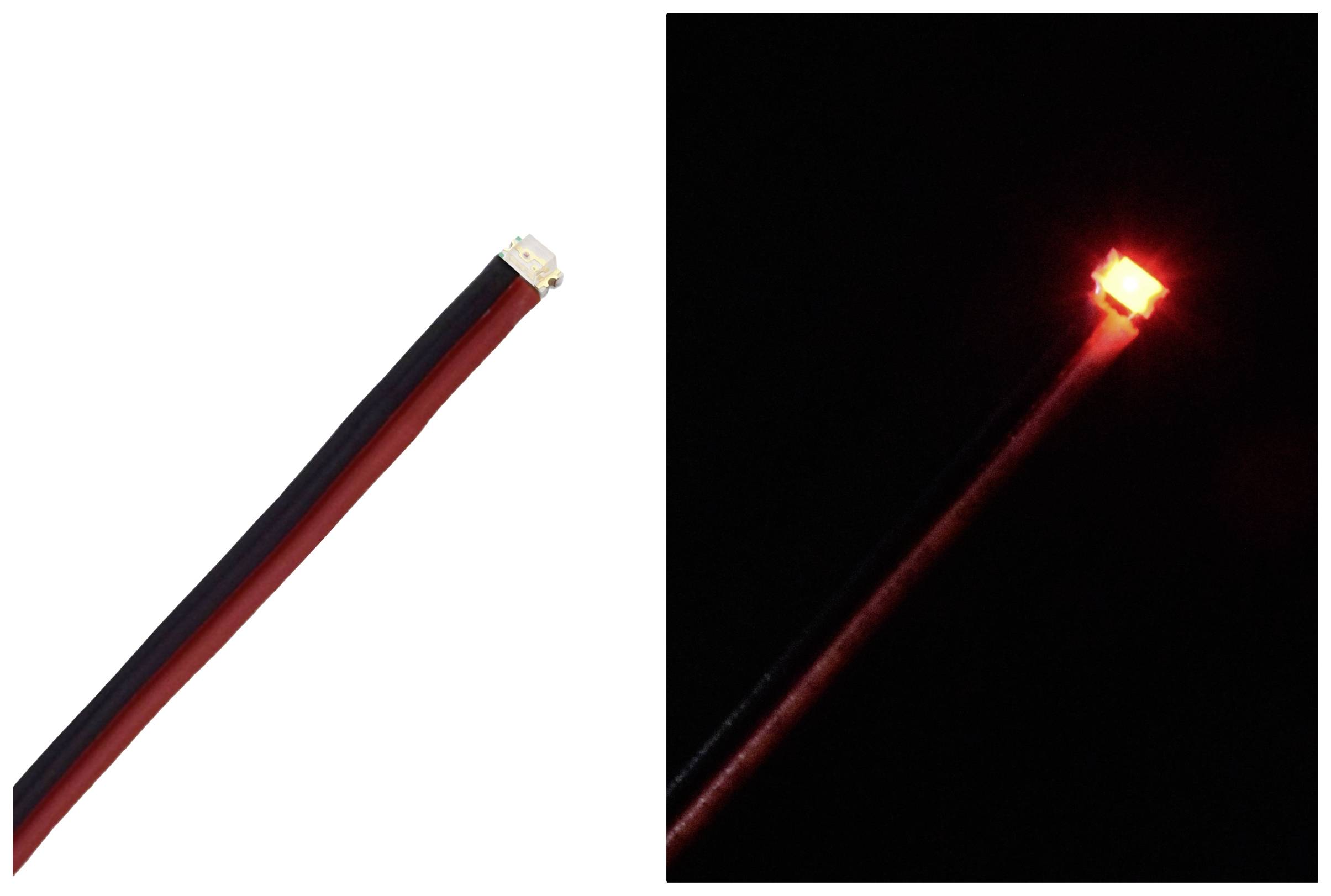

Kábel so svetelnou LED špičkou. Vľavo neosvetlený, vpravo svieti načerveno. Vzťahuje sa na osvetľovaciu alebo signalizačnú technológiu.

Dva pohľady na malú LED lampu: vľavo vypnutá s vodičom, vpravo zapnutá a svietiaca v tme.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/10

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

3.0 V

Priepustný prúd I (F)

20 mA

Design

radiálne vývody

Vyžarovací uhol

120 °

Datasheety: (PDF)

Doručenie: Ut 13. 10.

5 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 30 dielov)

Set(y)

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 5 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SMD-LED prevedenie 0805 s 30 cm prameňmi 30 ks.

Super jasné LED diódy SMD 0805 (veľmi malé)
Spájkované drôtené pramene pre okamžité ďalšie spracovanie
Ideálne pre modelové železnice a stavbu modelov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, biela, jantárová
Dizajn: 0805
Prevedenie: radiálne drôtené
Tvar šošovky: SMD - 805
Rozmery (DxŠxV): 2,0 x 1,25 x 1,1 mm
Dopredné napätie U(F): červená - 2,0 V, modrá - 3,0 V, zelená - 2,0 V, žltá - 2,0 V, oranžová - 2,0 V, studená biela - 3,0 V,
Dopredný prúd I(F): 20mA
Svietivosť I(V): červená - 100 mcd, modrá - 50 mcd, zelená - 250 nm, žltá - 100 nm, jantárová - 300 mcd, studená biela - 300 mcd,
Vlnová dĺžka/teplota farby: červená - 620-625nm, modrá - 460-465nm, zelená - 520-525nm, žltá - 590-595nm, jantárová - 600-610nm, studená biela - 7000-8000K,
Uhol vyžarovania: 120°
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
biela
jantárová

Priepustné napätie U (F): 3.0 V

Priepustný prúd I (F): 20 mA

Prevádzkový prúd: 20 mA

Design: radiálne vývody

Vyžarovací uhol: 120°

Rozmer.: (d x š x v) 2.0 x 1.25 x 1.1 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

Dĺžka: 2.0 mm

Šírka: 1.25 mm

V: 1.1 mm

Spĺňa RoHS: áno

Obsah: 30 dielov

Design: 0805

Na stiahnutie

Datasheet

Datasheet 2899387 Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899387 Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

Popis

Tento sortiment SMD LED s veľmi jasnými povrchovými svetelnými diódami veľkosti 0805 ponúka širokú škálu farieb a je dobre triedený. Keďže tieto svetelné diódy sú veľmi malé, cca 2,0 x 1,25 x 1,1 mm, individuálne ručné ďalšie spracovanie môže byť náročné - mechanické poškodenie alebo tepelná smrť sú často vedľajšie účinky. Z tohto dôvodu sú na anódu a katódu vopred odborne pripevnené malé lankové drôty s dĺžkou 30 cm. Tým sa kombinujú výhody LED diód SMD a výhody káblových verzií. Vynikajúce pre modely železníc, stavanie modelov (modely lietadiel, RC člnov a áut), signálne lampy a indikátory alebo akékoľvek iné aplikácie, v ktorých by mali byť použité čo najmenšie svetelné diódy. Rovnako ako u všetkých bežných LED čipov je potrebné poznamenať, že na prevádzku vysokokvalitnej LED v prípustnom prevádzkovom rozsahu je potrebné použiť obmedzenie prúdu pomocou sériového odporu alebo zdroja konštantného prúdu.

Červený vodič označuje anódu (+) a čierny vodič označuje katódu (-).

Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka.
Technický list obsahuje užitočné informácie o sortimente - ale aj dôležité technické podrobnosti o zahrnutých komponentoch. To je jediný spôsob, ako zabezpečiť, že napríklad LED diódy môžu byť prevádzkované v rámci ich špecifických parametrov, pretože komponenty sú jasne špecifikované.
