Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

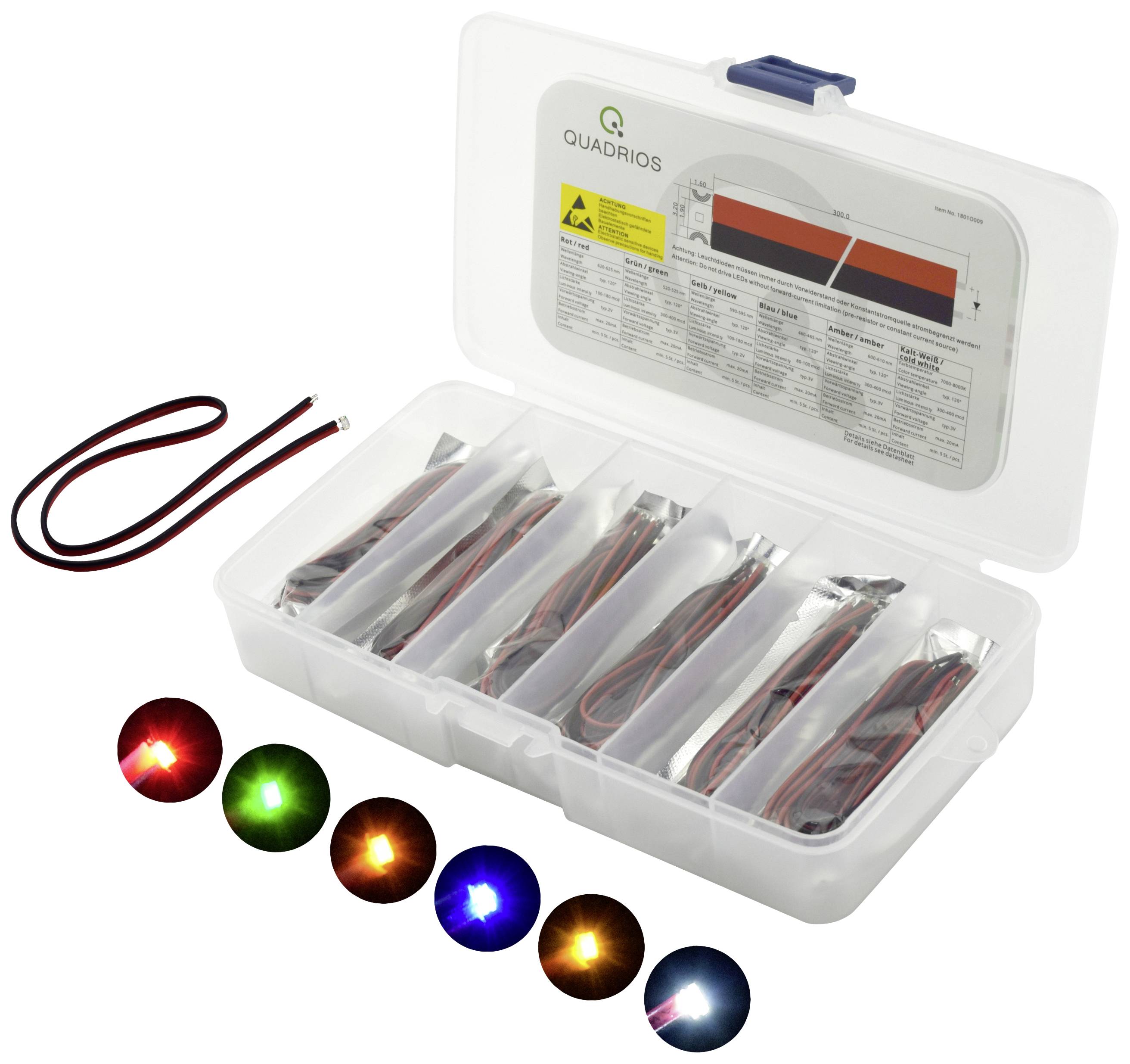

Kryt s farebnými LED diódami v samostatných priehradkách. Obsahuje sadu káblov pre pripojenie. Rôzne farby: červená, zelená, modrá, žltá.

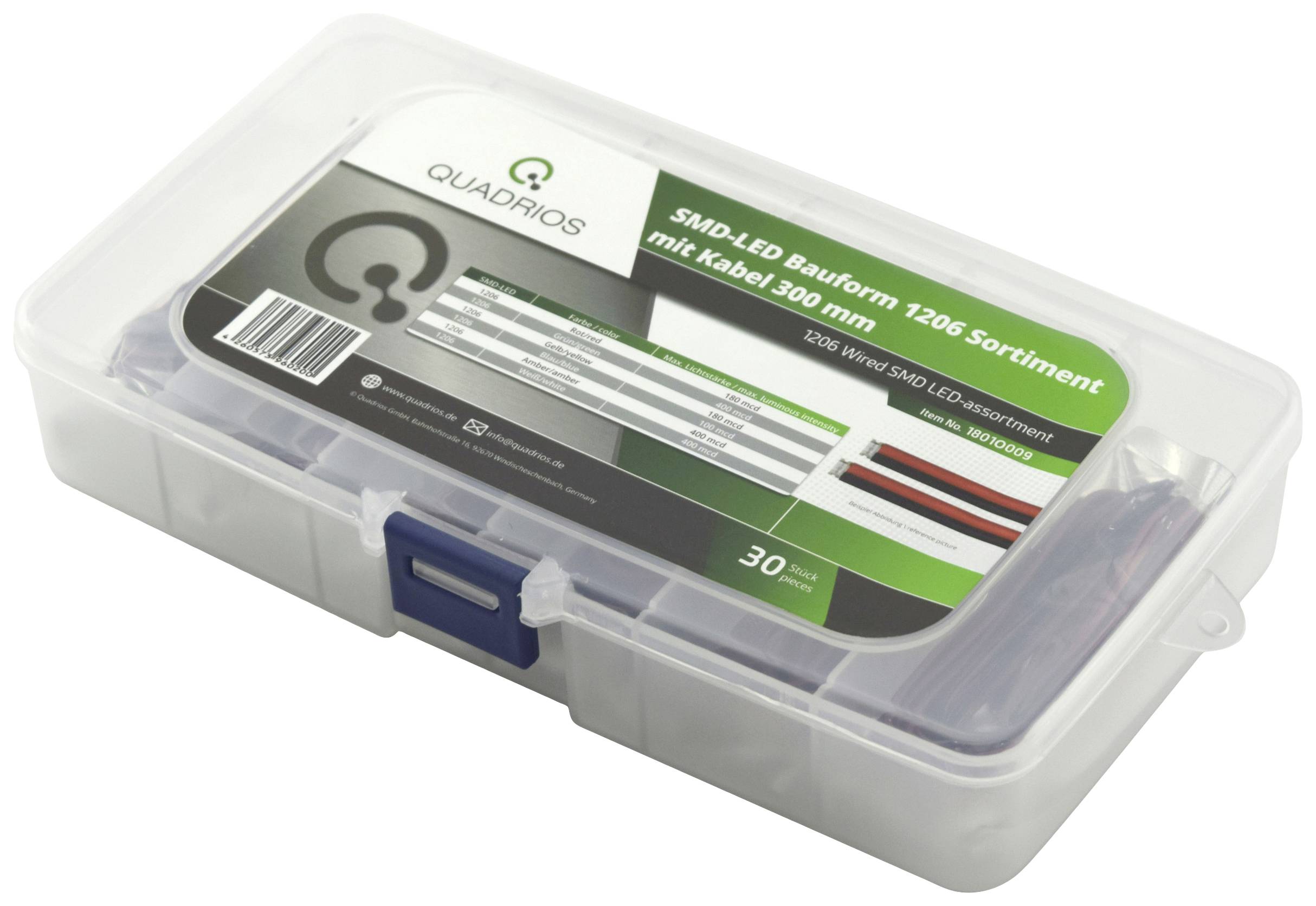

Transparentná plastová škatuľa s modrou chlopňou, naplnená sortimentom SMD LED puzdrá veľkosti 1206 a káblami, značka Quadrios.

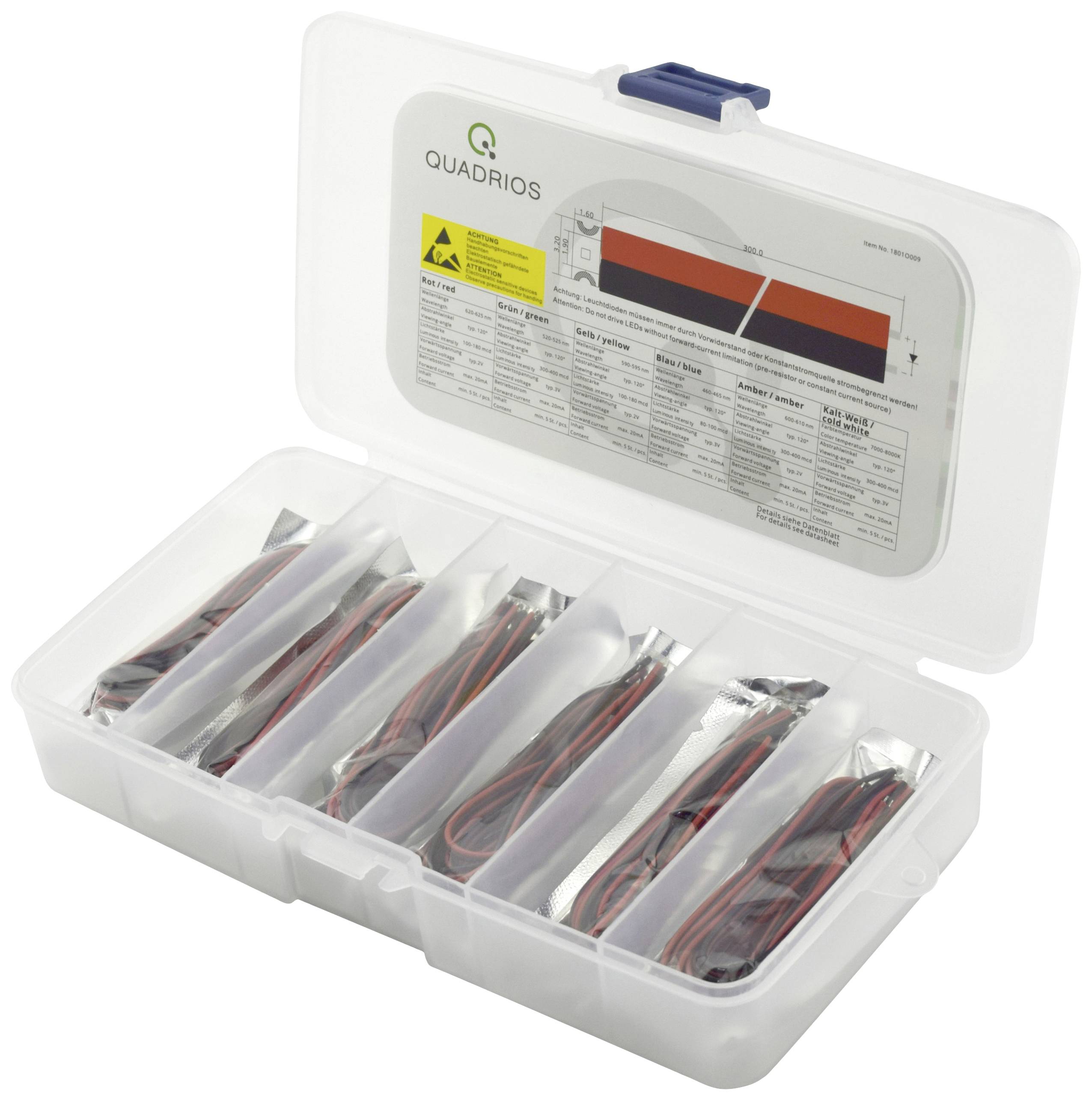

Balenie 'Quadrios' s rôznymi káblami v priehradkách. Veko zobrazuje špecifikácie a farebný kódovací diagram.

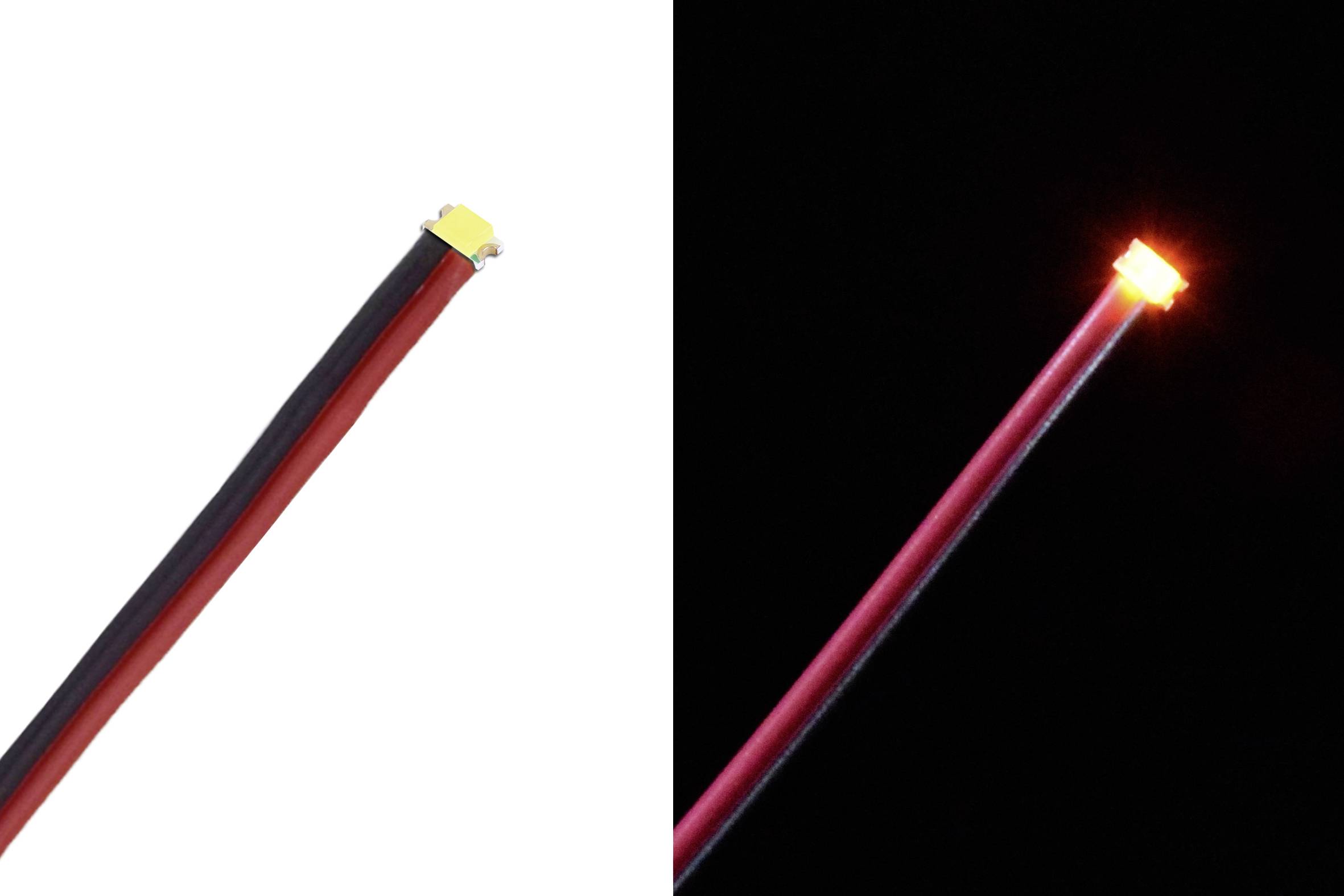

LED kábel s červeným a čiernym vodičom. Vľavo: nesvietiaci na bielom pozadí. Vpravo: svietiaci na čiernom pozadí.

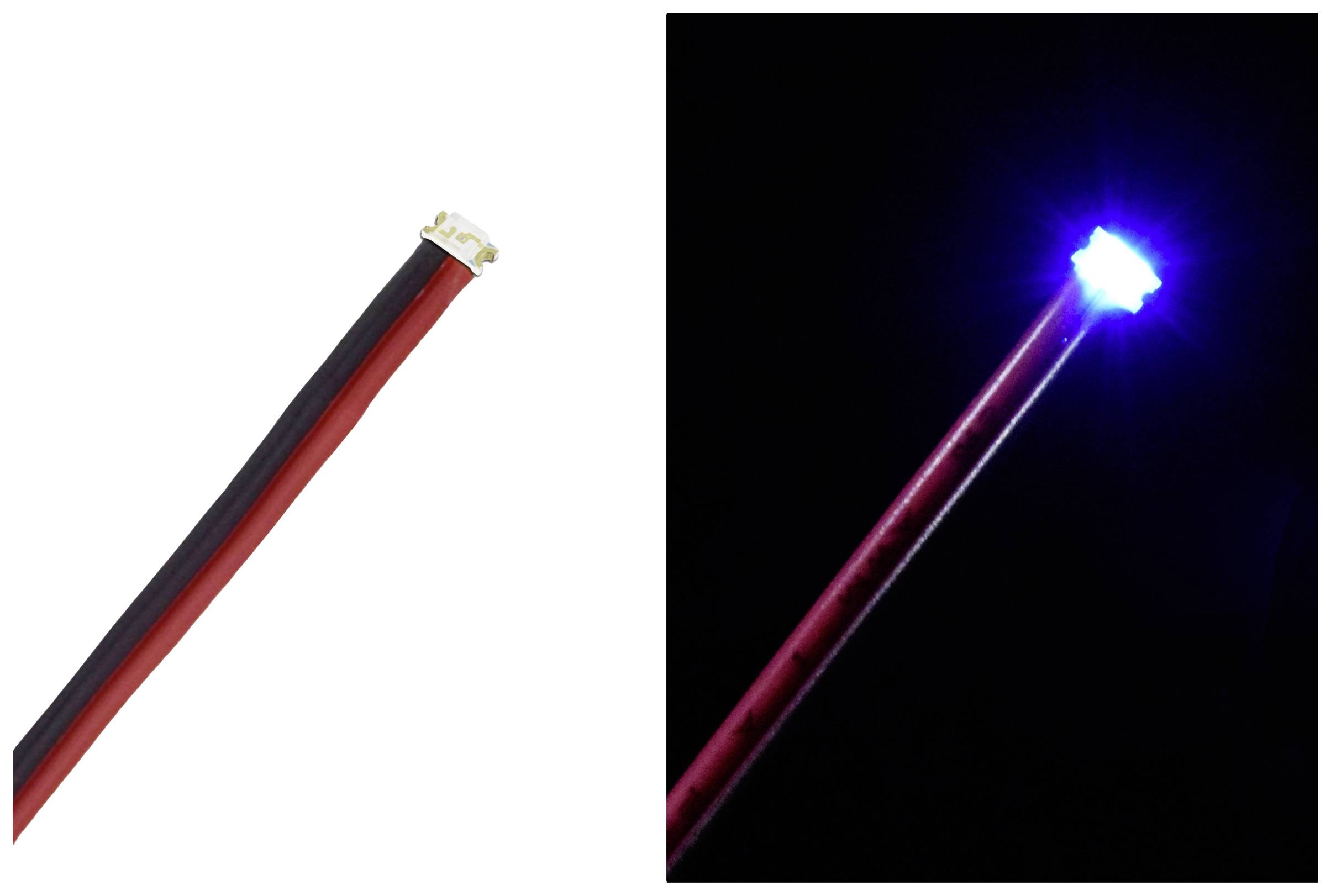

LED svetelný pás s káblami viditeľnými vľavo, vpravo svieti svetlomodrým svetlom v tmavom prostredí.

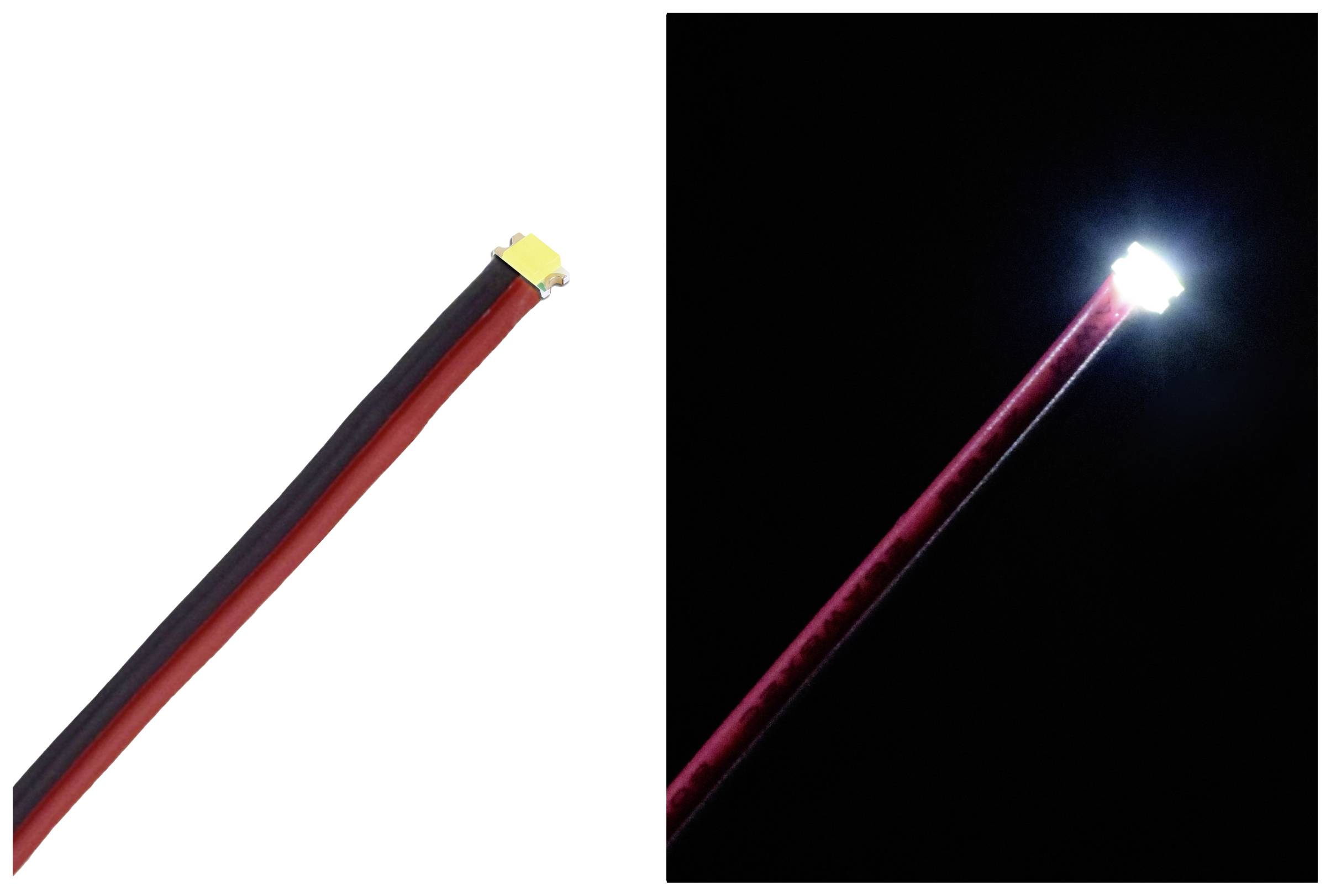

Odkazy: Detailný záber LED pásu, nezapnutý. Vpravo: Rovnaký LED pás, svietiaci v tmavom prostredí.

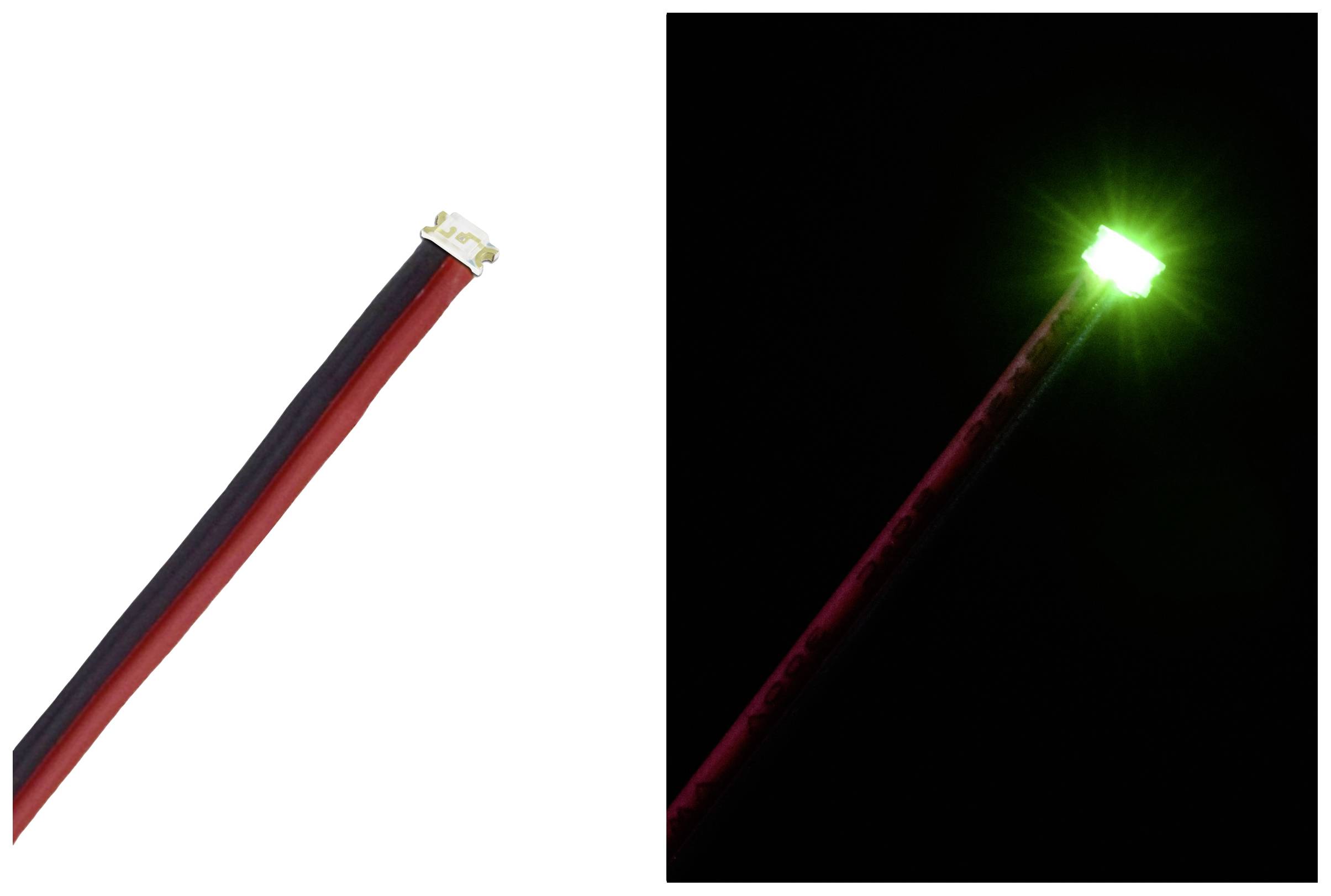

Dva obrázky kábla so svetelnou LED diódou. Vľavo: Červený a čierny koniec kábla. Vpravo: LED dióda svieti zeleno v tmavom prostredí.

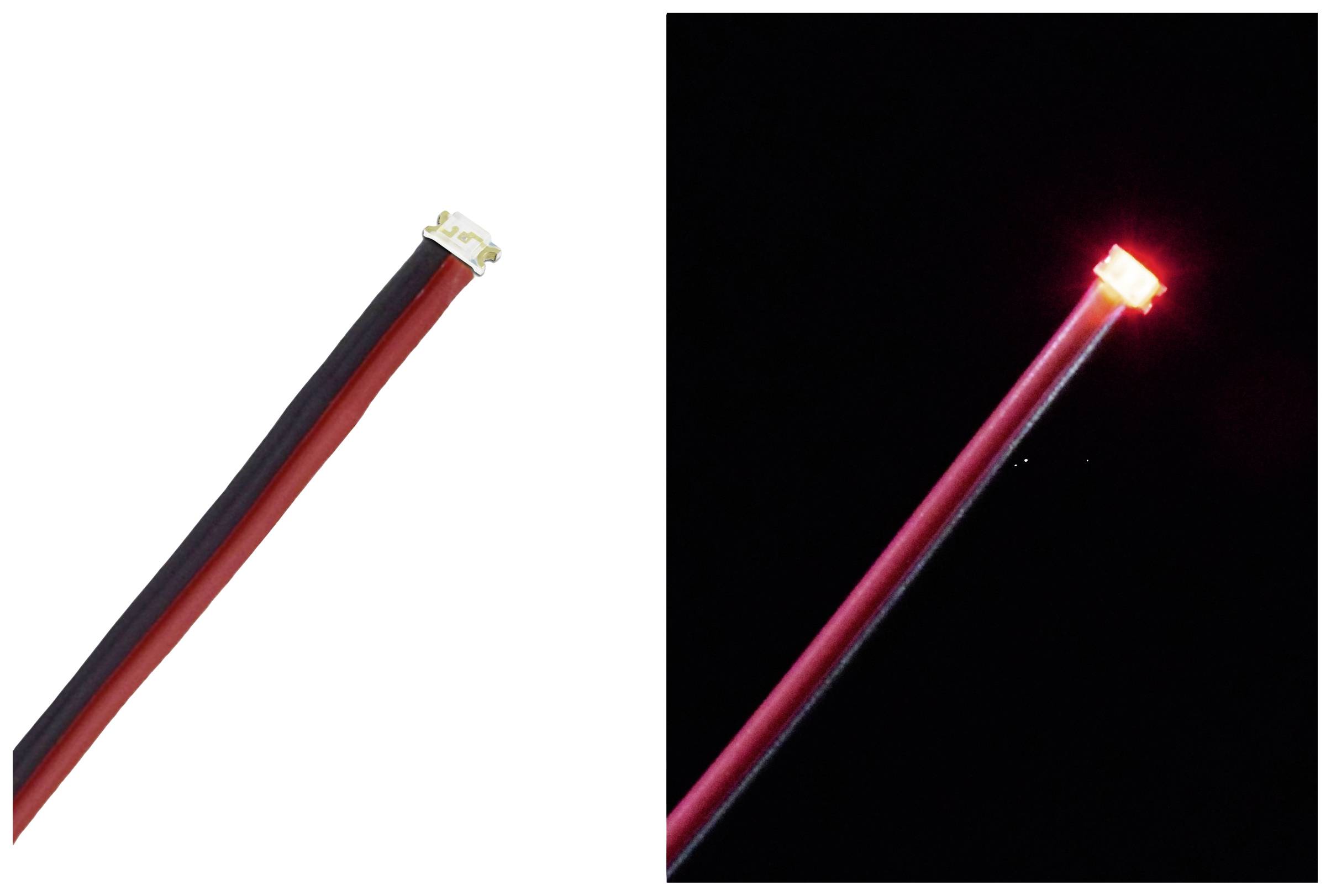

'Dva obrázky: Vľavo je LED konektor s čiernym a červeným káblom, vpravo tá istá LED svieti červeno v tme.'

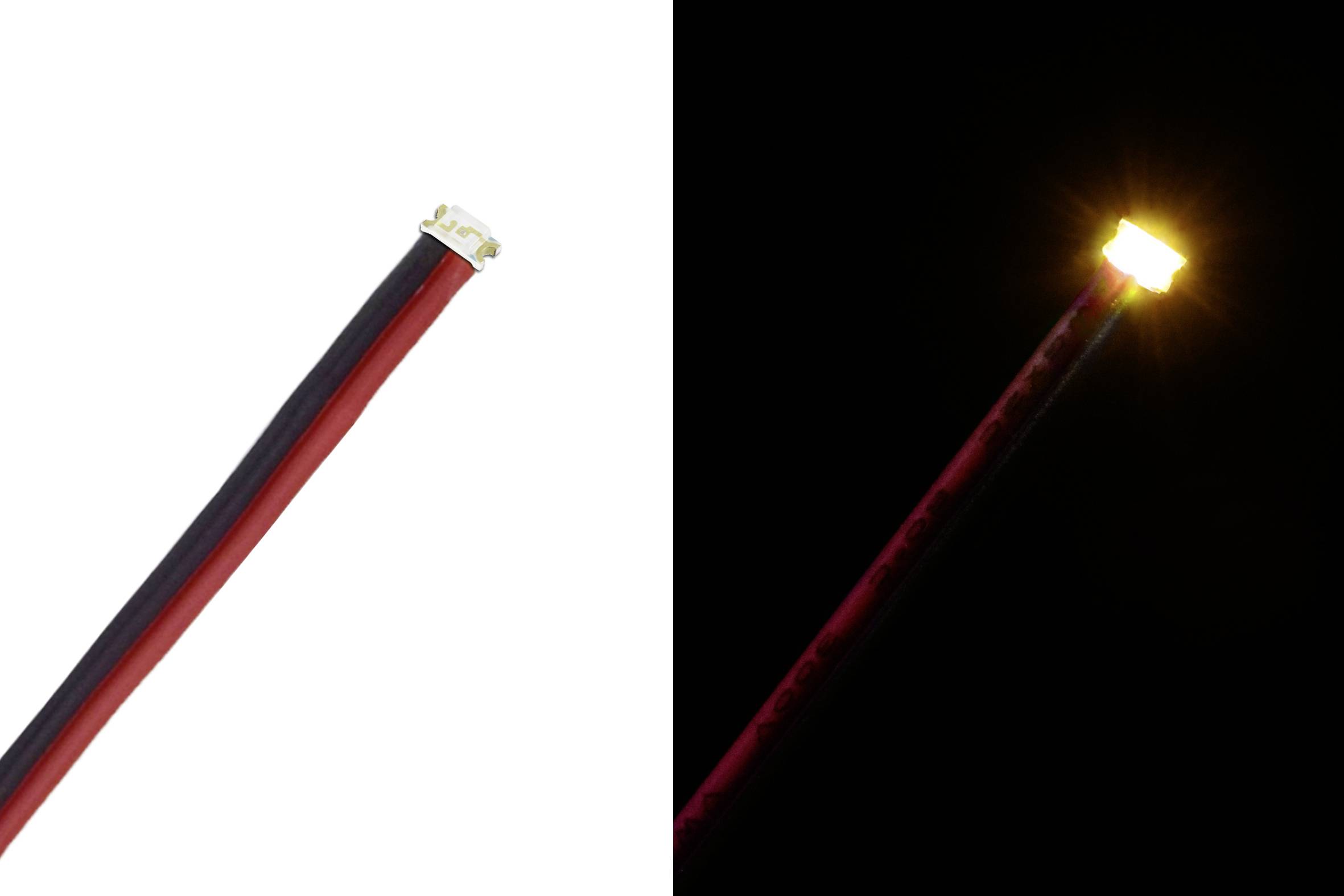

Dva obrázky ukazujú LED: vľavo nesvietiaca na bielom pozadí, vpravo svietiaca v tmavom prostredí.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/10

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

3.0 V

Priepustný prúd I (F)

20 mA

Design

radiálne vývody

Vyžarovací uhol

120 °

Datasheety: (PDF)

Okamžité doručenie: Po 5. 10.

1 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 30 dielov)

Set(y)

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 1 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SMD LED dizajn 1206 s 30 cm prameňmi 30 ks.

Super jasné LED diódy SMD 1206
Spájkované pramene drôtu pre okamžité ďalšie spracovanie
Ideálne pre modelové železnice a stavbu modelov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, biela, jantárová
Dizajn: 1206
Prevedenie: radiálne drôtené
Tvar šošovky: SMD - 1206
Rozmery (DxŠxV): 3,2 x 1,6 x 1,1 mm
Dopredné napätie U(F): červená - 2,0 V, modrá - 3,0 V, zelená - 2,0 V, žltá - 2,0 V, oranžová - 2,0 V, studená biela - 3,0 V,
Dopredný prúd I(F): 20mA
Svietivosť I(V): červená - 100 mcd, modrá - 50 mcd, zelená - 250 nm, žltá - 100 nm, jantárová - 300 mcd, studená biela - 300 mcd,
Vlnová dĺžka/teplota farby: červená - 620-625nm, modrá - 460-465nm, zelená - 520-525nm, žltá - 590-595nm, jantárová - 600-610nm, studená biela - 7000-8000K,
Uhol vyžarovania: 120°
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
biela
jantárová

Priepustné napätie U (F): 3.0 V

Priepustný prúd I (F): 20 mA

Prevádzkový prúd: 20 mA

Design: radiálne vývody

Vyžarovací uhol: 120°

Vlastnosti LED signálneho svetla: viacfarebná

Rozmer.: (d x š x v) 3.2 x 1.6 x 1.1 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

Dĺžka: 3.2 mm

Šírka: 1.6 mm

V: 1.1 mm

Spĺňa RoHS: áno

Obsah: 30 dielov

Design: 1206

Na stiahnutie

Datasheet

Datasheet 2899388 Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899388 Quadrios LED sortiment červená, zelená, žltá, modrá, biela, jantárová 120 ° 20 mA 3.0 V

Popis

Tento sortiment SMD LED s veľkosťou 1206 s veľmi jasnými diódami vyžarujúcimi svetlo na povrch ponúka široký výber farieb a je dobre triedený. Keďže tieto svetelné diódy sú malé, cca 3,2 x 1,6 x 1,1 mm, individuálne ručné ďalšie spracovanie môže byť náročné - mechanické poškodenie alebo tepelná smrť sú často vedľajšie účinky. Z tohto dôvodu sú na anódu a katódu vopred odborne pripevnené malé lankové drôty s dĺžkou 30 cm. Tým sa kombinujú výhody LED diód SMD a výhody káblových verzií. Vynikajúce pre modely železníc, stavanie modelov (modely lietadiel, RC člnov a áut), signálne lampy a indikátory alebo akékoľvek iné aplikácie, v ktorých by mali byť použité čo najmenšie svetelné diódy. Rovnako ako u všetkých bežných LED čipov je potrebné poznamenať, že v závislosti od napájacieho napätia je potrebné použiť prúdové obmedzenie pomocou sériového odporu alebo zdroja konštantného prúdu, aby bola kvalitná LED dióda prevádzkovaná v prípustnom prevádzkovom rozsahu.

Červený vodič označuje anódu (+) a čierny vodič označuje katódu (-).

Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka.
Technický list obsahuje užitočné informácie o sortimente - ale aj dôležité technické podrobnosti o zahrnutých komponentoch. To je jediný spôsob, ako zabezpečiť, že napríklad LED diódy môžu byť prevádzkované v rámci ich špecifických parametrov, pretože komponenty sú jasne špecifikované.
