Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm 20 mA 3.0 V Package

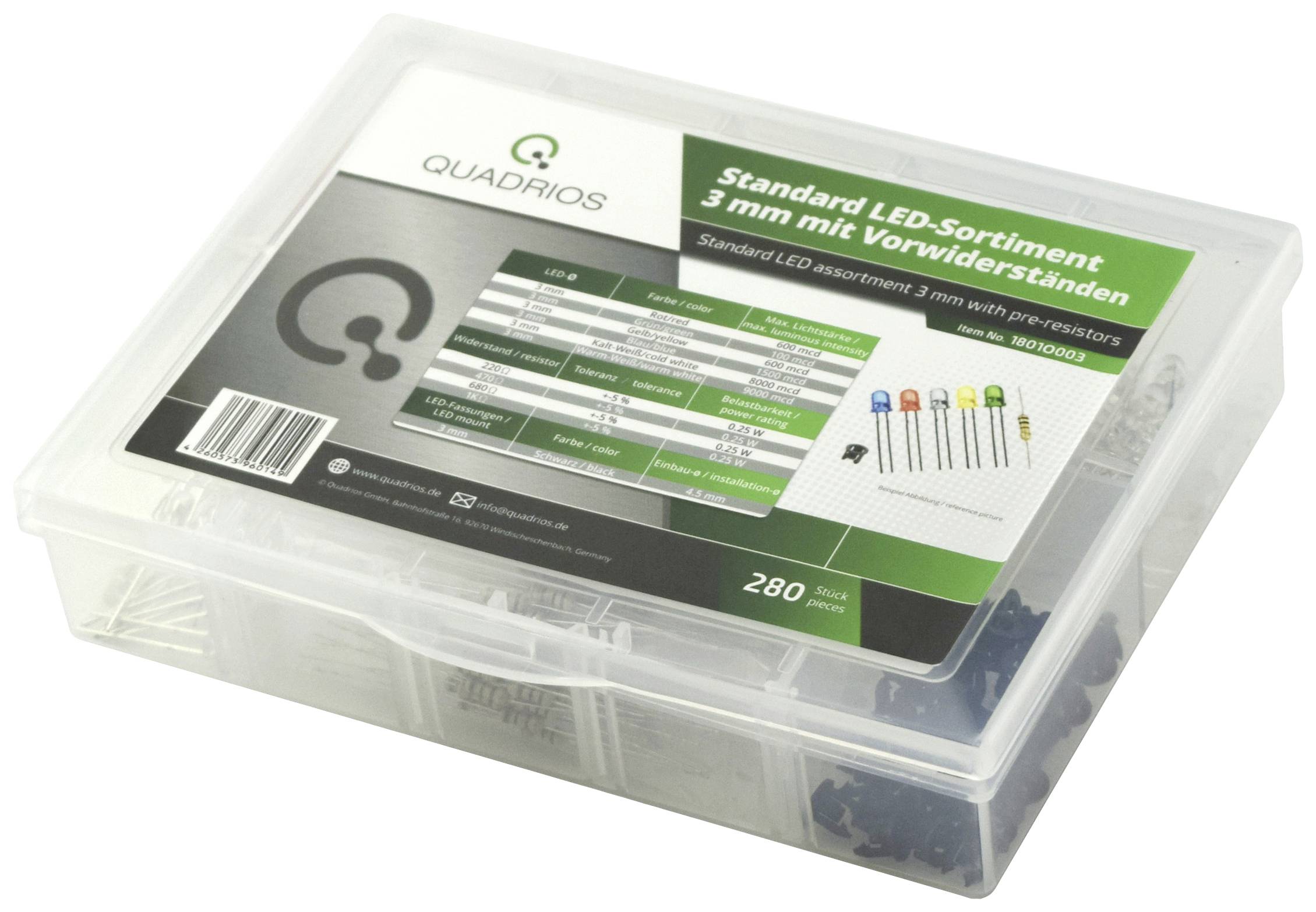

Plastový box s nápisom 'Štandardný LED sortiment 3 mm s predradnými odpormi', obsahuje rôzne typy LED a odporov.

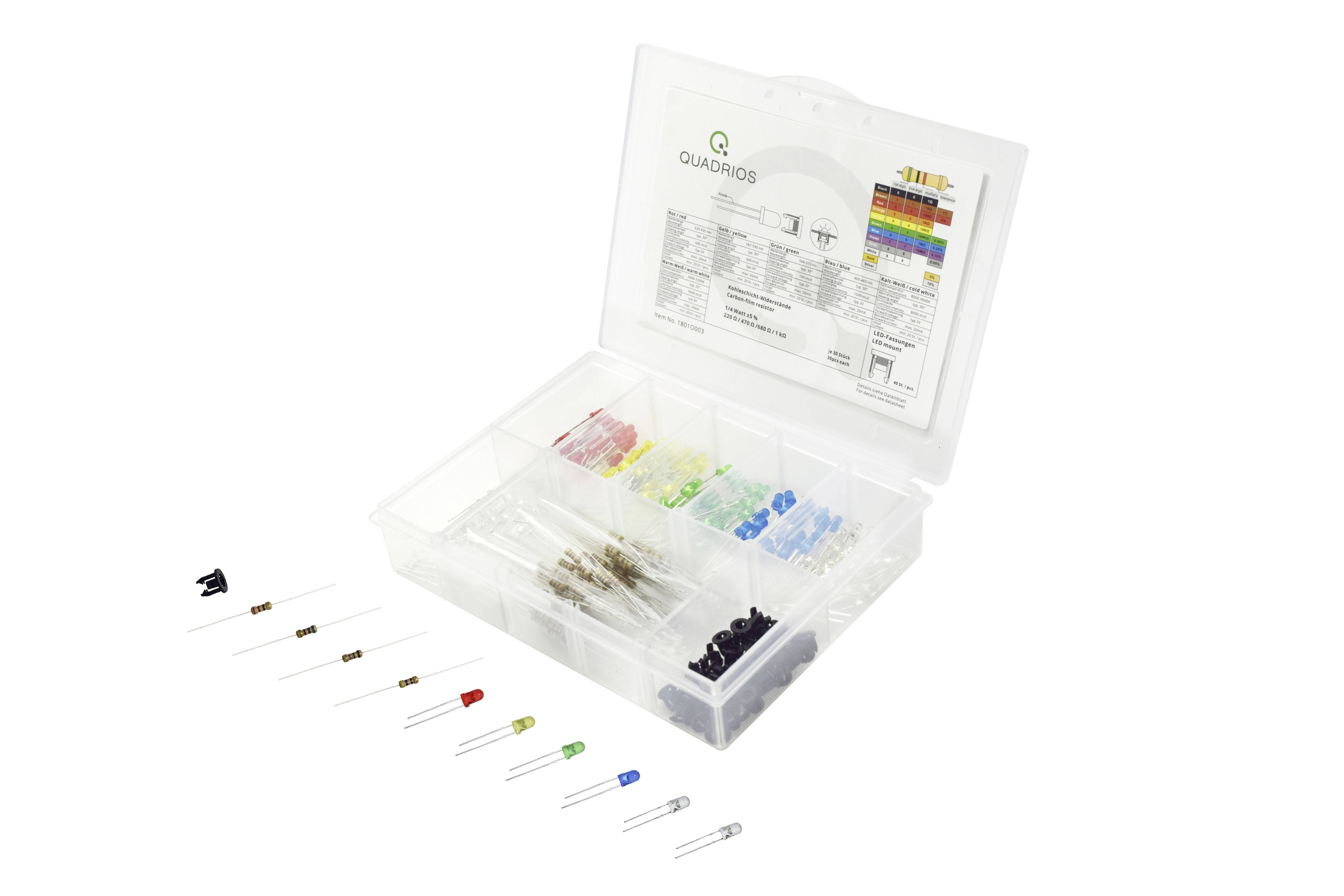

Úložný box s rôznymi LED svetlami v rôznych farbách, utriedený do priehradiek. LED svetlá sú jednotlivo umiestnené pred nimi.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/3

Druh obalu

Package

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

3.0 V

Priepustný prúd I (F)

20 mA

Typ puzdra

3 mm

Datasheety: (PDF)

Doručenie: Po 5. 10.

13 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 280 dielov)

Set(y)

Celkom (10,56 € / kus)

10,56 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sada LED 3 mm s rezistormi, pätice, 280 ks.

Super jasné 3 mm LED diódy v červenej / zelenej / žltej / modrej / teplej bielej / studenej bielej
Sériové rezistory v bežných hodnotách a LED objímky
Celkový obsah 280 dielov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, studená biela, teplá biela
Puzdro: 3 mm
Prevedenie: radiálne drôtené
Tvar šošovky: okrúhly
Materiál: Červená - Gap, Modrá - InGaAIP, Zelená - InGaAIP, Žltá - Gap, Studená biela - InGaAIP, Teplá biela - InGaAIP
Dopredné napätie U(F): červená - 2,0 V, modrá - 3,0 V, zelená - 2,0 V, žltá - 2,0 V, studená biela - 3,0 V, teplá biela - 3,0 V
Dopredný prúd I(F): 20mA
Svietivosť I(V): červená - 800 mcd, modrá - 2000 mcd, zelená - 120 mcd, žltá - 800 mcd, studená biela - 14000 mcd, teplá biela - 20 000 mcd
Vlnová dĺžka/teplota farby: červená – 625 – 635 nm, modrá – 460 – 470 nm, zelená – 568 – 572 nm, žltá – 587 – 590 nm, teplá biela – 2 500 – 2 700 K
Vyžarovací uhol: červená - 30°, modrá - 30°, zelená - 30°, žltá - 30°, studená biela - 30°, teplá biela - 25°
Farba/dizajn krytu: červená – difúzna, modrá – difúzna, zelená – difúzna, žltá – difúzna, studená biela – číra, teplá biela – číra
Teplotný rozsah: -25°C - 80°C

Druh obalu: Package

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
chladná biela
teplá biela

Priepustné napätie U (F): 3.0 V

Priepustný prúd I (F): 20 mA

Prevádzkový prúd: 20 mA

Typ puzdra: 3 mm

Design: radiálne vývody

Technológia: GaP
InGaAIP

Typ šošovky: guľatý

Rozmer.: (Ø) 3 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

(Ø): 3 mm

Spĺňa RoHS: áno

Obsah: 280 dielov

Na stiahnutie

Datasheet

Datasheet 2899383 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm 20 mA 3.0 V Package

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899383 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm 20 mA 3.0 V Package

Popis

Tento experimentálny a praktický rad so superjasnými štandardnými LED s priemerom 3 mm a rôznymi sériovými odpormi je ideálny pre okamžité začatie experimentov s polovodičovým svetlom. Rôzne prevádzkové prúdy (jasy) je možné realizovať odporovými kombináciami paralelného alebo sériového zapojenia alebo zmenou napájacieho napätia. Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka. Technický list v oblasti sťahovania obsahuje užitočné informácie o rade – ale aj dôležité technické podrobnosti o zahrnutých komponentoch. Toto je jediný spôsob, ako zabezpečiť, že LED diódy môžu byť prevádzkované v ich špecifických prevádzkových parametroch, pretože komponenty sú jasne špecifikované.
Je potrebné poznamenať, že svetelné diódy musia byť vždy prevádzkované s prúdovým obmedzením, ktoré je možné v praxi vyvinúť pomocou tejto sady.

Tento text bol preložený strojovo.

Rozsah dodávky

20 x 3 mm LED diód (každá farba: červená/zelená/žltá/modrá/teplá biela/studená biela)
30x rezistory s uhlíkovou vrstvou 0,25 W/ 5% (každá hodnota 220/470/680 ohmov a 1k ohmov)
40x 3mm LED objímky
1x krabica na sortiment
