Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm, 5 mm 20 mA 2.0 V

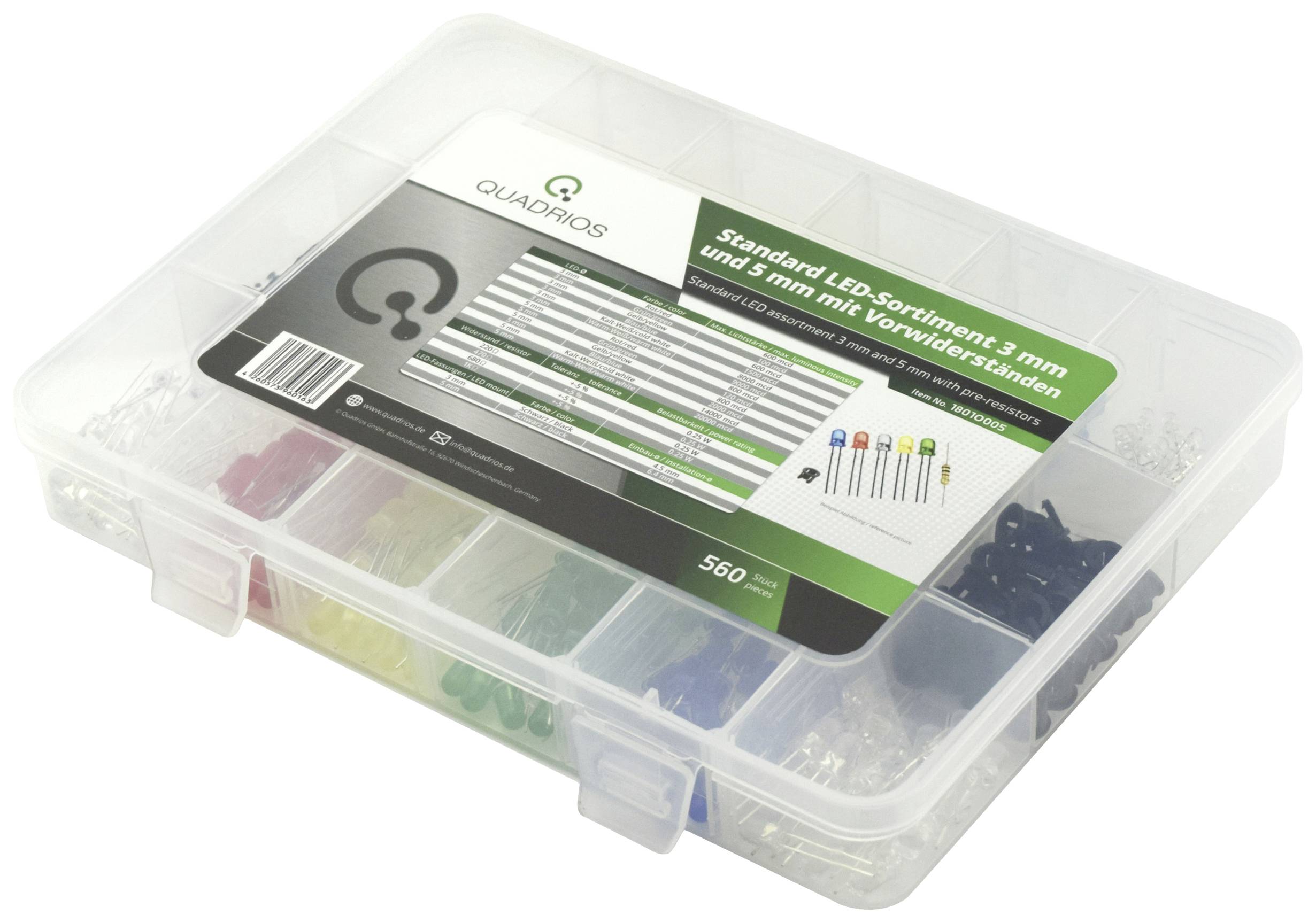

Plastový box s viacerými priehradkami obsahuje rôznofarebné LED diódy. Nálepka na ňom popisuje obsah ako sortiment LED.

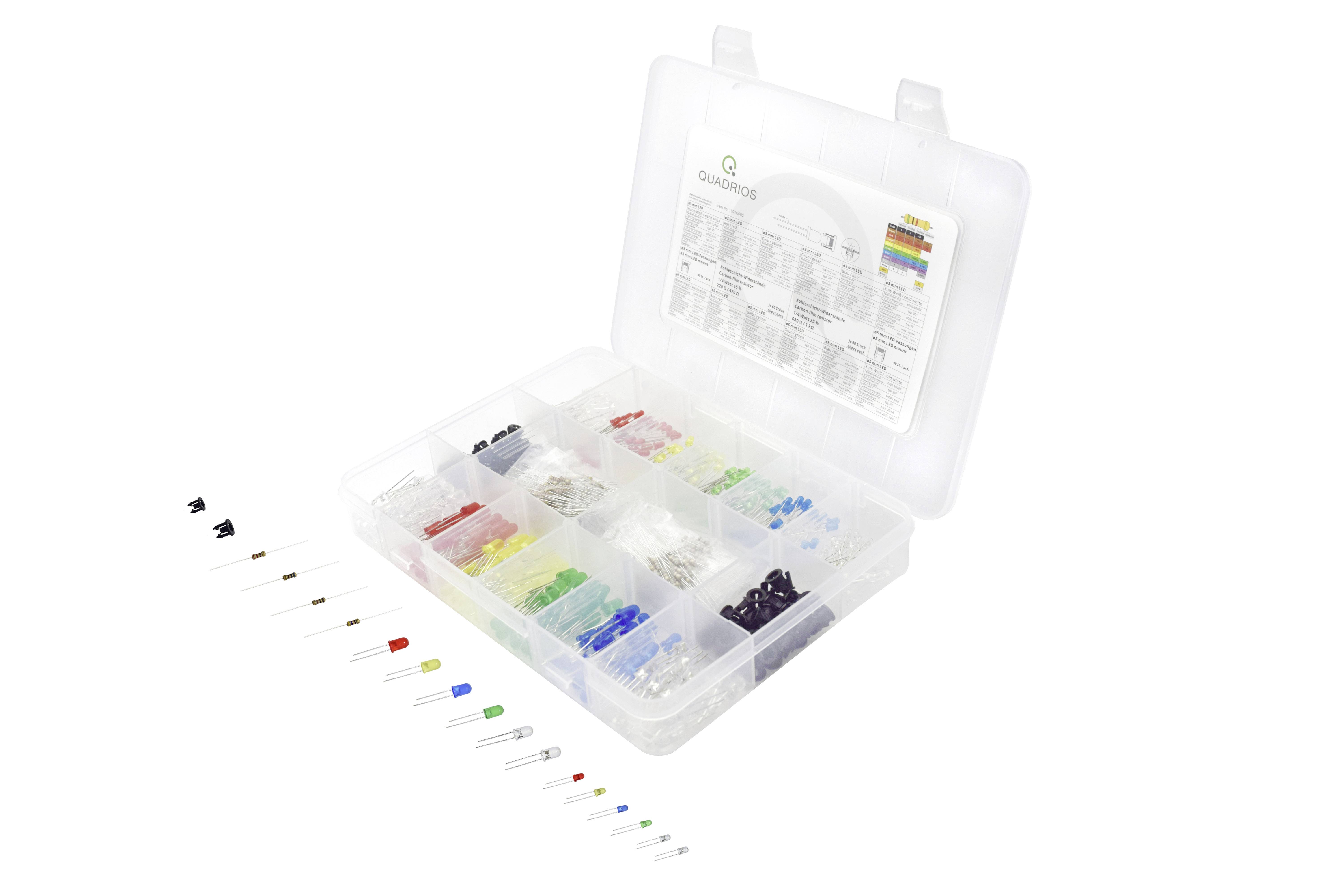

Plastový box s viacerými priehradkami, naplnený farebnými prepojovacími mostíkmi a elektrickými komponentmi pre dosky plošných spojov.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/3

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

2.0 V

Priepustný prúd I (F)

20 mA

Typ puzdra

3 mm

5 mm

Design

radiálne vývody

Datasheety: (PDF)

Doručenie: Ut 6. 10.

2 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 560 dielov)

Set(y)

Celkom (17,88 € / kus)

17,88 €

bez DPH.

Už len 2 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

LED sortiment 3 mm & 5 mm s príslušenstvom 560 ks.

Super jasné 3 mm a 5 mm LED diódy v červenej / zelenej / žltej / modrej / teplej bielej / studenej bielej
Sériové rezistory v bežných hodnotách a LED objímky
Celkový obsah 560 dielov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, studená biela, teplá biela
Plášť: 3/5 mm
Prevedenie: radiálne drôtené
Tvar šošovky: okrúhly
Materiál: Červená - Gap, Modrá - InGaAIP, Zelená - InGaAIP, Žltá - Gap, Studená biela - InGaAIP, Teplá biela - InGaAIP
Dopredné napätie U(F): verzia - 3 mm:, červená - 2,0 V, modrá - 3,0 V, zelená - 2,0 V, žltá - 2,0 V, studená biela - 3,0 V, teplá biela - 3,0 V, +, verzia - 5 mm : , červená - 2,0 V, modrá - 3,0 V, zelená - 3,0 V, žltá - 2,0 V, studená biela - 3,0 V, teplá biela - 3,0 V
Dopredný prúd I(F): 20mA
Svietivosť I(V): verzia - 3mm:, červená - 600 mcd, modrá - 1500 mcd, zelená - 100 mcd, žltá - 600 mcd, studená biela - 8000 mcd, teplá biela - 9000 mcd, +, verzia - 5 mm : , červená - 800 mcd, modrá 2000 mcd, zelená 120 mcd, žltá 800 mcd, studená biela 14000 mcd, teplá biela 20 000 mcd
Vlnová dĺžka/teplota farby: Verzia - 3 mm:, červená - 625-635nm, modrá - 460-465nm, zelená - 568-572nm, žltá - 587-590nm, studená biela - 8000-9000K, teplá biela - 3000-3200 Verzia - 5 mm:, červená - 620-625nm, modrá - 460-470nm, zelená - 568-572nm, žltá - 587-590nm, studená biela - 7000-9000K, teplá biela - 2800-3200K
Vyžarovací uhol: verzia - 3mm:, červená - 30°, modrá - 30°, zelená - 30°, žltá - 30°, studená biela - 30°, teplá biela - 25°, +, verzia - 5mm:, červená - 35 °, modrá - 35°, zelená - 35°, žltá - 35°, studená biela - 20°, teplá biela - 25°
Farba/dizajn krytu: červená – difúzna, modrá – difúzna, zelená – difúzna, žltá – difúzna, studená biela – číra, teplá biela – číra
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
chladná biela
teplá biela

Priepustné napätie U (F): 2.0 V

Priepustný prúd I (F): 20 mA

Prevádzkový prúd: 20 mA

Typ puzdra: 3 mm
5 mm

Design: radiálne vývody

Vlastnosti LED signálneho svetla: LED 3 mm

Technológia: GaP
InGaAIP

Typ šošovky: guľatý

Min. teplota: -25 °C

Max. teplota: 80 °C

Spĺňa RoHS: áno

Obsah: 560 dielov

Na stiahnutie

Datasheet

Datasheet 2899385 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm, 5 mm 20 mA 2.0 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899385 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm, 5 mm 20 mA 2.0 V

Popis

Tento experimentálny a praktický rad so superjasnými štandardnými LED s priemerom 3 mm a 5 mm, ako aj s rôznymi sériovými odpormi je ideálny pre okamžité začatie experimentov s polovodičovým svetlom. Rôzne prevádzkové prúdy (jasy) je možné realizovať odporovými kombináciami paralelného alebo sériového zapojenia alebo zmenou napájacieho napätia. Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka. Technický list obsahuje užitočné informácie o sortimente - ale aj dôležité technické podrobnosti o zahrnutých komponentoch. Toto je jediný spôsob, ako zabezpečiť, aby sa LED diódy mohli prevádzkovať v rámci ich špecifických parametrov, pretože komponenty sú jasne špecifikované.
Je potrebné poznamenať, že svetelné diódy musia byť vždy prevádzkované s prúdovým obmedzením, ktoré je možné v praxi vyvinúť pomocou tejto sady.

Tento text bol preložený strojovo.

Rozsah dodávky

20 x 3 mm LED diód (každá farba: červená/zelená/žltá/modrá/teplá biela/studená biela)
20 x 5 mm LED diód (každá farba: červená/zelená/žltá/modrá/teplá biela/studená biela)
60x rezistory s uhlíkovou vrstvou 0,25 W/ 5% (každá hodnota 220/470/680 ohmov a 1k ohmov)
40x 3mm LED objímky
40x 5mm LED objímky
1x krabica na sortiment
