Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm 9000 mcd 30 ° 20 mA 2 V, 3

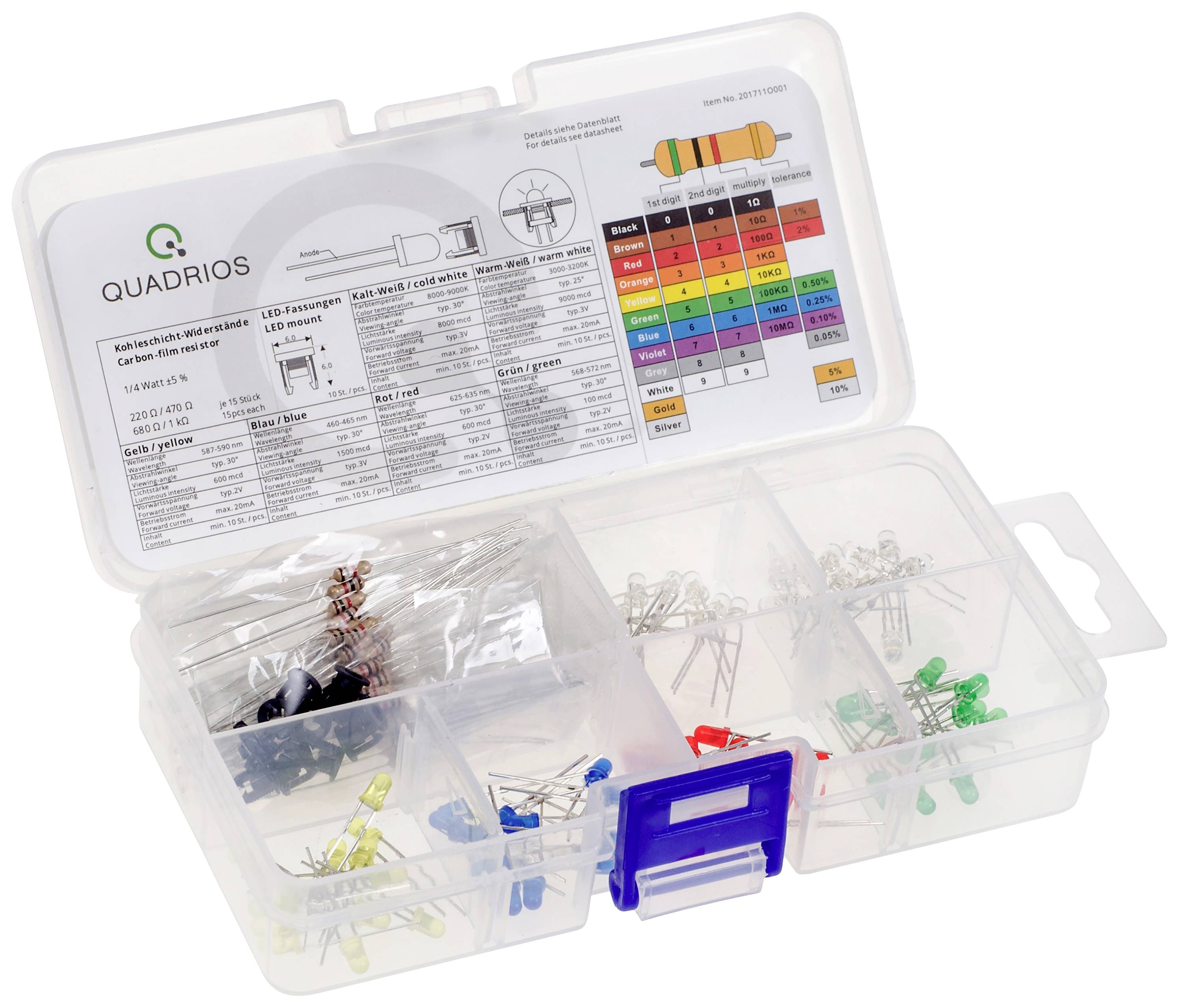

Otvorená krabica s rôznymi LED diódami v samostatných priehradkách. Na veku sú návody na použitie LED a farebné kódy.

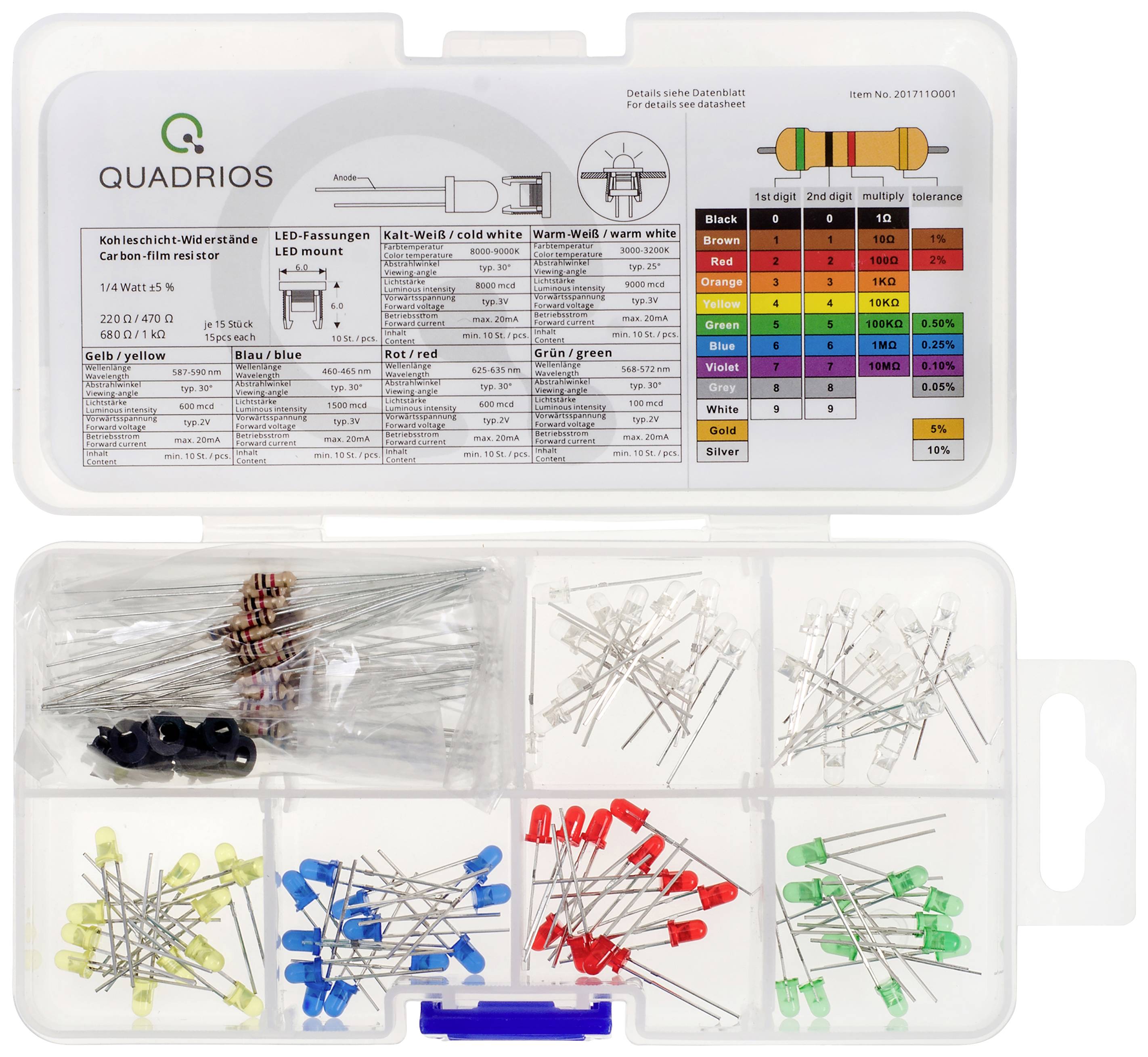

Štvorcovo usporiadaná sada s LED diódami rôznych farieb a odpormi. Nad ňou diagram s tabuľkou farebného kódu odporov.

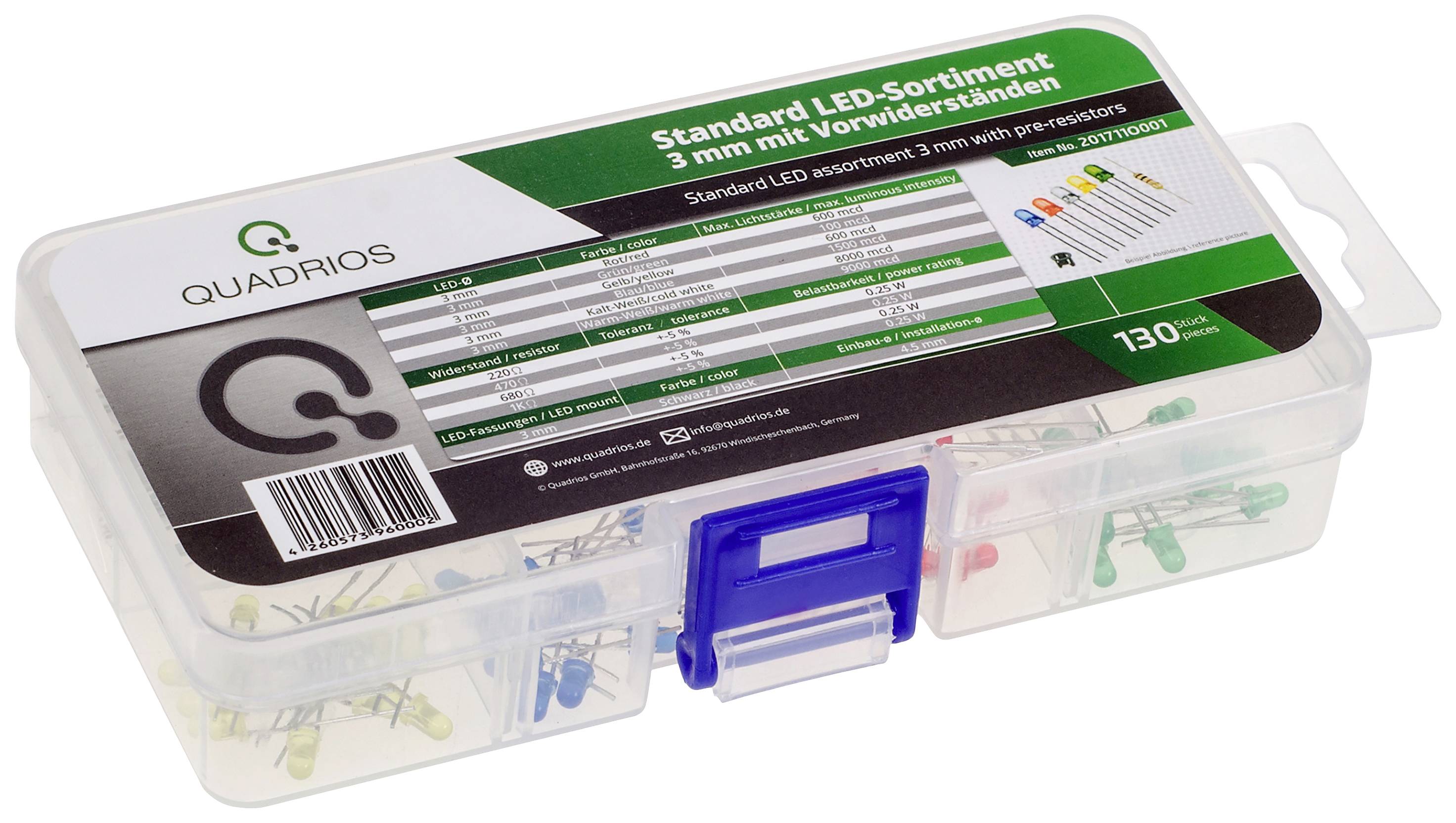

Box so štandardným LED sortimentom, 3 mm s predradnými odpormi, 130 kusov. Obsahuje prehľad so špecifikáciami LED diódy.

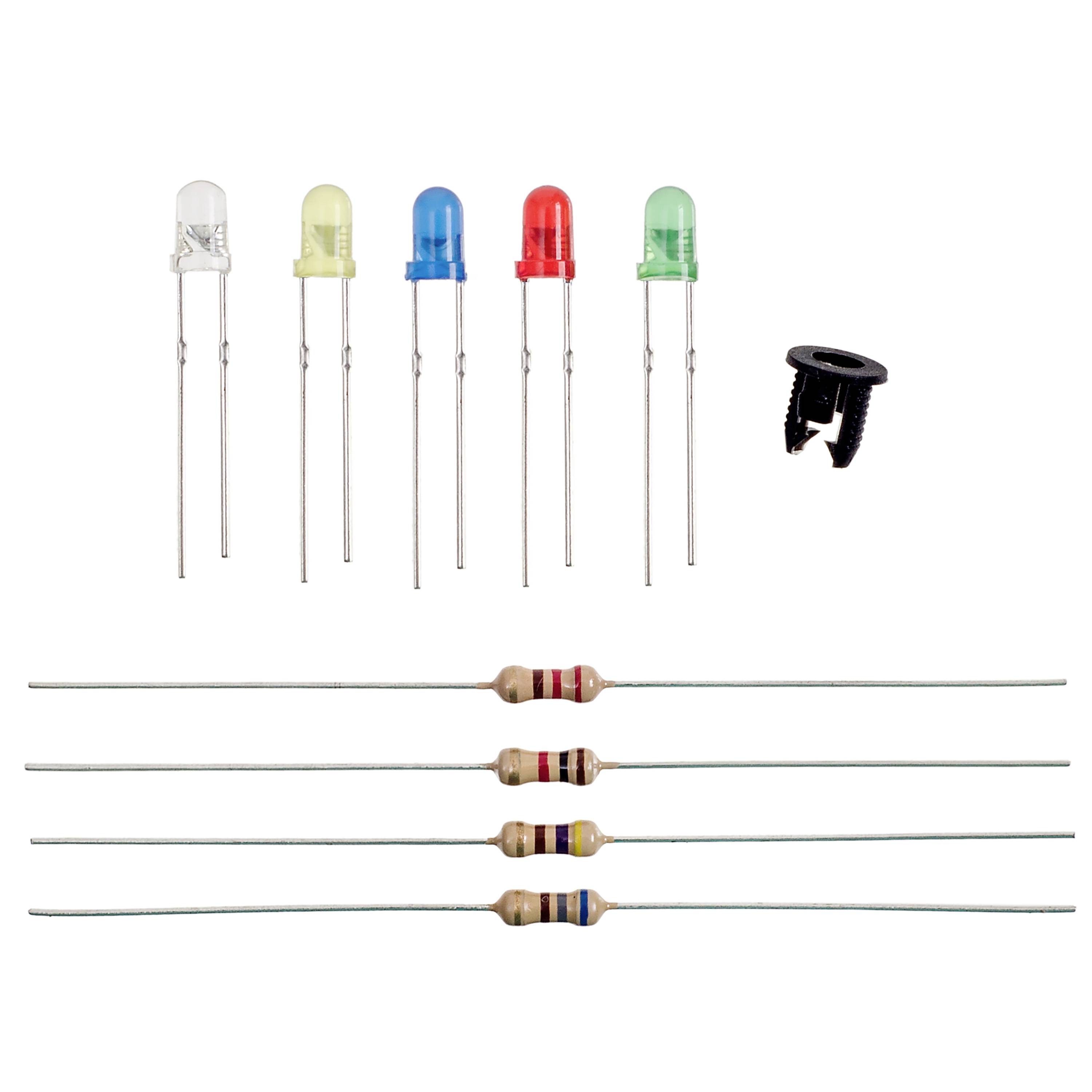

Rad LED diód v rôznych farbách a niekoľko odporov vedľa seba ležiacich na bielom povrchu.

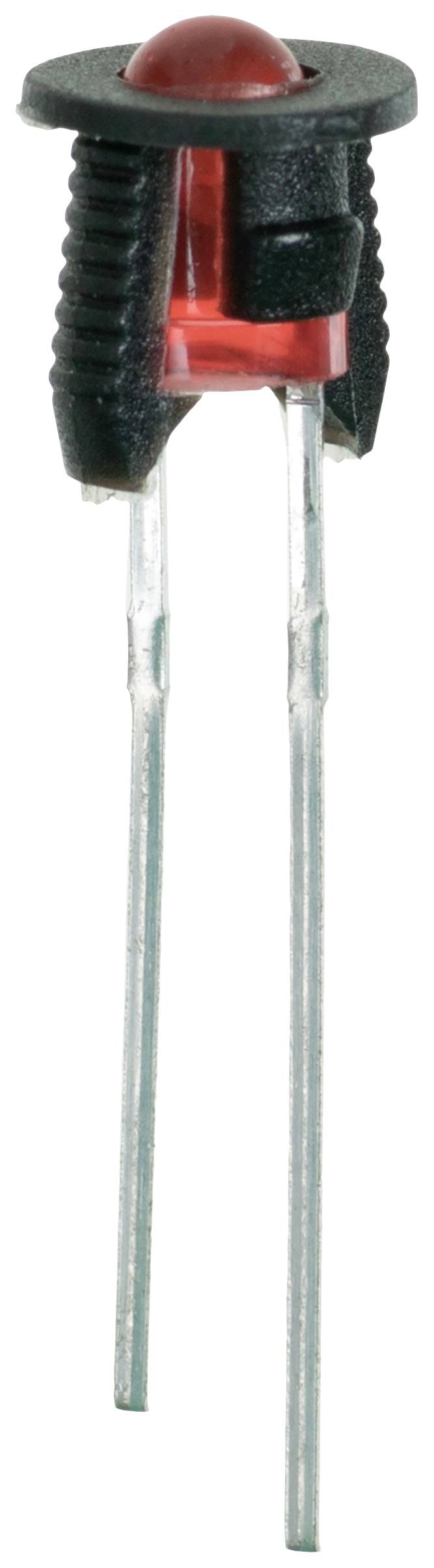

Červená LED dióda s dvoma kovovými pripájacími vodičmi a čiernym plastovým držiakom.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/6

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

2 V

3 V

Priepustný prúd I (F)

20 mA

Typ puzdra

3 mm

Design

radiálne vývody

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

25 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 130 dielov)

Set(y)

Celkom (7,31 € / kus)

7,31 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Štandardná LED SADA 3 mm, difúzna, číra, 130 ks.

Super jasné 3 mm LED diódy v červenej/zelenej/žltej/modrej/teplej bielej/studenej bielej
Sériové odpory zahrnuté v bežných hodnotách
Vrátane 3mm LED objímok
Obsah najmenej 130 dielov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, studená biela, teplá biela
Puzdro: 3 mm
Prevedenie: radiálne drôtené
Tvar šošovky: okrúhly
Materiál: Červená - Gap, Modrá - InGaAIP, Zelená - InGaAIP, Žltá - Gap, Studená biela - InGaAIP, Teplá biela - InGaAIP
Dopredné napätie U(F): červená - 2,0 V, modrá - 3,0 V, zelená - 2,0 V, žltá - 2,0 V, studená biela - 3,0 V, teplá biela - 3,0 V
Dopredný prúd I(F): 20mA
Svietivosť I(V): červená - 600 mcd, modrá - 1500 mcd, zelená - 100 mcd, žltá - 600 mcd, studená biela - 8000 mcd, teplá biela - 9000 mcd
Vlnová dĺžka/teplota farby: červená – 625 – 635 nm, modrá – 460 – 465 nm, zelená – 568 – 572 nm, žltá – 587 – 590 nm, studená biela – 8 000 – 9 000 K, teplá biela – 3 000 – 3 200 K
Uhol vyžarovania: červená - 30°, modrá - 30°, zelená - 30°, žltá - 30°, studená biela - 30°, teplá biela - 25°
Farba/dizajn krytu: červená – difúzna, modrá – difúzna, zelená – difúzna, žltá – difúzna, studená biela – číra, teplá biela – číra
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
chladná biela
teplá biela

Priepustné napätie U (F): 2 V
3 V

Priepustný prúd I (F): 20 mA

Prevádzkové napätie: 3 V

Prevádzkový prúd: 20 mA

Typ puzdra: 3 mm

Design: radiálne vývody

Svietivosť: 9000 mcd

Vyžarovací uhol: 30°

Prevedenie: difúzna

Technológia: GaP
InGaAIP

Typ šošovky: guľatý

Rozmer.: (Ø) 3 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

(Ø): 3 mm

Spĺňa RoHS: áno

Obsah: 130 dielov

Na stiahnutie

Datasheet

Datasheet 2899456 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm 9000 mcd 30 ° 20 mA 2 V, 3

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899456 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 3 mm 9000 mcd 30 ° 20 mA 2 V, 3

Popis

Tento experimentálny a praktický rad so superjasnými štandardnými LED s priemerom 3 mm a rôznymi sériovými odpormi je ideálny pre okamžité začatie experimentov s polovodičovým svetlom. Rôzne prevádzkové prúdy (jasy) je možné realizovať odporovými kombináciami paralelného alebo sériového zapojenia alebo zmenou napájacieho napätia. Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka. Technický list v oblasti sťahovania obsahuje užitočné informácie o rade – ale aj dôležité technické podrobnosti o zahrnutých komponentoch. To je jediný spôsob, ako zabezpečiť, že napríklad LED diódy môžu byť prevádzkované v rámci ich špecifických parametrov, pretože komponenty sú jasne špecifikované. Je potrebné poznamenať, že svetelné diódy musia byť vždy prevádzkované s prúdovým obmedzením, ktoré je možné v praxi vyvinúť pomocou tejto sady.

Tento text bol preložený strojovo.

Rozsah dodávky

10x 3 mm LED diódy (každá farba: červená/zelená/žltá/modrá/teplá biela/studená biela)
15x rezistory s uhlíkovou vrstvou 0,25 W/ 5% (každá hodnota 220/470/680 Ω a 1 kΩ)
10x 3mm LED objímky
1x krabica na sortiment
