Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 5 mm 20 mA, 30 mA 2 V, 3 V

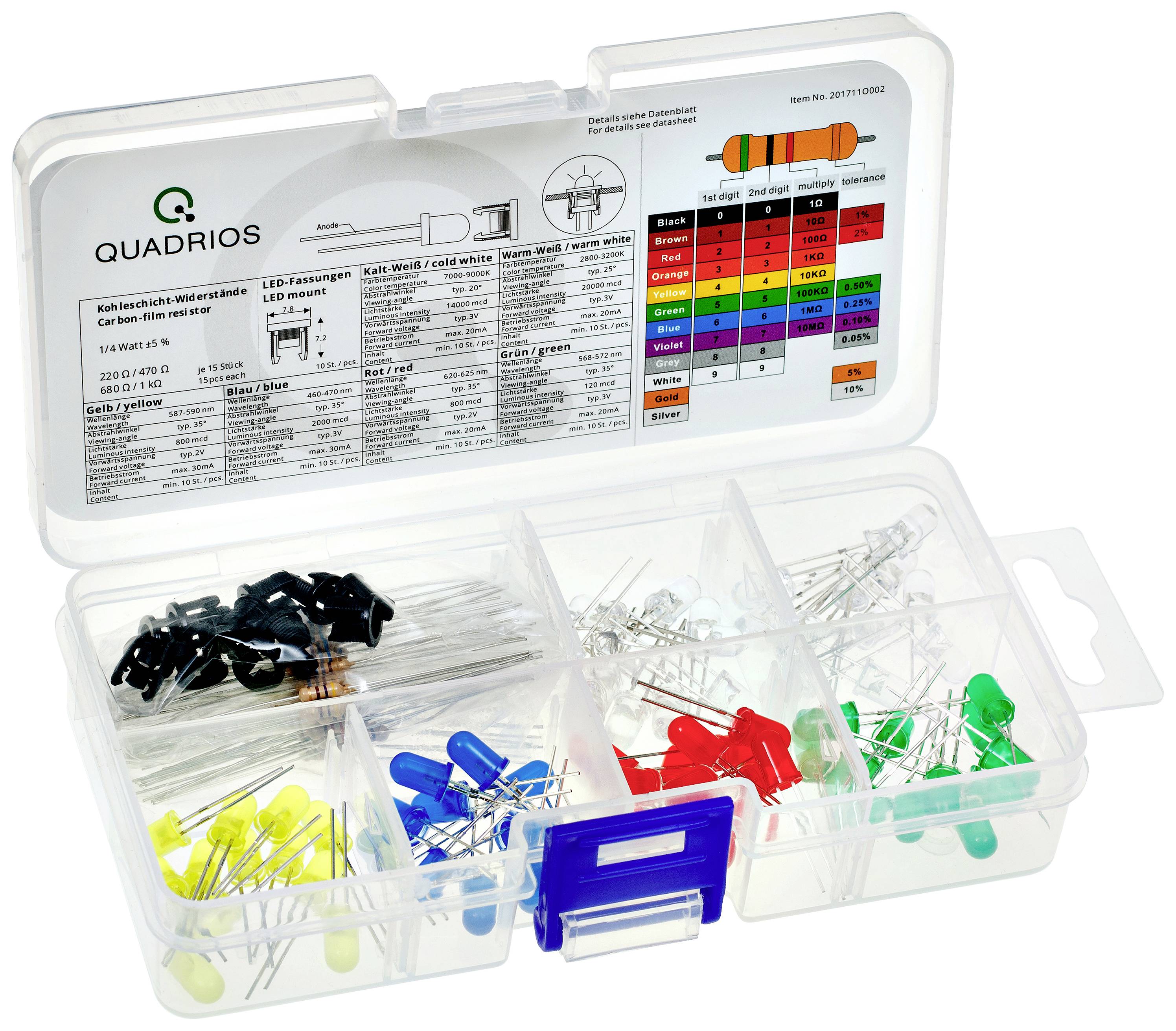

Triedený box s rôznymi LED diódami v červenej, zelenej, modrej, bielej a žltej farbe. V kryte je tabuľka s technickými špecifikáciami LED diód.

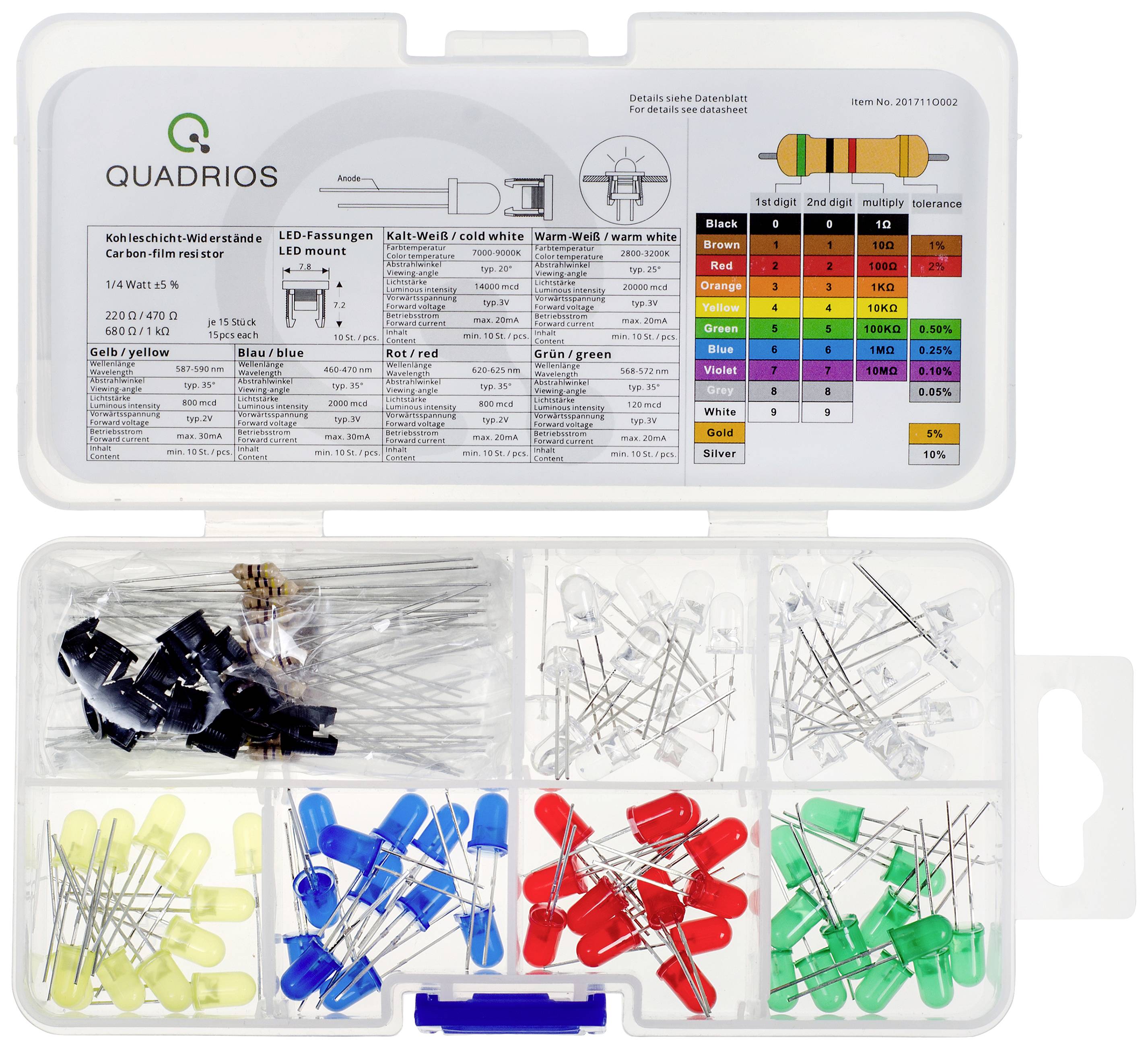

Súprava LED diód v rôznych farbách (modrá, červená, zelená, žltá, biela) v rozdeľovacej krabičke. Každá farba má vlastné špecifikácie.

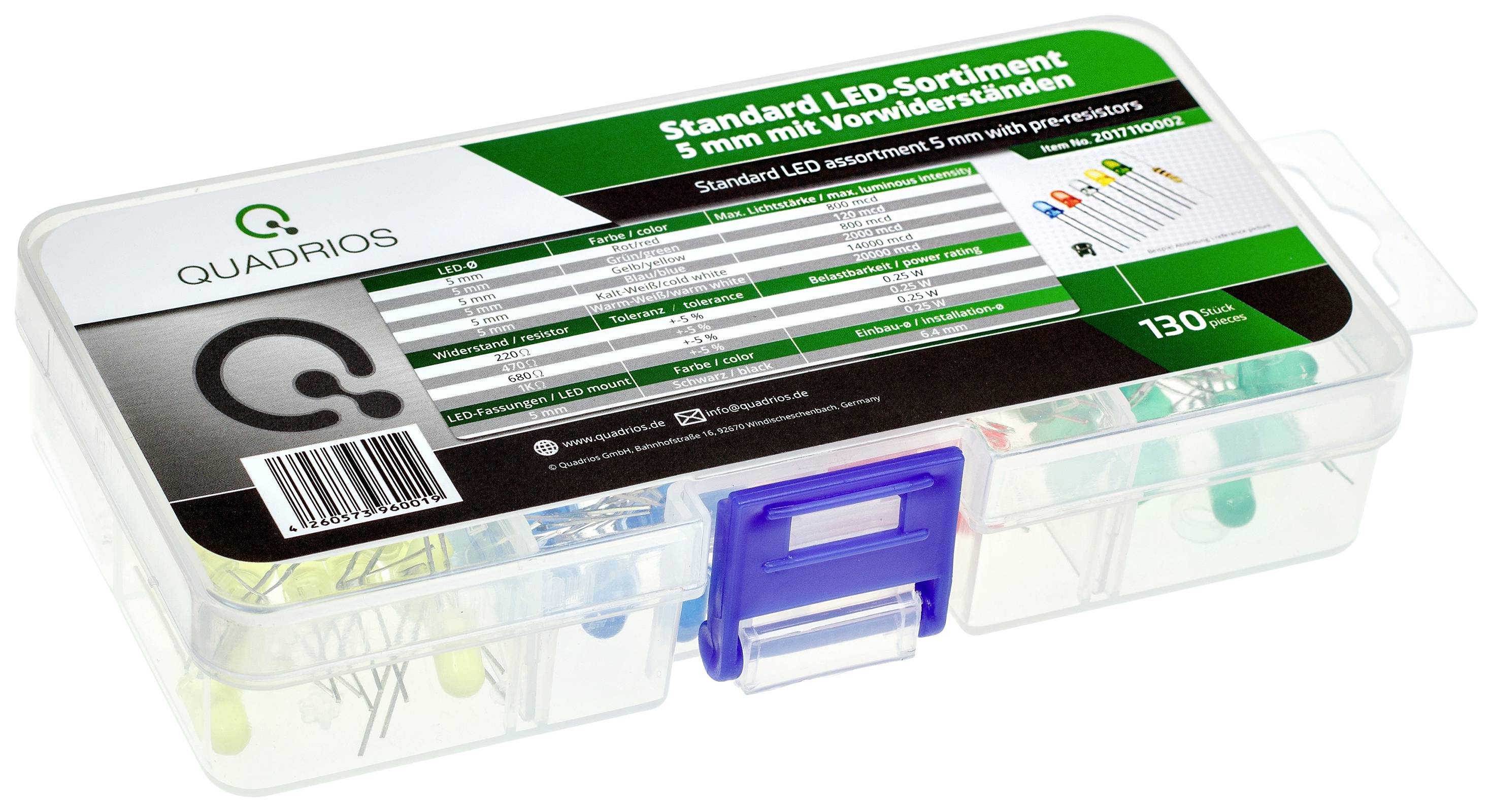

LED sortiment plastový box s LED diódami v rôznych farbách a veľkostiach. Štvorcový tvar, s etiketou zobrazujúcou detaily značky a špecifikácie.

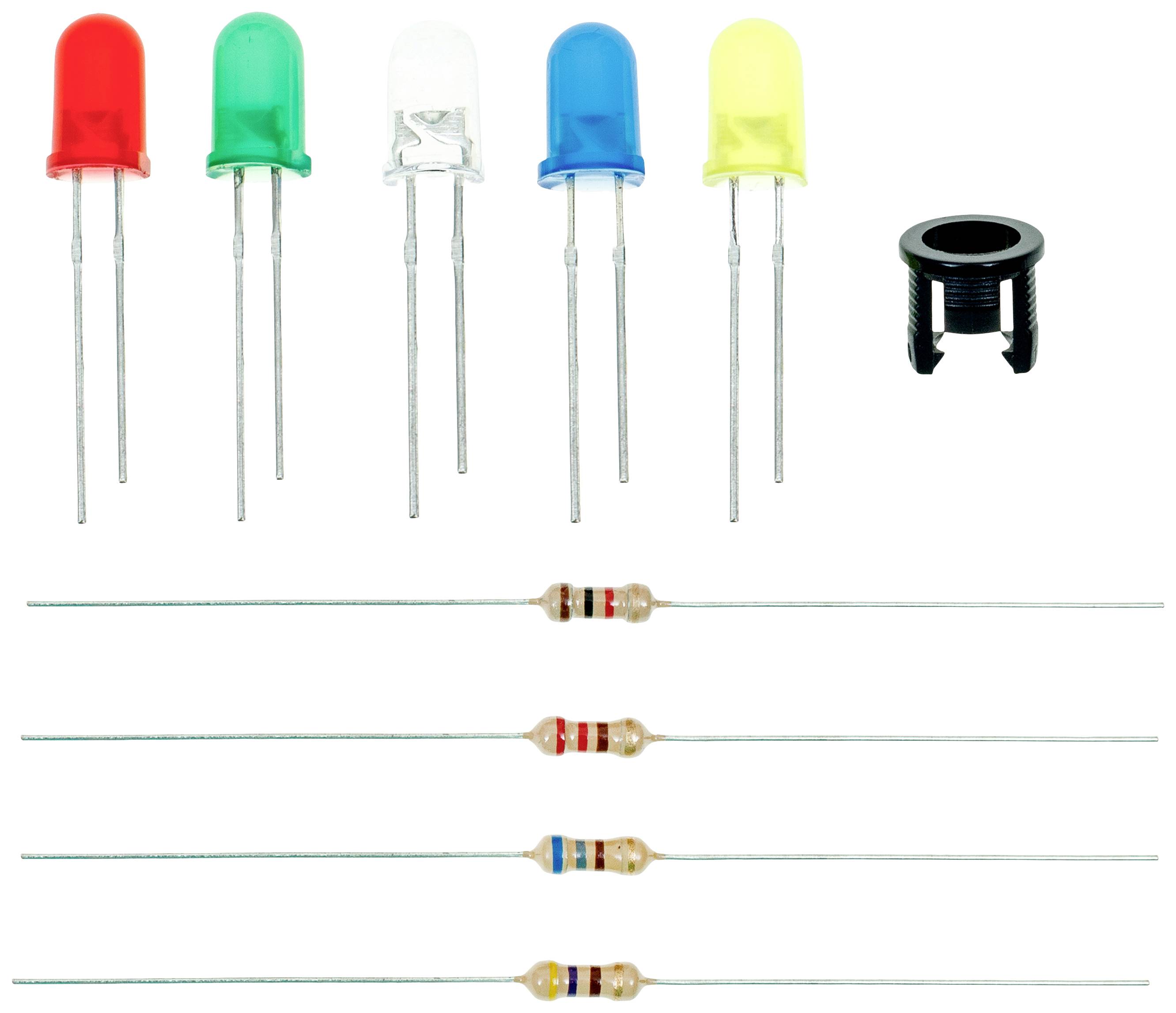

Súprava pozostávajúca z rôznych LED diód v červenej, zelenej, bielej, modrej a žltej farbe spolu s piatimi odpormi, ktoré sú označené farebnými kódmi.

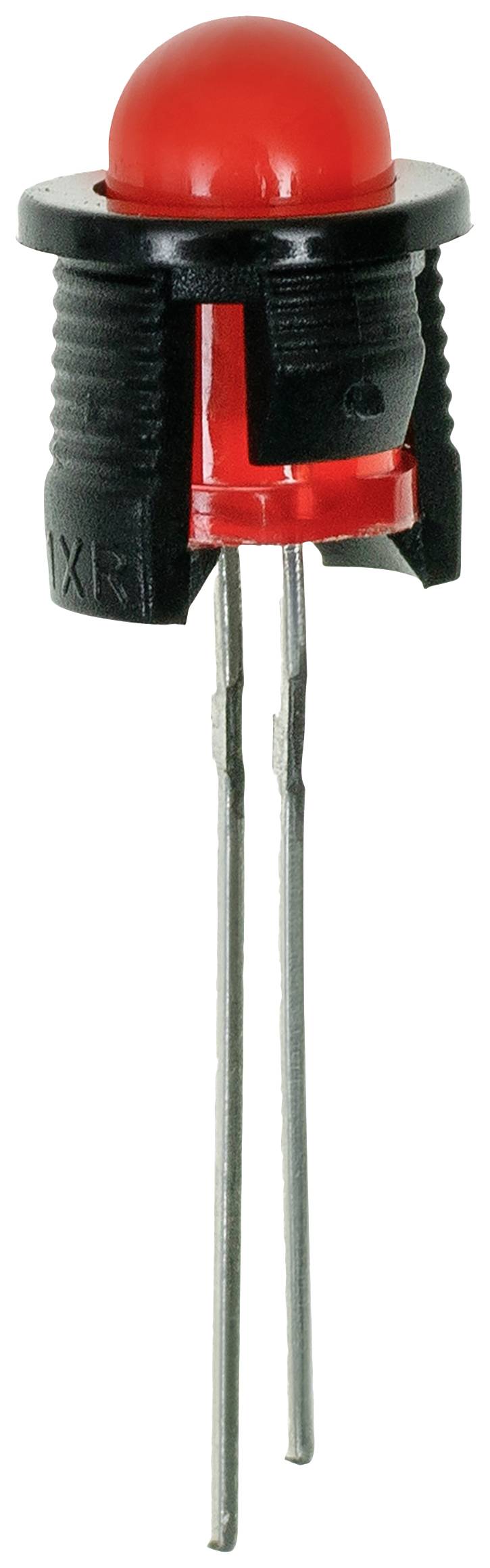

Červená LED dióda s čiernym puzdrom a dvoma kovovými prívodmi, vhodná pre elektronické aplikácie.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/6

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

2 V

3 V

Priepustný prúd I (F)

20 mA

30 mA

Typ puzdra

5 mm

Design

radiálne vývody

Datasheety: (PDF)

Doručenie: Pi 2. 10.

61 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 130 dielov)

Set(y)

Celkom (8,12 € / kus)

8,12 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Štandardná LED SADA 5 mm, difúzna, číra, 130 ks.

Super jasné 5 mm LED diódy v červenej / zelenej / žltej / modrej / teplej bielej / studenej bielej
Sériové odpory zahrnuté v bežných hodnotách
Vrátane 5mm LED objímok
Obsah najmenej 130 dielov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, studená biela, teplá biela
Puzdro: 5 mm
Prevedenie: radiálne drôtené
Tvar šošovky: okrúhly
Materiál: Červená - Gap, Modrá - InGaAIP, Zelená - InGaAIP, Žltá - Gap, Studená biela - InGaAIP, Teplá biela - InGaAIP
Dopredné napätie U(F): červená - 2,0 V, modrá - 3,0 V, zelená - 3,0 V, žltá - 2,0 V, studená biela - 3,0 V, teplá biela - 3,0 V
Dopredný prúd I(F): červená - 20 mA, modrá - 30 mA, zelená - 20 mA, žltá - 30 mA, studená biela - 20 mA, teplá biela - 20 mA
Svietivosť I(V): červená - 800 mcd, modrá - 2000 mcd, zelená - 120 mcd, žltá - 800 mcd, studená biela - 14000 mcd, teplá biela - 20 000 mcd
Vlnová dĺžka/teplota farby: červená – 620 – 625 nm, modrá – 460 – 470 nm, zelená – 568 – 572 nm, žltá – 587 – 590 nm, studená biela – 7 000 – 9 000 K, teplá biela – 2 800 – 3 200 K
Uhol vyžarovania: červená - 35°, modrá - 35°, zelená - 35°, žltá - 35°, studená biela - 20°, teplá biela - 25°
Farba/dizajn krytu: červená – difúzna, modrá – difúzna, zelená – difúzna, žltá – difúzna, studená biela – číra, teplá biela – číra
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
chladná biela
teplá biela

Priepustné napätie U (F): 2 V
3 V

Priepustný prúd I (F): 20 mA
30 mA

Typ puzdra: 5 mm

Design: radiálne vývody

Technológia: GaP
InGaAIP

Typ šošovky: guľatý

Rozmer.: (Ø) 5 mm

Min. teplota: -25 °C

Max. teplota: 80 °C

(Ø): 5 mm

Spĺňa RoHS: áno

Obsah: 130 dielov

Na stiahnutie

Datasheet

Datasheet 2899407 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 5 mm 20 mA, 30 mA 2 V, 3 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899407 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela, teplá biela guľatý 5 mm 20 mA, 30 mA 2 V, 3 V

Popis

Tento experimentálny a praktický rad so supersvietivými štandardnými LED s priemerom 5 mm a rôznymi sériovými odpormi je ideálny pre okamžité začatie experimentov s polovodičovým svetlom. Rôzne prevádzkové prúdy (jasy) je možné realizovať odporovými kombináciami paralelného alebo sériového zapojenia alebo zmenou napájacieho napätia. Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka. Technický list v oblasti sťahovania obsahuje užitočné informácie o rade – ale aj dôležité technické podrobnosti o zahrnutých komponentoch. To je jediný spôsob, ako zabezpečiť, že napríklad LED diódy môžu byť prevádzkované v rámci ich špecifických parametrov, pretože komponenty sú jasne špecifikované. Je potrebné poznamenať, že svetelné diódy musia byť vždy prevádzkované s prúdovým obmedzením, ktoré je možné v praxi vyvinúť pomocou tejto sady.

Tento text bol preložený strojovo.

Rozsah dodávky

10 x 5 mm LED diód (každá farba: červená/zelená/žltá/modrá/teplá biela/studená biela)
15x rezistory s uhlíkovou vrstvou 0,25 W/ 5% (každá hodnota 220/470/680 Ω a 1 kΩ)
10x 5mm LED objímky
1x krabica na sortiment
