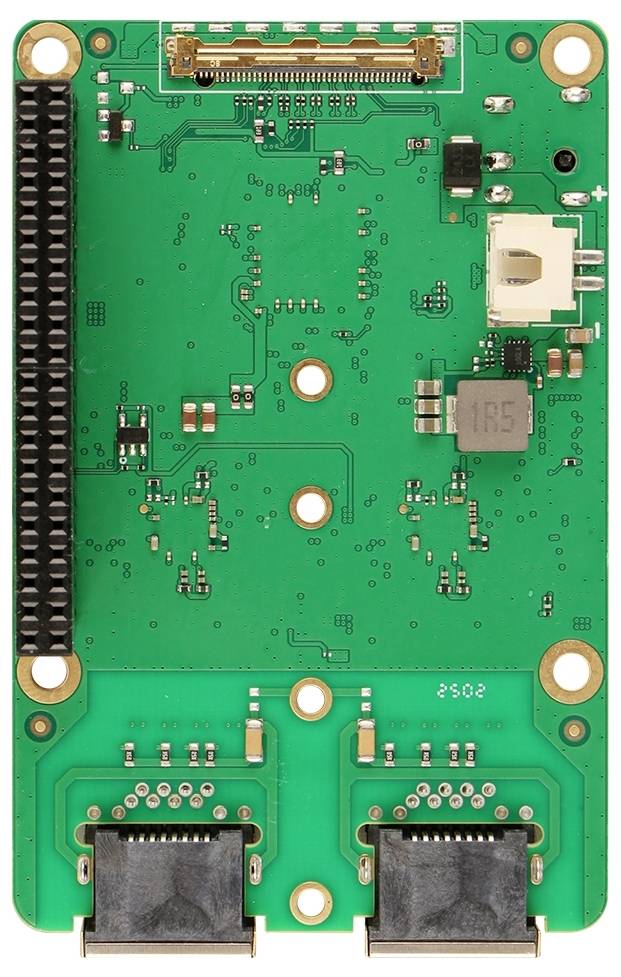

Doska plošných spojov s elektronickými súčiastkami a prípojkami, používaná na zostrojenie počítačom podporovaného systému alebo hardvérovej aplikácie.

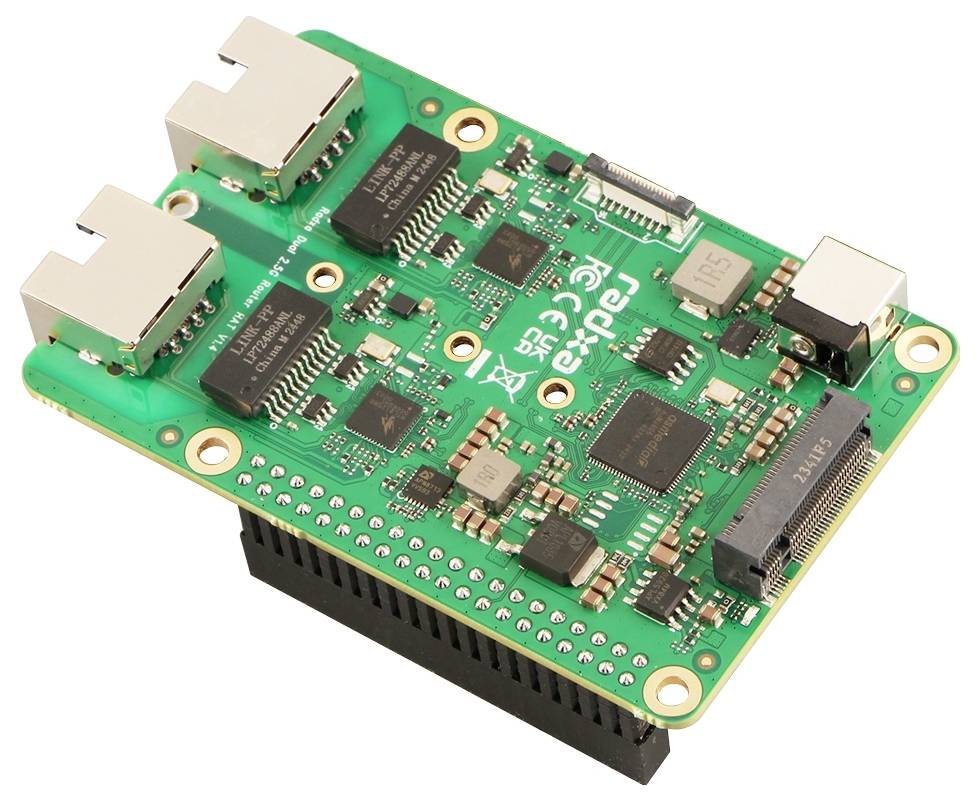

Zelená doska plošných spojov s rôznymi elektronickými komponentmi vrátane čipov a konektorov, namontovaná na čiernom podstavci.

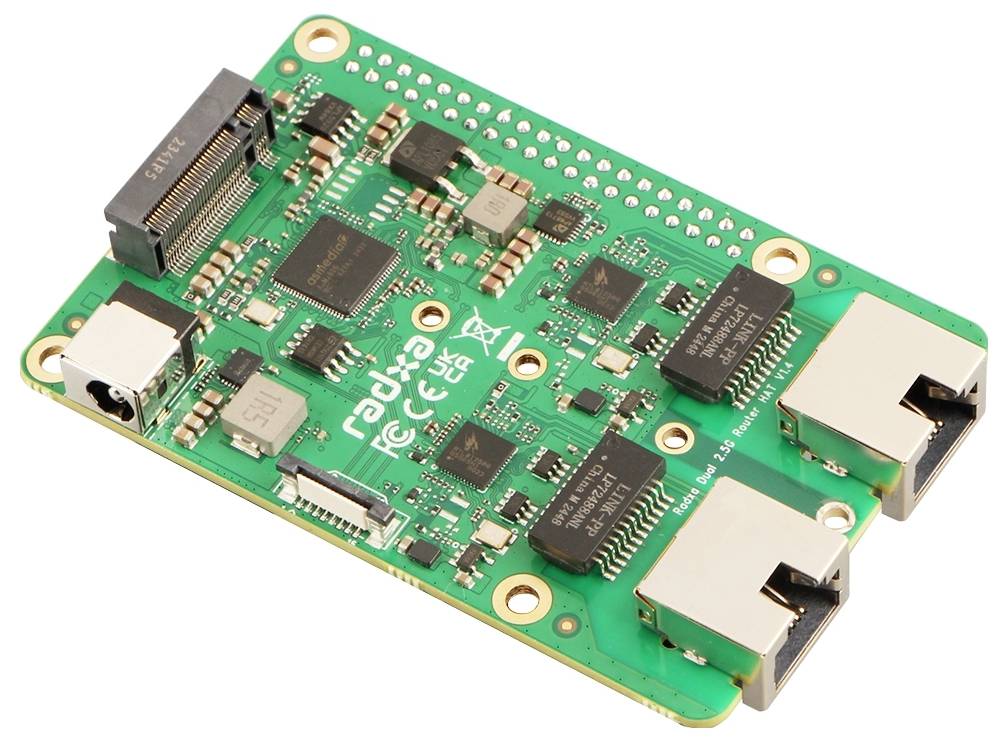

Zelená doska plošných spojov s viacerými čiernymi čipmi, bielymi konektormi a bielym nápisom 'radxa'.

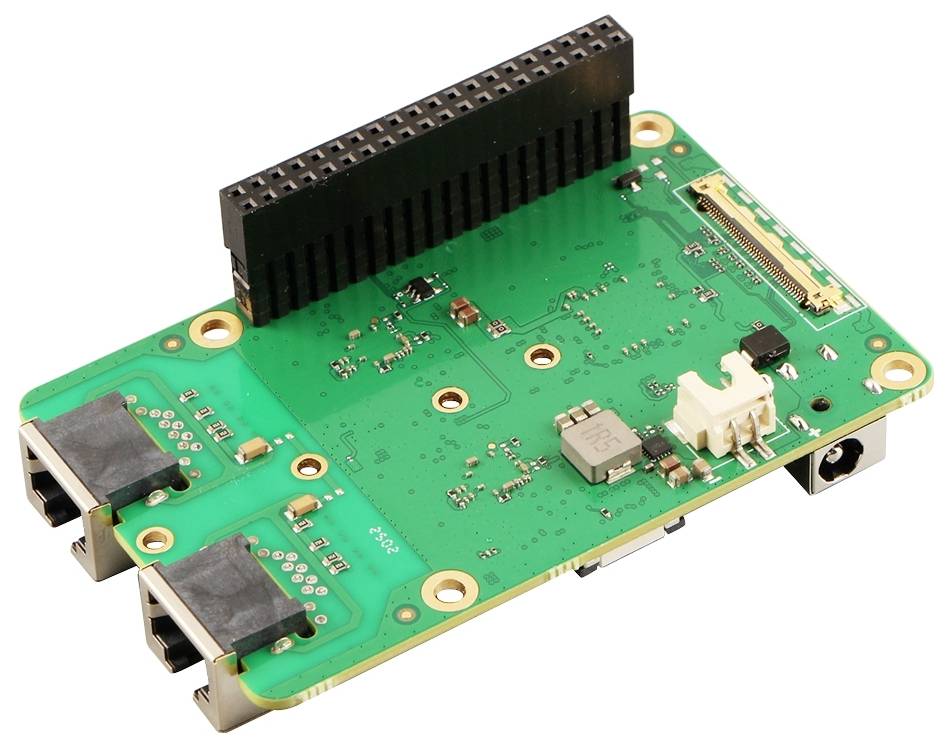

Zelená elektronická doska s viacerými portami a komponentmi.

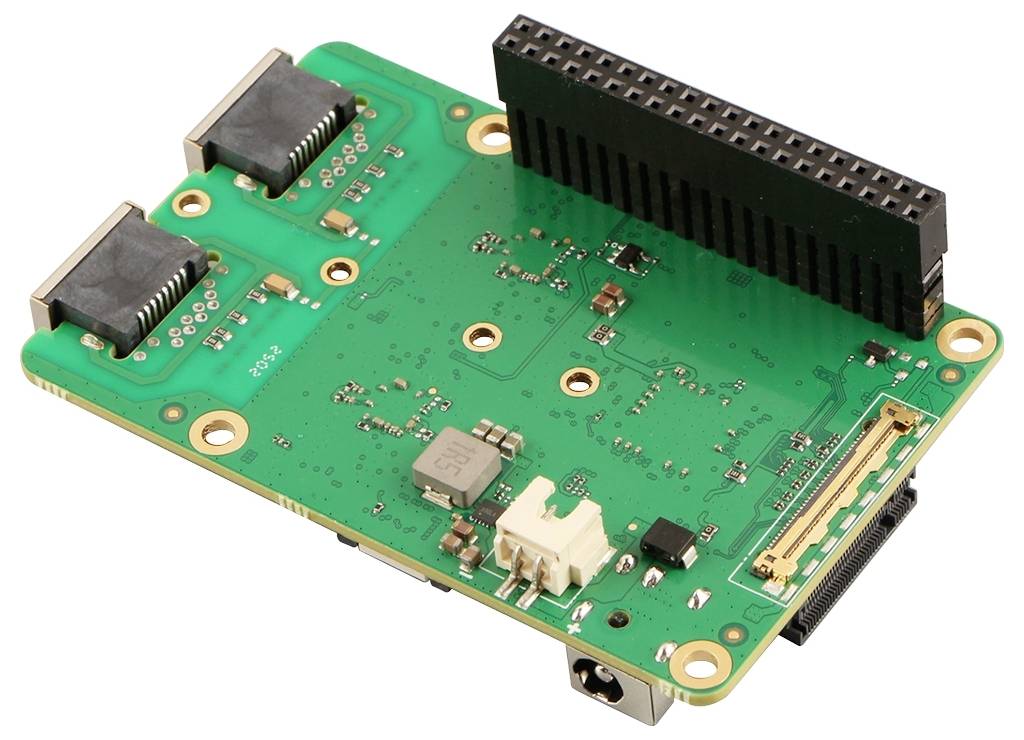

Zelená doska plošných spojov s viacerými portami, vrátane čierneho konektora. Pravdepodobne príslušenstvo pre Raspberry Pi.

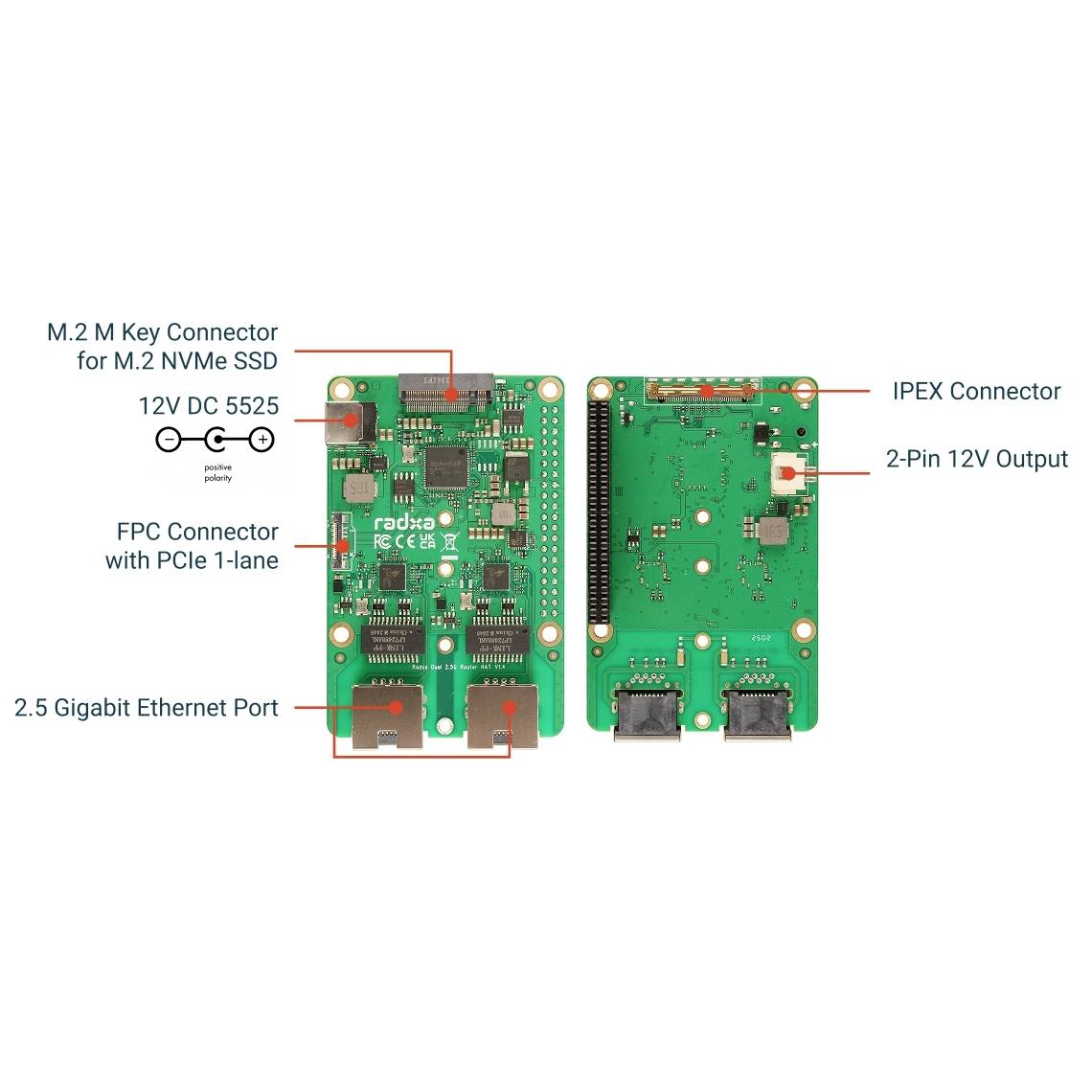

Elektronická doska so štítkami: M.2 M Key konektor pre NVMe SSD, 12V DC 5525, FPC konektor s PCIe 1-lane, 2,5 Gigabitový ethernetový port, IPEX konektor, 2-pinový 12V výstup.

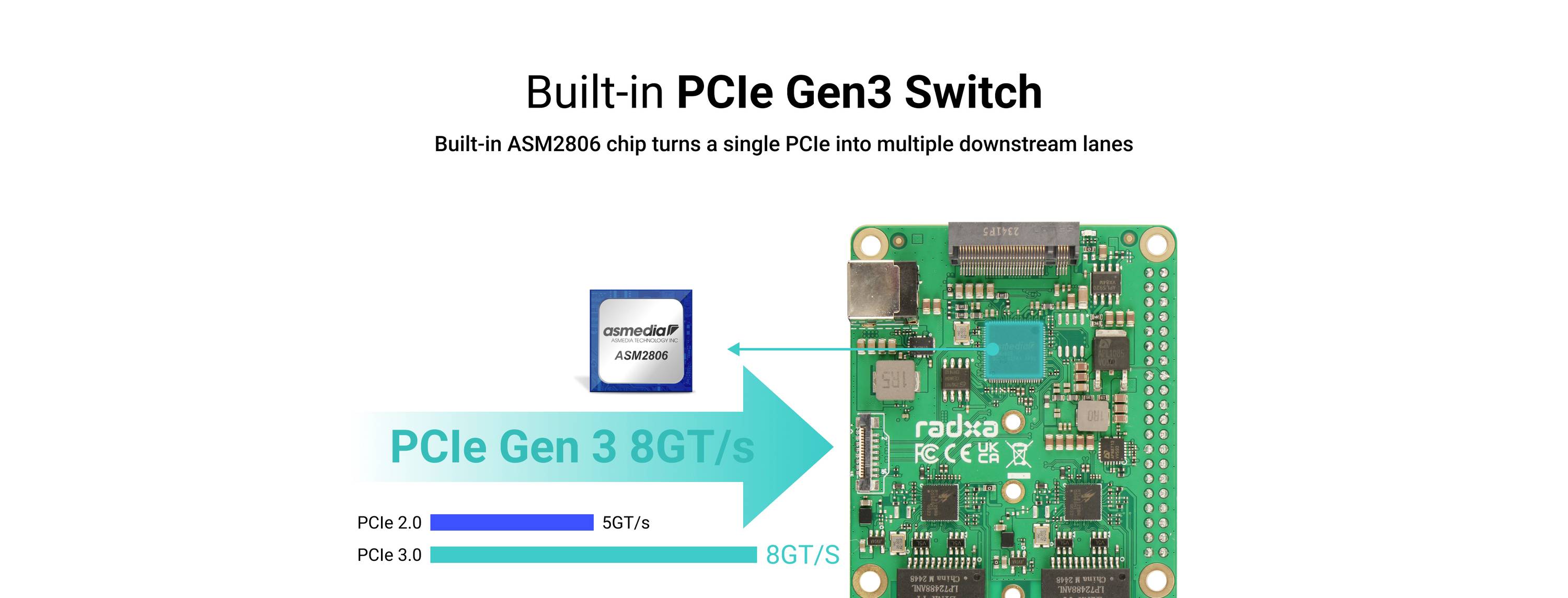

Doska Radxa Rock 5 s integrovaným PCIe Gen3 prepínačom. Zobrazuje čip ASM2806, ktorý rozdeľuje PCIe na viaceré linky. Rýchlosť: 8 GT/s.

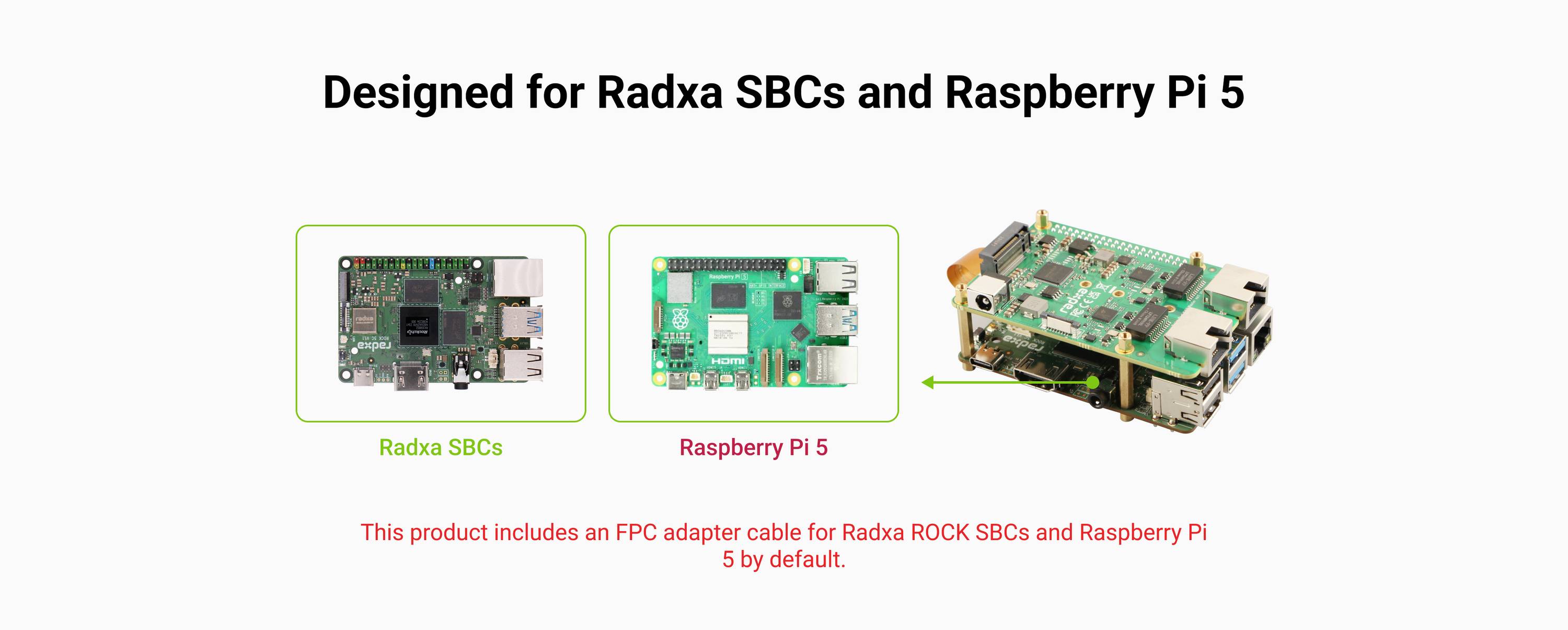

"Navrhnuté pre jednodoskové počítače Radxa a Raspberry Pi 5." Obrázok ukazuje dva jednodoskové počítače s označením: "Radxa SBCs" a "Raspberry Pi 5". Text informuje: Produkt obsahuje štandardne FPC adaptérový kábel.

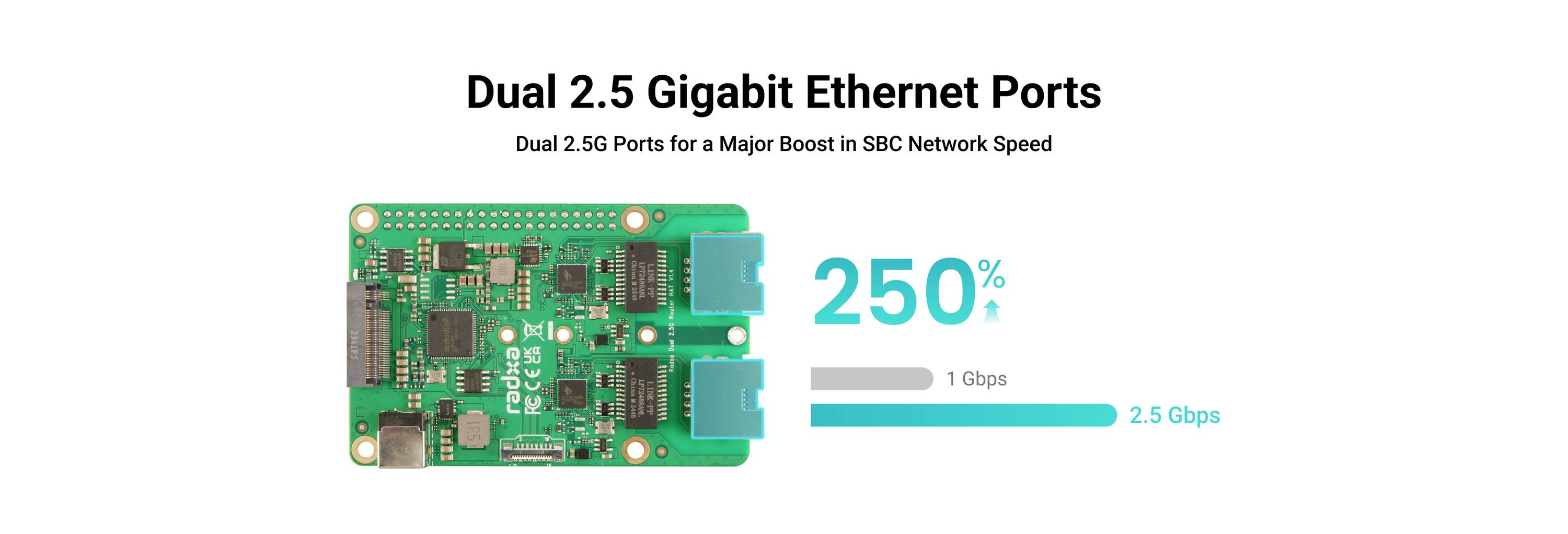

Hardvérový modul s dvoma 2,5-gigabitovými ethernetovými portami pre rýchlejšiu sieťovú rýchlosť. Stĺpcový graf znázorňuje 2,5 Gbps ako 250 % z 1 Gbps.

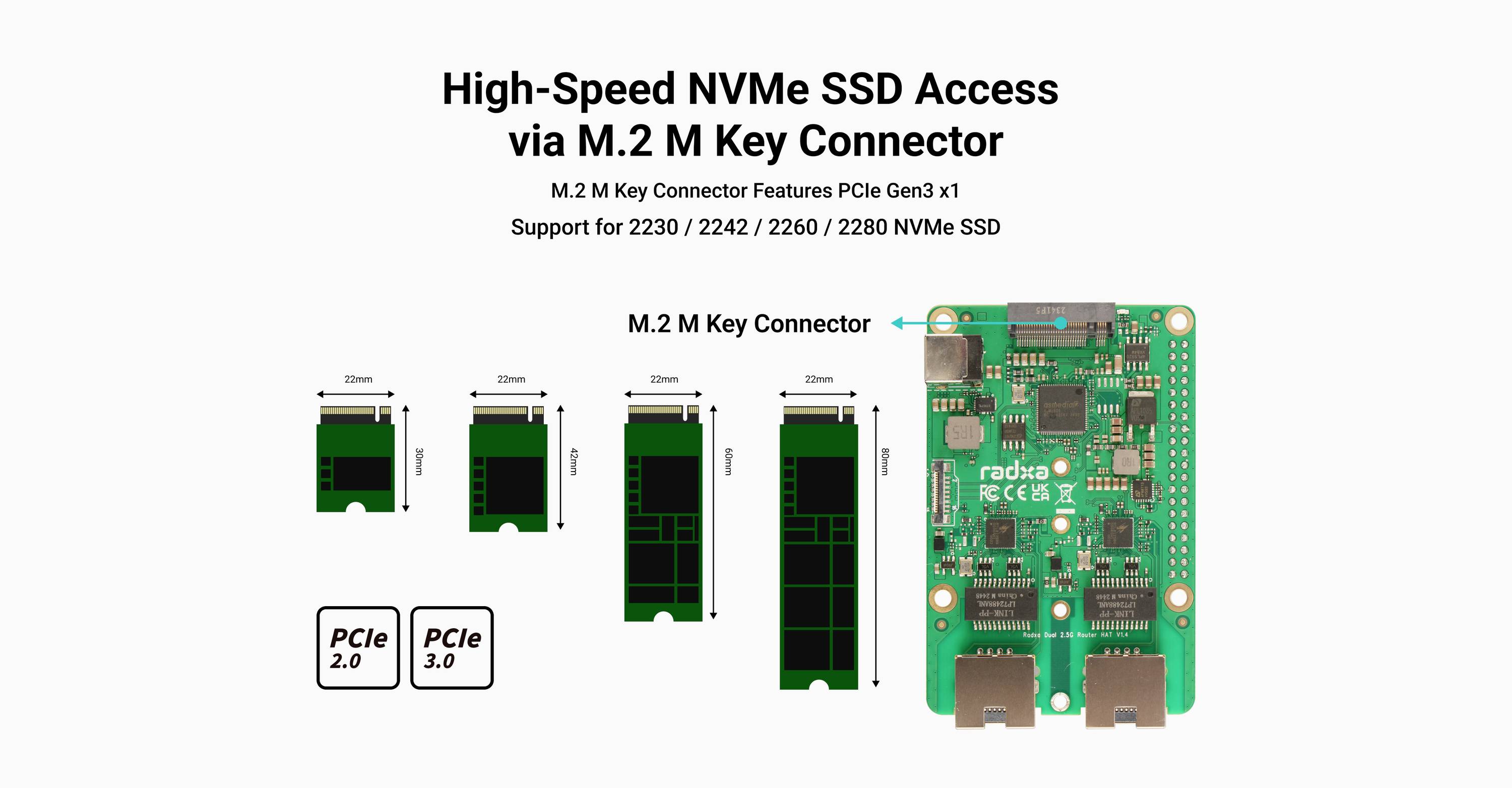

'Znázornenie prístupu k vysokorýchlostnému NVMe SSD cez M.2 M Key konektor. Kompatibilné s PCIe Gen3 x1 pre formáty 2230, 2242, 2260, 2280.'

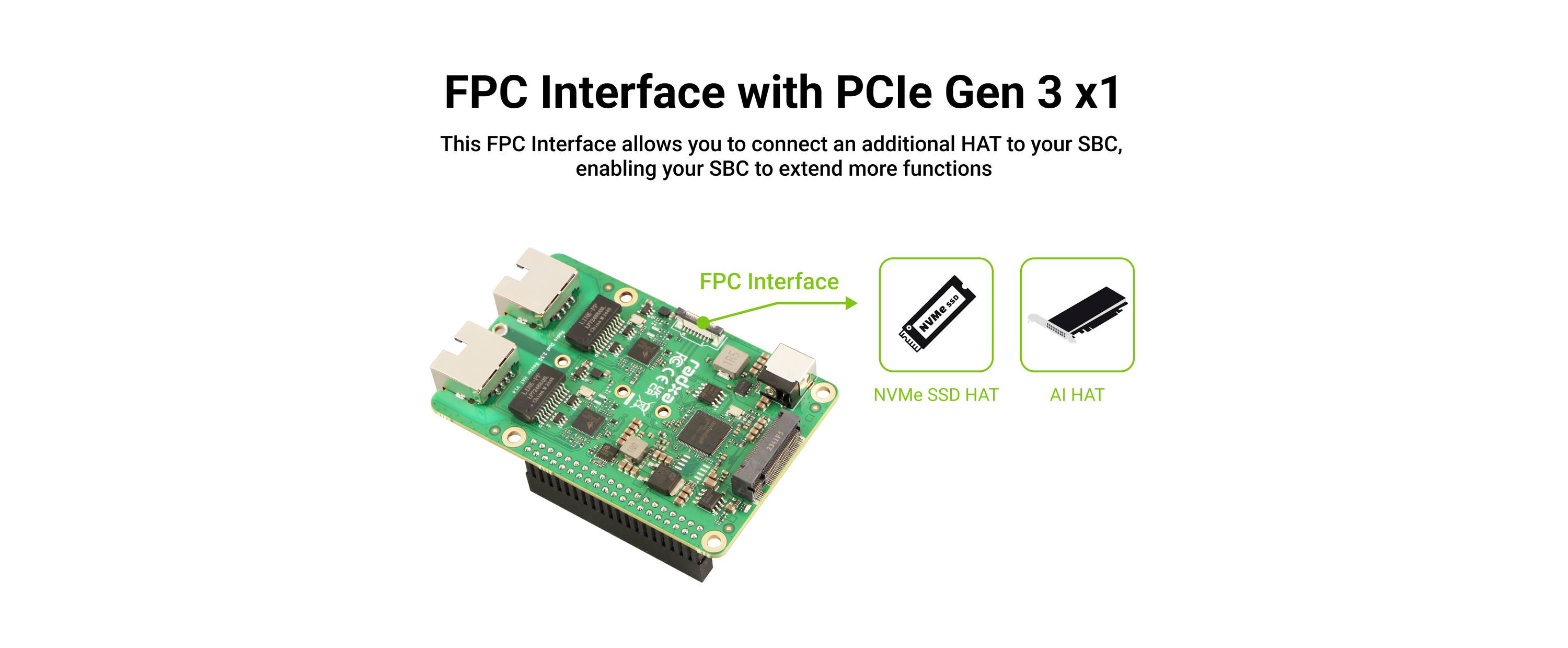

FPC rozhranie s PCIe Gen 3 x1 na rozšírenie funkcií SBC; zobrazené sú moduly M.2 SSD HAT a AI HAT ako rozširujúce moduly.

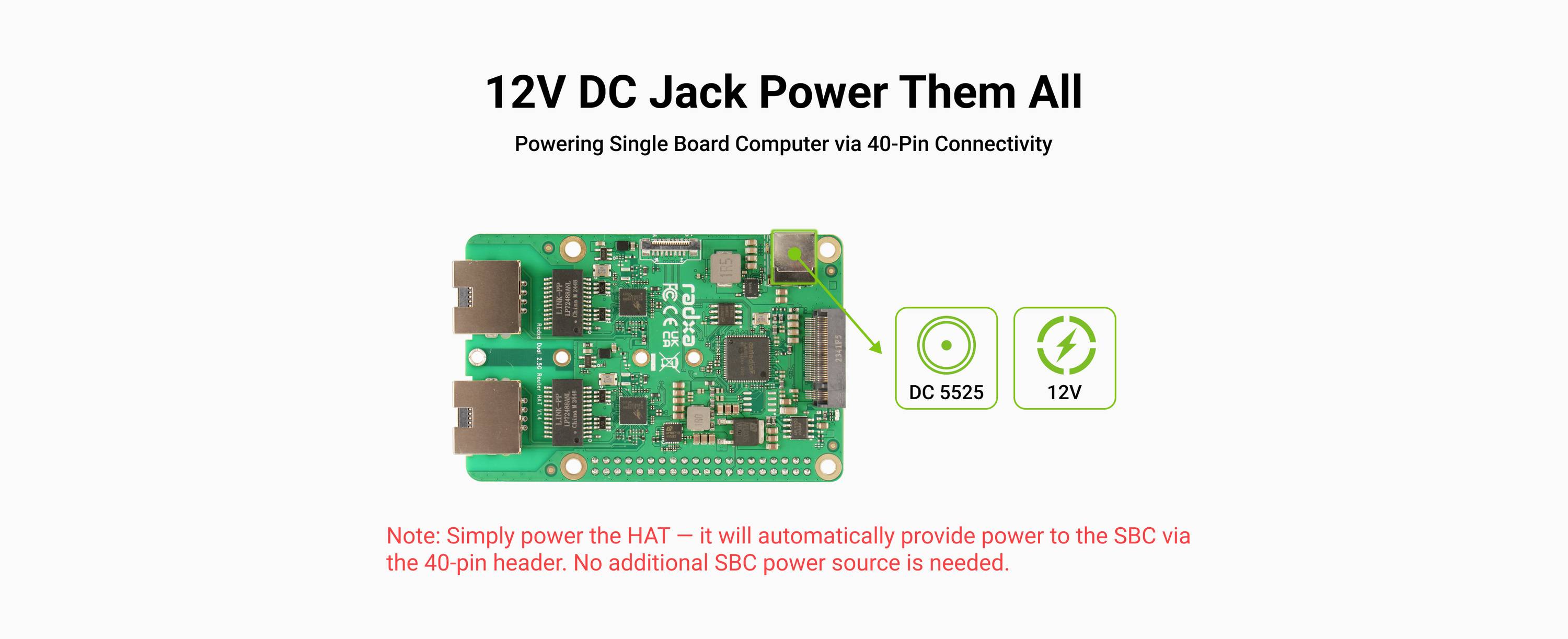

'12V DC Jack Napájajte Všetky'. Doska plošných spojov na napájanie jedného SBC prostredníctvom 40-pinového konektora. Poznámka: HAT automaticky napája SBC.

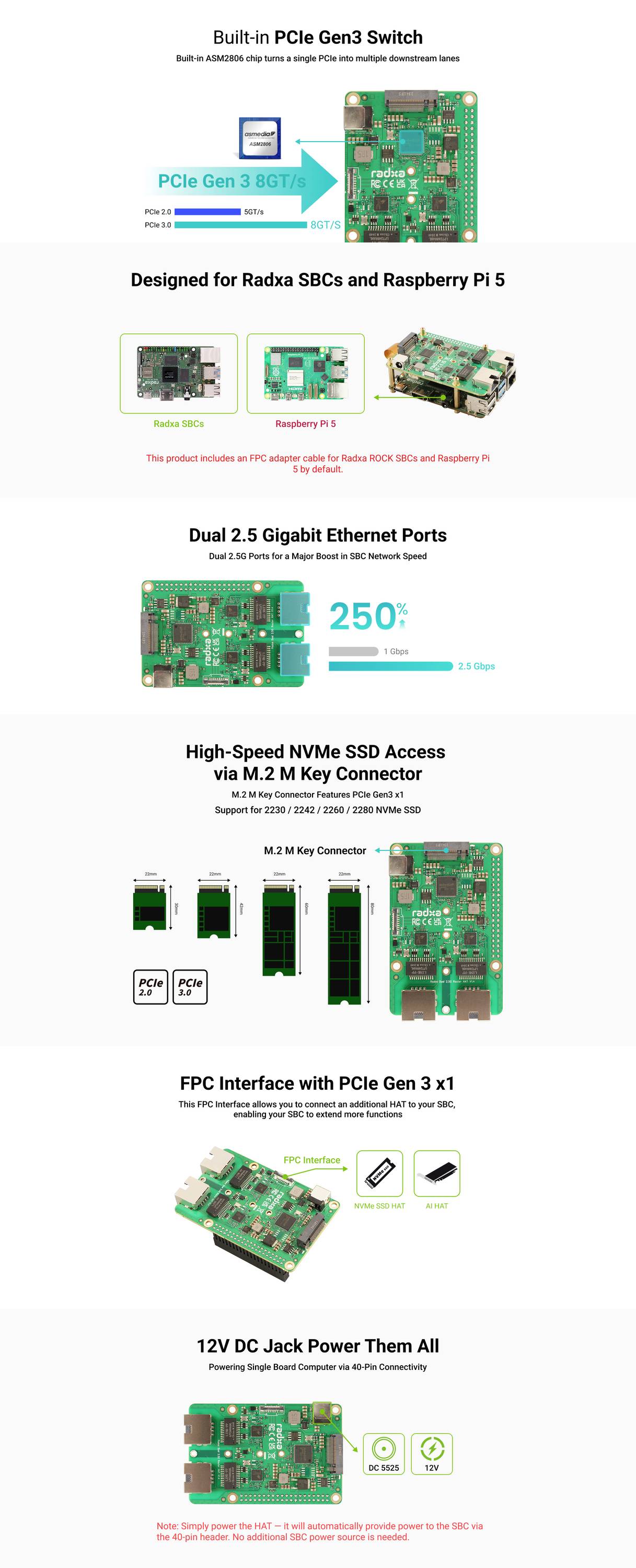

Rozširovacia karta s PCIe Gen3 switchom, kompatibilná s Radxa SBC a Raspberry Pi 5. Ponúka duálny 2,5G Ethernet, prístup k NVMe SSD, FPC rozhranie a 12V DC napájanie.

1/14

Datasheety: (PDF)

Doručenie: Po 14. 9.

157 Ks

Počet

Celkom (55,28 € / kus)

55,28 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Radxa Dual 2,5G Router HAT All-in-One rozšírenie siete a úložiska pre SBC

Prepínač ASM2806 PCIe3.0 poskytuje až 8 Gb/serlane
40P konektor IPEX podporuje funkciu uplinku až po dráhu PCIeGen32
Adaptér IPEX-to-FPC obmedzený na kanál PCIe1 kvôli Raspberry Pi a iným hardvérovým obmedzeniam SBC
Dva 2,5G ethernetové porty pre vysokorýchlostné siete
Kľúčový konektor M.2M podporuje NVMe SSD
Konektor FPC s dráhou PCIe1 pre ďalšie rozšírenie

Technické parametre

Vhodné pre: ROCK Pi a Raspberry Pi 5

Kategória výrobku: vývojová doska

Vhodný pre: Raspberry Pi® 5 B

Vhodné pre: Rock Pi
Raspberry Pi®

Na stiahnutie

Datasheet

Datasheet 3410159 Radxa RA027G3 Vhodné pre: Rock Pi, Raspberry Pi®

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3410159 Radxa RA027G3 Vhodné pre: Rock Pi, Raspberry Pi®

Popis

Radxa Dual 2.5G Router HAT je výkonná rozširujúca karta navrhnutá špeciálne pre Radxa SBC a Raspberry Pi 5.

Tento HAT výrazne zlepšuje sieťové a úložné možnosti prostredníctvom integrovaného prepínacieho čipu PCIe Gen3, ktorý rozširuje jedno PCIe rozhranie na viacero downstream portov:

Dva 2,5 GbE ethernetové porty napájané radičmi RTL8125BG
Jeden M.2 M Key slot pre NVMe SSD
Jeden FPC konektor so signálmi PCIe pre ďalšie rozšírenie

HAT je vybavený 40P IPEX konektorom s možnosťou 2-prúdového PCIe Gen3, hoci pribalená karta adaptéra používa iba 1prúdovú kartu kvôli obmedzeniam kompatibilných SBC.

Vďaka svojej výnimočnej šírke pásma siete, flexibilným možnostiam úložiska a možnostiam rozšírenia je Radxa Dual 2.5G Router HAT ideálny na budovanie vysokovýkonných sieťových zariadení, platforiem okrajových výpočtových systémov a vstavaných systémov.
