RAFI RAMO 22, 1.10.031.001/0000 núdzový vypínač, 35 V, 2 rozpínacie, 1 ks | Conrad Electronic

Červené núdzové tlačidlo so žltým krytom a zeleným prsteňom, používané na bezpečnostné zastavenie strojov alebo zariadení.

Červené núdzové tlačidlo so žltým krytom a zeleným prsteňom, používané na bezpečnostné zastavenie strojov alebo zariadení.

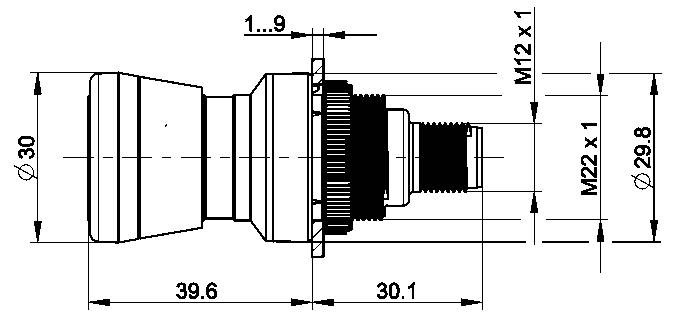

Technický výkres valcovej mechanickej časti s označenými rozmermi: celková dĺžka 39,6 mm, priemer 30 mm, veľkosti závitov M12 x 1 a M22 x 1.

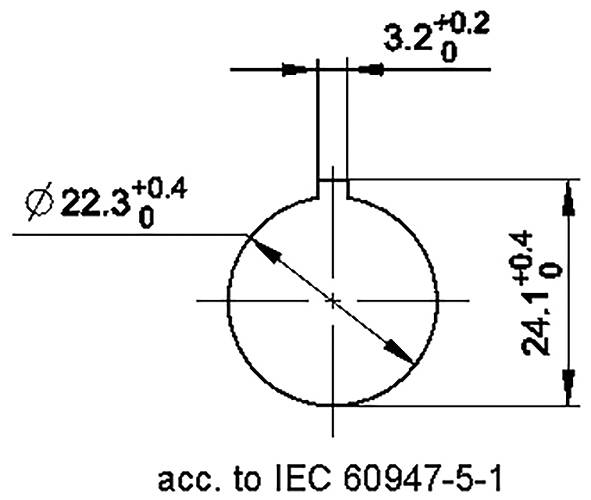

Diagram kruhového objektu s rozmermi: priemer 22,3±0,4 mm, výška 24,1±0,4 mm. Obsahuje vertikálne rozšírenie 3,2±0,2 mm. Označené podľa normy IEC 60947-5-1.

Schéma relé s konfiguráciou vývodov: 1 až 4. Vľavo je znázornená cievka relé a schéma spínača; vpravo je zobrazené usporiadanie vývodov v rozložení so 4 vývodmi.

1/4

RAFI

Datasheety: (PDF)

Doručenie: Ut 6. 10.

50 Ks

Počet

Ks

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: núdzový vypínač

Typ odblokovanie: otočenie

Potlač (motív): núdzové STOP

Typ osvetlenia: bez osvetlenia

Materiál kontaktu: zlato

Typ kontaktu: 2 rozpínacie

Pripojenie: zástrčka M12

Montážne Ø: 22.3 mm

Funkcia: s aretáciou

Dĺžka: 30 mm

Šírka: 30 mm

V: 69.7 mm

Spínacie napätie: 35 V

Spínací prúd (max.): 0.1 A

Typ: RAMO 22

Obsah: 1 ks

Rozmer.: (d x š x v) 30 x 30 x 69.7 mm

Montážna hĺbka: 30.1 mm

Na stiahnutie

Datasheet

Datasheet 3059623 RAFI RAMO 22, 1.10.031.001/0000 núdzový vypínač, 35 V, 2 rozpínacie, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3059623 RAFI RAMO 22, 1.10.031.001/0000 núdzový vypínač, 35 V, 2 rozpínacie, 1 ks
