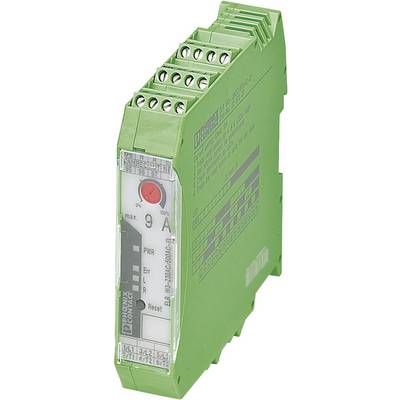

reverzné stýkač Phoenix Contact ELR W3-230AC/500AC-9I 2297060, 230 V/AC, 9 A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reverzné stýkač
Počet pólov
3-pólové
Menovité napätie
230 V/AC
Zaťažovací prúd
9 A
Výkon
4 kW
Datasheety: (PDF)
Počet
Celkom (142,27 € / kus)
174,99 €
-19 %
142,27 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Polovodičový reverzný stýkač „4 v 1“ CONTACTRON
- Ľavá / pravá / ochrana motora / NÚDZOVÉ ZASTAVENIE
- Nahrádza 4 stýkače a 1 termočlánok
- O 75% menej miesta - iba 22,5 mm široké
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
reverzné stýkač
- Typ
ELR W3-230AC/500AC-9I
- Počet pólov
3-pólové
- Menovité napätie
230 V/AC
- Riadiace napätie (min.)
85 V/AC
- Riadiace napätie (max.)
253 V/AC
- Rozsah riadiaceho napätia
85 - 253 V/AC
- Spínacie napätie (min.)
42 V/AC
- Spínacie napätie (max.)
550 V/AC
- Konštantný prúd (max.)
9 A
- Zaťažovací prúd
9 A
4 kW
- Vhodné pre značku
Phoenix Contact
- Vhodné pre sériu
Phoenix Contact rad ELR W3
- Druh montáže
montážna lišta
- Pripojenie
skrutková svorka
IP20
- Min. teplota
-25 °C
- Max. teplota
+70 °C
- Šírka
99 mm
- V
22.5 mm
- Hĺbka
114.5 mm
- Rozmer.
(š x v x h) 99 x 22.5 x 114.5 mm
- Obsah
1 ks
22.5
107 mm
114 mm
1
1
1.5-9 A
ÁNO
92-92 V
92-92 V
IP20
Screw connection
AC
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 503876 reverzné stýkač Phoenix Contact ELR W3-230AC/500AC-9I 2297060, 230 V/AC, 9 A, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 503876 reverzné stýkač Phoenix Contact ELR W3-230AC/500AC-9I 2297060, 230 V/AC, 9 A, 1 ks
Popis
Tieto 3-fázové elektronické reverzné záťažové relé s monitorovaním prúdu kombinujú štyri funkcie v jednej: pravý stýkač, ľavý stýkač, ochranné relé motora a stýkač EMERGENCY STOP do kategórie 3 na spínanie, reverzáciu a ochranu motorov do 4 kW. To značne zjednodušuje inštaláciu a šetrí veľa miesta na montážnej lište. Prepínanie takmer bez opotrebenia zvyšuje desaťnásobne životnosť a tým aj dostupnosť systému. Programovanie menovitého prúdu je možné až po stlačení tlačidla RESET na 6 sekúnd - následná zmena alebo manipulácia neoprávnenými osobami je takmer nemožná. Polovodičový reverzný stýkač je možné ovládať priamo cez PLC a má kontakty diaľkovej signalizácie.
Ľavá / pravá rotácia: Jednoduché ovládanie, uzamykací obvod je už zahrnutý.
Ochrana motora: Pohodlná ochrana prostredníctvom elektronického ochranného relé motora s funkciou automatického a diaľkového resetovania (prepojka vodiča automaticky po 20 minútach, tlačidlo RESET alebo externé tlačidlo).
NÚDZOVÉ ZASTAVENIE: Integrovaná bezpečnostná funkcia umožňuje použitie v aplikáciách dôležitých z hľadiska bezpečnosti.
Tento text bol preložený strojovo.
Ľavá / pravá rotácia: Jednoduché ovládanie, uzamykací obvod je už zahrnutý.
Ochrana motora: Pohodlná ochrana prostredníctvom elektronického ochranného relé motora s funkciou automatického a diaľkového resetovania (prepojka vodiča automaticky po 20 minútach, tlačidlo RESET alebo externé tlačidlo).
NÚDZOVÉ ZASTAVENIE: Integrovaná bezpečnostná funkcia umožňuje použitie v aplikáciách dôležitých z hľadiska bezpečnosti.
Tento text bol preložený strojovo.
Rady
Úroveň bezpečnosti podľa SIL 3 (IEC 61508-1), PL e (ISO 13849) a kat. 3 (EN 954-1). Zariadenia ELR ... I sú vhodné okrem iného na použitie v chemickom a petrochemickom priemysle.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
