Rigol DHO814 digitálny osciloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 ks

Digitálny osciloskop s obrazovkou zobrazuje dva priebežné signály a ich frekvenčné spektrá. Ovládacie tlačidlá a konektory sú viditeľné dole.

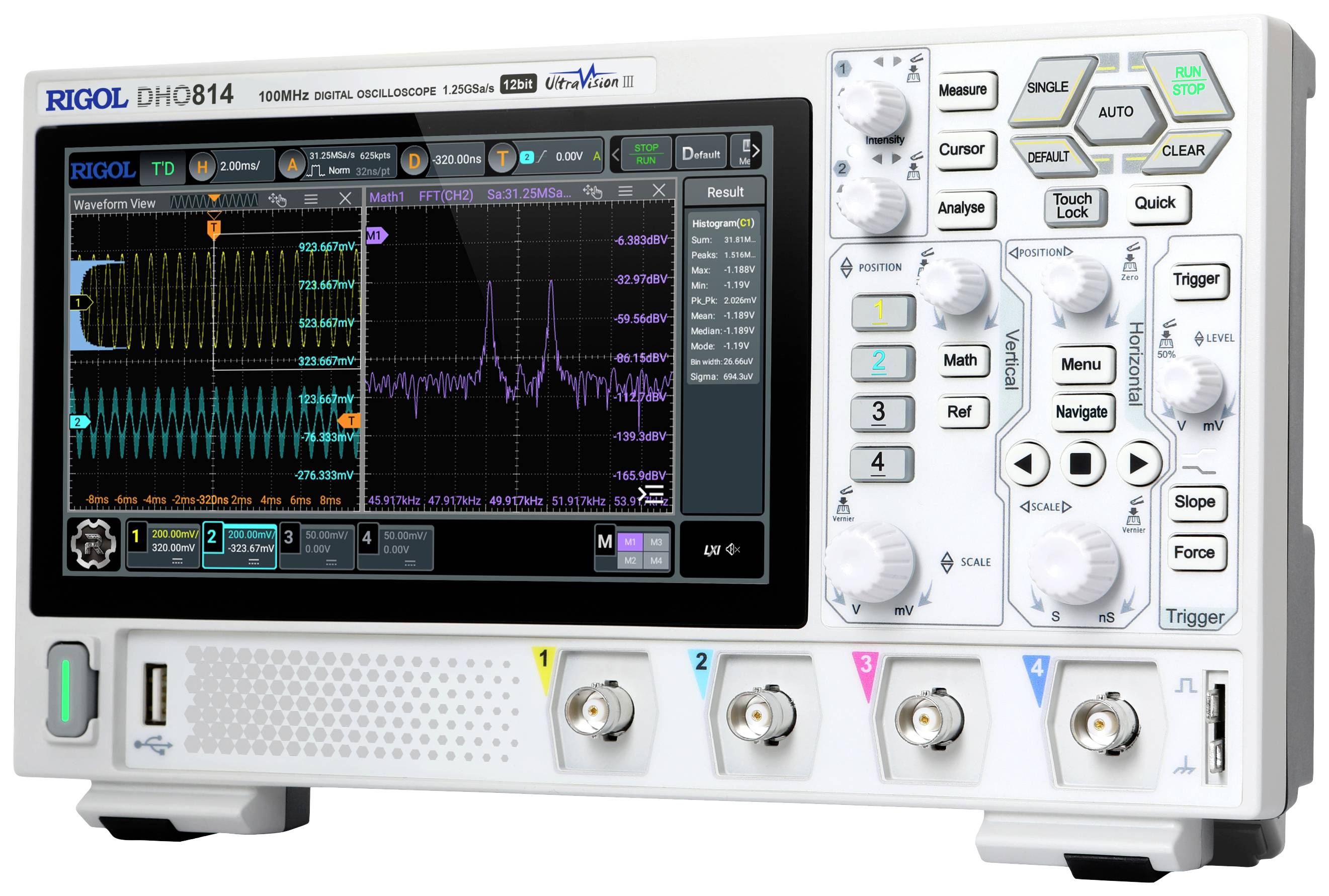

Digitálny osciloskop s farebnou obrazovkou zobrazuje priebeh signálov a namerané hodnoty. Ovládacie tlačidlá a konektory sú umiestnené na prednej strane.

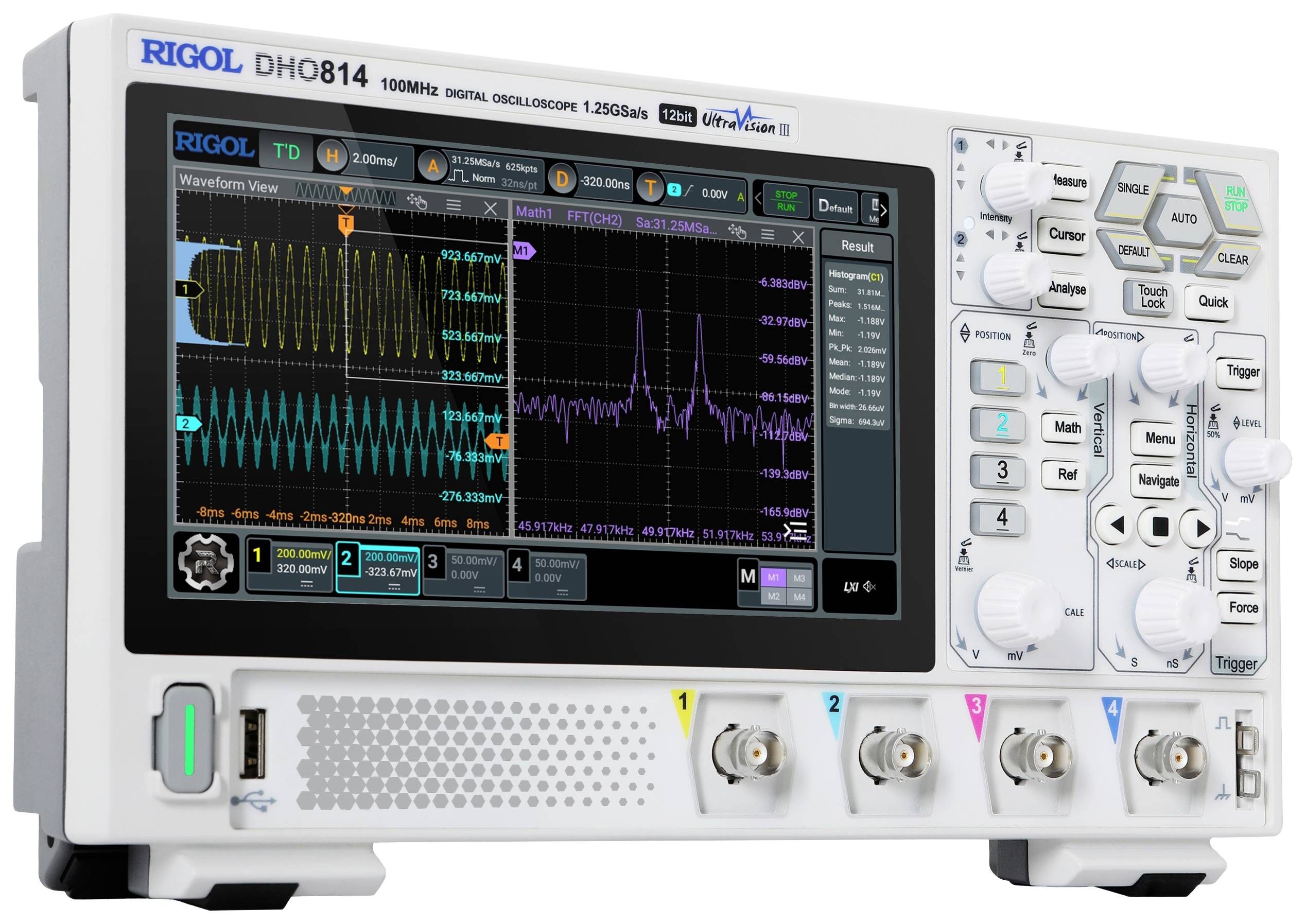

Digitálny osciloskop zobrazuje na obrazovke dva signály: jeden sinusový a druhý s väčšími výkyvmi, spolu s indikátormi frekvencie a napätia.

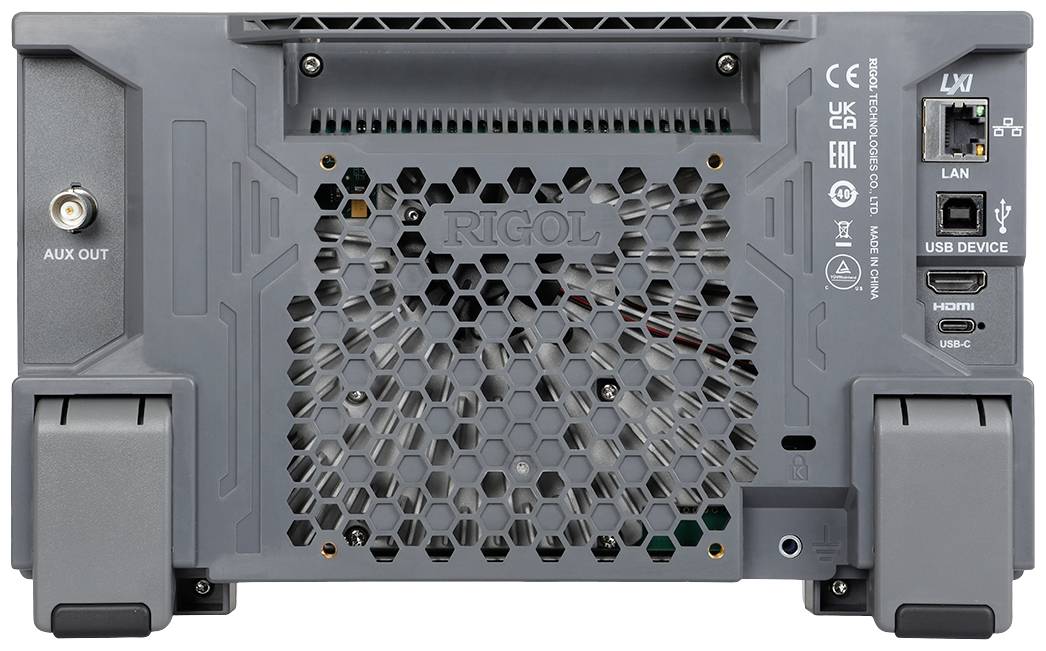

Pohľad zozadu na sivé elektronické zariadenie s vetracími otvormi, ethernetovým (LAN) portom, HDMI, USB a AUX OUT konektorom. Označenia zobrazujú informácie o modeli.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (508,13 € / kus)

508,13 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Kompaktný digitálny multifunkčný osciloskop

100 MHz
Počet analógových vstupov 4

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1.25 GSa/s

Displej: LCD 7" 1024x600, farebný displej

Rozlíšenie: 12 Bit

Veľkosť obrazovky: 17,8 cm

Počet analógových vstupov: 4

: bez certifikátu

Kategória merania: CAT I

Vstupná impedancia: 1 MΩ

Vstupné spojenie: 15 pf

Rozmer.: (d x š x v) 77.38 x 265.35 x 161.75 mm

Hmotnosť: 1.78 kg

Displej: Farebný LCD displej, 1024 x 600

Šírka: 265.35 mm

V: 161.75 mm

Dĺžka: 77.38 mm

Rozhranie: LAN
USB zariadenia
USB-C
HDMI

Hĺbka pamäte na kanál (Mpts): 25 Mpts

Typ: DHO814

Na stiahnutie

Datasheet

Datasheet 2986313 Rigol DHO814 digitálny osciloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2986313 Rigol DHO814 digitálny osciloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 ks

Záručné podmienky

Záručné podmienky 2986313 Rigol DHO814 digitálny osciloskop 100 MHz 1.25 GSa/s 25 Mpts 12 Bit 1 ks

Popis

Séria DHO800 je nový, výkonný a ekonomický digitálny osciloskop spoločnosti RIGOL. Napriek kompaktnému dizajnu ponúka vynikajúci výkon. Ponúka rýchlosť snímania až 1 000 000 wfms/s (v režime UltraAcquire), hĺbku úložiska 25 Mpts, 12-bitové rozlíšenie a nízky šum.

Tento text bol preložený strojovo.

Prevedenie

Veľmi nízka hlučnosť, čistejší signál, nenechajte si ujsť malé signály
Maximálna analógová šírka pásma 100 MHz, 4 analógové kanály, externý spúšťací výstup (štandardný) dostupný pre dvojkanálový model
Rozsah vertikálnej citlivosti: 500 μV/div až 10 V/div
Maximálna rýchlosť snímania 1 000 000 wfms/s (v režime UltraAcquire)
Digitálny fosforový displej s gradáciou intenzity v reálnom čase v 256 úrovniach
Funkcia vyhľadávania a navigácie kriviek umožňuje rýchlejšie odstraňovanie anomálií signálu
