Rigol DHO924 digitálny osciloskop 200 MHz 1.25 GSa/s 50 Mpts 12 Bit 1 ks

Digitálny osciloskop zobrazuje dve vlnové formy na obrazovke. Rôzne merané hodnoty a nastavenia sú viditeľné.

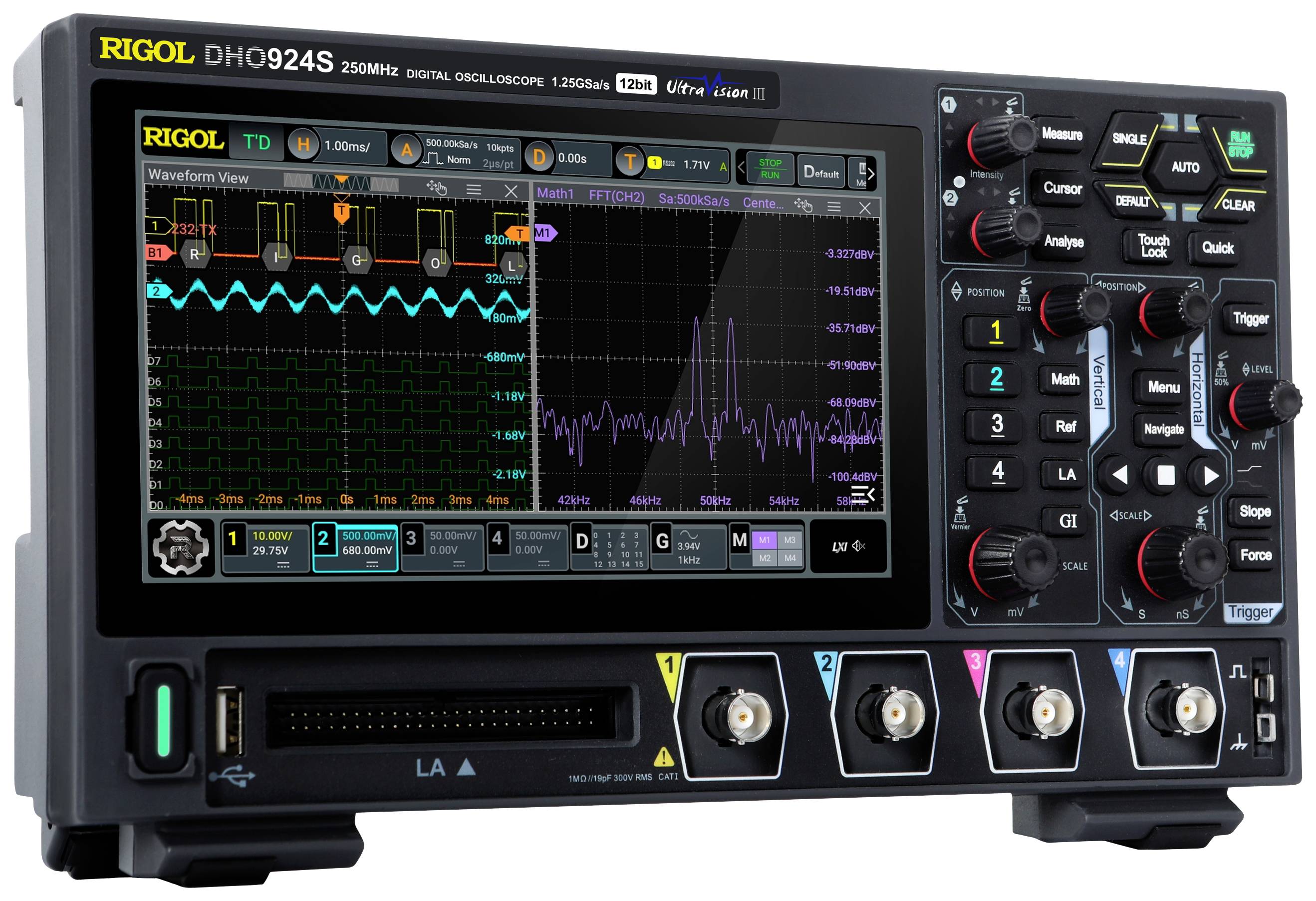

Digitálny osciloskop s farebným displejom zobrazuje rôzne priebehové tvary. Ovládacie tlačidlá a konektory sú umiestnené vpredu.

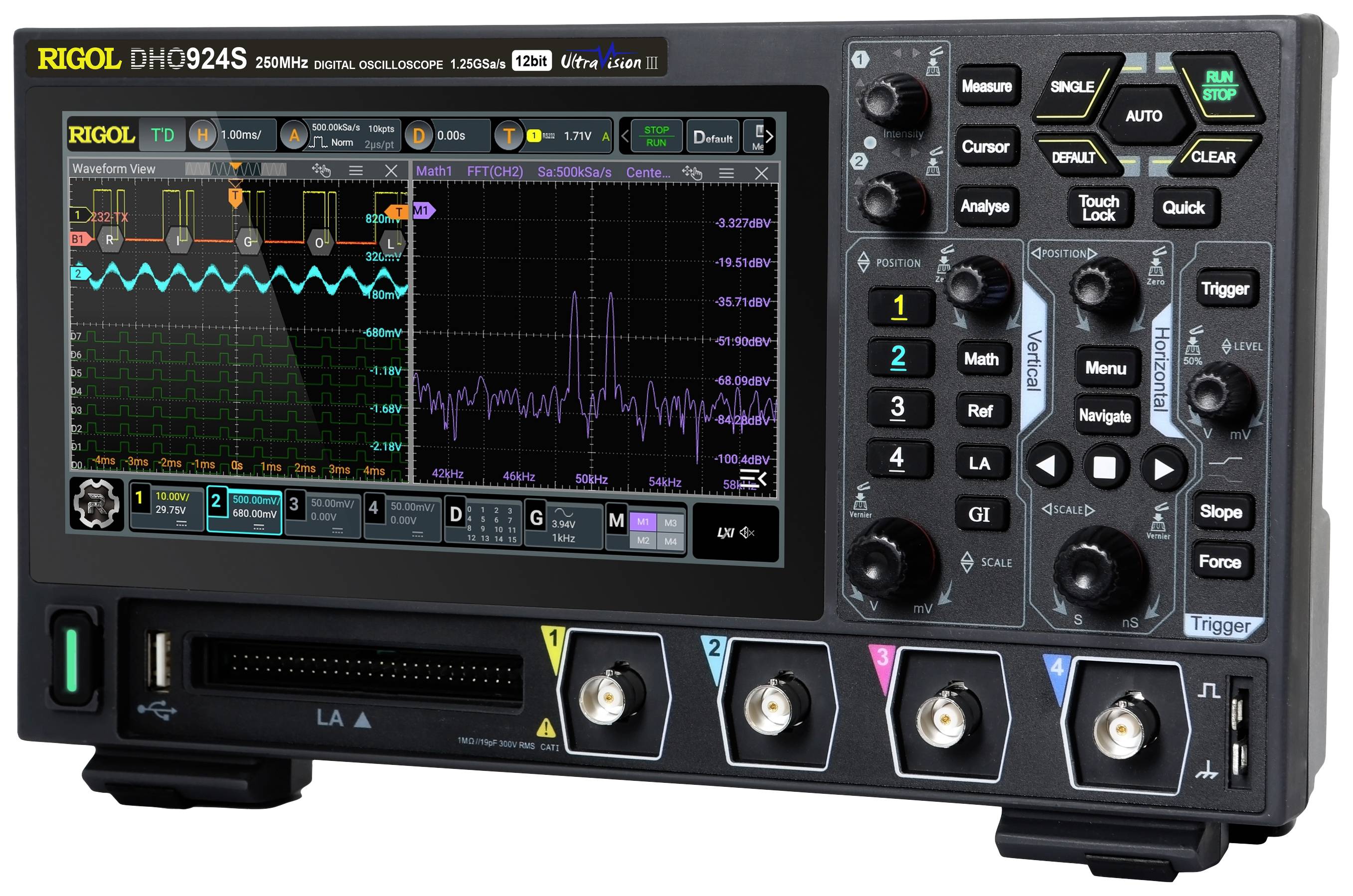

Digitálny osciloskop s dvoma viditelnými vlnovými diagramami na obrazovke. Dôraz na merania a ovládacie prvky.

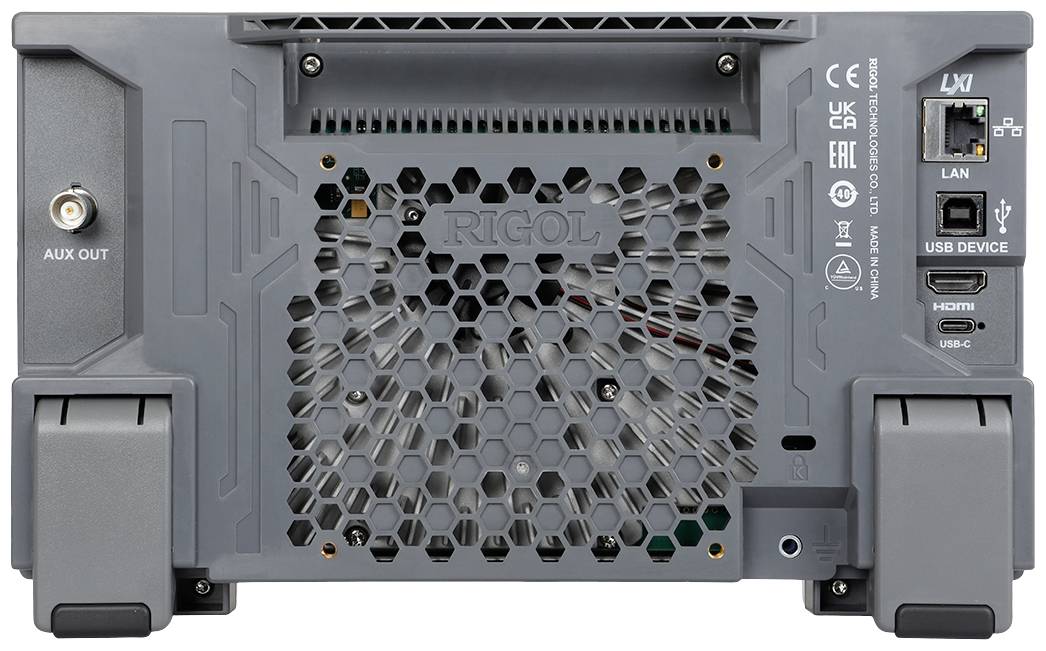

Zadný pohľad elektronického zariadenia s konektormi AUX OUT, LAN, USB DEVICE, HDMI a USB-C. Vetracie mriežky v strede.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (695,12 € / kus)

695,12 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Kompaktný digitálny multifunkčný osciloskop

200 MHz
Počet analógových vstupov 4

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 200 MHz

Vzorkovacej frekvencie na kanál: 1.25 GSa/s

Displej: LCD 7" 1024x600, farebný displej

Rozlíšenie: 12 Bit

Veľkosť obrazovky: 17,8 cm

Počet analógových vstupov: 4

: bez certifikátu

Kategória merania: CAT I

Vstupná impedancia: 1 MΩ

Vstupné spojenie: 15 pf

Rozmer.: (d x š x v) 77.38 x 265.35 x 161.75 mm

Hmotnosť: 1.78 kg

Počet digitálnych vstupov max.: 16

Displej: Farebný LCD displej, 1024 x 600

Šírka: 265.35 mm

V: 161.75 mm

Dĺžka: 77.38 mm

Rozhranie: LAN
USB zariadenia
USB-C
HDMI

Hĺbka pamäte na kanál (Mpts): 50 Mpts

Typ: DHO924

Na stiahnutie

Datasheet

Datasheet 2986307 Rigol DHO924 digitálny osciloskop 200 MHz 1.25 GSa/s 50 Mpts 12 Bit 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2986307 Rigol DHO924 digitálny osciloskop 200 MHz 1.25 GSa/s 50 Mpts 12 Bit 1 ks

Záručné podmienky

Záručné podmienky 2986307 Rigol DHO924 digitálny osciloskop 200 MHz 1.25 GSa/s 50 Mpts 12 Bit 1 ks

Popis

Séria DHO900 je nový, výkonný a ekonomický digitálny osciloskop RIGOL. Napriek kompaktnému dizajnu ponúka vynikajúci výkon. Ponúka rýchlosť snímania až 1 000 000 wfms/s (v režime UltraAcquire), hĺbku úložiska 50 Mpts, 12-bitové rozlíšenie a nízky šum. Je kompaktný a prenosný, takže ho možno ľahko použiť na pracovnom stole, v triede, na testovacom mieste a v iných aplikačných scenároch. Môžete ho umiestniť na pracovný stôl so zloženými alebo rozloženými opornými nohami. Položte ho naplocho na pracovný stôl alebo pripevnite jeho zadný panel k stolovej svorke, aby ste ušetrili miesto.

Tento text bol preložený strojovo.

Prevedenie

Veľmi nízka hlučnosť, čistejší signál, nenechajte si ujsť malé signály
Rozsah vertikálnej citlivosti: 200 μV/div až 10 V/div
Maximálna rýchlosť snímania 1 000 000 wfms/s (v režime UltraAcquire)
Digitálny fosforový displej s gradáciou intenzity v reálnom čase v 256 úrovniach
Integrovaná funkcia AFG, analýza Bodeho grafu, histogram, analýza digitálneho signálu atď.
Funkcia vyhľadávania a navigácie kriviek umožňuje rýchlejšie odstraňovanie anomálií signálu
