Rigol MSO5104 digitálny osciloskop Kalibrované podľa (DAkkS) 100 MHz 2 GSa/s 100 Mpts 8 Bit 1 ks

Digitálny osciloskop zobrazuje viackanálové signálové priebehy na displeji, s rôznymi meracími parametrami a ovládačmi.

Čierne elektronické zariadenie, pohľad z boku, s viacerými otočnými gombíkmi a konektormi.

Čierne elektronické zariadenie stojace vertikálne, s viacerými tlačidlami na boku, pravdepodobne rádiostanica alebo zosilňovač.

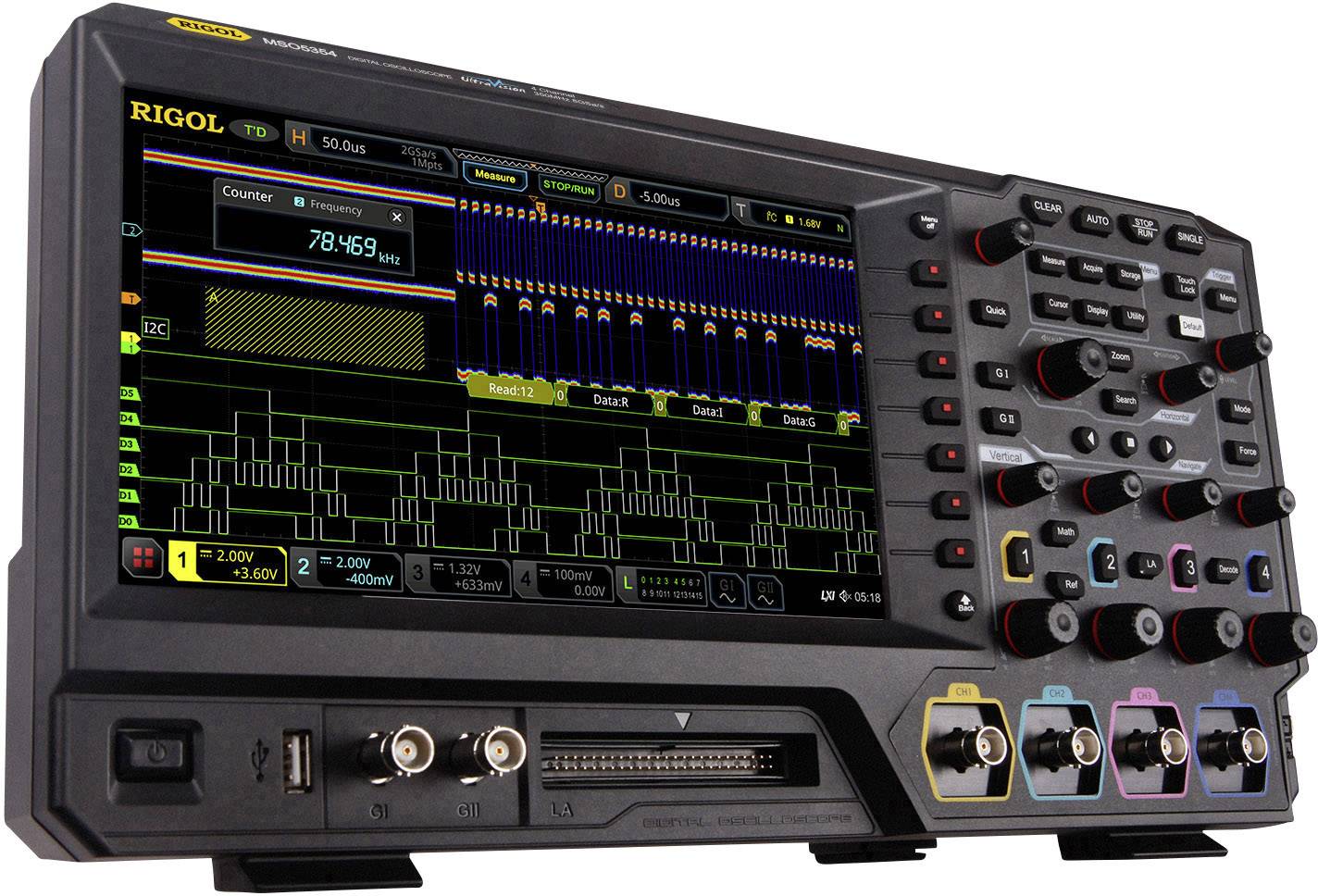

Osciloskop zobrazuje viaceré digitálne a analógové signály na farebnej obrazovke, aby analyzoval elektronické signály.

1/4

Dodatočné informácie:

Doručenie: Pi 25. 9.

Počet

Set(y)

Celkom (1 459,35 € / kus)

1 459,35 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Digitálny osciloskop Rigol MSO5104

Šírka pásma 100 MHz
Počet analógových vstupov max. 4
Vzorkovacia frekvencia 8 GSa / s
Hĺbka pamäte 100 Mpts

Technické parametre

16 digitálnych vstupov (vyžaduje sa PLA2216 - nie je súčasťou balenia)

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 2 GSa/s

Displej: LCD

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 22,86 cm

Počet analógových vstupov: 4

: DAkkS

Kategória merania: CAT I

Vertikálna odchýlka: 1 mV / div - 10 V / div

Vstupná impedancia: 1 MΩ ±1 %

Vstupné spojenie: AC alebo DC

Napájanie: 100 V - 240 V

Rozmer.: (d x š x v) 130 x 367 x 200 mm

Hmotnosť: 3.5 kg

Displej: 1 024 x 600

Šírka: 367 mm

V: 200 mm

Dĺžka: 130 mm

Rozhranie: LAN
USB

Hĺbka pamäte na kanál (Mpts): 100 Mpts

Typ: MSO5104

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2388367 Rigol MSO5104 digitálny osciloskop Kalibrované podľa (DAkkS) 100 MHz 2 GSa/s 100 Mpts 8 Bit 1 ks

Popis

Model MSO5104 je 100-kanálový 4-kanálový digitálny osciloskop so vzorkovacou frekvenciou 8 GS / s / kanálom a vynikajúcimi vlastnosťami, ako sú: veľmi veľká hĺbka pamäte až 200 miliónov bodov, ako aj integrované spúšťanie sériovej zbernice a 9-palcový dotykový farebný displej pre optimálne zobrazenie meraných signálov. Ovládanie cez LAN, USB a HDMI je štandardom, rovnako ako mnoho matematických funkcií.

Tento text bol preložený strojovo.

Prevedenie

Automatické meranie 41 parametrov krivky; Hardvérová funkcia merania celej pamäte
Rôzne spúšťače a dekódovania pre sériové protokoly
Až 450 000 snímok s hardvérovými funkciami v reálnom čase a nepretržitým nahrávaním a prehrávaním kriviek
9-palcová kapacitná viacdotyková obrazovka, 256-stupňový displej úrovne intenzity
Jedinečná ponuka online upgradu
Nový a filigránsky priemyselný dizajn, ľahko použiteľný
Integruje 7 nezávislých prístrojov do 1: digitálny osciloskop, logický analyzátor, spektrálny analyzátor, generátor ľubovoľných kriviek (voliteľné), digitálny voltmetr, počítadlo kmitočtov, analyzátor protokolu (voliteľné)
