Schabus 200361 miniatúrny hladinový spínač | Conrad Electronic

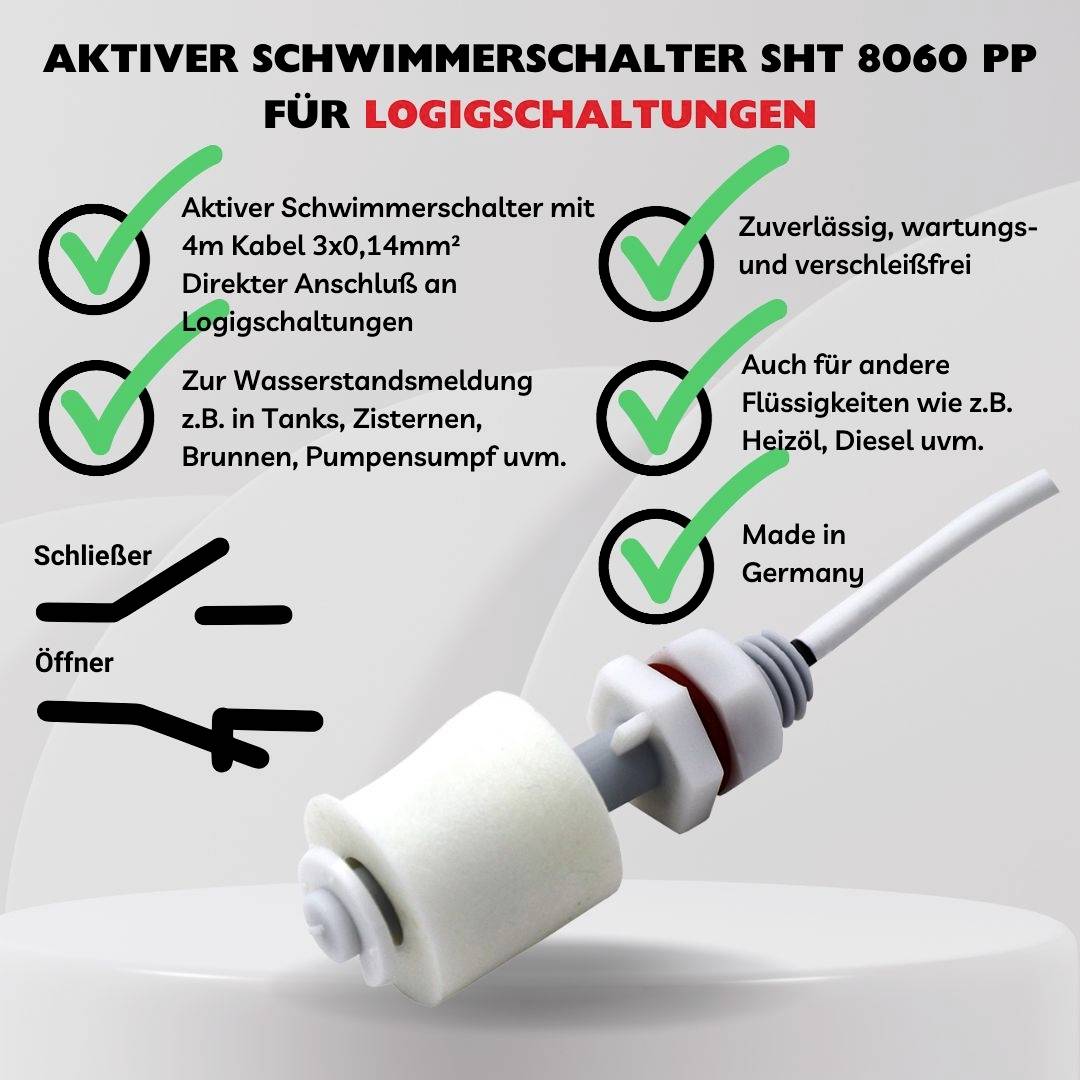

Plávajúci magnetický spínač s bielym valcom a káblom, používaný na zisťovanie hladiny kvapalín.

Plávajúci magnetický spínač s bielym valcom a káblom, používaný na zisťovanie hladiny kvapalín.

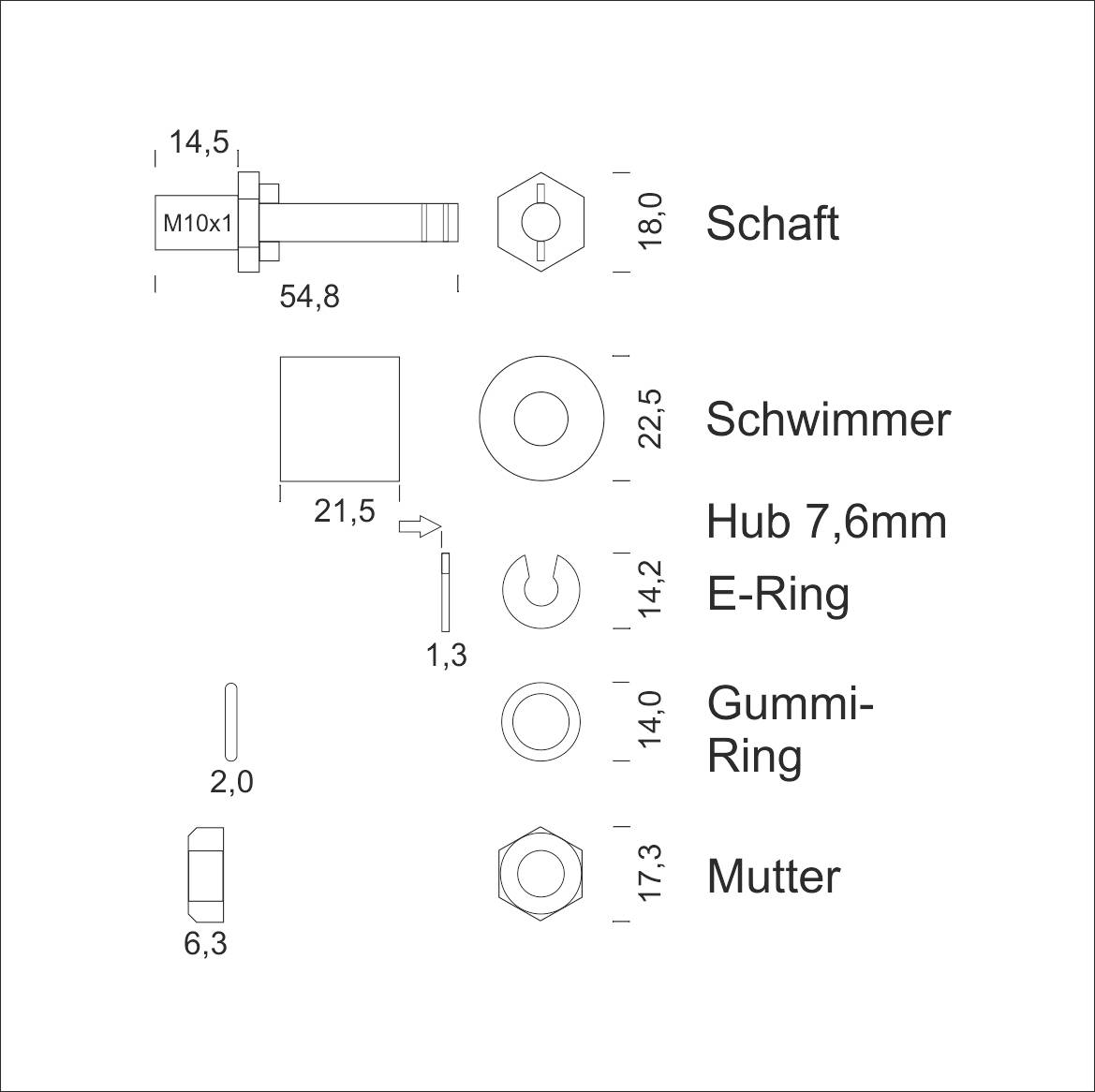

Rozložený výkres mechanickej súčiastky s popiskami: Hriadeľ, Plavák, Zdvih 7,6 mm, E-krúžok, Gumový krúžok, Matica. Rozmery v milimetroch.

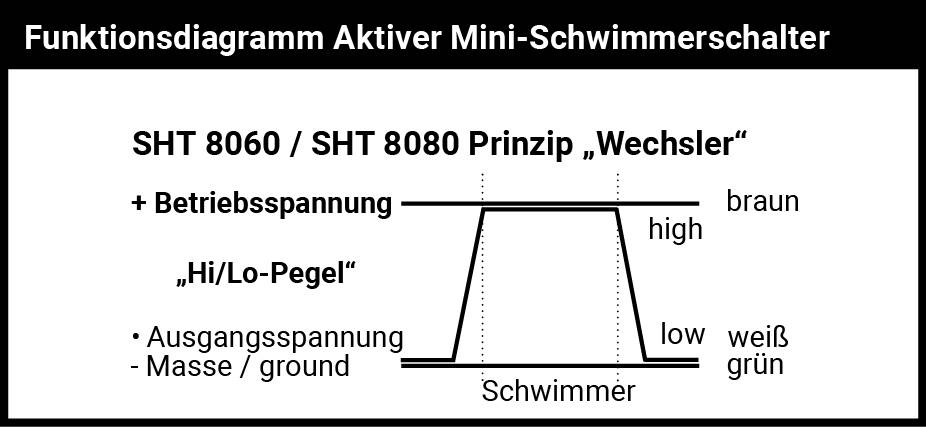

Funkčný diagram aktívneho mini-plaváčikového spínača znázorňuje jeho funkciu s označením vysokej a nízkej hladiny.

1/3

Schabus

Datasheety: (PDF)

Deutsch (Deutschland)

Doručenie: Ut 13. 10.

2 Ks

Počet

Ks

Celkom (58,53 € / kus)

58,53 €

bez DPH.

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SHT 8060 Aktívny mini plavákový spínač

Technické parametre

Prevádzkové napätie Ub: 5… 42 voltov = DC
Výstupné napätie Lo / Hi: 0 voltov / Ub - 0,1 voltu
Aktuálne obmedzenie: Áno, 1 kΩ
Spínacia frekvencia: 1 miliarda @ 5 V / 1 mA
Princíp spínania: jazýčkový kontakt, prepínací kontakt
Pripojovací kábel: 4 metre, 3-žilový, biely, Ø 23 mm
Funkčný rozsah: -1 ° C… max. 6 ° C
Montážna poloha: zvislá, max. 30 ° sklon

Kategória výrobku: miniatúrny hladinový spínač

: IP67

Rozmer.: (Ø x v) 23 mm x 58 mm

V: 58 mm

(Ø): 23 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 2239463 Schabus 200361 miniatúrny hladinový spínač

Návod na obsluhu a bezpečnostné pokyny

Deutsch (Deutschland)

Návod na obsluhu a bezpečnostné pokyny 2239463 Schabus 200361 miniatúrny hladinový spínač

Popis

Aktívny plavákový mini plavákový spínač je napájaný jednosmerným napätím a pri aktivácii vráti pri zvýšení hladiny vody prúdovo obmedzenú úroveň napätia. Ideálne pre priradenie nepoužívaných analógových vstupov v domácich automatizačných a riadiacich systémoch budov.
Nie je vhodné na pripojenie k vodným alarmom Schabus.
