Schabus 300267 detektor oxidu uhličitého s externým senzorom 230 V Detekované oxidu uhličitého (CO2)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
13 Ks
Počet
Celkom (321,14 € / kus)
321,14 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Výstražné zariadenie CO2 na oxid uhličitý GX-D500 Prof
- Externý NDIR senzor predmontovaný na 4-metrovom kábli
- Predbežný alarm pri 1,5 % CO2 a hlavný alarm pri 3,0 % CO2
Technické parametre
- Prevádzkové napätie: 100 - 240 V AC / 50 - 60 Hz
- Príkon: max 10 VA, typ 3 VA, v závislosti od prevádzkového stavu
- Technológia senzorov: optická, infračervená absorpcia, NDIR
- Typická doba odozvy T90: približne 90 sekúnd
- Alarm reléového kontaktu Re1: 250 V~ AC / 5 A (plávajúci prepínací kontakt)
- Porucha kontaktu relé Re2: 60 V= DC / 5 A (bezpotenciálový prepínací kontakt)
- Riadiaca jednotka akustického tlaku: 85 dB(A) (100 cm vzdialenosť)
- Riadiaca jednotka verzie softvéru: od P0.12
- Funkčný rozsah riadiacej jednotky: -15 °C … +45 °C / 10 … 90 % rH, bez kondenzácie
- Funkčný rozsah snímača: 0 °C … 50 °C / 10 … 90 % rH, bez kondenzácie
- Kábel snímača: 3 x 0,14 mm² - LiYY - 4 m - čierny - Ø 3,5 mm, možno predĺžiť o 3 x 1,5 mm² až na 100 metrov
- Životnosť senzora cca: 8 až 10 rokov (90% senzorov)
- Trieda ochrany výstražného zariadenia / snímača: IP 20 / IP 54
- Rozmery Senzor (V x Š x H): 88 x 58 x 38 mm
- Kategória výrobku
detektor oxidu uhličitého
- Vlastnosti hlásiče
s externým senzorom
- Detekované
oxidu uhličitého (CO2)
- Napájanie
230 V
- Šírka
160 mm
- V
80 mm
- Hĺbka
55 mm
- Obsah
1 ks
- Rozmer.
(š x v x h) 160 x 80 x 55 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2576084 Schabus 300267 detektor oxidu uhličitého s externým senzorom 230 V Detekované oxidu uhličitého (CO2)
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2576084 Schabus 300267 detektor oxidu uhličitého s externým senzorom 230 V Detekované oxidu uhličitého (CO2)
Prehlásenie o zhode
Prehlásenie o zhode 2576084 Schabus 300267 detektor oxidu uhličitého s externým senzorom 230 V Detekované oxidu uhličitého (CO2)
Popis

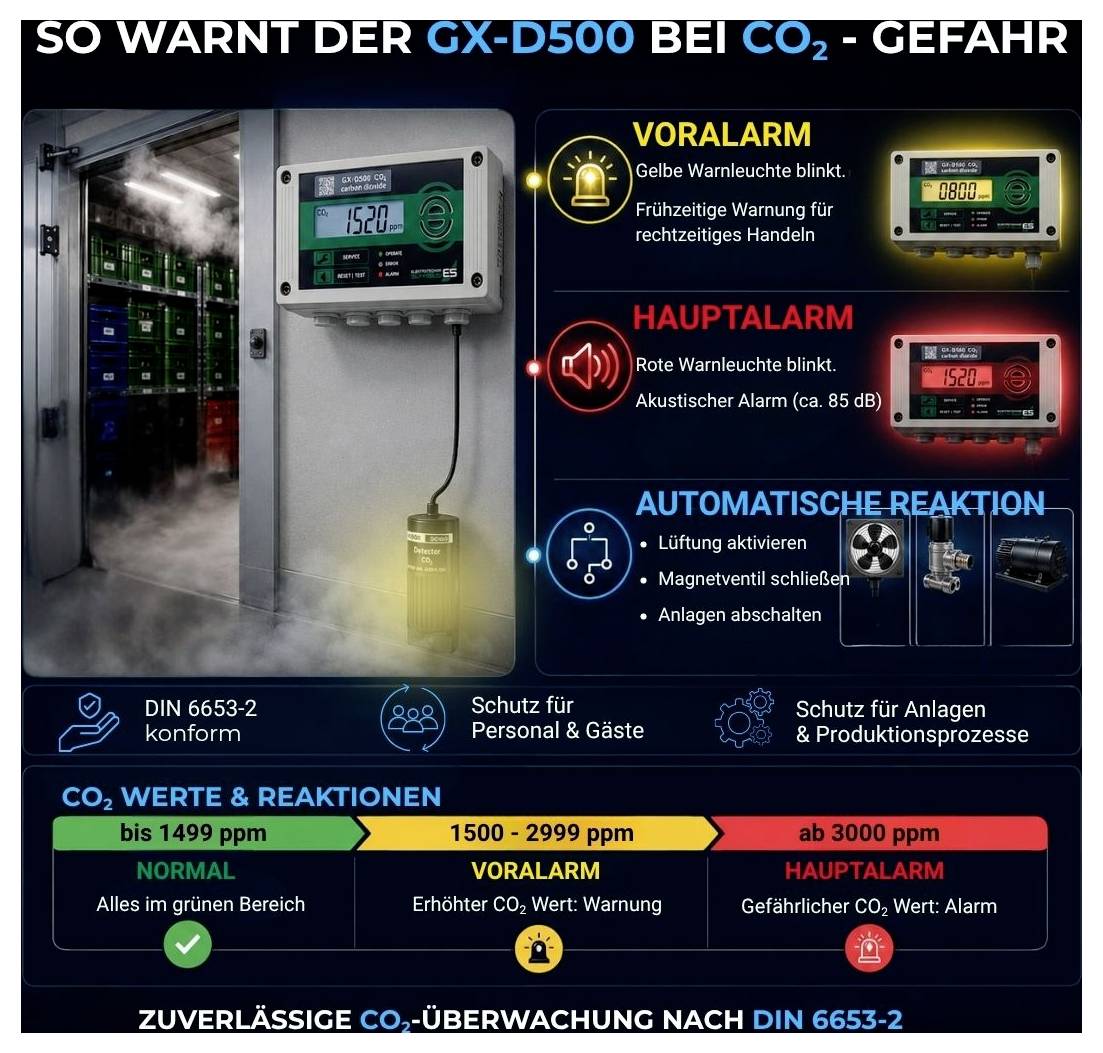

Detektor CO2 GX-D500 je profesionálne výstražné zariadenie s pevnými prahovými hodnotami alarmu 1,5 % CO2 pre predbežný alarm a 3,0 % CO2 pre hlavný alarm. Aplikácie sú rôznorodé, od monitorovania veľkých tlakových fliaš s CO2 pre dávkovače vody až po bezpečnosť práce pri spracovaní a skladovaní suchého ľadu.
Prahová hodnota alarmu, ktorá je jasne vnímateľná akusticky aj vizuálne, bola zámerne zvolená tak vysoko, aby zlá kvalita vnútorného ovzdušia spôsobená vydychovaným CO2 ľuďmi neviedla k falošným poplachom, ale aby sa okamžite a spoľahlivo zistili poruchy technických systémov.
Externý senzor s ochranou IP54 proti striekajúcej vode je predmontovaný so 4 metre dlhým 3-žilovým káblom. Kábel senzora je možné predĺžiť až na 100 metrov pomocou kábla 3x 1,5 mm².

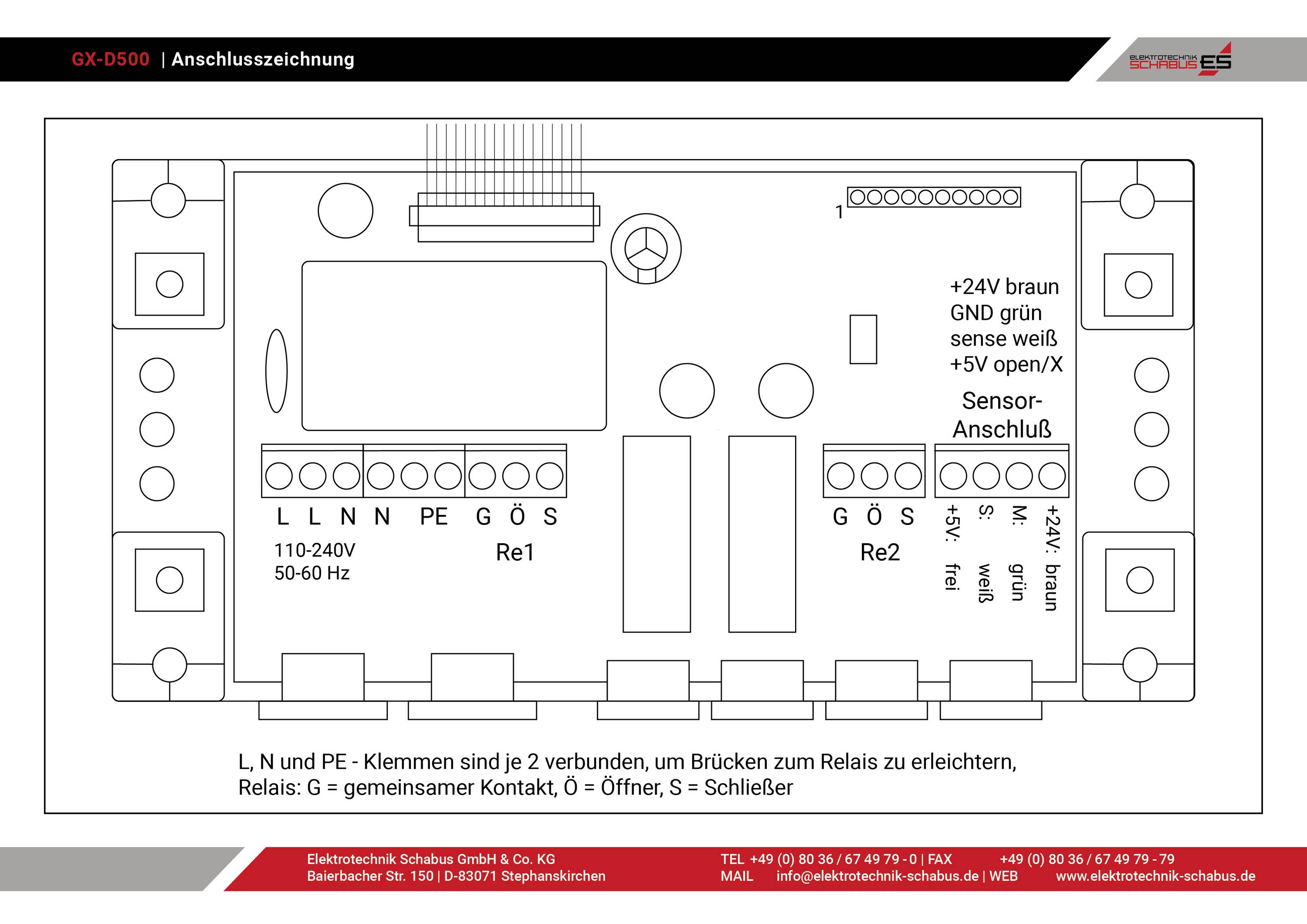

V prípade alarmu sa zapne bezpotenciálové prepínacie relé (230 V~ / 5 A), ktoré môže napríklad aktivovať nútené vetranie alebo zatvoriť magnetické uzatváracie ventily. Ďalšie bezpotenciálové prepínacie relé (60 V = / 5 A) spína v prípade technických porúch zistených samotným zariadením a informuje tak napríklad systém riadenia budovy. V monitorovacom režime sú obe relé pod napätím a v prípade alarmu/poruchy sa rozpoja.

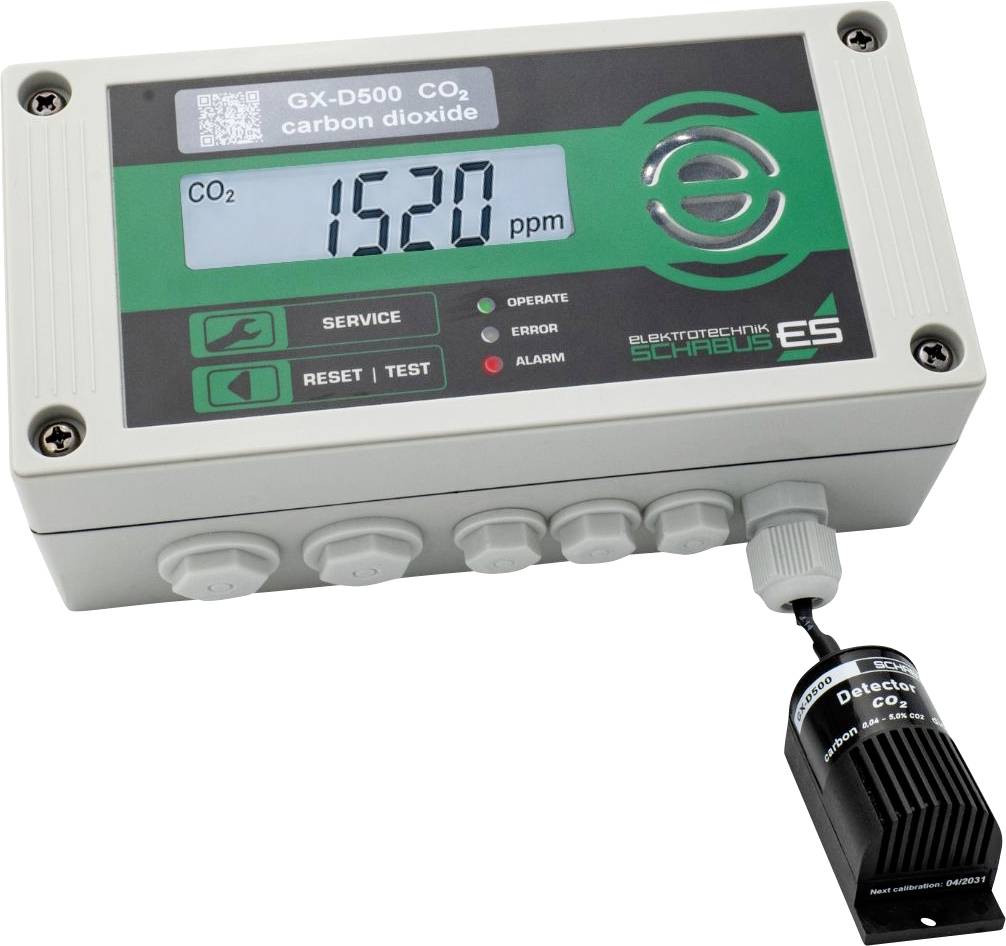

Veľký, podsvietený displej s rozmermi 2 x 16 znakov neustále poskytuje informácie o aktuálne nameranej hodnote CO2 v percentách a pri rolovaní na displeji tlačidlom SERVICE sa zobrazujú ďalšie stavové hlásenia zariadenia. To umožňuje zariadeniu monitorovať teploty vo vnútri jednotky, počítať alarmy, zobrazovať chybový kód v prípade technických porúch a zaznamenávať koncentráciu CO2 v percentách v čase posledného alarmu.
Zvláštnosťou tohto detektora CO2 je, že si používateľ môže senzor sám kalibrovať na nulový bod. Rovnako ako každý iný senzor, aj tento podlieha prirodzenému driftu, ktorý časom znižuje jeho citlivosť. Najmä v aplikáciách, kde je senzor vystavený neustále zvýšenej koncentrácii CO2 a pravidelne nedostáva čerstvý vzduch, aspoň raz týždenne, môže automatická kalibrácia časom zobrazovať úplne nesprávne hodnoty. Preto sme pri tomto type deaktivovali inak štandardnú automatickú kalibráciu. Softvérovo definované rozpätie prahových hodnôt alarmu zostáva úplne zachované.
Pri kalibrácii sa senzor prevádzkuje na skutočnom čerstvom vzduchu (približne 0,04 % CO2) po dobu najmenej 30 minút a potom sa stlačí tlačidlo Cal. (Kalibrácia). Tento nový senzor už nie je potrebné posielať do spoločnosti Elektrotechnik Schabus na kalibráciu nulového bodu, ako to bolo predtým. Túto službu však budeme naďalej ponúkať na požiadanie – tak ako doteraz.
Aplikácie
Skladovanie a spracovanie suchého ľadu (vakcinačné centrá, pouličné občerstvenie, ...)
Všetky systémy, ktoré používajú CO2 z tlakových fliaš (laboratóriá, skladovacie zariadenia atď.)
A všetky systémy, v ktorých bol doteraz použitý GX-A1 so senzorom GX-CO2-30.
Tento text bol preložený strojovo.
Prahová hodnota alarmu, ktorá je jasne vnímateľná akusticky aj vizuálne, bola zámerne zvolená tak vysoko, aby zlá kvalita vnútorného ovzdušia spôsobená vydychovaným CO2 ľuďmi neviedla k falošným poplachom, ale aby sa okamžite a spoľahlivo zistili poruchy technických systémov.
Externý senzor s ochranou IP54 proti striekajúcej vode je predmontovaný so 4 metre dlhým 3-žilovým káblom. Kábel senzora je možné predĺžiť až na 100 metrov pomocou kábla 3x 1,5 mm².
V prípade alarmu sa zapne bezpotenciálové prepínacie relé (230 V~ / 5 A), ktoré môže napríklad aktivovať nútené vetranie alebo zatvoriť magnetické uzatváracie ventily. Ďalšie bezpotenciálové prepínacie relé (60 V = / 5 A) spína v prípade technických porúch zistených samotným zariadením a informuje tak napríklad systém riadenia budovy. V monitorovacom režime sú obe relé pod napätím a v prípade alarmu/poruchy sa rozpoja.
Veľký, podsvietený displej s rozmermi 2 x 16 znakov neustále poskytuje informácie o aktuálne nameranej hodnote CO2 v percentách a pri rolovaní na displeji tlačidlom SERVICE sa zobrazujú ďalšie stavové hlásenia zariadenia. To umožňuje zariadeniu monitorovať teploty vo vnútri jednotky, počítať alarmy, zobrazovať chybový kód v prípade technických porúch a zaznamenávať koncentráciu CO2 v percentách v čase posledného alarmu.
Zvláštnosťou tohto detektora CO2 je, že si používateľ môže senzor sám kalibrovať na nulový bod. Rovnako ako každý iný senzor, aj tento podlieha prirodzenému driftu, ktorý časom znižuje jeho citlivosť. Najmä v aplikáciách, kde je senzor vystavený neustále zvýšenej koncentrácii CO2 a pravidelne nedostáva čerstvý vzduch, aspoň raz týždenne, môže automatická kalibrácia časom zobrazovať úplne nesprávne hodnoty. Preto sme pri tomto type deaktivovali inak štandardnú automatickú kalibráciu. Softvérovo definované rozpätie prahových hodnôt alarmu zostáva úplne zachované.
Pri kalibrácii sa senzor prevádzkuje na skutočnom čerstvom vzduchu (približne 0,04 % CO2) po dobu najmenej 30 minút a potom sa stlačí tlačidlo Cal. (Kalibrácia). Tento nový senzor už nie je potrebné posielať do spoločnosti Elektrotechnik Schabus na kalibráciu nulového bodu, ako to bolo predtým. Túto službu však budeme naďalej ponúkať na požiadanie – tak ako doteraz.
Aplikácie
Skladovanie a spracovanie suchého ľadu (vakcinačné centrá, pouličné občerstvenie, ...)
Všetky systémy, ktoré používajú CO2 z tlakových fliaš (laboratóriá, skladovacie zariadenia atď.)
A všetky systémy, v ktorých bol doteraz použitý GX-A1 so senzorom GX-CO2-30.
Tento text bol preložený strojovo.
Prevedenie
- Kábel snímača je možné predĺžiť až na 100 metrov
- Optické a akustické varovanie (audiovizuálne)
- 2 nezávislé bezpotenciálové 5A prepínacie relé pre alarm a poruchy
- Zmysluplný displej 2 x 16 znakov, podsvietený
- Kalibráciu nulového bodu môže vykonať užívateľ sám
- Trvalé zobrazenie nameranej koncentrácie CO2 v stotinách percenta
- Výstražné zariadenie v IP20, senzor v IP54.

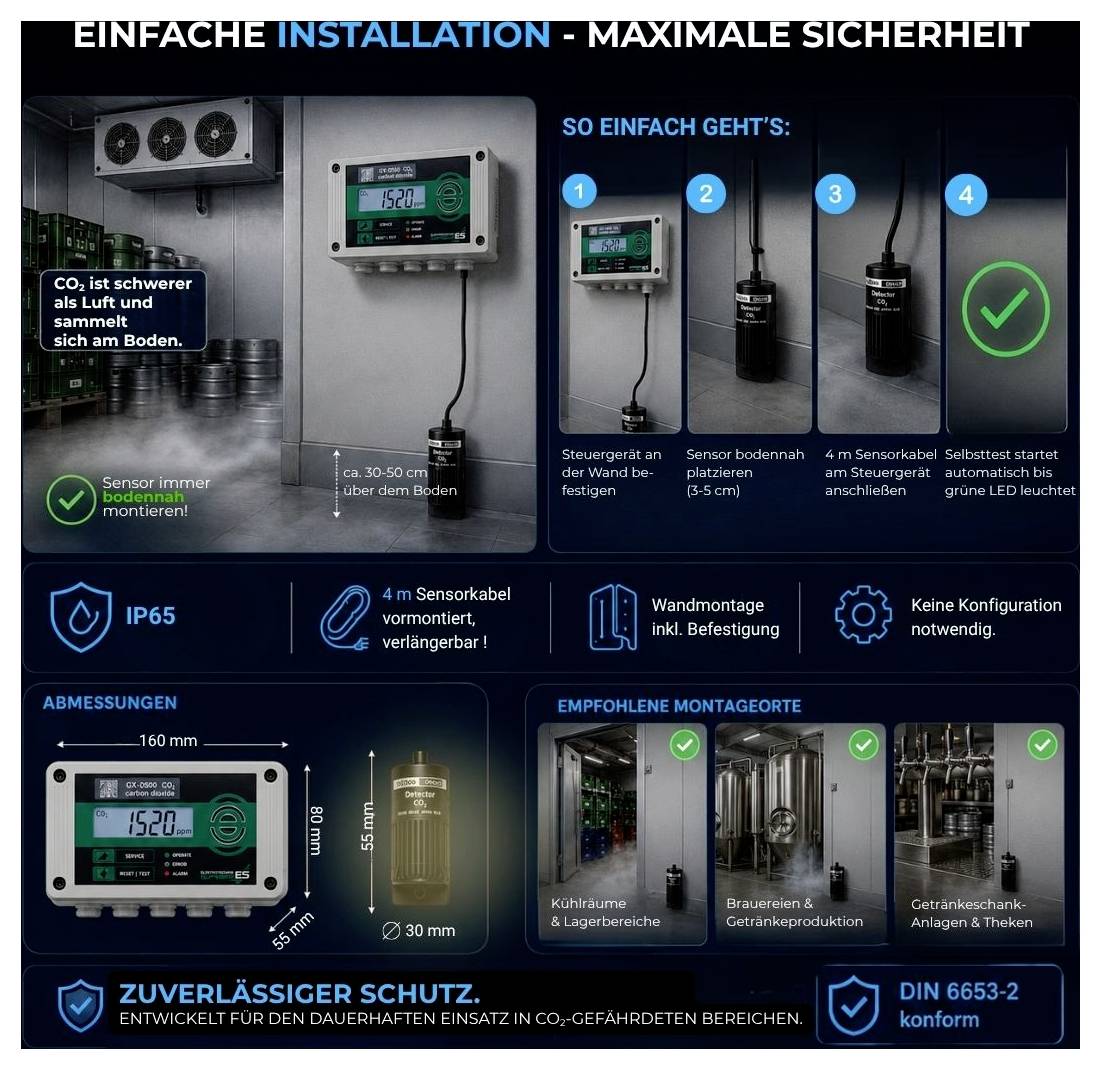

Rozsah dodávky
- Výstražné zariadenie CO2 GX-D500
- Externý senzor predinštalovaný na 4 metrovom kábli
- Montážny materiál: 4 veľké a 2 malé skrutky a hmoždinky, 2 skrutkovače
- 2 veľké a jedna malá PG žľaza
- Nemecký návod na obsluhu a montáž.
Rady
Pred inštaláciou zapojte do plánovania svoju poisťovňu zodpovednosti zamestnávateľov a úrad pre dohľad nad obchodom, aby nič nebránilo neskoršiemu schváleniu. Existujú značné regionálne rozdiely, na ktoré nemá spoločnosť Elektrotechnik Schabus žiadny vplyv.
