Schabus bezdrôtové ovládanie FTX 100 / FDS 100 biela

Komfortný balík FTX 100 s FDS 100 umožňuje kombinovanú prevádzku systému odvodu vzduchu a krbu závislého od vzduchu v miestnosti. FTX 100 používa teplotný senzor na monitorovanie teploty výfukových plynov v dymovode a automaticky zisťuje, či je krb v prevádzke.

Ak je krb studený, odsávací systém sa automaticky aktivuje bez ohľadu na polohu okna. Ak teplota spalín stúpne nad prahovú hodnotu spínania 40 °C (± 5 °C), krb má prednosť: Odvod spalín sa potom aktivuje iba pri otvorenom okne. Hysterézia je približne 3 °C.

Bezdrôtový vysielač okna monitoruje polohu okna a bezdrôtovo ju prenáša do rádiového prijímača FDS 100. Komfortný balík kombinuje automatické monitorovanie teploty a okenný kontakt, čím vytvára pohodlný systém regulácie odvodu vzduchu.

Testovaná regulácia odvodu vzduchu FDS 100
Bezdrôtová regulácia odvodu vzduchu FDS 100, ktorá je súčasťou komfortného balíka, je testovaná TÜV a má všeobecné stavebné schválenie (značka Ü) Z-85.2-11. Schválenie sa vzťahuje na reguláciu odvodu vzduchu FDS 100, nie na celý komfortný balík FTX 100 / FDS 100.

Pred inštaláciou zapojte do plánovania kominára, aby nič nebránilo úspešnej kontrole po jej dokončení. Existujú značné regionálne rozdiely, na ktoré nemá spoločnosť Elektrotechnik Schabus žiadny vplyv.

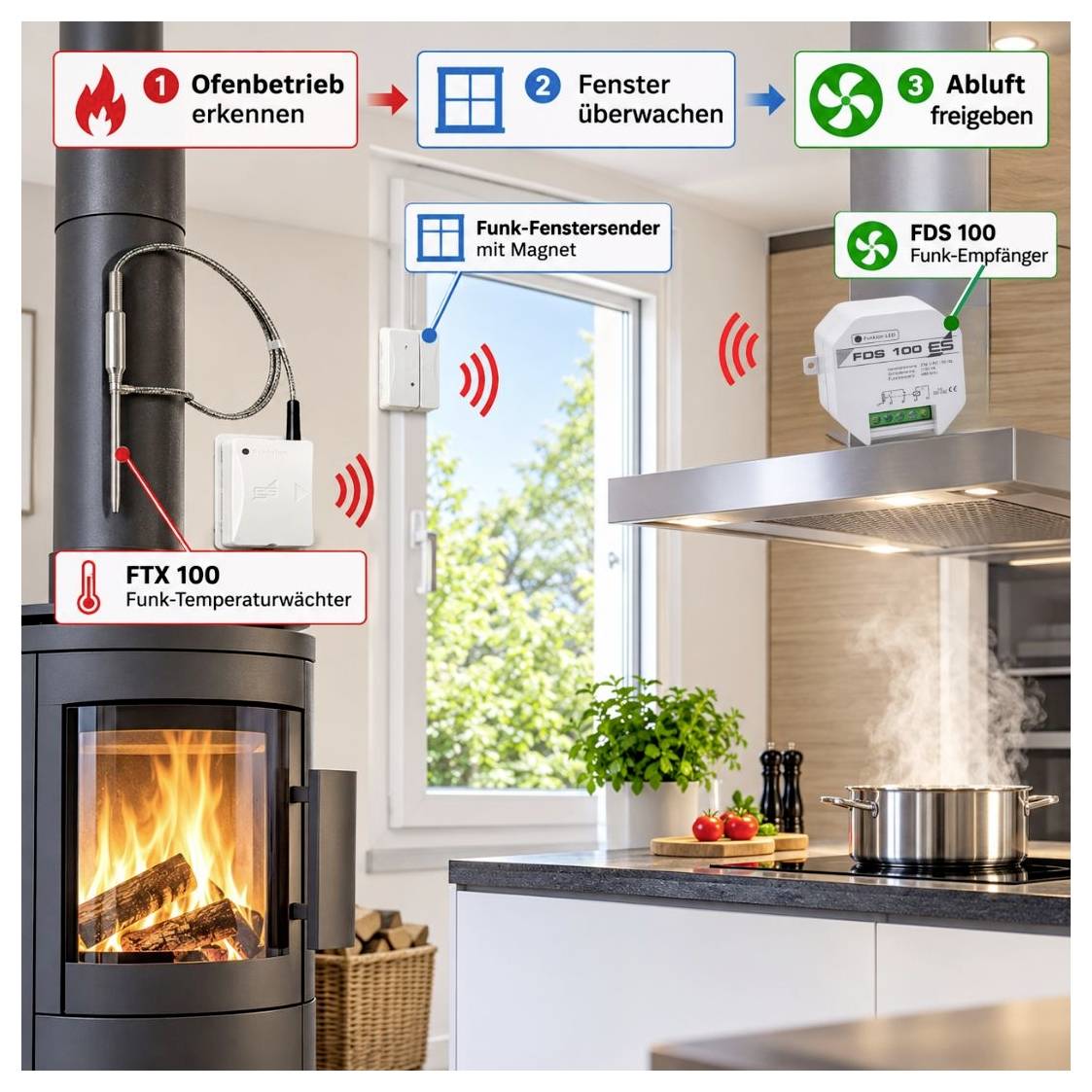

Takto funguje komfortný balík
Komfortný balík FTX 100 automaticky monitoruje dve kľúčové podmienky: teplotu krbu a polohu okna. To znamená, že odsávací systém je závislý od okenného kontaktu iba vtedy, keď je krb skutočne v prevádzke.

① Detekcia prevádzky rúry
Teplotný senzor FTX 100 je namontovaný na dymovode a nepretržite monitoruje teplotu výfukových plynov. Ak teplota stúpne nad prahovú hodnotu spínania 40 °C (± 5 °C), FTX 100 automaticky rozpozná, že krb je v prevádzke.

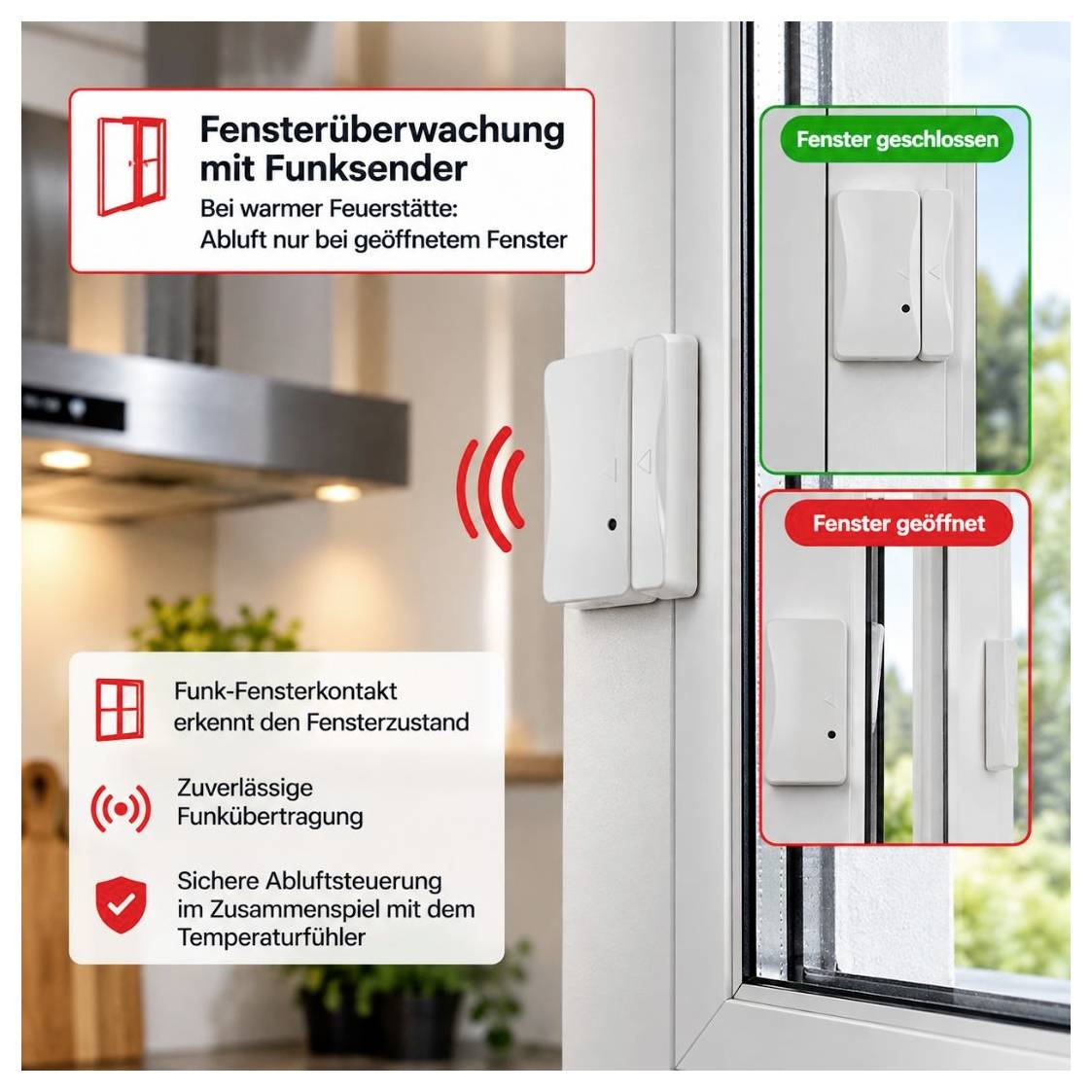

2. Monitorujte okná
Keď je krb teplý, poloha okna sa stáva dôležitou. Bezdrôtový vysielač okna FDS 100 detekuje, či je okno otvorené alebo zatvorené, a bezdrôtovo prenáša stav do prijímača FDS 100.

③ Uvoľnite odpadový vzduch
Keď je krb v prevádzke, odsávací systém sa aktivuje iba vtedy, keď je otvorené okno. Pri zatvorenom okne FDS 100 zabraňuje uvoľneniu výfukového systému.

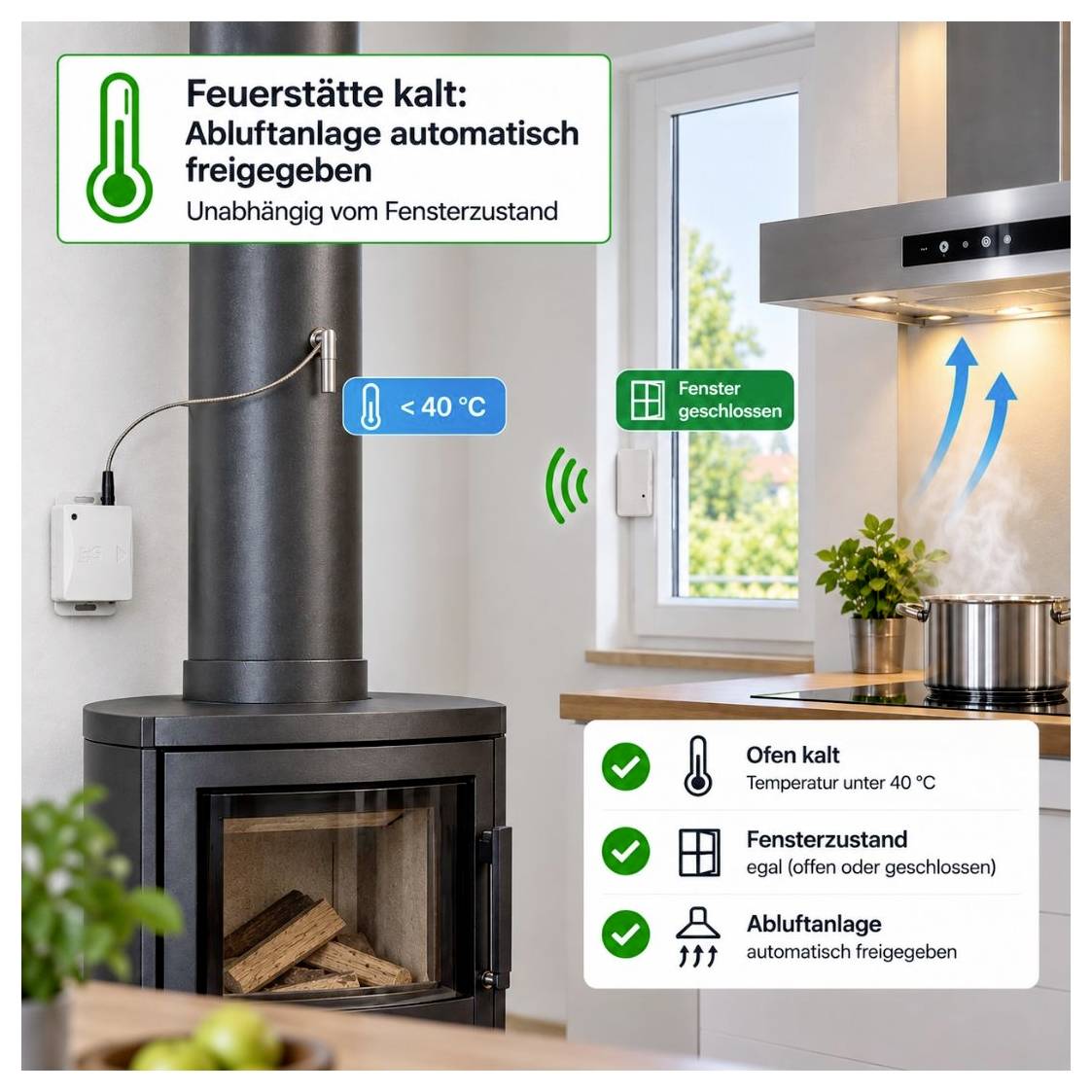

Viac pohodlia so studeným krbom
Špeciálna výhoda komfortného balíka sa prejaví, keď rúra nie je v prevádzke: Ak je teplota výfukových plynov pod prahovou hodnotou spínania, systém odsávania sa aktivuje bez ohľadu na polohu okna. Pre normálnu prevádzku digestora nie je potrebné otvárať okno samostatne.

Stručne povedané:
Krb studený → Výfukový systém čistý
Teplý krb → Odsávací systém funguje iba pri otvorenom okne

Vaše výhody s komfortným balíkom FTX 100
Viac pohodlia – bez obetovania bezpečnosti

Komfortný balík FTX 100 kombinuje automatickú detekciu prevádzky kachlí s osvedčeným bezdrôtovým monitorovaním okien systémom FDS 100. To znamená, že okno stačí otvoriť iba vtedy, keď je krb skutočne v prevádzke.

✓ Automatická detekcia rúry
FTX 100 monitoruje teplotu spalín priamo v dymovode a automaticky zisťuje, či je krb v prevádzke.

✓ Žiadne zbytočné otváranie okien
Keď je krb studený, odsávací systém sa automaticky uvoľní – bez ohľadu na to, či je okno otvorené alebo zatvorené.

✓ Bezpečná prevádzka s teplým krbom
Ak teplota výfukových plynov stúpne nad prahovú hodnotu prepínania 40 °C (± 5 °C), spaľovacia jednotka má prednosť. Výfukový systém sa aktivuje iba vtedy, keď je okno otvorené.

✓ Bezdrôtové monitorovanie okien
Vysielač a prijímač okna komunikujú rádiom s frekvenciou 868 MHz. Vďaka tomu odpadá potreba káblového spojenia medzi oknom a odsávacím systémom.

✓ Komfortný balík naprogramovaný z výroby
Rádiové komponenty sú už koordinované a naprogramované.

✓ Osvedčená regulácia odsávaného vzduchu FDS 100
Bezdrôtové ovládanie odvodu vzduchu FDS 100, ktoré je súčasťou súpravy, je testované TÜV a má všeobecné stavebné schválenie Z-85.2-11. Schválenie sa vzťahuje na reguláciu odvodu vzduchu FDS 100, nie na kompletný komfortný balík FTX 100.

✓ Vhodné aj pre ventilátory s downdraftom
FDS 100 sa dá použiť aj na ochranu zodpovedajúcich systémov odsávaného vzduchu s ventilátormi s odťahom smerom dole.

Okná otvárajte iba v nevyhnutných prípadoch:
Ak je krb studený, odsávací systém je možné ovládať aj pri zatvorenom okne. Monitorovanie okien je z bezpečnostných dôvodov dôležité iba vtedy, keď je krb teplý.

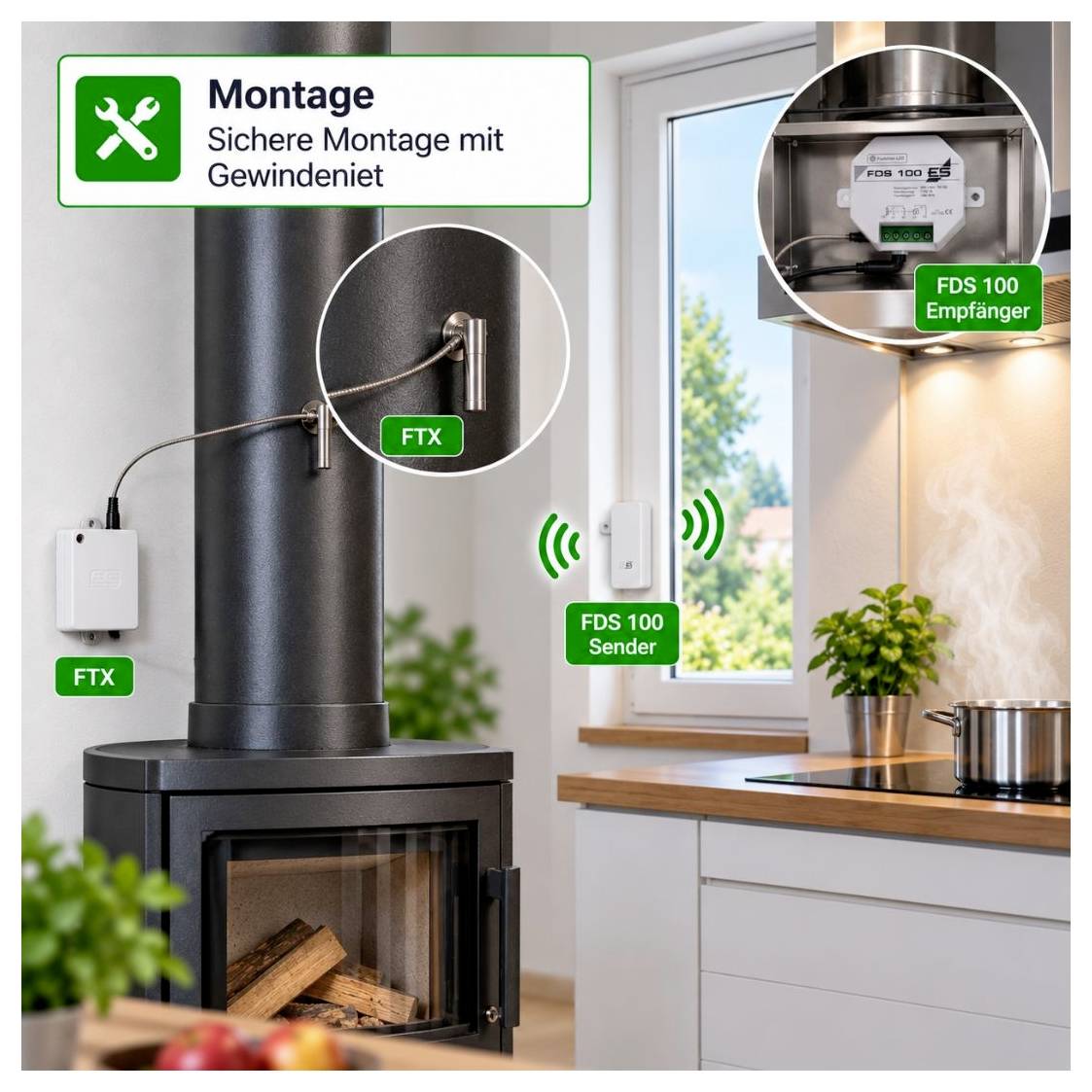

Montáž a inštalácia

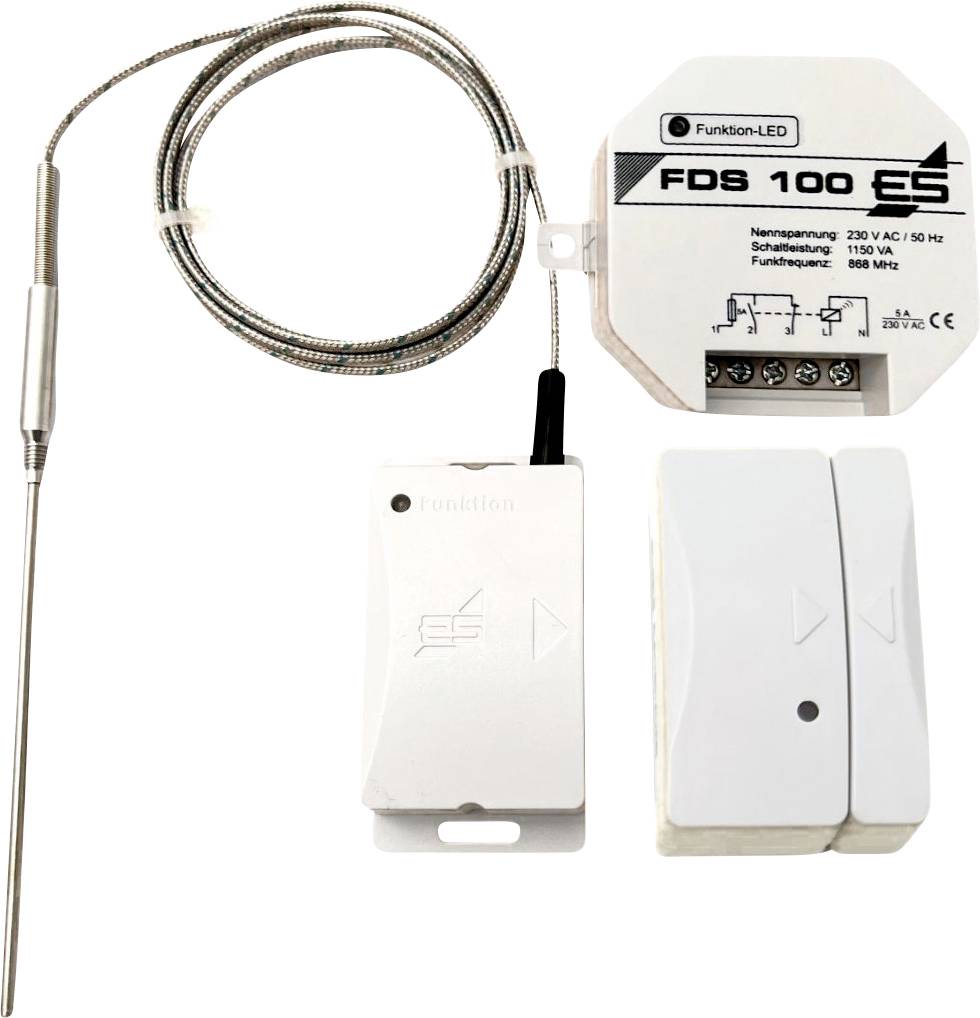

Komfortný balík FTX 100 sa skladá z troch funkčných komponentov: teplotného monitora FTX 100 na dymovode, rádiového vysielača na okne a rádiového prijímača FDS 100 na systéme odvodu vzduchu. Bezdrôtový prenos medzi komponentmi znižuje množstvo kabeláže potrebnej v miestnosti.

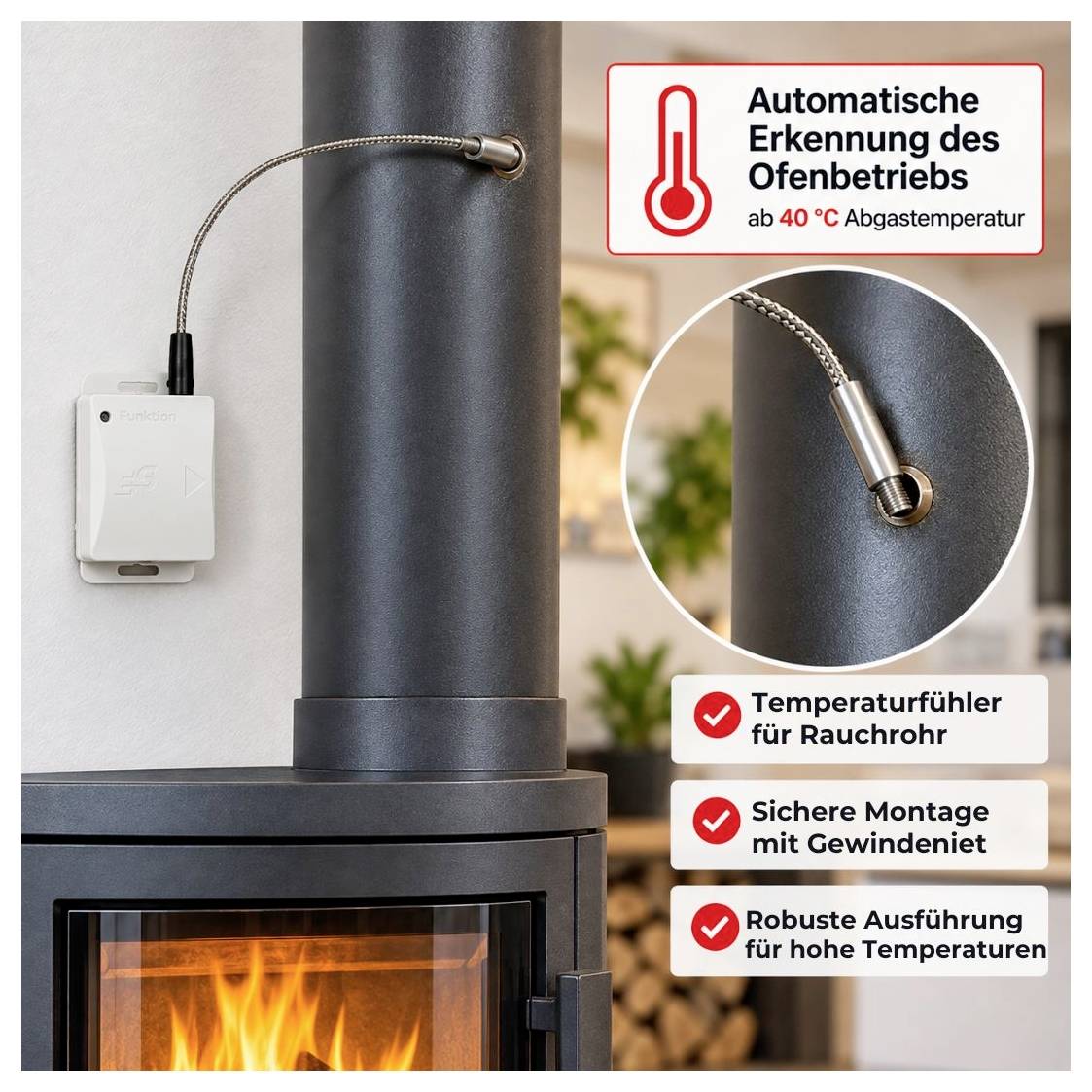

FTX 100 – Teplotný snímač na dymovode
Teplotný senzor FTX 100 sa montuje priamo na dymovod krbu. Na tento účel sa do dymovodu zasunie nýt so závitom M5 a potom sa opatrne zaskrutkuje teplotný snímač. Vysielač FTX 100 je namontovaný mimo bezprostrednej tepelnej zóny; maximálna teplota okolia pri vysielači nesmie prekročiť 50 °C.

Snímač priamo meria teplotu výfukových plynov a umožňuje automatickú detekciu prevádzky pece. Tu je video z montáže.

FDS 100 – Monitorovanie polohy okna
Bezdrôtový vysielač okna a príslušný magnet sú namontované na okne. Dodané dištančné podložky možno použiť na vyrovnanie rozdielnych výšok medzi krídlom a rámom okna.

Pri zatvorenom okienku musia byť vysielač a magnet od seba vzdialené maximálne 3 mm. Pri otváraní alebo vyklápaní okna musí byť dosiahnutá vzdialenosť aspoň 20 mm, aby bolo možné spoľahlivo zistiť stav okna.

Požadovaný skutočný otvor okna pre dostatočný prívod vzduchu je od toho nezávislý a musí sa určiť podľa výkonu odsávaného vzduchu a veľkosti okna.

FDS 100 – Prijímač na výfukovom systéme
Rádiový prijímač FDS 100 je elektricky integrovaný do systému riadenia odvodu vzduchu a v závislosti od prijatých signálov zapína alebo vypína systém odvodu vzduchu.

Prijímač pracuje na 230 V~ a má bezpotenciálový reléový kontakt s maximálnym spínacím výkonom 1150 W / 5 A. Rádiový dosah je až 20 m v otvorenom priestore a je určený na použitie v interiéri.

Dôležité: Prijímač nesmie byť úplne tienený kovom, pretože to môže zhoršiť rádiové spojenie.

Inštalácia kvalifikovaným elektrikárom
Dôležité pokyny na montáž
Elektrické pripojenie a uvedenie FDS 100 do prevádzky smie vykonať iba kvalifikovaný elektrikár.
Informácie o montáži, pripojení, výpočte medzery a uvedení do prevádzky nájdete v priloženom návode na obsluhu.

⚠️ Prevádzkové oznámenie
Rádiový vysielač teploty FTX sa smie používať iba s jednou rúrou.

Súčasné používanie na viacerých krboch nie je technicky prípustné, pretože nie je možné zaručiť bezpečnú prevádzku.
