Schabus GX-HS, 400200 detektor plynu a CO 230 V, detekce metánu, butánu, propán, etanol, oxidu uhličitého (CO2), Chladiv
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
7 Ks
Počet
Celkom (85,36 € / kus)
85,36 €
bez DPH.
Doprava zadarmo
Už len 7 Ks skladom!
Hlavné benefity

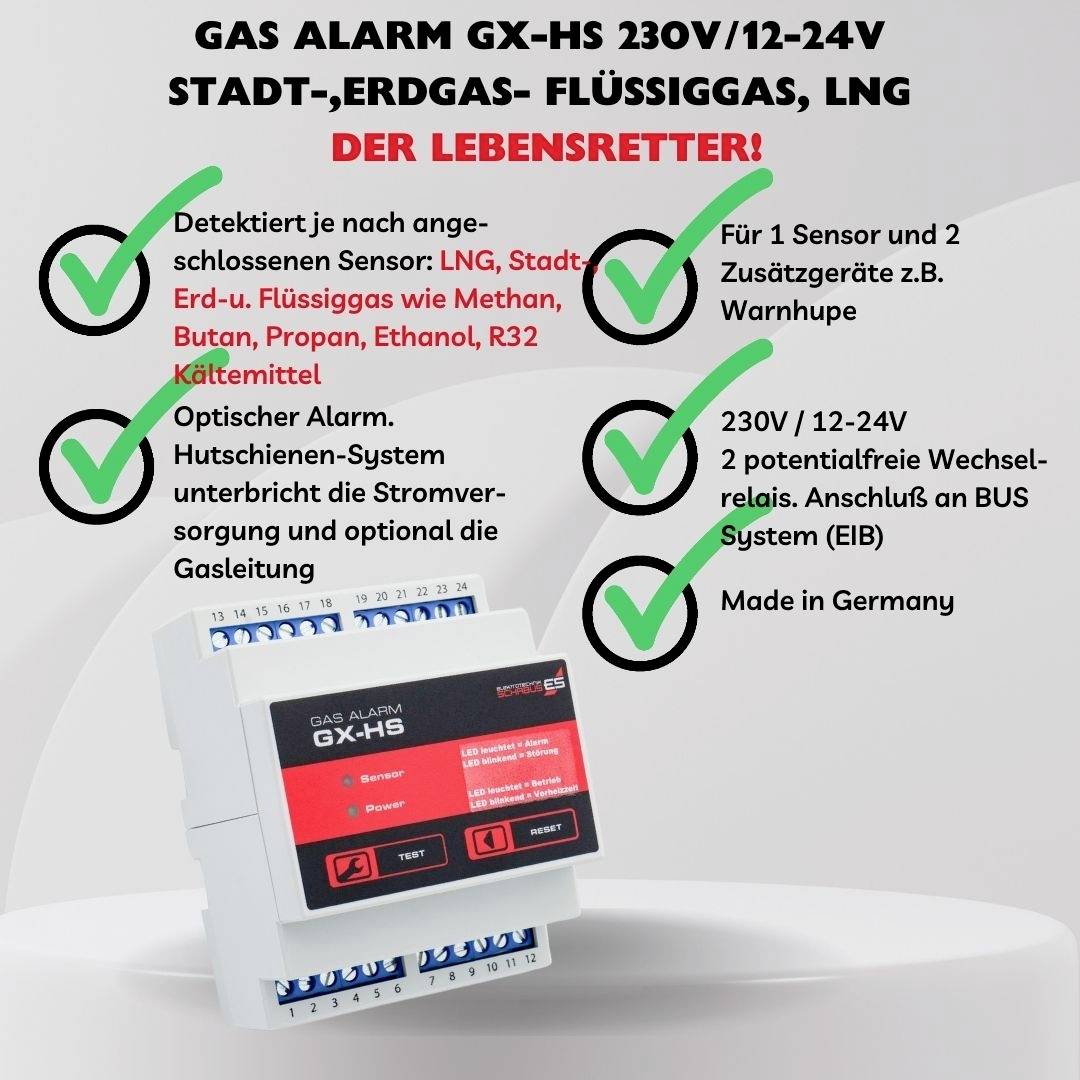

Plynový alarm GX-HS DIN lišta 12 - 24 V DC/100 - 240 V AC
- Detektory plynov pre rôzne plyny, každý s vhodným senzorom
- Optický a akustický signál alarmu na zariadení
- Navyše s bezpotenciálovým relé (napr. pre magnetický uzatvárací ventil)
- Montáž na DIN lištu
Technické parametre
- Prevádzkové napätie: 12 - 24 V DC, 100 - 240 V AC (10%) / 50 - 60 Hz
- Spotreba energie: cca 1 W (pohotovostný režim)
- Kontakt relé: 2 prepínacie kontakty (bezpotenciálové)
- Spínacia kapacita relé: max. 5 VDC max. 200 mA alebo 1 x 24 V DC max. 150 mA
- Výstup alarmu: 9-15V/30mA
- Funkčný rozsah: -10 °C / +60 °C
- Stupeň krytia: IP20 pre suché interiéry
- Vonkajšie rozmery: 4 HP
- Kategória výrobku
detektor plynu a CO
- Detekované
metánu
butánu
propán
etanol
oxidu uhličitého (CO2)
Chladivá
oxidu uhoľnatého (CO)
Fluórované uhľovodíky (HFC)
- Napájanie
230 V
- Šírka
72 mm
- V
57 mm
- Hĺbka
90 mm
- Obsah
1 ks
- Rozmer.
(š x v x h) 72 x 57 x 90 mm
Na stiahnutie
Datasheet
Datasheet 2852870 Schabus GX-HS, 400200 detektor plynu a CO 230 V, detekce metánu, butánu, propán, etanol, oxidu uhličitého (CO2), Chladiv
Datasheet 2852870 Schabus GX-HS, 400200 detektor plynu a CO 230 V, detekce metánu, butánu, propán, etanol, oxidu uhličitého (CO2), Chladiv
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2852870 Schabus GX-HS, 400200 detektor plynu a CO 230 V, detekce metánu, butánu, propán, etanol, oxidu uhličitého (CO2), Chladiv
Popis
Gas Alarm GX-HS je detektor plynov pre rôzne plyny a varuje pred koncentráciou plynu, ktorá je hlboko pod život ohrozujúcou hodnotou. Tento monitorovací systém je teda nastavený veľmi citlivo podľa jeho účelu. Pre každý typ plynu sa musí použiť vhodný snímač.
(Informácie o spustení a minimálnej koncentrácii nájdete v príslušnom návode na použitie snímača).
Signál alarmu je optický a akustický na zariadení (voliteľne je možné k zariadeniu pripojiť externý bzučiak/piezo alarm). Okrem toho sa spína bezpotenciálové relé, napr. B. spínať magnetický uzatvárací ventil s relé (uzamknúť prívod plynu), aby prípadným únikom plynu alebo plynového kotla nemohol unikať ďalší plyn a ovládať spínací vstup v regulácii budovy systém s druhým relé/poruchovým relé.
montážne pokyny
Výstražné zariadenie a snímač môžu byť inštalované len v suchých vnútorných priestoroch a musia byť správne umiestnené v závislosti od typu plynu, aby sa zabezpečila správna funkcia výstražného zariadenia.
Inštaláciu musí vykonať kvalifikovaný odborník.
Dodržujte päť bezpečnostných pravidiel!
Montáž na DIN lištu
Plynový hlásič GX-HS sa inštaluje do rozvodných panelov a ovládacích skríň na štandardnú 35 mm DIN lištu (top hat rail).
zostava snímača
V závislosti od typu pripojeného snímača zariadenie detekuje rôzne plyny, napr. mestský a zemný plyn (metán/bután), oxid uhoľnatý a dym alebo oxid uhličitý. Pre každý typ snímača je potrebná predpísaná inštalačná výška, pretože plyny majú rôzne vlastnosti a podľa toho sa rozdeľujú v miestnosti.
V prípade predĺženia kábla bezpodmienečne dodržujte návod na obsluhu snímača.
Dostupné kompatibilné snímače od 12/2022:
GX-SE - pre mestské/prírodné/kvapalné plyny, metán, bután, propán, etanol - limitné hodnoty 10 - 20% LEL - položka č. 300897
GX-CFC - pre fluórované uhľovodíky, chladivá, napr. B. R32, R404, R410 - limitné hodnoty 100 ppm až 3000 ppm - položka č. 200901
GX-DS - pre oxid uhličitý CO2, monitorovanie vzduchu v miestnosti, pripomienka ventilácie - limitné hodnoty - 2500 ppm - položka č. 200884
Aktívne výstražné zariadenia snímača, prevádzkované na GX-HS na získanie suchých kontaktov:
GX-CO2-25 - pre oxid uhličitý CO2, monitorovanie vzduchu v miestnosti, pripomienka ventilácie, piezo + LED diódy + vstavaná testovacia funkcia - limitné hodnoty 2500 ppm - položka č. 200989
GX-CO2-30 - pre oxid uhličitý CO2, monitorovanie gastro a nápojových výdajných systémov, sklad suchého ľadu, Piezo + LED + vstavaná testovacia funkcia, IP54 - limitné hodnoty 1,5%/3% obj. - Položka č. 300315
V princípe môže byť na GX-HS prevádzkovaný iba jeden snímač GX.
Tento text bol preložený strojovo.
(Informácie o spustení a minimálnej koncentrácii nájdete v príslušnom návode na použitie snímača).
Signál alarmu je optický a akustický na zariadení (voliteľne je možné k zariadeniu pripojiť externý bzučiak/piezo alarm). Okrem toho sa spína bezpotenciálové relé, napr. B. spínať magnetický uzatvárací ventil s relé (uzamknúť prívod plynu), aby prípadným únikom plynu alebo plynového kotla nemohol unikať ďalší plyn a ovládať spínací vstup v regulácii budovy systém s druhým relé/poruchovým relé.
montážne pokyny
Výstražné zariadenie a snímač môžu byť inštalované len v suchých vnútorných priestoroch a musia byť správne umiestnené v závislosti od typu plynu, aby sa zabezpečila správna funkcia výstražného zariadenia.
Inštaláciu musí vykonať kvalifikovaný odborník.
Dodržujte päť bezpečnostných pravidiel!
Montáž na DIN lištu
Plynový hlásič GX-HS sa inštaluje do rozvodných panelov a ovládacích skríň na štandardnú 35 mm DIN lištu (top hat rail).
zostava snímača
V závislosti od typu pripojeného snímača zariadenie detekuje rôzne plyny, napr. mestský a zemný plyn (metán/bután), oxid uhoľnatý a dym alebo oxid uhličitý. Pre každý typ snímača je potrebná predpísaná inštalačná výška, pretože plyny majú rôzne vlastnosti a podľa toho sa rozdeľujú v miestnosti.
V prípade predĺženia kábla bezpodmienečne dodržujte návod na obsluhu snímača.
Dostupné kompatibilné snímače od 12/2022:
GX-SE - pre mestské/prírodné/kvapalné plyny, metán, bután, propán, etanol - limitné hodnoty 10 - 20% LEL - položka č. 300897
GX-CFC - pre fluórované uhľovodíky, chladivá, napr. B. R32, R404, R410 - limitné hodnoty 100 ppm až 3000 ppm - položka č. 200901
GX-DS - pre oxid uhličitý CO2, monitorovanie vzduchu v miestnosti, pripomienka ventilácie - limitné hodnoty - 2500 ppm - položka č. 200884
Aktívne výstražné zariadenia snímača, prevádzkované na GX-HS na získanie suchých kontaktov:
GX-CO2-25 - pre oxid uhličitý CO2, monitorovanie vzduchu v miestnosti, pripomienka ventilácie, piezo + LED diódy + vstavaná testovacia funkcia - limitné hodnoty 2500 ppm - položka č. 200989
GX-CO2-30 - pre oxid uhličitý CO2, monitorovanie gastro a nápojových výdajných systémov, sklad suchého ľadu, Piezo + LED + vstavaná testovacia funkcia, IP54 - limitné hodnoty 1,5%/3% obj. - Položka č. 300315
V princípe môže byť na GX-HS prevádzkovaný iba jeden snímač GX.
Tento text bol preložený strojovo.
Rozsah dodávky
- Výstražné zariadenie GX-HS
- Inštrukcie na používanie.
