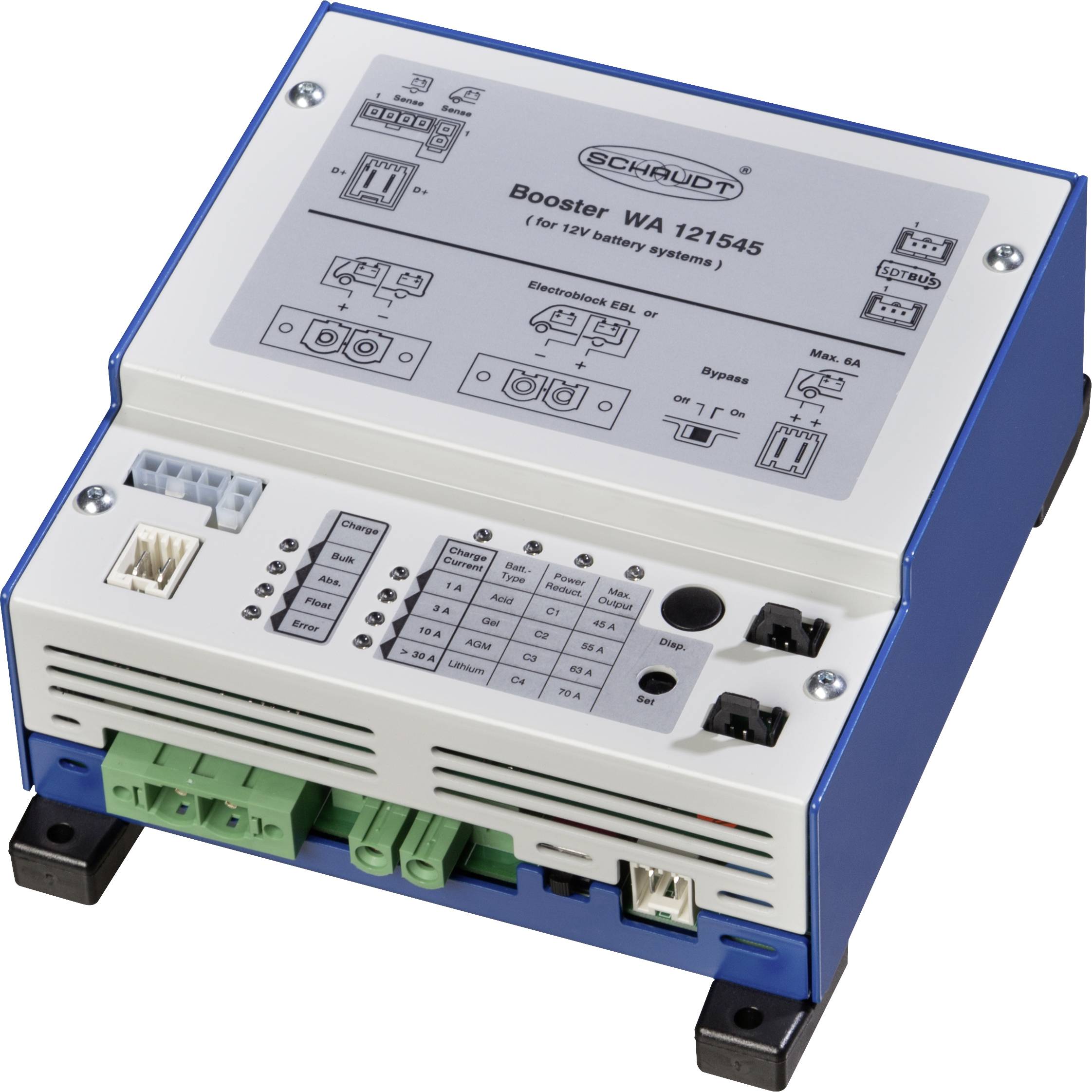

SCHAUDT booster nabíjacieho napätia Booster WA 121545
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (641,46 € / kus)
641,46 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Zosilňovač nabíjacieho napätia WA 121545
- Kompenzácia kolísavého napätia alternátora
- Pomocou tlačidla je možné nastaviť 4 charakteristické krivky
- Ideálne pre mobilné domy
Technické parametre
- Vstupné napätie max. 14,4 V
- Vstupný prúd max. 65 A
- Nabíjací prúd max. 70 A
- Pripojenie: skrutkové svorky batérie pre lanká do max. 16 mm², D + pripojenie Rast 5; 2-pólová alebo 6,3 mm plochá zástrčka AMP, teplotný snímač SB: VAL-U-LOK; 2-pólový., WB: VAL-U-LOK; 4-pólový, typ Tyco AMP 2-pólový. alebo 4-pol.
- Účinnosť 93%
- Rozmer.
(š x v x h) 16 x 7.9 x 16 cm
- Kategória výrobku
booster nabíjacieho napätia
- Prevádzkové napätie
12 V
- Vhodné pre
olovo, kyselina
olovo, vlies
olovo, gél
lítium
- Hmotnosť
1.15 kg
- Šírka
16 cm
- V
7.9 cm
- Hĺbka
16 cm
- Max. spätný prúd
0.1 mA
Na stiahnutie
Datasheet
Datasheet 2251628 SCHAUDT booster nabíjacieho napätia Booster WA 121545
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2251628 SCHAUDT booster nabíjacieho napätia Booster WA 121545
Popis
Posilňovač WA 121545 sa používa na optimálne nabíjanie olovených kyselín / olovených gélov, batérií AGM1 a AGM2, ako aj lítiových batérií počas jazdy v palubných sieťach s napätím 12 V. Pripojená batéria v obytnej oblasti sa nabíja nezávisle od napätia alternátora. Prepnutie na udržovacie nabíjanie je závislé od prúdu alebo času a je automatické.
Keď je pripojený snímač teploty akumulátora, nabíjacie napätie sa prispôsobí teplote akumulátora.
Pre optimálne nabitie bez preťaženia obvodu štartovacej batérie sa pomocou snímača napätia meria nielen napätie batérie v obytnej oblasti, ale aj napätie štartovacej batérie.
Vo vozidlách EURO6 sú zabudované moderné alternátory s energeticky úspornými stratégiami nabíjania. Tu je potrebné použiť posilňovač. S týmito alternátormi kolíše nabíjacie napätie veľmi silno v závislosti od jazdných podmienok (napr. MB Sprinter 12,6 V - 15,0 V). Pri akcelerácii alebo pri dostatočne nabitom akumulátore štartéra sa výrazne zníži napätie alternátora, zatiaľ čo sa výrazne zvýši brzdenie, aby sa ušetrila energia rekuperáciou.
Bez zosilňovača to zabráni optimálnemu nabitiu batérie v obývacej časti, alebo ju dokonca vybije, ak je batéria úplne nabitá prostredníctvom siete 230V.
Pri bežných alternátoroch sa nabíjanie batérie v obývacej časti zlepšuje aj pomocou zosilňovača WA 121545. Nabíjací prúd je výrazne vyšší, najmä pri dlhých nabíjacích linkách. U batérií AGM, ktoré vyžadujú nabíjacie napätie 14,7 V, je použitie zosilňovača nevyhnutné.
Posilňovač WA 121545 je taktovaný prevodník hore / dole, ktorý kompenzuje kolísavé napätie alternátora a poskytuje vysoký nabíjací prúd. Ak existuje signál alternátora "D +", ide do prevádzky. Má veľmi vysokú úroveň účinnosti. To umožňuje veľmi kompaktnú a ľahkú konštrukciu. Zabudovaný ventilátor je veľmi tichý a pracuje iba pri vysokom výkone.
Nastaviteľné typy batérií:
Olovená batéria: 14,4 V / 13,4 V
Olovená gélová batéria: 14,4V / 13,8V
Batéria AGM1: 14,4V / 13,8V
Batéria AGM2: 14,7 V / 13,7 V
Lítiová batéria: 14,4 V konštantná (CCCV alebo IU charakteristika pre batérie LiFePO4 s vlastným systémom správy batérií)
Tento text bol preložený strojovo.
Keď je pripojený snímač teploty akumulátora, nabíjacie napätie sa prispôsobí teplote akumulátora.
Pre optimálne nabitie bez preťaženia obvodu štartovacej batérie sa pomocou snímača napätia meria nielen napätie batérie v obytnej oblasti, ale aj napätie štartovacej batérie.
Vo vozidlách EURO6 sú zabudované moderné alternátory s energeticky úspornými stratégiami nabíjania. Tu je potrebné použiť posilňovač. S týmito alternátormi kolíše nabíjacie napätie veľmi silno v závislosti od jazdných podmienok (napr. MB Sprinter 12,6 V - 15,0 V). Pri akcelerácii alebo pri dostatočne nabitom akumulátore štartéra sa výrazne zníži napätie alternátora, zatiaľ čo sa výrazne zvýši brzdenie, aby sa ušetrila energia rekuperáciou.
Bez zosilňovača to zabráni optimálnemu nabitiu batérie v obývacej časti, alebo ju dokonca vybije, ak je batéria úplne nabitá prostredníctvom siete 230V.
Pri bežných alternátoroch sa nabíjanie batérie v obývacej časti zlepšuje aj pomocou zosilňovača WA 121545. Nabíjací prúd je výrazne vyšší, najmä pri dlhých nabíjacích linkách. U batérií AGM, ktoré vyžadujú nabíjacie napätie 14,7 V, je použitie zosilňovača nevyhnutné.
Posilňovač WA 121545 je taktovaný prevodník hore / dole, ktorý kompenzuje kolísavé napätie alternátora a poskytuje vysoký nabíjací prúd. Ak existuje signál alternátora "D +", ide do prevádzky. Má veľmi vysokú úroveň účinnosti. To umožňuje veľmi kompaktnú a ľahkú konštrukciu. Zabudovaný ventilátor je veľmi tichý a pracuje iba pri vysokom výkone.
Nastaviteľné typy batérií:
Olovená batéria: 14,4 V / 13,4 V
Olovená gélová batéria: 14,4V / 13,8V
Batéria AGM1: 14,4V / 13,8V
Batéria AGM2: 14,7 V / 13,7 V
Lítiová batéria: 14,4 V konštantná (CCCV alebo IU charakteristika pre batérie LiFePO4 s vlastným systémom správy batérií)
Tento text bol preložený strojovo.
Prevedenie
- Nabíjacia charakteristika: IUoU (prúdovo závislé prepnutie na udržovacie nabíjanie) Teplotná kompenzácia: automaticky po pripojení teplotného snímača Rozsah vstupného napätia: 12 V - 15 V Maximálny nabíjací prúd nastaviteľný v štyroch krokoch: 45 A / 55 A / 63 A / 70 A Účinnosť:<93% pri maximálnom nabíjacom prúde
Rozsah dodávky
- Posilňovač · Pokyny
