Schlegel spínacie kontaktné teleso 2 rozpínacie, 1 spínací bez aretácie 1 ks | Conrad Electronic

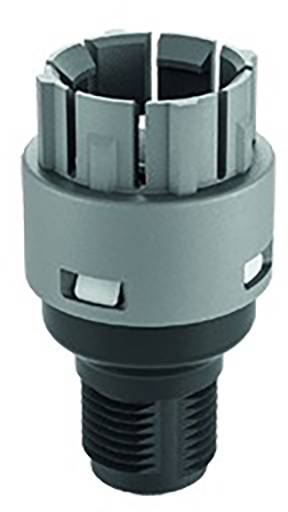

Kovový valcovitý adaptér so zvlnenými stranami a viacerými drážkami, používaný v mechanických alebo technických aplikáciách.

Ilustračný obrázok

Kovový valcovitý adaptér so zvlnenými stranami a viacerými drážkami, používaný v mechanických alebo technických aplikáciách.

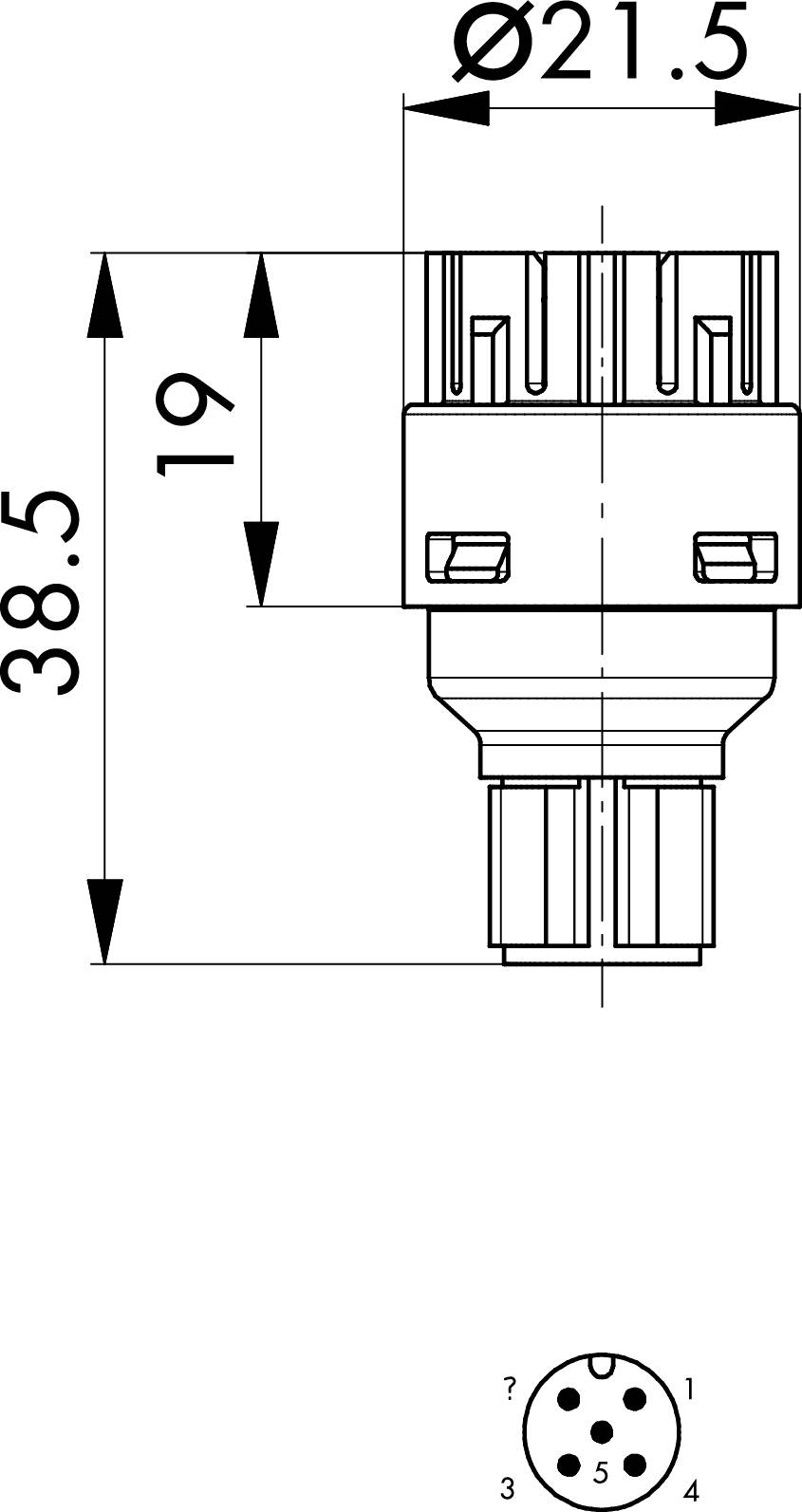

Výkres valcového konektora s rozmermi: priemer 21,5 mm, dĺžka 38,5 mm. Zobrazuje 5-pólovú pripojovaciu časť dole.

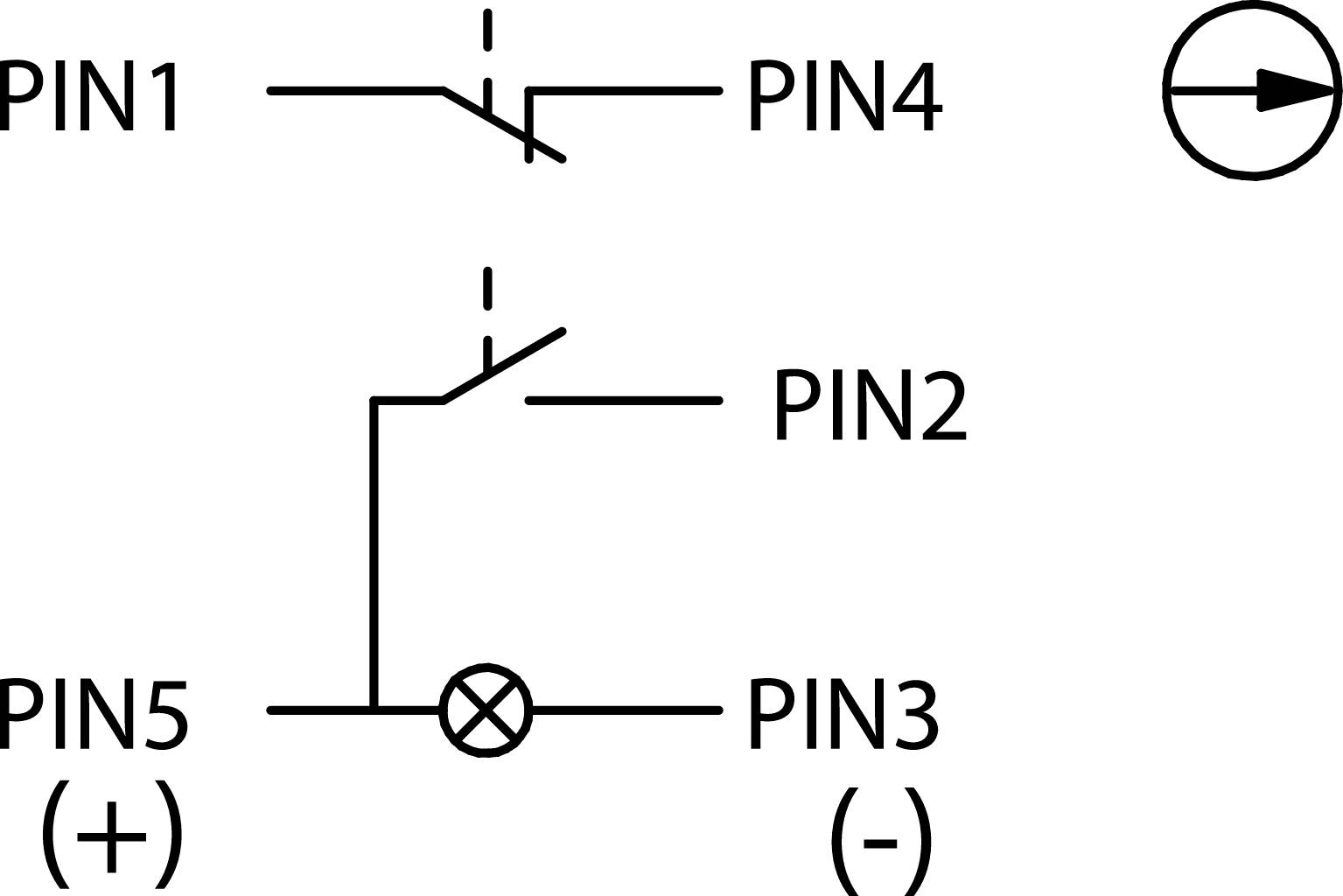

Elektrická schéma so spoločnou svorkou PIN1 a PIN4 na prepínači, PIN2 na tranzistore, PIN3 (-) a PIN5 (+) na lampe, vpravo dióda.

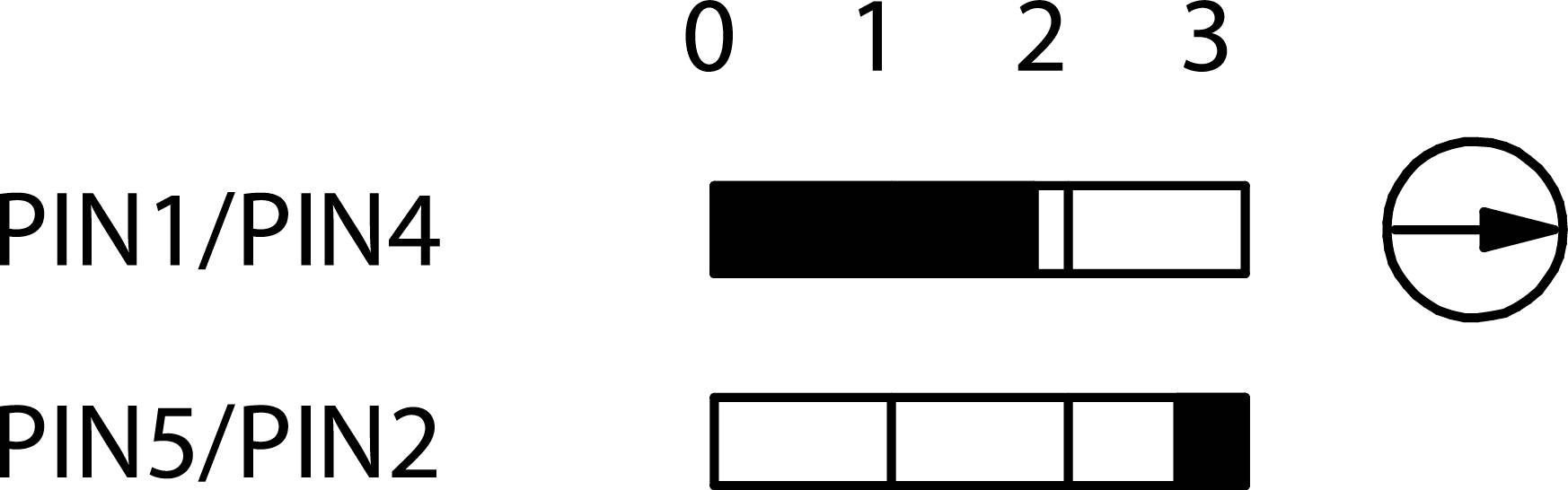

Diagram znázorňuje konfiguráciu pinov. Hore: Pin1/Pin4 s čiernym a bielym úsekom. Dole: Pin5/Pin2 so štyrmi rovnako veľkými segmentmi.

1/4

Ilustračný obrázok

Schlegel

Datasheety: (PDF)

Deutsch (Deutschland)

Okamžité doručenie: St 9. 9.

3 Ks

Počet

Ks

Celkom (25,20 € / kus)

25,20 €

bez DPH.

Už len 3 Ks skladom!

Nahlásiť právny incident

Technické parametre

Kategória: Kontakty
Séria: Stykač FRT pripojiť
Ochranný druh IP00
Osvetlenie: áno
Kontaktný materiál: AgNi
Normy: IEC/EN 60947-5-1
Typ kontaktu: 1NC + 1NO
Typ pripojenia: M12 5-pin, A-coded, AIDA
Trieda ochrany: II (ochranná izolácia)
Typ príslušenstva: stykač
Objímka: žiadna, integrovaná 3mm LED
Funkcia prepínania: funkcia tlačidla
Zdvih: 3 mm
Pozitívne otváranie: podľa EN60947-5-1, cca K

Kategória výrobku: spínacie kontaktné teleso

Pripojenie: zástrčka M12

Funkcia: bez aretácie

Typ kontaktu: 2 rozpínacie
1 spínací

Materiál kontaktu: AgNi

: IP00

Obsah: 1 ks

Typ: FRTLOI_C121

Typ osvetlenia: LED

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 2865192 Schlegel spínacie kontaktné teleso 2 rozpínacie, 1 spínací bez aretácie 1 ks

Popis

Stýkač FRT pripojiť tlačidlový stýkač 1NC 1 NO M12 pripojenie 4-pin

Tento text bol preložený strojovo.
