Schlegel spínacie kontaktné teleso s LED elementom 1 spínací bez aretácie 1 ks | Conrad Electronic

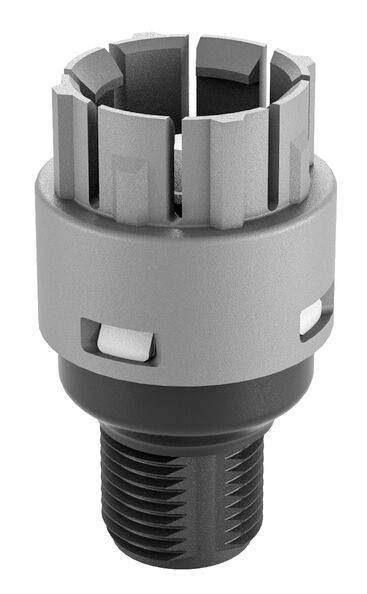

Strieborná, valcovitá kovová súčiastka so zubaným povrchom na vrchu a závitom na spodnej časti, pravdepodobne strojová súčasť.

Ilustračný obrázok

Strieborná, valcovitá kovová súčiastka so zubaným povrchom na vrchu a závitom na spodnej časti, pravdepodobne strojová súčasť.

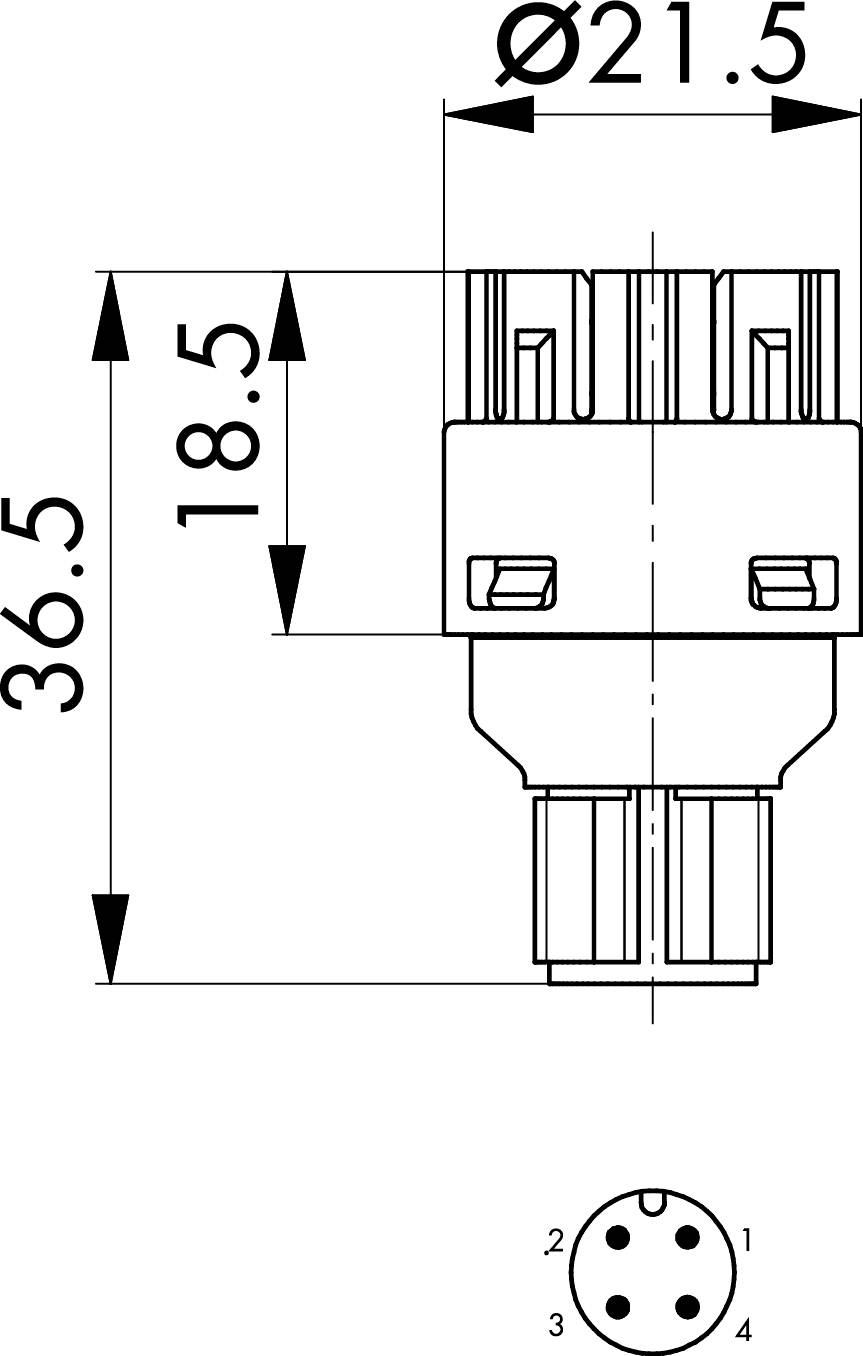

Technický výkres zástrčky s pohľadom z boku a spredu. Rozmery: dĺžka 36,5 mm, priemer 21,5 mm, výška 18,5 mm.

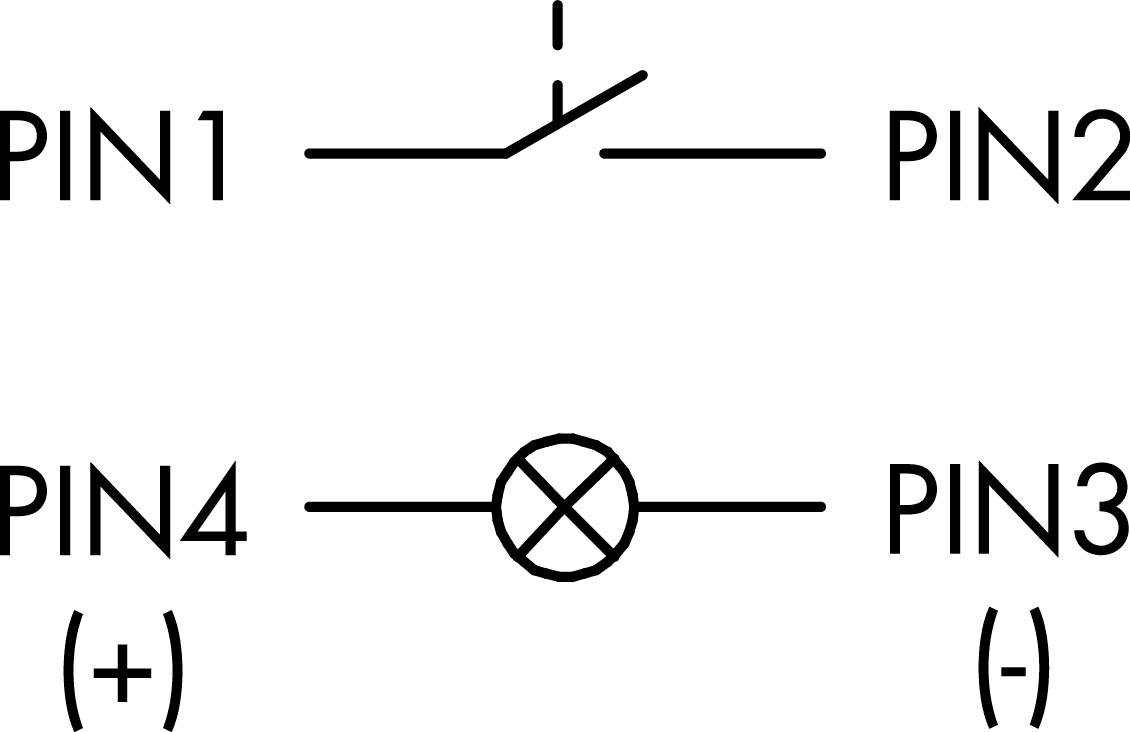

'Schéma zapojenia: Hore spínač medzi PIN1 a PIN2. Dole dióda medzi PIN4 (+) a PIN3 (-).'

1/3

Ilustračný obrázok

Schlegel

Datasheety: (PDF)

Deutsch (Deutschland)

Okamžité doručenie: Ut 13. 10.

8 Ks (Posledné kusy skladom)

Počet

Ks

Celkom (23,57 € / kus)

23,57 €

bez DPH.

Už len 8 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória: Kontakty
Séria: Stykač FRT pripojiť
Ochranný druh IP00
Osvetlenie: áno
Kontaktný materiál: AgNi
Normy: IEC/EN 60947-5-1
Typ kontaktu: 1S
Typ pripojenia: M12 4-kolíkový, A-kódovaný
Trieda ochrany: II (ochranná izolácia)
Typ príslušenstva: stykač
Objímka: žiadna, integrovaná 3mm LED
Funkcia prepínania: funkcia tlačidla
Zdvih: 2,3 mm

Kategória výrobku: spínacie kontaktné teleso

Vlastnosti prepínače / tlačidlá: s LED elementom

Pripojenie: zástrčka M12

Funkcia: bez aretácie

Typ kontaktu: 1 spínací

Materiál kontaktu: AgNi

Spínacia poloha: vyp/(zap)

: IP00

Obsah: 1 ks

Typ: FRTLI_C005

Typ osvetlenia: LED

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 2865196 Schlegel spínacie kontaktné teleso s LED elementom 1 spínací bez aretácie 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2865196 Schlegel spínacie kontaktné teleso s LED elementom 1 spínací bez aretácie 1 ks

Popis

Pripojovací stýkač FRT Podsvietený tlačidlový stýkač 1 S pripojenie M12, 5-pin, AIDA

Tento text bol preložený strojovo.
