Schneider Electric 56517 ochranné relé
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ochranné relé
Typ
56517
Vstupy merania
Es misst über seinen zugehörigen Ringkernwandler den Erdschlussstrom in einer elektrischen Anlage.
Width
54
Function
For three-phase supply system
Datasheety: (PDF)
Počet
Celkom (711,38 € / kus)
711,38 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ
56517
- Kategória výrobku
ochranné relé
- Vstupy merania
Es misst über seinen zugehörigen Ringkernwandler den Erdschlussstrom in einer elektrischen Anlage.
54
For three-phase supply system
97 mm
74 mm
NIE
NIE
NIE
Screw connection
4.5 s
0 s
AC
1
1
1
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2913606 Schneider Electric 56517 ochranné relé
Datasheet 2913606 Schneider Electric 56517 ochranné relé
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2913606 Schneider Electric 56517 ochranné relé
Informácie
Informácie 2913606 Schneider Electric 56517 ochranné relé
Informácie 2913606 Schneider Electric 56517 ochranné relé
Popis

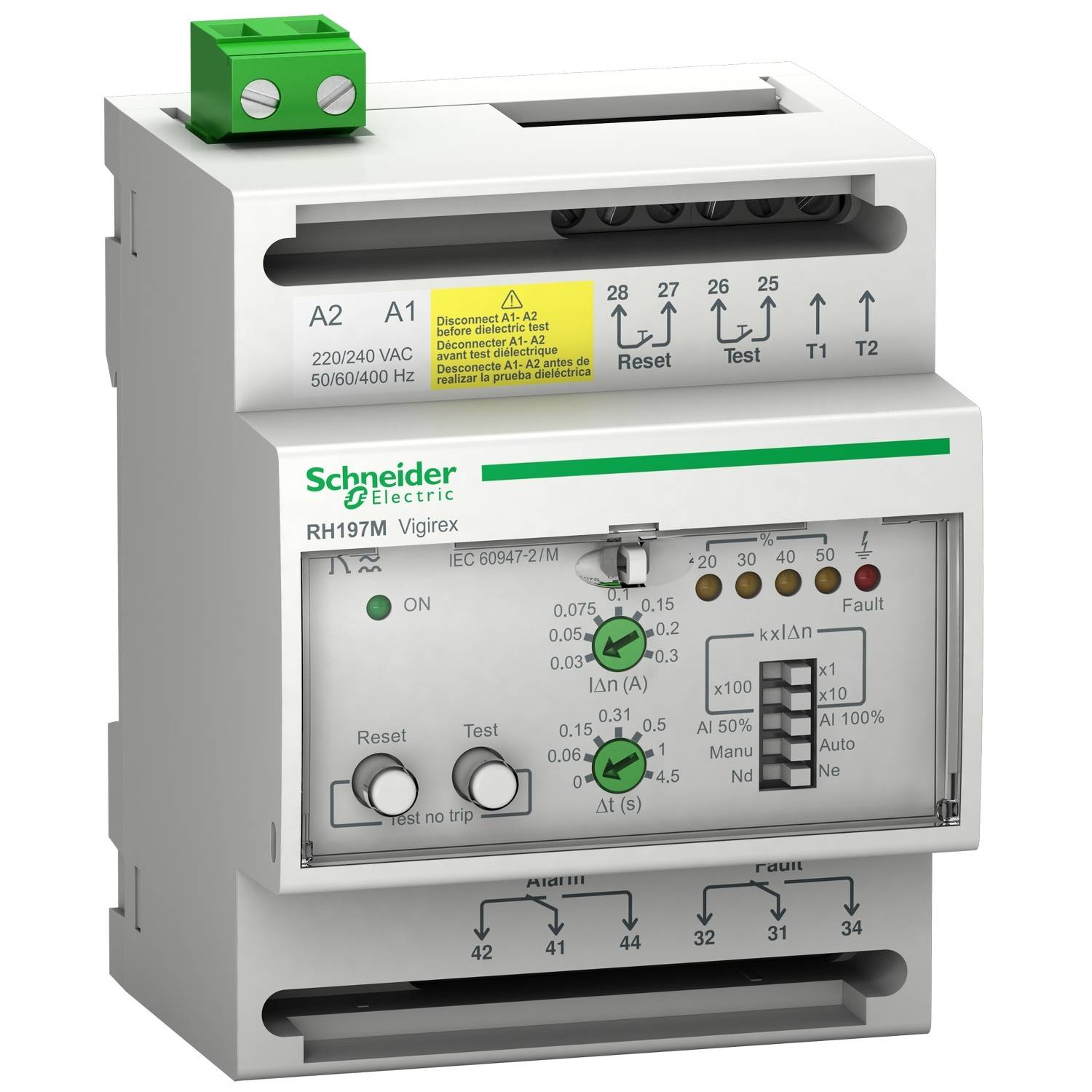

VigiPacT RH197M je relé ochrany proti zvyškovému prúdu namontované na DIN lištu. Chráni pred priamym alebo nepriamym kontaktom s ľuďmi, nebezpečenstvom požiaru a motorov. Meria zemný poruchový prúd v elektrickom systéme prostredníctvom pridruženého transformátora s toroidným jadrom. Pri prekročení nastaveného zvyškového prúdu spustí príslušný istič. Prevádzkové napätie je 220/240V AC 50/60Hz. Ide o triedu zemnej ochrany typu A. Prúdová citlivosť je voliteľná s 19 prahovými hodnotami od 30 mA do 30 A. Časové oneskorenie je možné zvoliť pomocou 7 nastavení od okamžitej po 4,5 s. Alarm je nastavený na 50% alebo 100% IDn pomocou dip prepínača. Prepínač umožňuje výber medzi manuálnym resetom v teréne alebo automatickým resetom po odstránení poruchy. Monitorované napätie distribučnej sústavy je do 1000V AC 50/60/400Hz. Inštaluje sa na DIN lištu v ovládacom paneli a má krytie IP40. Musí byť pripojený ku kompatibilnému toroidnému alebo obdĺžnikovému snímaču Schneider Electric typu A.
Tento text bol preložený strojovo.
