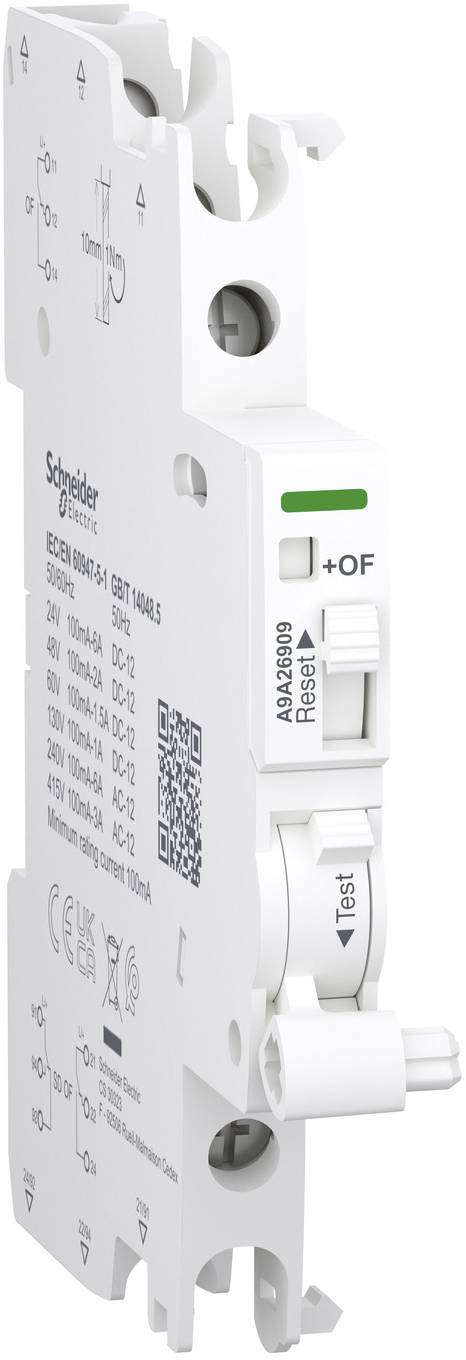

Schneider Electric A9A26909

Pomocný kontakt iOF/SD+OF je produkt 2 v 1 s mechanickým prepínačom. Môže to byť buď: SD+OF alebo OF+OF. Prevádzkový prúd od 100 mA do 6 A pri frekvencii 50 Hz až 60 Hz pri 240 V AC a od 100 mA do 3 A pri frekvencii 50 Hz až 60 Hz pri 415 V AC. Prevádzkový prúd 100 mA pri 24 VDC až 130 VDC. Prevádzkový prúd je 6 A pri 24 VDC, 2 A pri 48 VDC, 1,5 A pri 60 VDC, 1 A pri 110 VDC a 130 VDC. Má 2 polohové spínače s prepínacími kontaktmi typu 2. Určené na inštaláciu v malých komerčných prevádzkach alebo budovách. Toto elektrické príslušenstvo je kompatibilné s radmi Acti9, ako sú iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 a prúdový chránič s dvojitou svorkou iID (RCCB). Kontakt OC a poruchy je nainštalovaný iba pre zariadenia Acti9, ako sú iID, iDPN Vigi, iSW-NA, ARA, iC60 a RCA, ktoré obsahujú 2 prepínacie kontakty. Ak nie je k dispozícii hrebeňová lišta, je kompatibilná aj s iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF sa používa buď pre skrátený názov zariadenia, alebo pre kód kompatibility. Mechanický indikátor je súčasťou produktu a slúži na signalizáciu (lokálnu). Skrutkové pripojenie svorkovnice na spodnej strane. Pripojenie umožňuje použitie pevných medených káblov. Prierez kábla sa pohybuje od 1 mm² do 4 mm². Skrutkové pripojenie na spodnej strane umožňuje prierez kábla od 0,5 mm² do 2,5 mm² pre flexibilné medené káble. Skrutkové pripojenie svorkovnice na spodnej strane. Pripojenie umožňuje použitie pevných medených káblov. Prierez kábla 2 umožňuje prierez kábla 2,5 mm². Má skrutkové pripojenie na hornej a dolnej strane. Pripojenie je flexibilné pomocou medených káblov s koncovkami na vodiče (2 káble). Prierez kábla je 1,5 mm². Menovité izolačné napätie (Ui) je do 500 V. Menovité impulzné výdržné napätie (Uimp) je 4 kV. Šírka v 9 mm krokoch je 1. Rozmery sú (Š) 9 mm x (V) 90 mm x (H) 73 mm. Farba výrobku je biela (RAL 9003). Stupeň znečistenia je 3. Úroveň tropickej vhodnosti je úprava 2. Uťahovací moment spoja je 1 N.m (nižšie) pre typ skrutkovača PZ1. Podľa normy IEC 60529 je úroveň ochrany IP IP20. Prevádzková teplota je od -35 °C do +70 °C. Skladovacia teplota sa pohybuje od -40 °C do +85 °C. Tento výrobok je v súlade s normami EN/IEC 60947-5-1 a GB/T 14048.5. Tento produkt je certifikovaný značkami CE a UKCA.

Tento text bol preložený strojovo.
