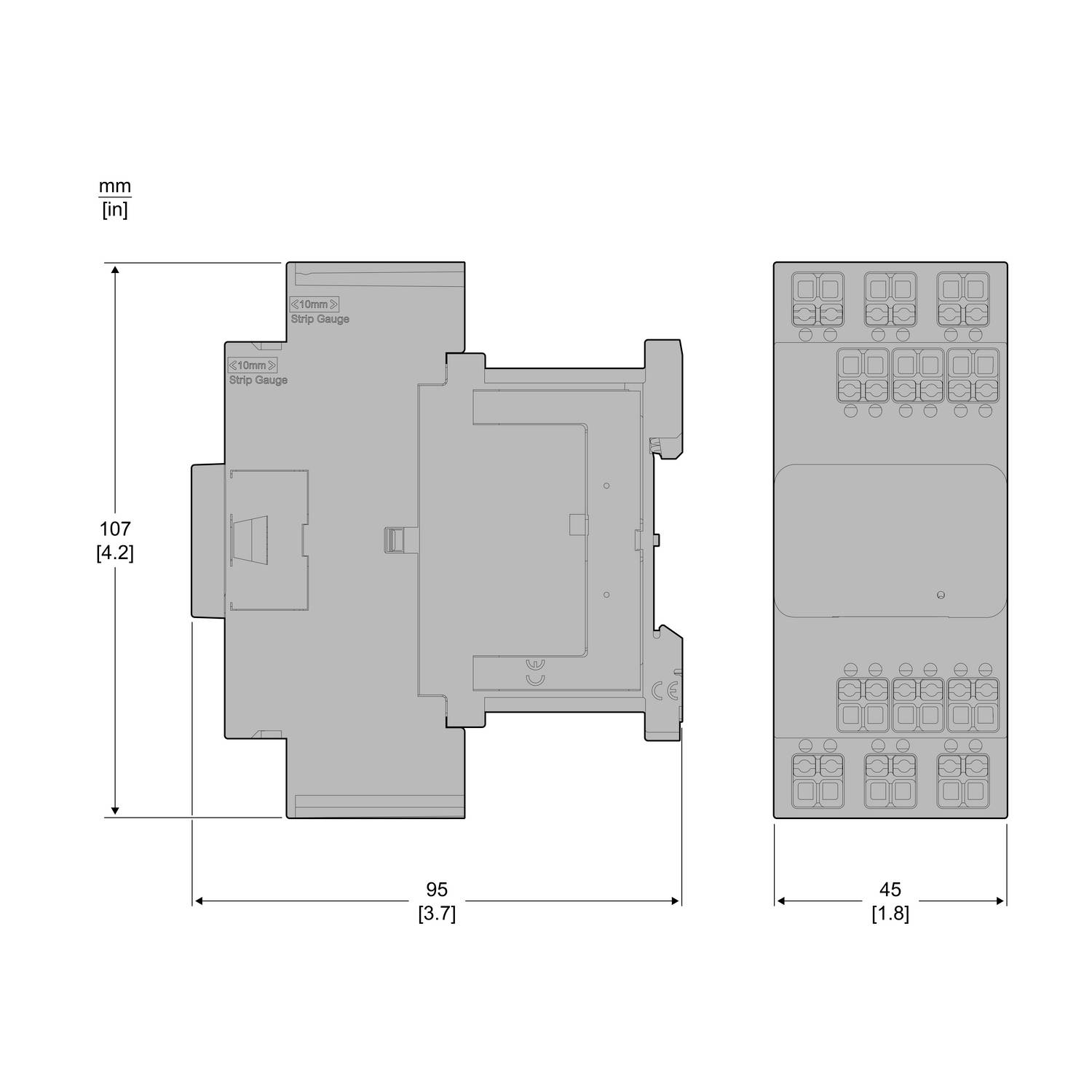

![Technický výkres elektronického zariadenia s rozmermi: výška 107 mm [4,2 in], šírka 95 mm [3,7 in] a hĺbka 45 mm [1,8 in].](https://asset.conrad.com/media10/isa/160267/c1/-/sk/003412405TI00/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/2

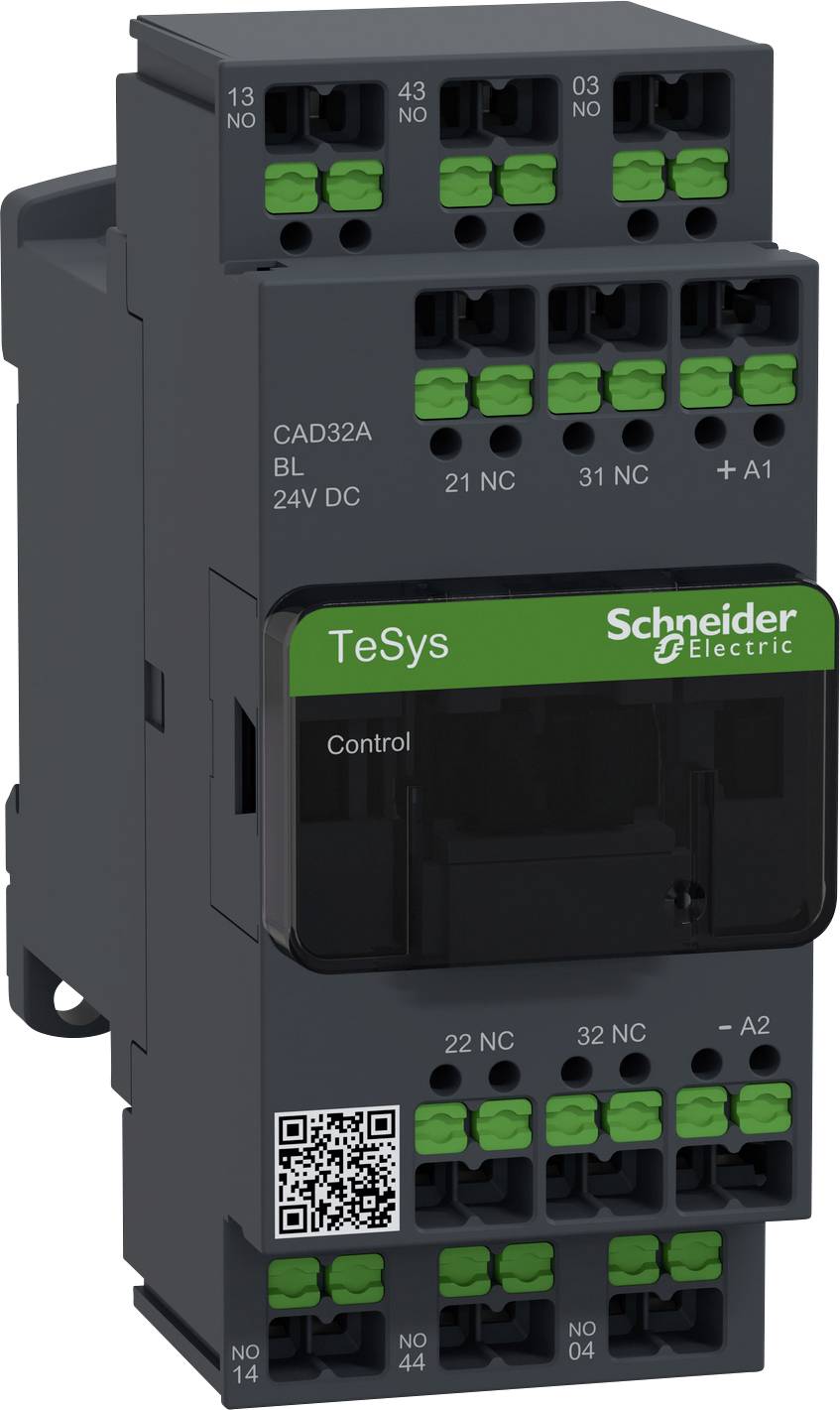

Schneider Electric CAD32ABL pomocný stýkač 3 spínacie, 2 rozpínacie bez LED diódy Piece 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
pomocný stýkač
Pripojenie
Snap-In
Druh obalu
Piece
Typ
CAD32ABL
Typ kontaktu
3 spínacie
2 rozpínacie
Datasheety: (PDF)
11 Ks
Počet
Celkom (53,65 € / kus)
53,65 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Pomocný stýkač, 3 normálne otvorené + 2 normálne zatvorené ovládacie kontakty, cievka 24 V DC, nízka spotreba energie, zacvakávací systém
- Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
- Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
- Optická a haptická spätná väzba o kabeláži
- Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
- Beznástrojová a intuitívna obsluha
- Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
- „Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
pomocný stýkač
- Typ
CAD32ABL
- Typ kontaktu
3 spínacie
2 rozpínacie
- Riadiace napätie (min.)
24 V/DC
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 - 24 V/DC
- Spínacie napätie (max.)
690 V DC/AC
- Konštantný prúd (max.)
10 A
- Vlastnosti
bez LED diódy
- Pripojenie
Snap-In
IP20
- Šírka
45 mm
- V
107 mm
- Hĺbka
93 mm
- Rozmer.
(š x v x h) 45 x 107 x 93 mm
- Obsah
1 ks
Other
45 mm
107 mm
84 mm
NIE
3
2
10 A
NIE
0
24-24 V
DC
NIE
0.005 A
Other
0
0
10 A
690-690 V
DC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3412405 Schneider Electric CAD32ABL pomocný stýkač 3 spínacie, 2 rozpínacie bez LED diódy Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3412405 Schneider Electric CAD32ABL pomocný stýkač 3 spínacie, 2 rozpínacie bez LED diódy Piece 1 ks
Popis
Pomocný ukazovateľ TeSys Control CAD. Pomocný stýkač pre kategórie použitia AC-15 do 690 V a DC-13 do 440 V. Ponúka 5 kontaktov (3S + 2Ö), 24V DC cievku s nízkou spotrebou energie. Pre náročné aplikácie s vysokými prevádzkovými rýchlosťami až do 10 800 cyklov/hodinu zaisťuje vysokú spoľahlivosť a odolnosť. Päť integrovaných kontaktov pomoci, rozšíriteľných až o deväť kontaktov pomoci. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
