Schneider Electric GV2ME03A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 0.25 - 0.4 A Spínacie napätie (max.): 69

Istič od Schneider Electric, typ GV2ME03A, s tlačidlami 'Stop' a 'Start', otočným prepínačom a svorkami na pripojenie.

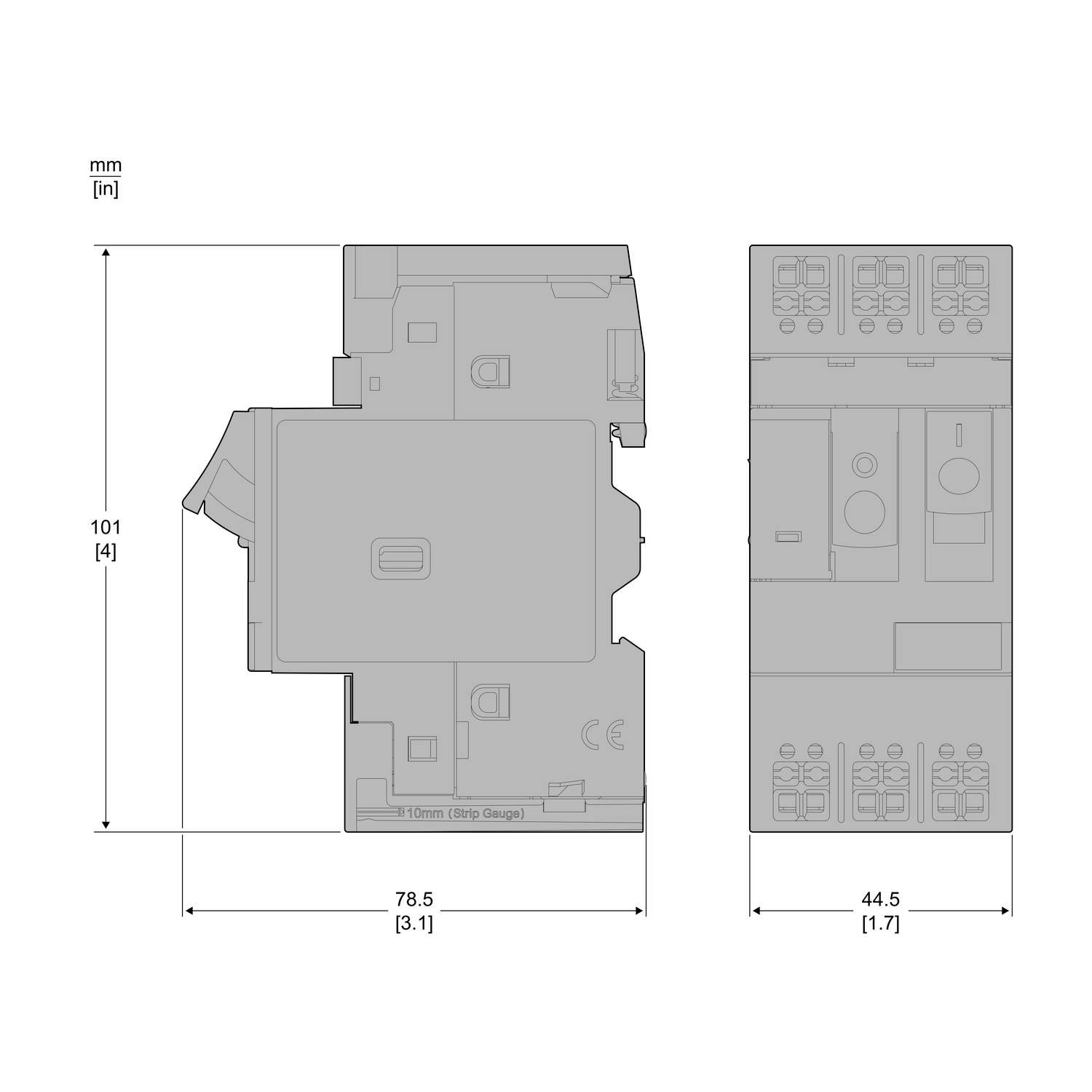

Obrázok zobrazuje technický výkres elektronického zariadenia s rozmermi: 101 mm x 78,5 mm x 44,5 mm v milimetroch.

1/2

Kategória výrobku

ochranné relé motora

Rozsah nastavenia prúdu (max.)

0.4 A

Pripojenie

Snap-In

Druh obalu

Piece

Typ

GV2ME03A

Datasheety: (PDF)

Doručenie: Pi 2. 10.

7 Ks

Počet

Celkom (38,20 € / kus)

38,20 €

bez DPH.

Už len 7 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Ochranný istič motora, 3-pólový, 0,25 – 0,4 A, ovládanie tlačidlom, pripojovacie svorky SNAP IN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Druh obalu: Piece

Kategória výrobku: ochranné relé motora

Typ: GV2ME03A

Rozsah nastavenia prúdu (min.): 0.25 A

Rozsah nastavenia prúdu (max.): 0.4 A

Rozsah nastavenia (prúd): 0.25 - 0.4 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Pripojenie: Snap-In

: IP20

Hĺbka: 78.5 mm

Šírka: 45 mm

V: 101 mm

Rozmer.: (š x v x h) 45 x 101 x 78.5 mm

Obsah: 1 ks

Farba: viacfarebná

: 45 mm

: 101 mm

: 78.5 mm

: 0.09 kW

: NIE

: 0.4 A

: NIE

: 3

: 230-690 V

: 0.25-0.4 A

: 2.5 W

: IP20

: ÁNO

: Other

: Push button

: Thermomagnetic

: 0.06 kW

: 100 kA

: 5-5 A

: ÁNO

: Complete device in housing

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Schneider Electric GV2ME03A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 0.25 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednávacie číslo:3412509

Tento produkt

0.4 A

0.25 A

Schneider Electric GV2ME05A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 0.63 - 1 A (š x v x h) 45 x 101 x 78.5 mm

Objednávacie číslo:3412493

1 A

0.63 mA

Schneider Electric GV2ME06A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 1 - 1.6 A (š x v x h) 45 x 101 x 78.5 mm

Objednávacie číslo:3412496

1.6 A

1 A

Schneider Electric GV2ME07A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 1.6 - 2.5 A (š x v x h) 45 x 101 x 78.5 mm

Objednávacie číslo:3412499

2.5 A

1.6 A

Schneider Electric GV2ME08A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 2.5 - 4 A (š x v x h) 45 x 101 x 78.5 mm

Objednávacie číslo:3412500

4 A

2.5 A

Schneider Electric GV2ME10A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 4.6 - 6.3 A (š x v x h) 45 x 101 x 78.5 mm

Objednávacie číslo:3412501

6.3 A

4.6 A

Schneider Electric GV2ME14A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 6 - 10 A (š x v x h) 45 x 101 x 78.5 mm

Objednávacie číslo:3412503

10 A

6 A

Schneider Electric GV2ME16A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 9 - 14 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednávacie číslo:3412504

14 A

9 A

Schneider Electric GV2ME20A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 13 - 18 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm

Objednávacie číslo:3412505

18 A

13 A

Schneider Electric GV2ME01A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 0.1 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednávacie číslo:3412506

0.16 A

0.1 A

Na stiahnutie

Datasheet

Datasheet 3412509 Schneider Electric GV2ME03A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 0.25 - 0.4 A Spínacie napätie (max.): 69

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412509 Schneider Electric GV2ME03A ochranné relé motora 1 ks Rozsah nastavenia (prúd): 0.25 - 0.4 A Spínacie napätie (max.): 69

Popis

Ochranný spínač motora TeSys Power. Ochranný istič motora, 3P. Menovitý výkon 0,09 kW, rozsah nastavenia 0,25 – 0,40 A. S tepelnou a magnetickou spúšťou. Základnú verziu je možné zaplombovať a uzamknúť. Aktivácia pomocou tlačidla. Menovité napätie 400 V, podľa AC-3. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
