Schneider Electric GV5P220F ochranné relé motora 1 ks Rozsah nastavenia (prúd): 100 - 220 A Spínacie napätie (max.): 690

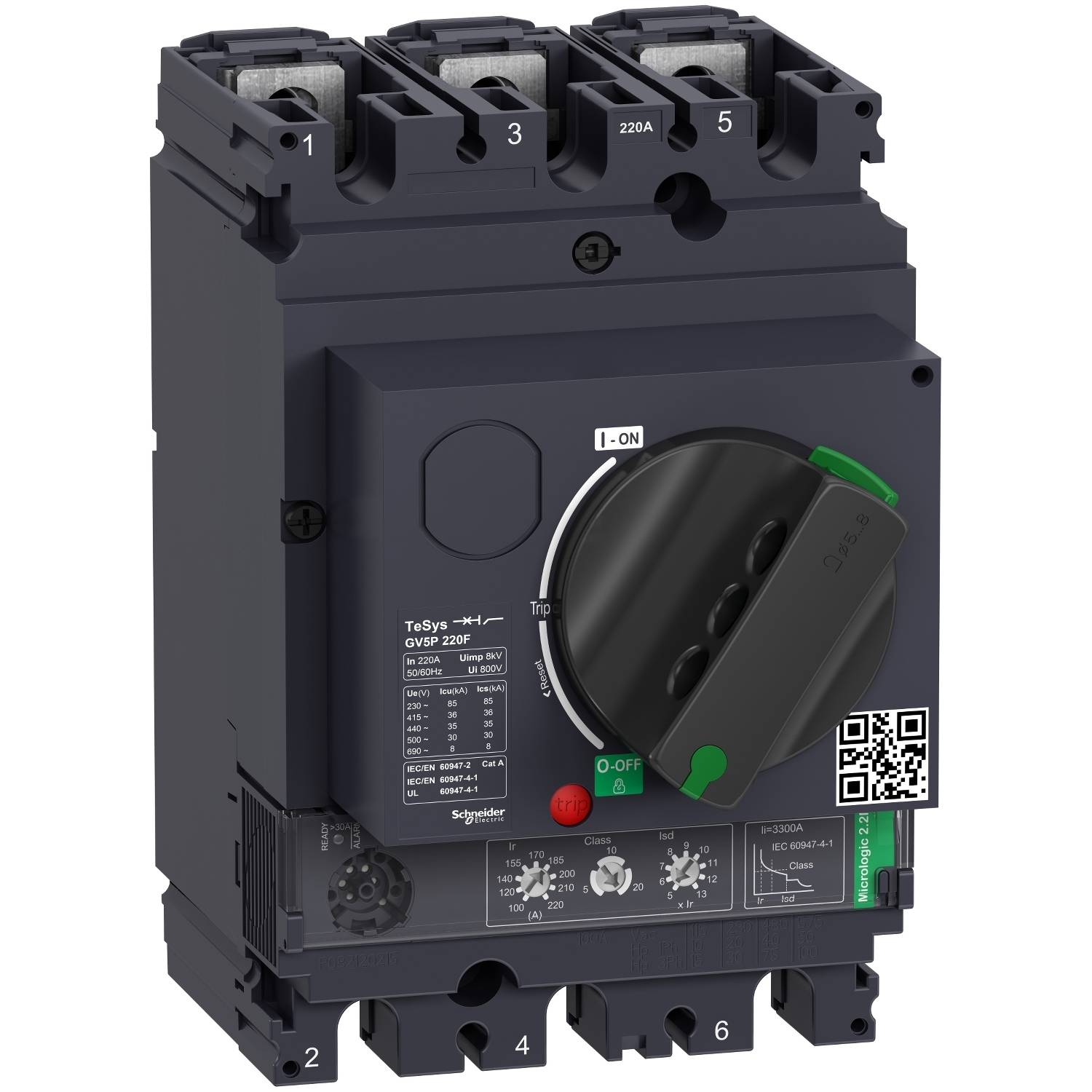

Čierny výkonový spínač so zeleným a červeným tlačidlom pre zapnutie/vypnutie. Označenie modelu: 'Schneider Electric', QR kód v pravom dolnom rohu.

Kategória výrobku

ochranné relé motora

Rozsah nastavenia prúdu (max.)

220 A

Pripojenie

prípojka s káblovým očkom

Druh obalu

Piece

Typ

GV5P220F

Datasheety: (PDF)

Doručenie: Po 12. 10.

Počet

Celkom (926,02 € / kus)

926,02 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: ochranné relé motora

Typ: GV5P220F

Rozsah nastavenia prúdu (min.): 100 A

Rozsah nastavenia prúdu (max.): 220 A

Rozsah nastavenia (prúd): 100 - 220 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vlastnosti: s pomocným kontaktom

Pripojenie: prípojka s káblovým očkom

Obsah: 1 ks

: 105

: 161 mm

: 155 mm

: 132 kW

: NIE

: 220 A

: NIE

: 3

: IP40

: ÁNO

: Screw connection

: Turn button

: Thermomagnetic

: 90 kW

: 36 kA

: ÁNO

: Complete device in housing

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2924590 Schneider Electric GV5P220F ochranné relé motora 1 ks Rozsah nastavenia (prúd): 100 - 220 A Spínacie napätie (max.): 690

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2924590 Schneider Electric GV5P220F ochranné relé motora 1 ks Rozsah nastavenia (prúd): 100 - 220 A Spínacie napätie (max.): 690

Informácie

Informácie 2924590 Schneider Electric GV5P220F ochranné relé motora 1 ks Rozsah nastavenia (prúd): 100 - 220 A Spínacie napätie (max.): 690

Popis

Ochranný spínač motora TeSys GV, 3 pólový (3P), 220A/690V, na ochranu 3-fázových motorov 90-110kW@400V. Ponúka tepelnú magnetickú ochranu a doplnkové ochranné funkcie, spínaciu kapacitu Icu 36kA, ovládanie štart-stop otočnou rukoväťou. Ponúka tiež pripojenie pre tyče alebo káble s káblovými okami (priame pripojenie káblov s prídavnými zástrčkami). Tepelná ochrana nastaviteľná pomocou nastavovacích koliesok s nastavovacím prúdom Ir v rozsahu 100-220A a voliteľnou triedou vypínania 5, 10 alebo 20, magnetická ochrana pri 15 In. Medzi ďalšie pevné funkcie ochrany odbočky patrí ochrana proti krátkemu časovému oneskoreniu Isd pri 13 Ir, nevyváženosť fáz a ochrana proti poruche. Poskytuje vnútorné umiestnenie pre ďalšie bloky pomocných kontaktov (OF, SD) a vypínacie spúšte (MN, MX). Certifikované podľa viacerých noriem (IEC, UL, CSA, CCC, EAC, Marine), v súlade s Green Premium (RoHS/REACh).

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
