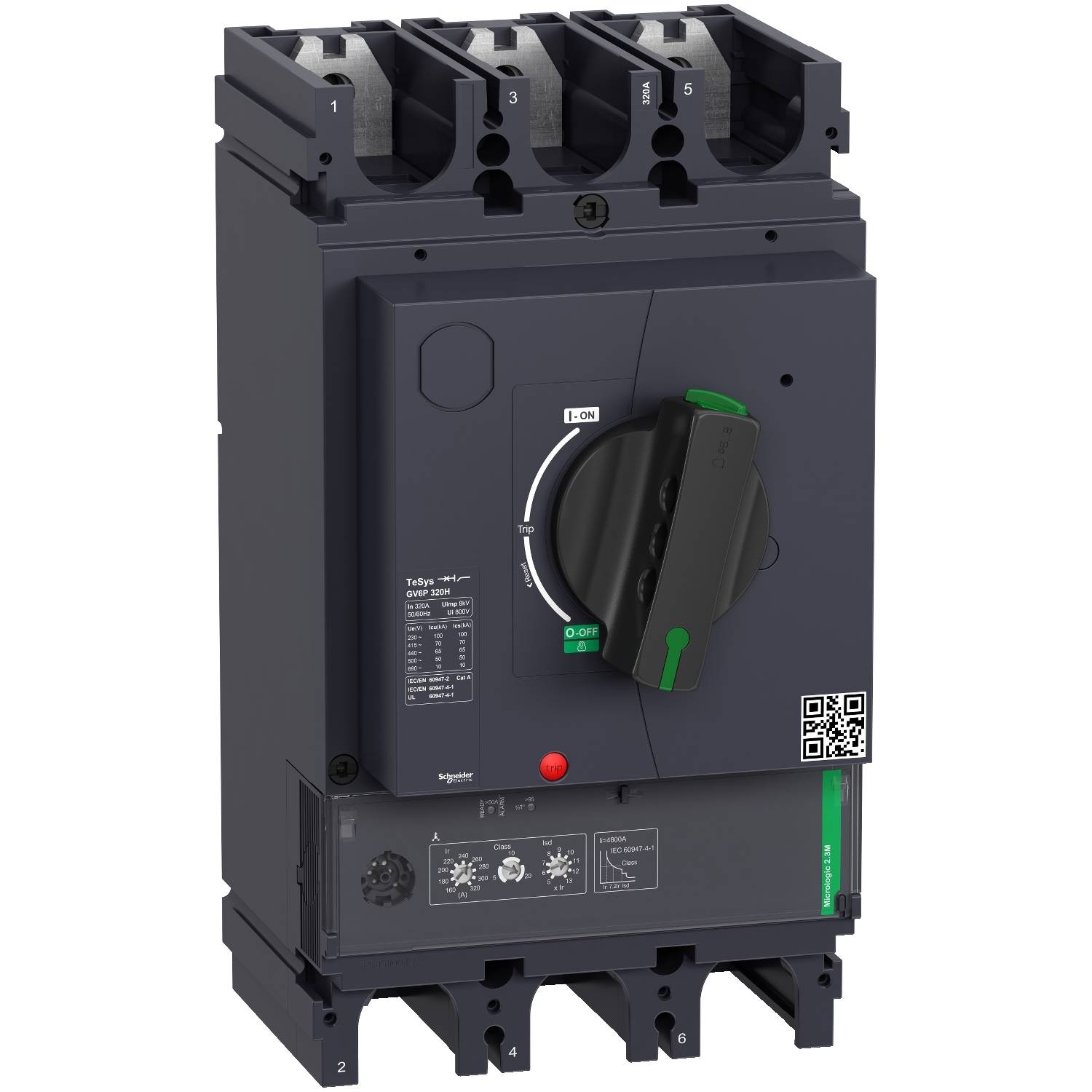

Schneider Electric GV6P320H ochranné relé motora 1 ks Rozsah nastavenia (prúd): 160 - 320 A Spínacie napätie (max.): 690

Kategória výrobku

ochranné relé motora

Rozsah nastavenia prúdu (max.)

320 A

Pripojenie

prípojka s káblovým očkom

Druh obalu

Piece

Typ

GV6P320H

Datasheety: (PDF)

Doručenie: Po 12. 10.

Počet

Celkom (1 459,35 € / kus)

1 770,83 €

-18 %

1 459,35 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: ochranné relé motora

Typ: GV6P320H

Rozsah nastavenia prúdu (min.): 160 A

Rozsah nastavenia prúdu (max.): 320 A

Rozsah nastavenia (prúd): 160 - 320 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V DC/AC

Vlastnosti: s pomocným kontaktom

Pripojenie: prípojka s káblovým očkom

Obsah: 1 ks

: 140

: 255 mm

: 179 mm

: 250 kW

: NIE

: 320 A

: NIE

: 3

: IP40

: ÁNO

: Screw connection

: Turn button

: Thermomagnetic

: 132 kW

: 70 kA

: ÁNO

: Complete device in housing

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2924600 Schneider Electric GV6P320H ochranné relé motora 1 ks Rozsah nastavenia (prúd): 160 - 320 A Spínacie napätie (max.): 690

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2924600 Schneider Electric GV6P320H ochranné relé motora 1 ks Rozsah nastavenia (prúd): 160 - 320 A Spínacie napätie (max.): 690

Informácie

Informácie 2924600 Schneider Electric GV6P320H ochranné relé motora 1 ks Rozsah nastavenia (prúd): 160 - 320 A Spínacie napätie (max.): 690

Popis

Ochranný spínač motora TeSys GV, 3 pólový (3P), 320A/690V, na ochranu 3-fázových motorov 132-160kW@400V. Ponúka tepelnú magnetickú ochranu a doplnkové ochranné funkcie, vypínaciu schopnosť Icu 70kA, ovládanie štart-stop pomocou otočnej rukoväte. Ponúka tiež pripojenie pre tyče alebo káble s káblovými okami (priame pripojenie káblov s prídavnými zástrčkami). Tepelná ochrana nastaviteľná pomocou nastavovacích koliesok s nastavovacím prúdom Ir v rozsahu 160-320A a voliteľnou triedou vypínania 5, 10 alebo 20, magnetická ochrana pri 15 In. Medzi ďalšie pevné funkcie ochrany odbočky patrí ochrana proti krátkemu časovému oneskoreniu Isd pri 13 Ir, nevyváženosť fáz a ochrana proti poruche. Poskytuje vnútorné umiestnenie pre ďalšie bloky pomocných kontaktov (OF, SD) a vypínacie spúšte (MN, MX). Certifikované podľa viacerých noriem (IEC, UL, CSA, CCC, EAC, Marine), v súlade s Green Premium (RoHS/REACh).

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
