Schneider Electric LC1D09AB7 stýkač 3 spínacie 4 kW 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Výkon
4 kW
Pripojenie
Snap-In
Typ
LC1D09AB7
Datasheety: (PDF)
82 Ks
Počet
Celkom (29,26 € / kus)
29,26 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Výkonový stýkač LC1D 3p, +1NO+1NC, 4 kW, 9 A, 400 V AC3, cievka 24 V AC, SNAP IN
- Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
- Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
- Optická a haptická spätná väzba o kabeláži
- Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
- Beznástrojová a intuitívna obsluha
- Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
- „Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň
Technické parametre
- Kategória výrobku
stýkač
- Typ
LC1D09AB7
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Riadiace napätie (min.)
24 V/AC
- Riadiace napätie (max.)
24 V/AC
- Rozsah riadiaceho napätia
24 - 24 V/AC
- Spínacie napätie (max.)
400 V/AC
- Konštantný prúd (max.)
9 A
4 kW
- Pripojenie
Snap-In

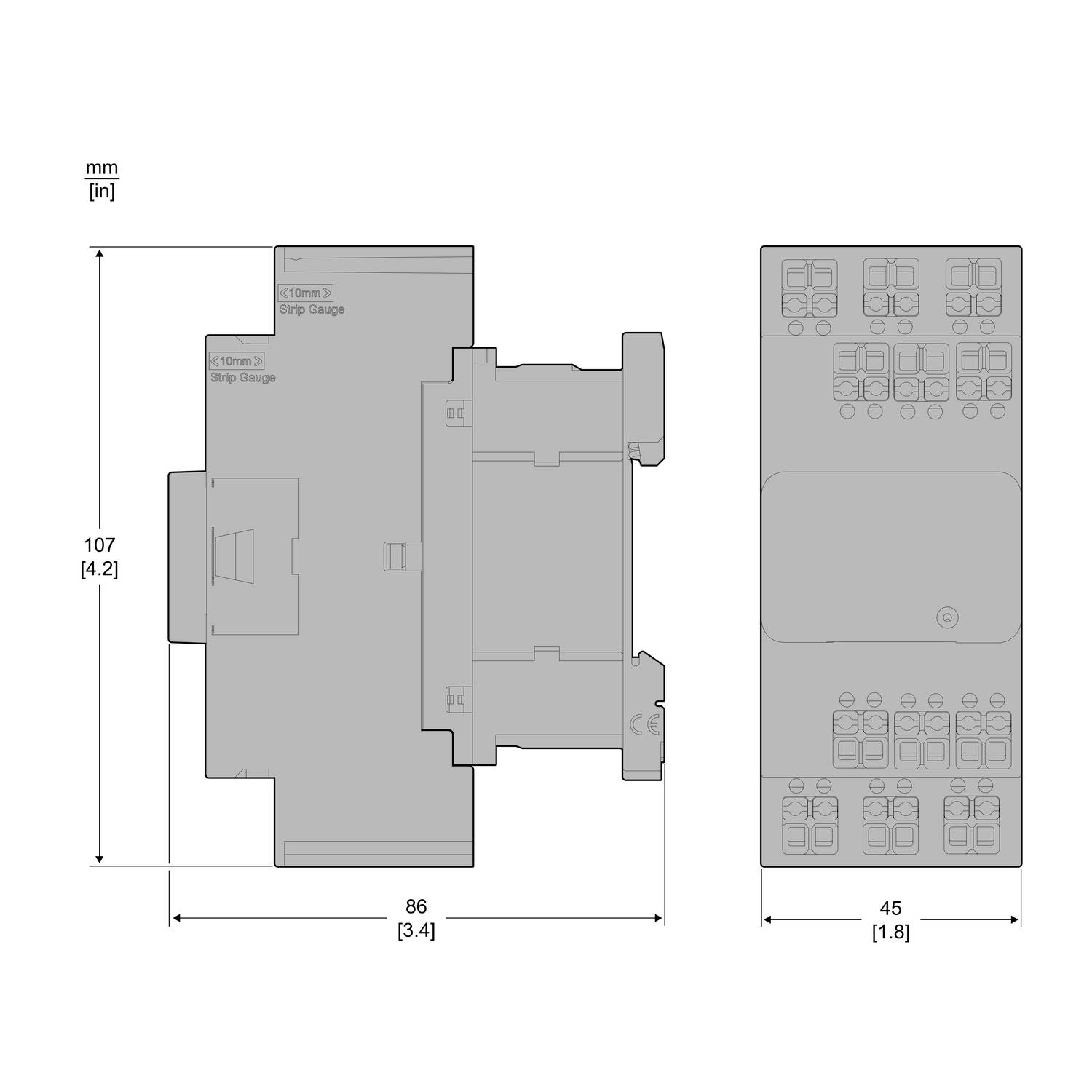

- Šírka
45 mm
- V
107 mm
- Hĺbka
86 mm
- Rozmer.
(š x v x h) 45 x 107 x 86 mm
- Obsah
1 ks
45 mm
107 mm
86 mm
NIE
4 kW
3
0
1
1
9 A
25 A
24-24 V
24-24 V
Other
440-440 V
440-440 V
AC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3412621 Schneider Electric LC1D09AB7 stýkač 3 spínacie 4 kW 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3412621 Schneider Electric LC1D09AB7 stýkač 3 spínacie 4 kW 1 ks
Popis
Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne zatvorené kontakty. Doplnkové pomocné kontakty - 1 normálne otvorený + 1 normálne zatvorený, menovitý prevádzkový výkon pri AC-3, 400 V 4 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 9 A, cievka 24 V AC. Rozmery (ŠxVxH) 45x107x86 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. Bez integrovaného obvodového modulu. Rýchle a bezpečné pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
