Schneider Electric LC1D12AFC7 stýkač 3 spínacie 1 ks

Stýkač od Schneider Electric s označením 'TeSys' a 'Control', so zelenými konektormi, ideálny pre elektrické riadenie.

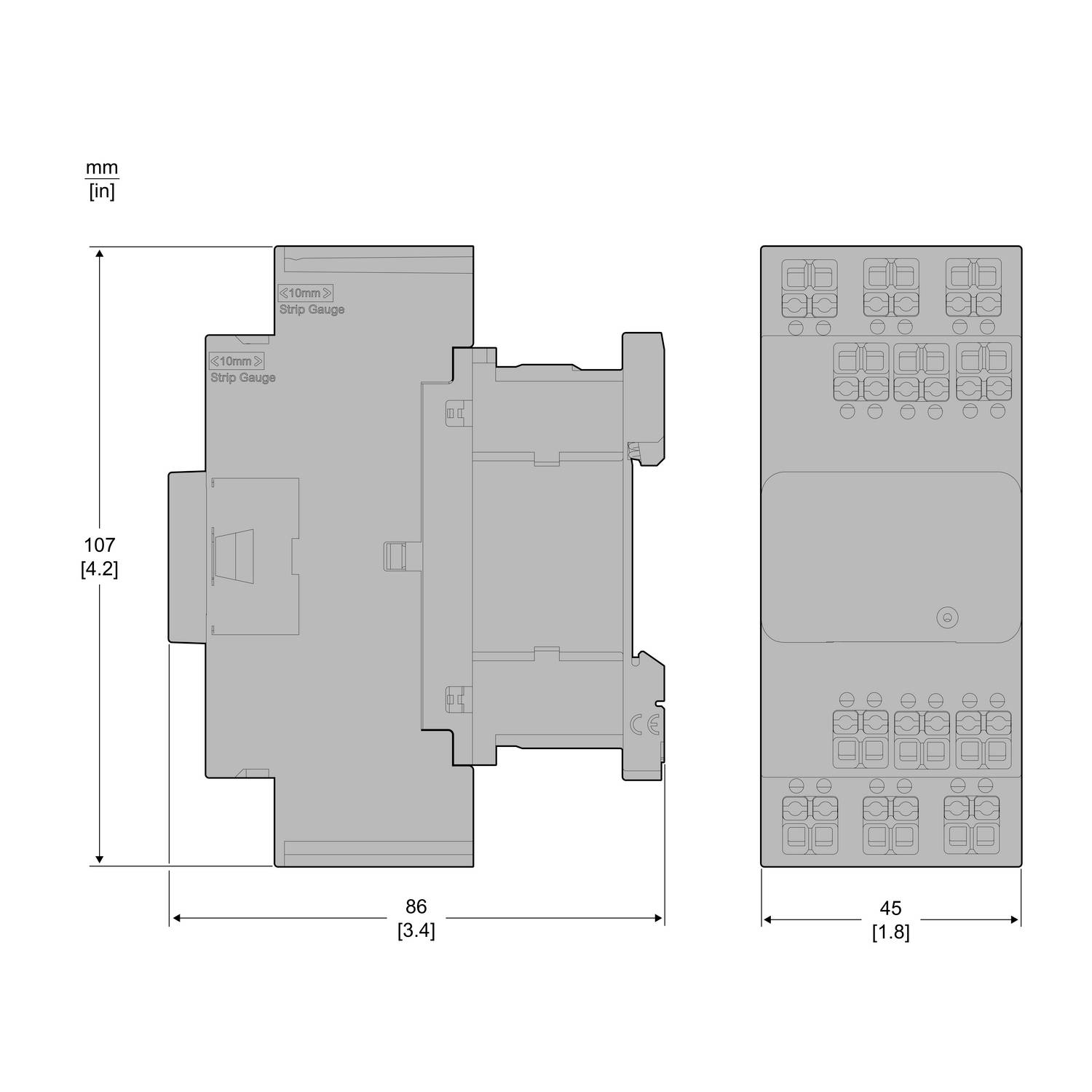

Diagram modulu s rozmermi: 107 mm x 86 mm x 45 mm. Pravý pohľad zobrazuje ovládacie prvky. Rozmery sú uvedené v mm a palcoch.

1/2

Kategória výrobku

stýkač

Počet pólov

3-pólové

Pripojenie

Snap-In

Typ

LC1D12AFC7

Typ kontaktu

3 spínacie

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (43,89 € / kus)

51,66 €

-15 %

43,89 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Výkonový stýkač LC1D 3p, +1NO+1NC, 5,5 kW, 12 A, 400 V AC3, cievka 110 V AC, SnapIN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou zacvakávacieho pripojenia
Zacvakávacia svorka sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez koncových objímok
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Kategória výrobku: stýkač

Typ: LC1D12AFC7

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Riadiace napätie (max.): 110 V/AC

Rozsah riadiaceho napätia: 110 V/AC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 12 A

Pripojenie: Snap-In

Šírka: 45 mm

V: 107 mm

Hĺbka: 86 mm

Rozmer.: (š x v x h) 45 x 107 x 86 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 86 mm

: NIE

: 5.5 kW

: 3

: 0

: 1

: 1

: 12 A

: 25 A

: 127-127 V

: 127-127 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3412531 Schneider Electric LC1D12AFC7 stýkač 3 spínacie 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412531 Schneider Electric LC1D12AFC7 stýkač 3 spínacie 1 ks

Popis

Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne otvorené kontakty. Doplnkové pomocné kontakty - 1 NO + 1 NC, menovitý prevádzkový výkon pri AC-3, 400 V 5,5 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 12 A, cievka 110 V AC. Rozmery (ŠxVxH) 45x107x86 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. bez integrovaného modulu zapojenia. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou terminálu SnapIN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
