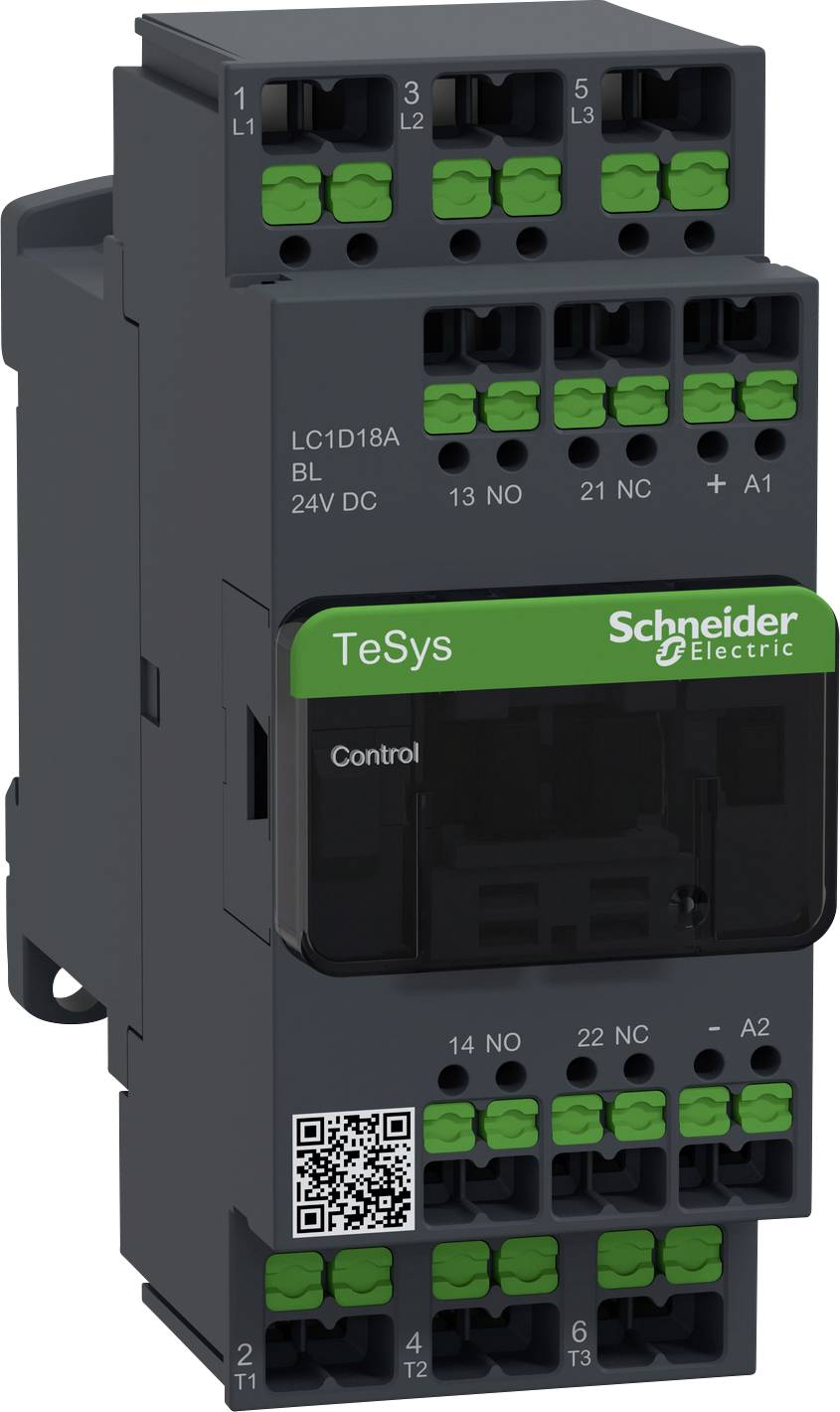

Schneider Electric LC1D18ABL stýkač 3 spínacie s diódou Piece 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Pripojenie
Snap-In
Druh obalu
Piece
Typ
LC1D18ABL
Datasheety: (PDF)
99 Ks
Počet
Celkom (66,66 € / kus)
66,66 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Výkonový stýkač LC1D 3p, +1NO+1NC, 7,5 kW, 18 A, 400 V AC3, cievka 24 V DC s nízkou spotrebou energie, SNAP IN
- Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
- Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
- Optická a haptická spätná väzba o kabeláži
- Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
- Beznástrojová a intuitívna obsluha
- Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
- „Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
stýkač
- Typ
LC1D18ABL
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 V/DC (max)
- Spínacie napätie (max.)
400 V/AC
- Konštantný prúd (max.)
32 A
- Vlastnosti
s diódou
- Pripojenie
Snap-In
IP20

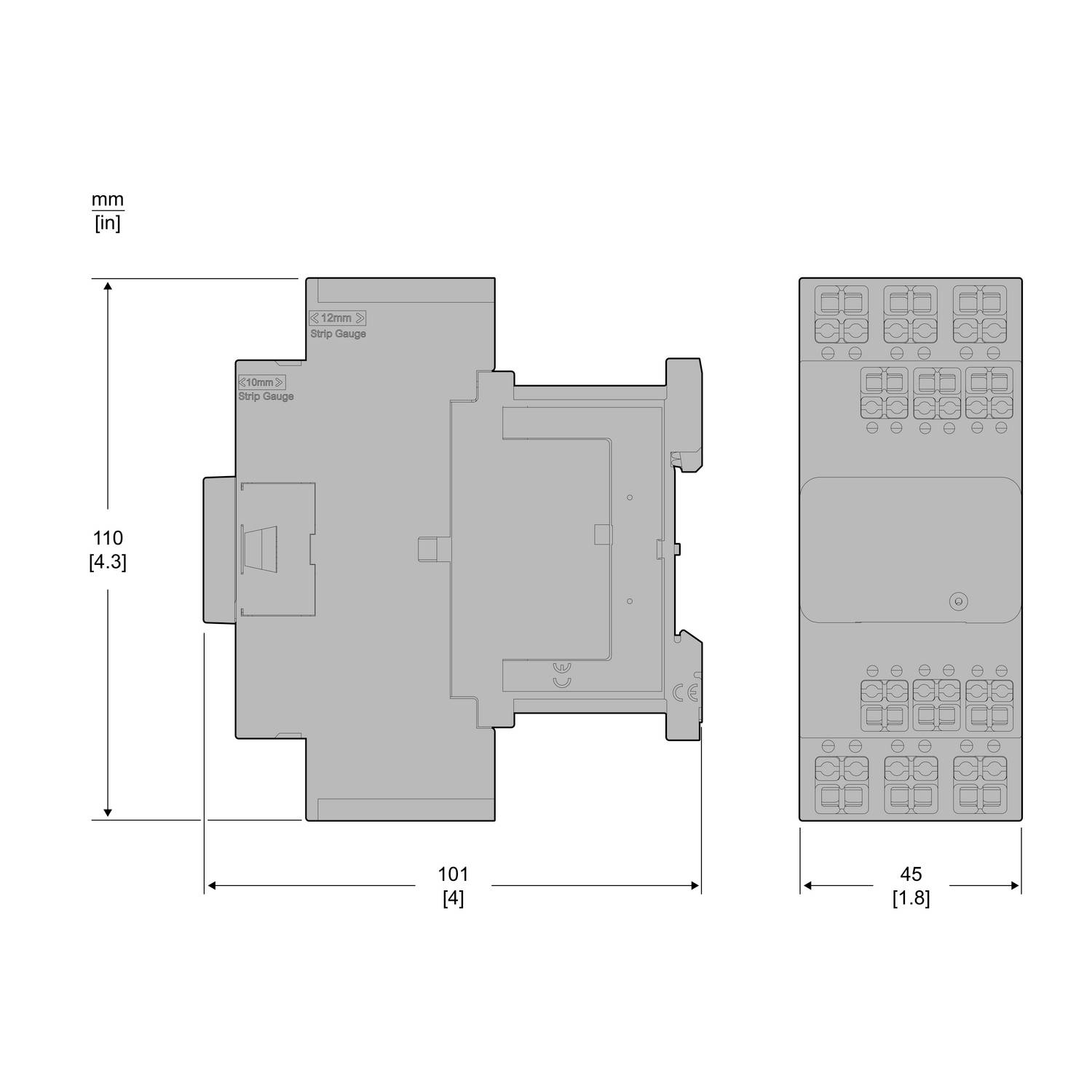

- Šírka
45 mm
- V
110 mm
- Hĺbka
101 mm
- Rozmer.
(š x v x h) 45 x 110 x 101 mm
- Obsah
1 ks
45 mm
110 mm
101 mm
NIE
7.5 kW
3
0
1
1
18 A
32 A
24-24 V
Other
DC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3412608 Schneider Electric LC1D18ABL stýkač 3 spínacie s diódou Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3412608 Schneider Electric LC1D18ABL stýkač 3 spínacie s diódou Piece 1 ks
Popis
Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne zatvorené kontakty. Doplnkové pomocné kontakty - 1 normálne otvorený + 1 normálne zatvorený, menovitý prevádzkový výkon pri AC-3, 400 V 7,5 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 18 A, cievka 24 V DC. Rozmery (ŠxVxH) 45x110x95 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. Integrovaná obojsmerná dióda obmedzujúca amplitúdu. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
