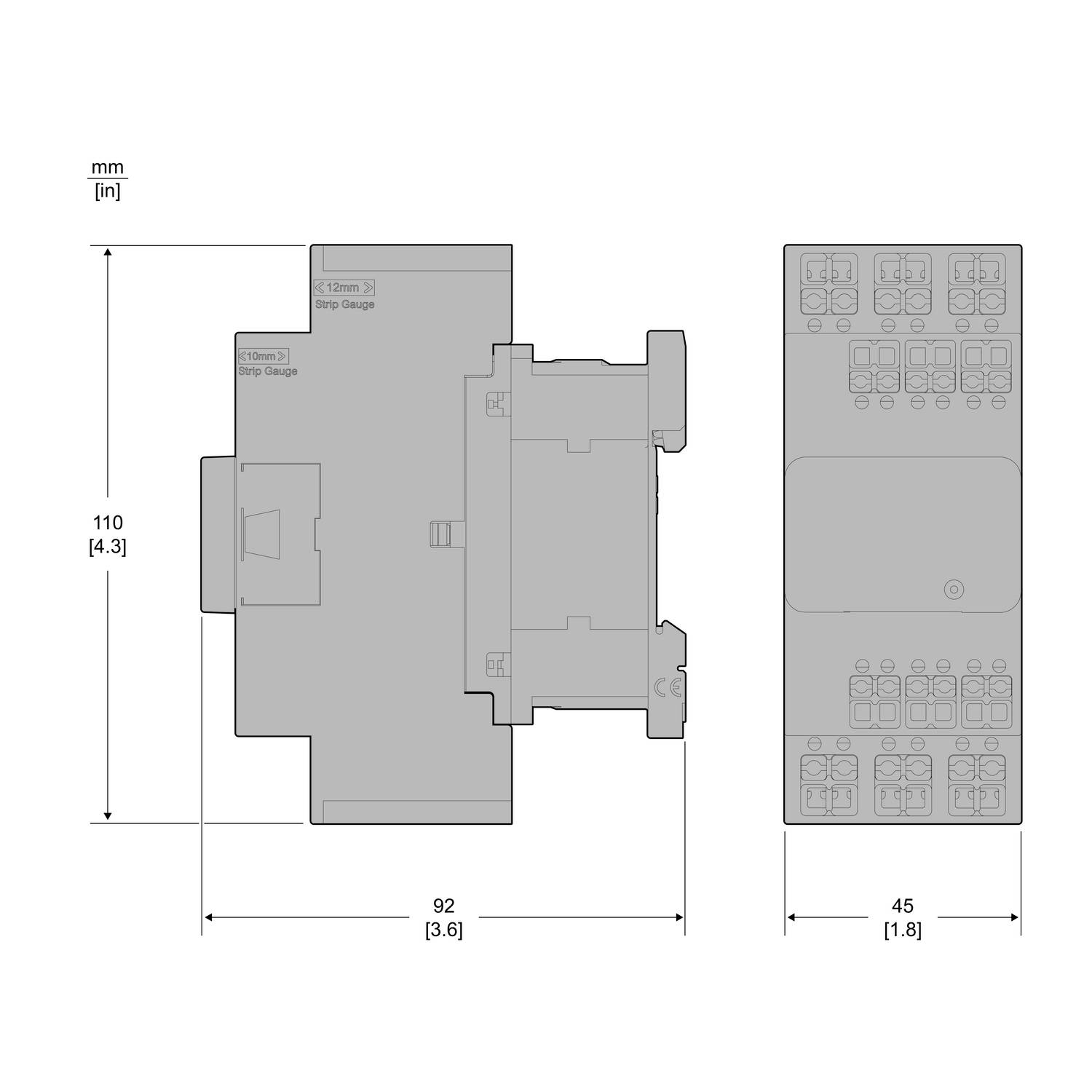

![Mechanický výkres elektrického komponentu; rozmery uvedené v mm a palcoch: 110 x 92 x 45 mm [4,3 x 3,6 x 1,8 palca]](https://asset.conrad.com/media10/isa/160267/c1/-/sk/003412764TI00/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/2

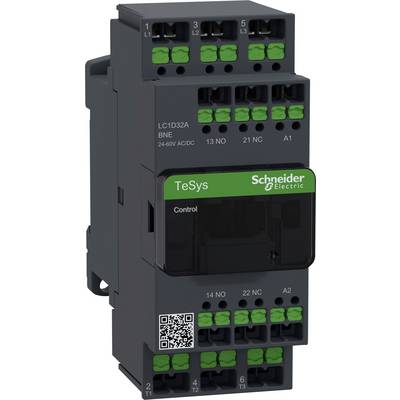

Schneider Electric LC1D32ABNE stýkač 3 spínacie 15 kW s ochrannou diódou 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Výkon
15 kW
Pripojenie
Snap-In
Typ
LC1D32ABNE
Datasheety: (PDF)
Počet
Celkom (170,72 € / kus)
170,72 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Výkonový stýkač LC1D 3p, +1NO+1NC, 15 kW, 32 A, 400 V AC3, cievka 24-60 V AC/DC, SnapIN
- Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou zacvakávacieho pripojenia
- Zacvakávacia svorka sa po správnom zasunutí vodiča zacvakne.
- Optická a haptická spätná väzba o kabeláži
- Flexibilné aj pevné vodiče je možné zaviesť bez koncových objímok
- Beznástrojová a intuitívna obsluha
- Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie
- „Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň
Technické parametre
- Kategória výrobku
stýkač
- Typ
LC1D32ABNE
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Pomocný kontakt
1 spínací
- Konštantný prúd (max.)
32 A
15 kW
- Vlastnosti
s ochrannou diódou
- Pripojenie
Snap-In
- Šírka
45 mm
- V
110 mm
- Hĺbka
95 mm
- Rozmer.
(š x v x h) 45 x 110 x 95 mm
- Obsah
1 ks
45 mm
85 mm
92 mm
NIE
15 kW
3
0
1
1
32 A
50 A
24-60 V
24-60 V
24-60 V
Other
440-440 V
440-440 V
AC/DC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3412764 Schneider Electric LC1D32ABNE stýkač 3 spínacie 15 kW s ochrannou diódou 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3412764 Schneider Electric LC1D32ABNE stýkač 3 spínacie 15 kW s ochrannou diódou 1 ks
Popis
Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne otvorené kontakty. Doplnkové pomocné kontakty - 1 NO + 1 NC, menovitý prevádzkový výkon pri AC-3, 400 V 15 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 32 A, cievka 24-60 V AC/DC. Rozmery (ŠxVxH) 45x110x95 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. integrovaná obojsmerná dióda obmedzujúca amplitúdu. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou terminálu SnapIN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
