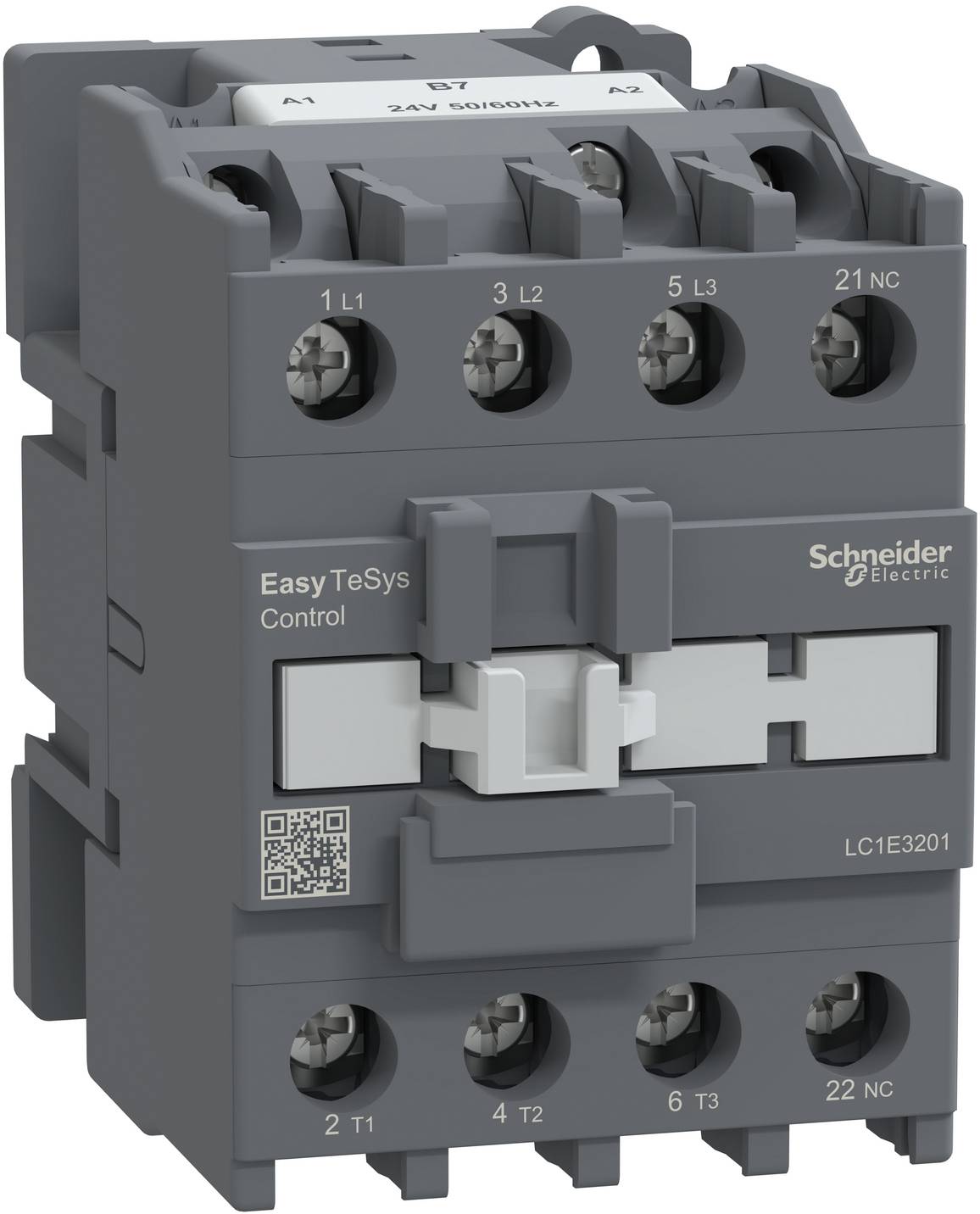

Schneider Electric LC1E3201B7 stýkač 3 spínacie 15 kW s pomocným kontaktom 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Výkon
15 kW
Pripojenie
skrutková svorka
Typ
LC1E3201B7
Datasheety: (PDF)
1 Ks
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Typ pripojenia hlavného obvodu: Skrutková svorka
- Počet pomocných kontaktov ako normálne zatvorených kontaktov: 0
- Počet pomocných kontaktov ako otváračov: 1
- Počet normálne zatvorených kontaktov ako hlavných kontaktov: 3
- Počet otváračov ako hlavných kontaktov: 0
- Menovitý prevádzkový výkon pri AC-3, 400 V: 15 kW
- Menovitý prevádzkový prúd Ie pri AC-1, 400 V: 50 A
- Menovitý prevádzkový prúd Ie pri AC-3, 400 V: 32 A
- Menovité napájacie napätie riadiaceho systému AC 50 Hz: 24 – 24 V
- Menovité napájacie napätie riadiaceho systému AC 60 Hz: 24 – 24 V
- Prevádzkové napätie AC 50 Hz: 690 – 690 V
- Prevádzkové napätie AC 60 Hz: 690 – 690 V
- Vhodné na inštaláciu na DIN lištu: nie
- Typ napätia pre prevádzku: AC
- Kategória výrobku
stýkač
- Typ
LC1E3201B7
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Pomocný kontakt
1 rozpínací
- Riadiace napätie (min.)
24 V/AC
- Riadiace napätie (max.)
24 V/AC
- Rozsah riadiaceho napätia
24 - 24 V/AC
- Spínacie napätie (max.)
690 V/AC
- Konštantný prúd (max.)
50 A
15 kW
- Vlastnosti
s pomocným kontaktom
- Druh montáže
montážna lišta
- Pripojenie
skrutková svorka
- Min. teplota
-5 °C
- Max. teplota
55 °C
- Šírka
56 mm
- V
84 mm
- Hĺbka
86 mm
- Rozmer.
(š x v x h) 56 x 84 x 86 mm
- Obsah
1 ks
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3755001 Schneider Electric LC1E3201B7 stýkač 3 spínacie 15 kW s pomocným kontaktom 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3755001 Schneider Electric LC1E3201B7 stýkač 3 spínacie 15 kW s pomocným kontaktom 1 ks
Popis
Trojpólový stýkač Easy TeSys Control pre motorové aplikácie do 32 A, 15 kW, 440 V. Ponúka cievku 24 V 50/60 Hz AC, vstavané pomocné kontakty 1 NC, napájacie a ovládacie pripojenia cez skrutkové svorky. Šírka 56 mm pre štandardné prevádzkové rýchlosti až do 1800 cyklov za hodinu. Ponúka štandardnú spoľahlivosť a odolnosť s 1 miliónom cyklov elektrickej životnosti AC-3 a 8 miliónmi cyklov mechanickej životnosti. Môže sa používať pri prevádzkových teplotách od -5 °C do 55 °C a montovať na DIN lištu, bez zníženia výkonu až do nadmorskej výšky 3 000 m. Certifikácia podľa viacerých noriem (IEC, CCC, EAC) a v súlade s normami RoHS/REACH.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
