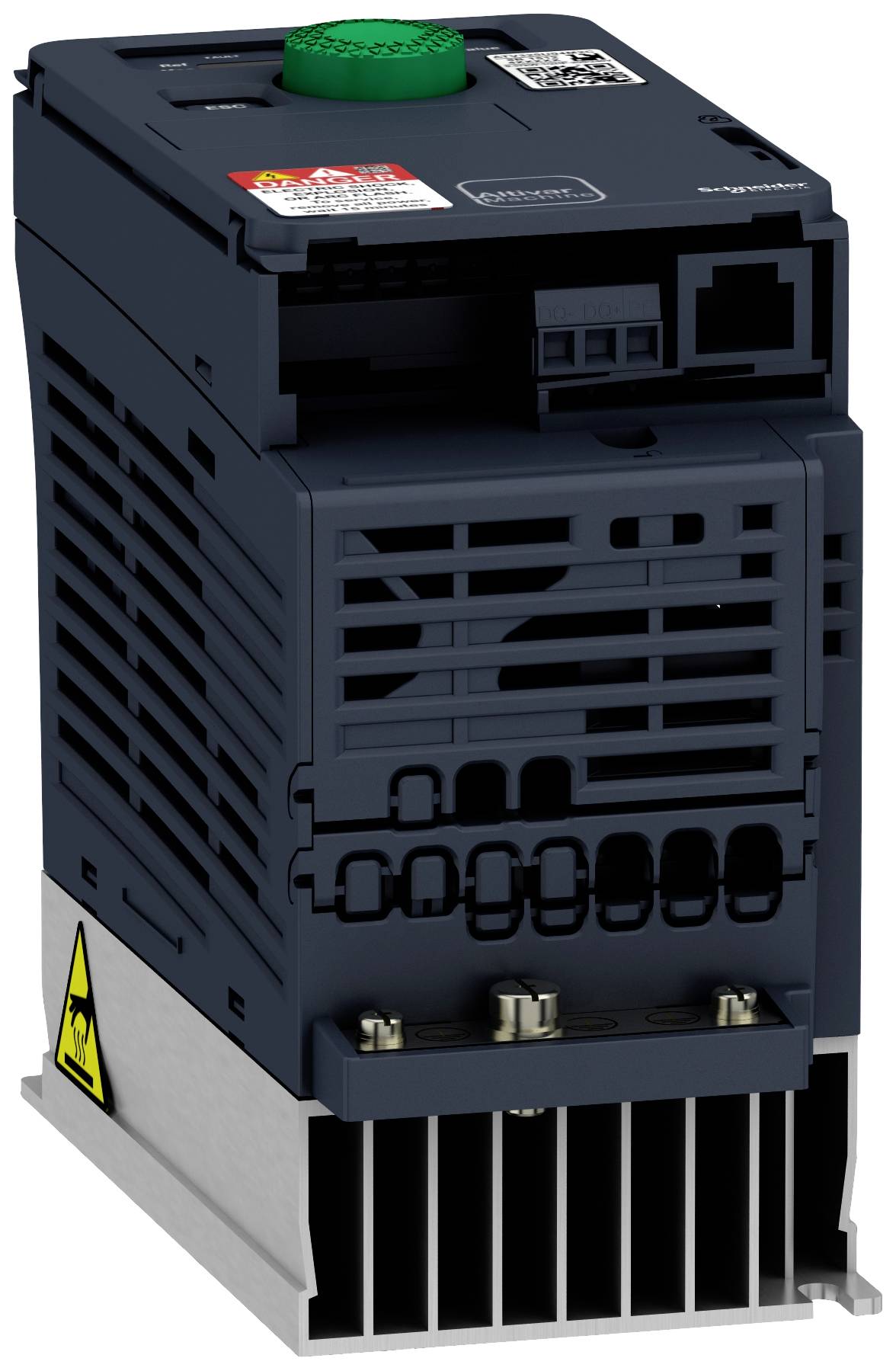

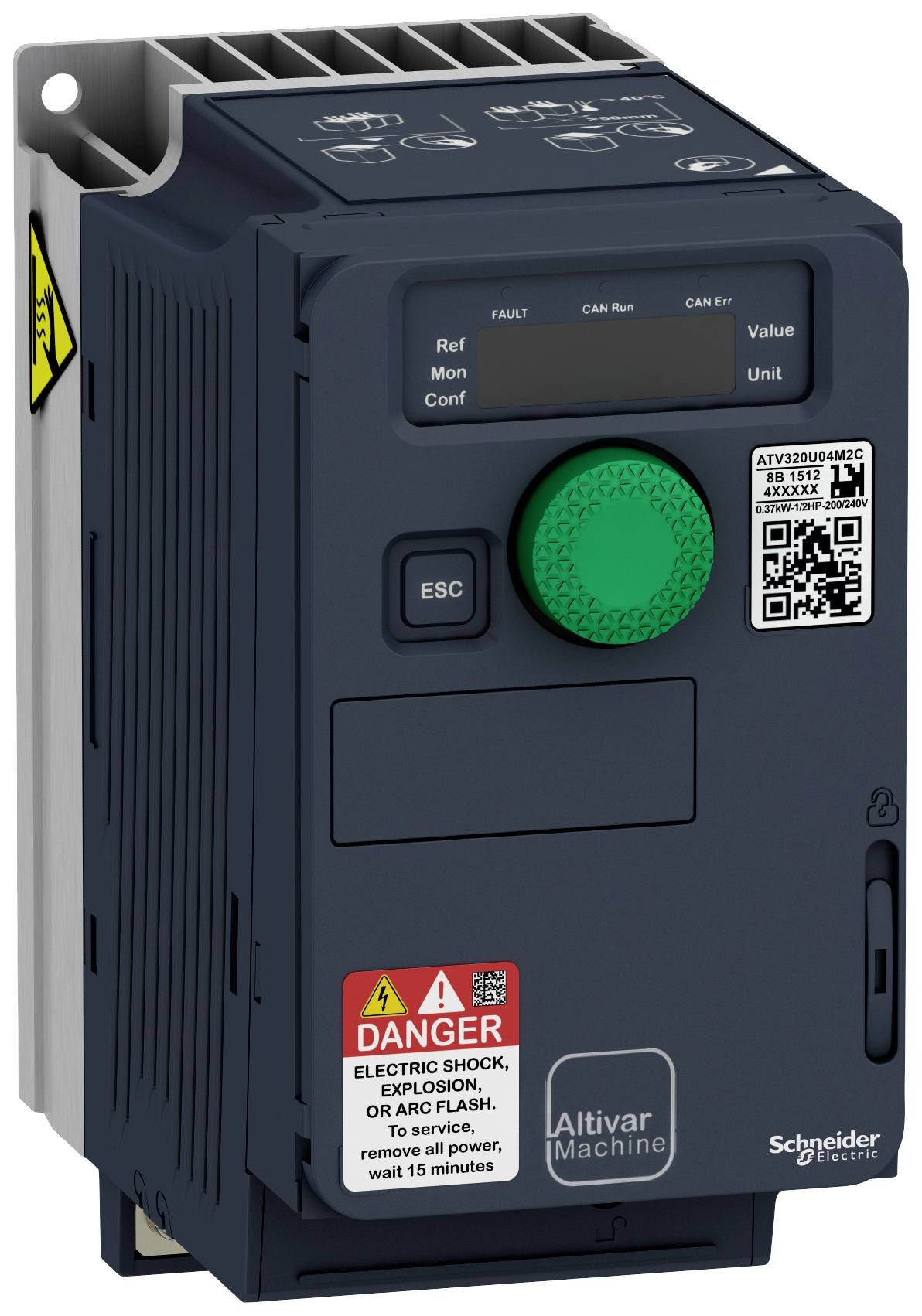

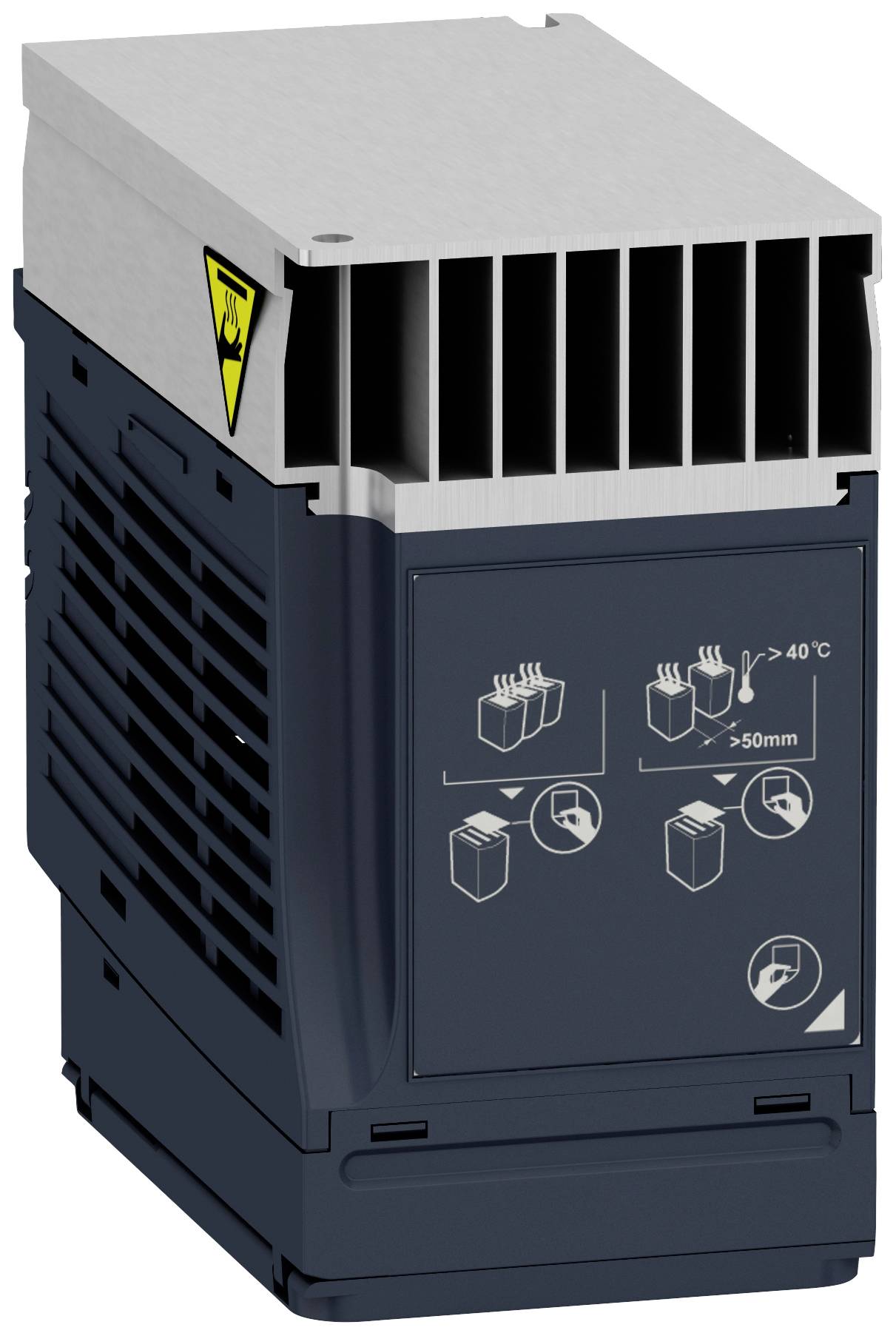

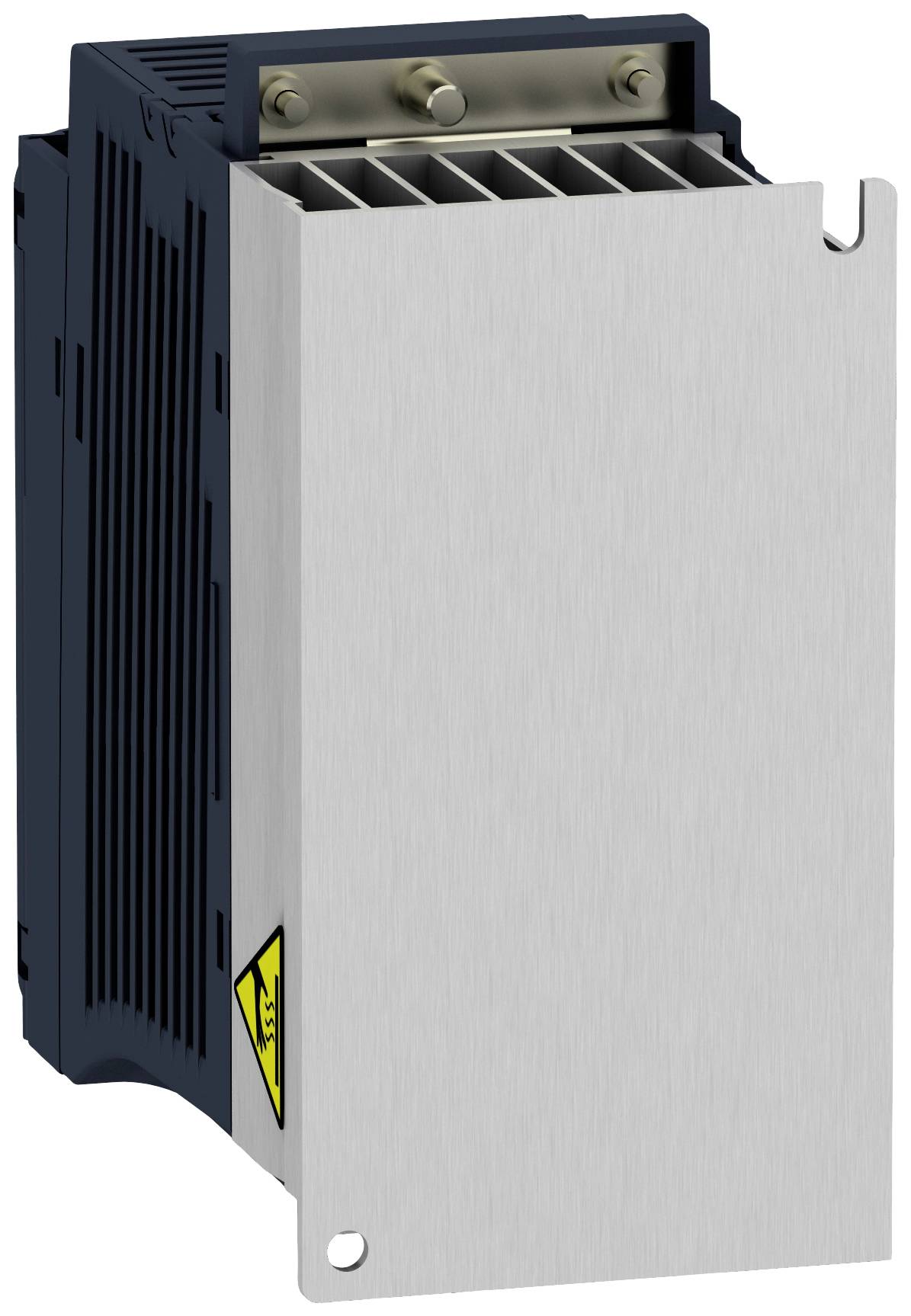

Schneider Electric menič frekvencie ATV320U06M2C 0.55 kW 1fázový
EAN:
Označenie výrobcu:
Objednávacie číslo:
30 Ks
Zobraziť alternatívy
Počet
Celkom (280,49 € / kus)
280,49 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Výkon motora (kW): 0,55
- Menovité pomocné napätie 200 ... 240 V -15 ... 10%
- Zdanlivý výkon: 1,6 kVA pri 240 V pre vysoké preťaženie
- Menovitý výstupný prúd: 3,7 A pri 4 kHz pre vysoké preťaženie
- maximálny špičkový prúd: 5,6 A po dobu 60 s pre vysoké preťaženie
- Typ asynchrónneho motora na riadenie: charakteristická krivka U / f, 2 body
- Vektorové riadenie toku bez kódovacieho zariadenia, štandardné
- U / f charakteristika, 5 bodov
- Vektorový orient. Regulácia prietoku bez kódovacieho zariadenia - režim úspory energie
- U / f charakteristika - režim úspory energie, štvorcová U / f charakteristika
- U / f charakteristika - režim úspory energie, štvorcová U / f charakteristika
- Vektorový orient. Regulácia prietoku bez kódovacieho zariadenia - režim úspory energie
- Vektorové riadenie toku bez kódovacieho zariadenia, štandardné
- Kategória výrobku
menič frekvencie
- Výstupný výkon (max.)
0.55 kW
- Frekvencia (max.)
599 Hz
- Frekvencia (min.)
0.1 Hz
- Sieť
1fázový
- Rozsah frekvencie
0.1 Hz - 599 Hz
- Menovitý prúd
7.9 A
- Hĺbka
138 mm
- V
143 mm
- Šírka
72 mm
IP20
- Typ
ATV320U06M2C
- Rozmer.
(š x v x h) 72 x 143 x 138 mm
- Číslo výrobcu
ATV320U06M2C
- Hmotnosť
1.1 kg
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1667418 Schneider Electric menič frekvencie ATV320U06M2C 0.55 kW 1fázový
Popis
Dva dizajny: knižný dizajn a kompaktný dizajn vyvinutý pre jednoduchú a ekonomickú integráciu do mnohých usporiadaní stroja a pre umiestnenie v riadiacej skrini alebo v skrini stroja. Pokročilé pripojenie umožňuje integráciu s mnohými najpopulárnejšími sieťami Ethernet a sériovej komunikácie od Ethernet IP po CANopen, ktoré dopĺňajú integráciu s riešeniami Schneider Electric MachineStruxure a podporujú zhodu s PLCopen. Spoľahlivé a presné riadenie motorov asynchrónnych synchrónnych motorov. Robustná konštrukcia s potiahnutými doskami s plošnými spojmi podľa IEC 60721-3-3 triedy 3C3 pre predĺženú dostupnosť stroja v náročných podmienkach prostredia, napríklad pri okolitých teplotách do 60 ° C bez potreby ďalšieho chladenia. Komplexné integrované bezpečnostné funkcie so štyrmi funkciami navyše k bezpečnostnému krútiacemu momentu pre kompletné sledovanie bezpečnosti pre ľahšie schválenie strojov a súlad so smernicou o strojných zariadeniach 2006/42 / ES.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Meracie vstupy: Napätie (AI1): 0 ... 10 V DC, impedancia 30000 Ohm, rozlíšenie 10 bitov Bipolárne diferenčné napätie (AI2): +/- 10 V DC, impedancia 30000 Ohm, rozlíšenie 10 bitov Prúd (AI3): 0 .. .20mA (alebo 4-20mA, x-20mA, 20-xmA alebo iné nastavenia prostredníctvom konfigurácie), impedancia 250 Ohm, rozlíšenie 10 bitov Digitálny vstup: Programovateľný (drez / zdroj) (DI1 ... DI4): 24. ..30 V ss: úroveň 1 PLC programovateľná ako impulzný vstup (20 kpps) (DI5): 24 ... 30 V ss: úroveň 1 PLC snímač PTC konfigurovateľný prepínačom (DI6): 24 ... 30 V ss bezpečný krútiaci moment Vypnuté (bezpečne vypnutý krútiaci moment) (STO): 24 ... 30 V DC, impedancia 1500
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
