Schneider Electric menič frekvencie ATV320U15N4C 1.5 kW 3fázový

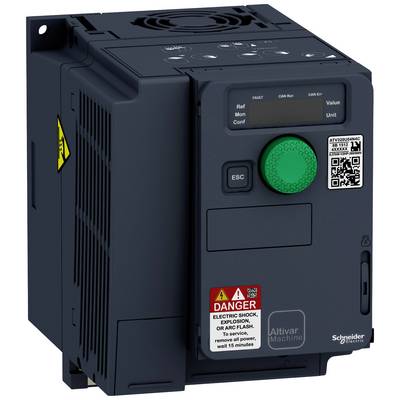

Frekvenčný menič od Schneider Electric so zeleným tlačidlom, displejmi a bezpečnostnými výstrahami na sivom povrchu.

Čierne technické zariadenie s ventilátorom a výstražným symbolom. Inštrukcie na inštaláciu a prevádzkové podmienky na prednej strane.

Čierne elektronické zariadenie s vetrácimi otvormi a žltým výstražným symbolom, pravdepodobne elektrická súčiastka.

Kompaktný sivý frekvenčný menič s vetracími štrbinami, prípojnými zásuvkami a zeleným tlačidlom na vrchu; slúži na riadenie motorov.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (508,13 € / kus)

508,13 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Výkon motora (kW): 1,5 pre vysoké preťaženie
Menovité pomocné napätie 380 ... 500 V -15 ... 10%
Sieťová frekvencia: 50 ... 60 Hz (-5 ... 5%)
Zdanlivý výkon: 2 kVA pri 240 V pre vysoké preťaženie
Menovitý výstupný prúd: 4,8 A pri 4 kHz pre vysoké preťaženie
maximálny špičkový prúd: 7,2 A po dobu 60 s pre vysoké preťaženie
Typ riadenia motora asynchrónny motor: vektorové riadenie toku bez kódovacieho zariadenia, štandardné
U / f charakteristika, 5 bodov
U / f charakteristika - režim úspory energie, štvorcová U / f charakteristika
U / f charakteristika, 2 body
Vektorový orient. Regulácia prietoku bez kódovacieho zariadenia - režim úspory energie

Kategória výrobku: menič frekvencie

Výstupný výkon (max.): 1.5 kW

Frekvencia (max.): 599 Hz

Frekvencia (min.): 0.1 Hz

Sieť: 3fázový

Rozsah frekvencie: 0.1 Hz - 599 Hz

Menovitý prúd: 6.4 A

Hĺbka: 138 mm

V: 143 mm

Šírka: 72 mm

: IP20

Typ: ATV320U15N4C

Rozmer.: (š x v x h) 72 x 143 x 138 mm

Číslo výrobcu: ATV320U15N4C

Hmotnosť: 1.3650 kg

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1667482 Schneider Electric menič frekvencie ATV320U15N4C 1.5 kW 3fázový

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1667482 Schneider Electric menič frekvencie ATV320U15N4C 1.5 kW 3fázový

Popis

Dva dizajny: knižný dizajn a kompaktný dizajn vyvinutý pre jednoduchú a ekonomickú integráciu do mnohých usporiadaní stroja a pre umiestnenie v riadiacej skrini alebo v skrini stroja. Pokročilé pripojenie umožňuje integráciu s mnohými najpopulárnejšími sieťami Ethernet a sériovej komunikácie od Ethernet IP po CANopen, ktoré dopĺňajú integráciu s riešeniami Schneider Electric MachineStruxure a podporujú zhodu s PLCopen. Spoľahlivé a presné riadenie motorov asynchrónnych synchrónnych motorov. Robustná konštrukcia s potiahnutými doskami s plošnými spojmi podľa IEC 60721-3-3 triedy 3C3 pre predĺženú dostupnosť stroja v náročných podmienkach prostredia, napríklad pri okolitých teplotách do 60 ° C bez potreby ďalšieho chladenia. Komplexné integrované bezpečnostné funkcie so štyrmi funkciami navyše k bezpečnostnému krútiacemu momentu pre kompletné sledovanie bezpečnosti pre ľahšie schválenie strojov a súlad so smernicou o strojných zariadeniach 2006/42 / ES.

Tento text bol preložený strojovo.

Rady

Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
