Schneider Electric príslušenstvo prúdového transformátora Primárny prúd 160 A Sekundárny prúd 0.16 A Ø priechodky vodiče

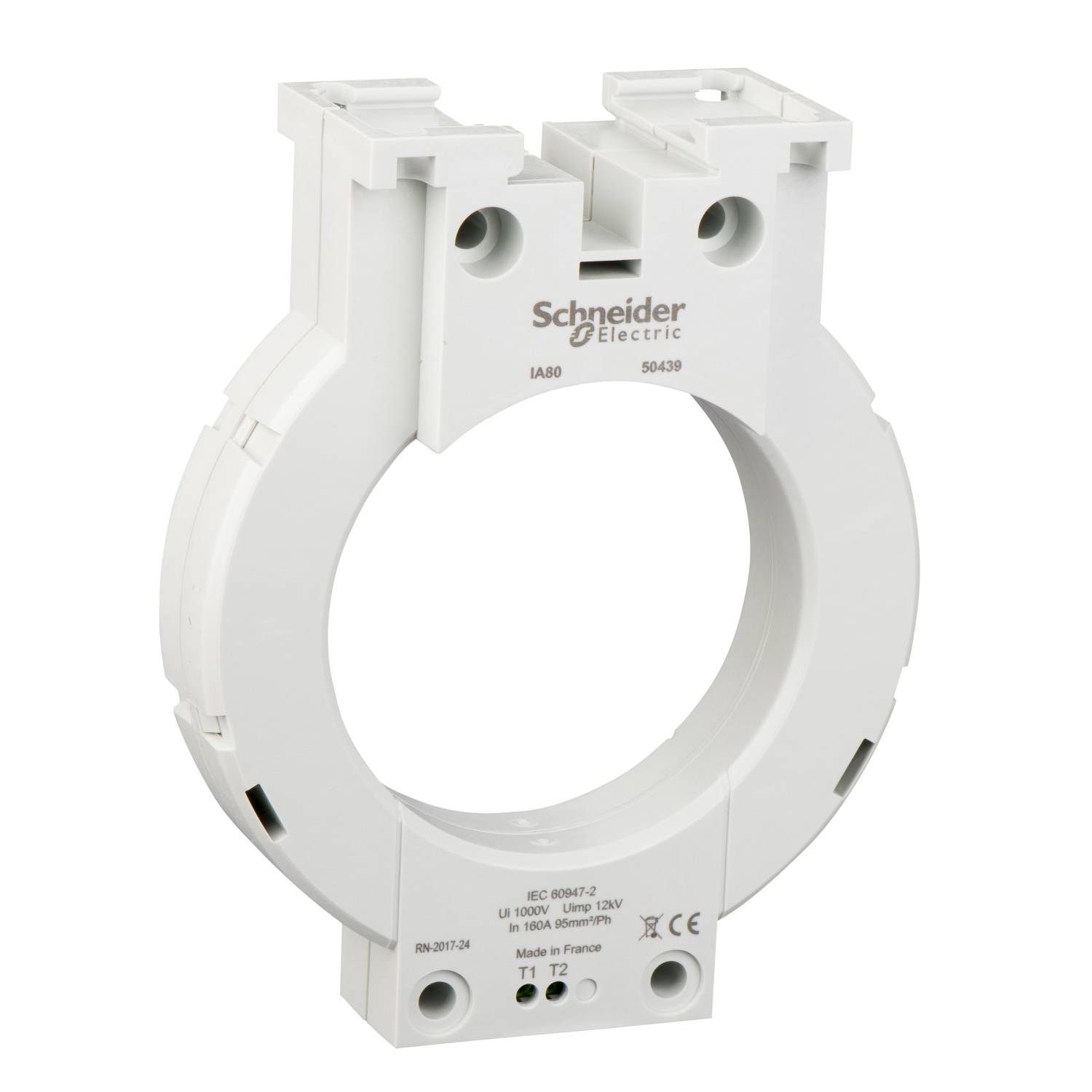

Biely elektrický transformátor od Schneider Electric, s kruhovým dizajnom, vytlačenými produktovými informáciami.

Datasheety: (PDF)

Doručenie: Ut 13. 10.

Počet

Celkom (410,57 € / kus)

410,57 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Uzavreté toroidné jadro pre ochranu proti zvyškovému prúdu IA, Ø 80mm

Vstupný prúd 160 A
Druhotný výstupný prúd 0.16 A
Ø priechodky vodiče 80 mm

Technické parametre

Kategória výrobku: príslušenstvo prúdového transformátora

Primárny prúd: 160 A

Sekundárny prúd: 0.16 A

Ø priechodky vodiče: 80 mm

Typ: 50439

Hmotnosť: 0.420 kg

Druhotný výstupný prúd: 0.16 A

Vstupný prúd: 160 A

: Summation current transformer

: 80 mm

: 4

: NIE

: 160 A

: ÁNO

: 0.16 A

: ÁNO

: ÁNO

: 1

: Other

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2910993 Schneider Electric príslušenstvo prúdového transformátora Primárny prúd 160 A Sekundárny prúd 0.16 A Ø priechodky vodiče

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2910993 Schneider Electric príslušenstvo prúdového transformátora Primárny prúd 160 A Sekundárny prúd 0.16 A Ø priechodky vodiče

Informácie

Informácie 2910993 Schneider Electric príslušenstvo prúdového transformátora Primárny prúd 160 A Sekundárny prúd 0.16 A Ø priechodky vodiče

Popis

Toto toroidné jadro je určené pre lokátory izolačných porúch Vigilohm a ochranné a monitorovacie relé VigiPacT typu A. Umožňuje monitorovanie napájaného komponentu Vigilohm Insulation Monitor a meranie nominálneho prúdu až 160A pre monitorovacie a ochranné relé VigiPacT. Prevodový pomer je 1/1000. Vnútorný priemer toroidu je 80 milimetrov a hmotnosť 0,420 kg. Káble musia byť vycentrované v toroide a priemer všetkých takýchto káblov nesmie presiahnuť 40 mm. Maximálny prierez na fázu (R, S, T, N) je 95 mm² pre medený vodič.

Tento text bol preložený strojovo.
