Schneider Electric RXM4LB1BD RXM4LB1BD miniatúrne relé

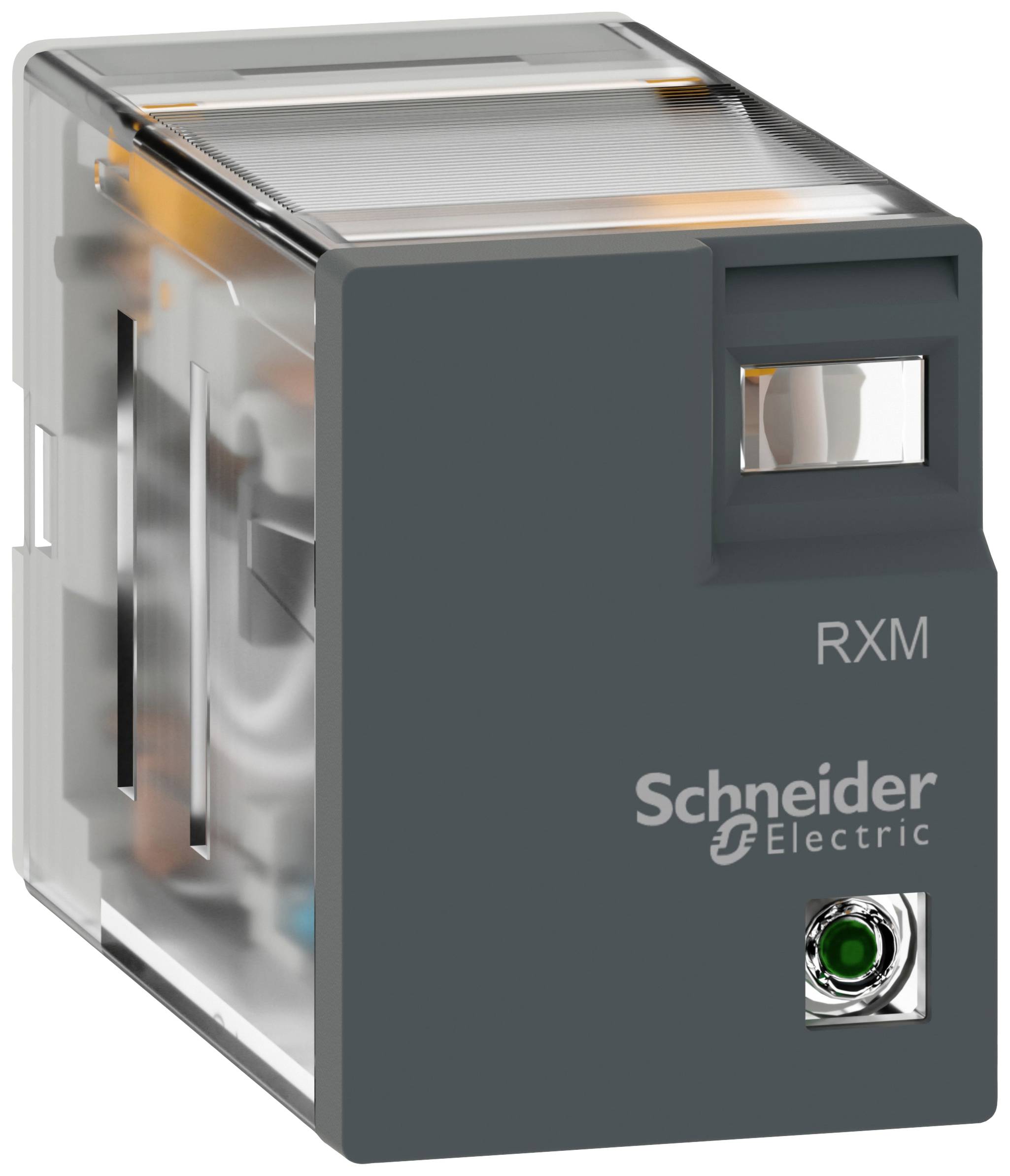

Relé značky Schneider Electric, model RXM, s priehľadným krytom umožňujúcim pohľad na vnútorné komponenty.

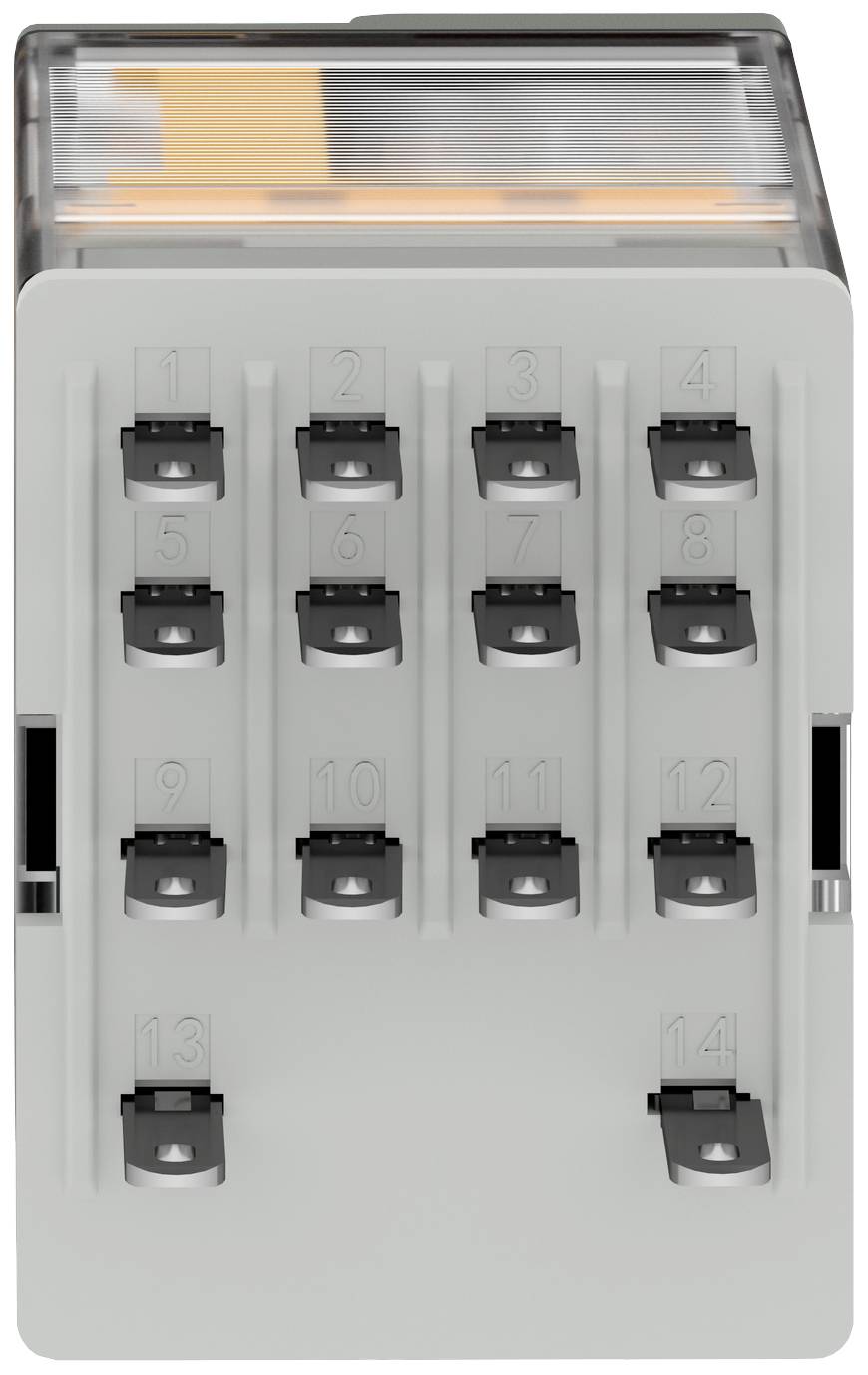

Sivý elektrický spínací prístroj so 14 číslovanými svorkami a priehľadným krytom.

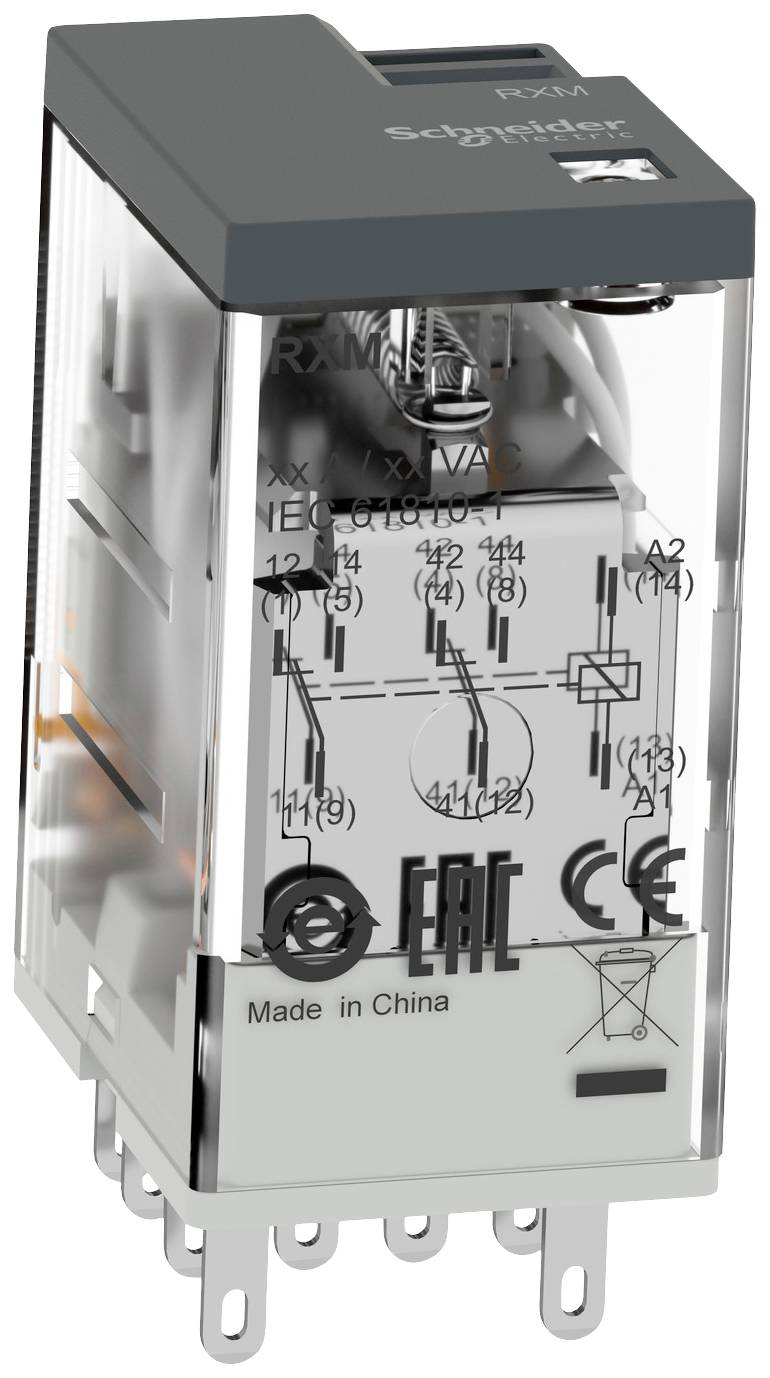

Priehľadné relé s nápisom "Made in China" zobrazuje elektrické symboly a certifikačné značky na svojom povrchu.

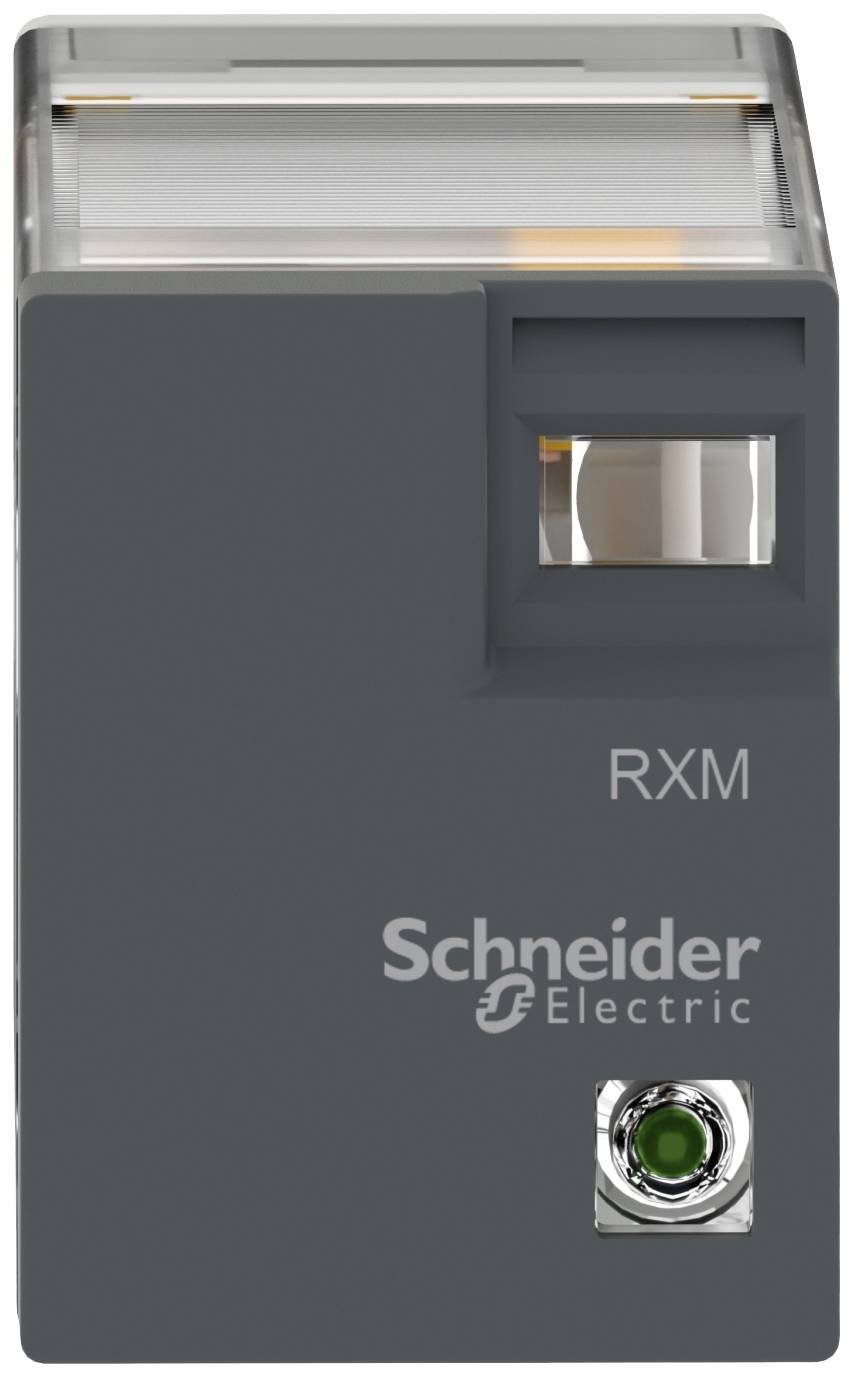

Sivé relé Schneider Electric s označením 'RXM'. Hore priehľadná plastová časť, dole zelený indikátor.

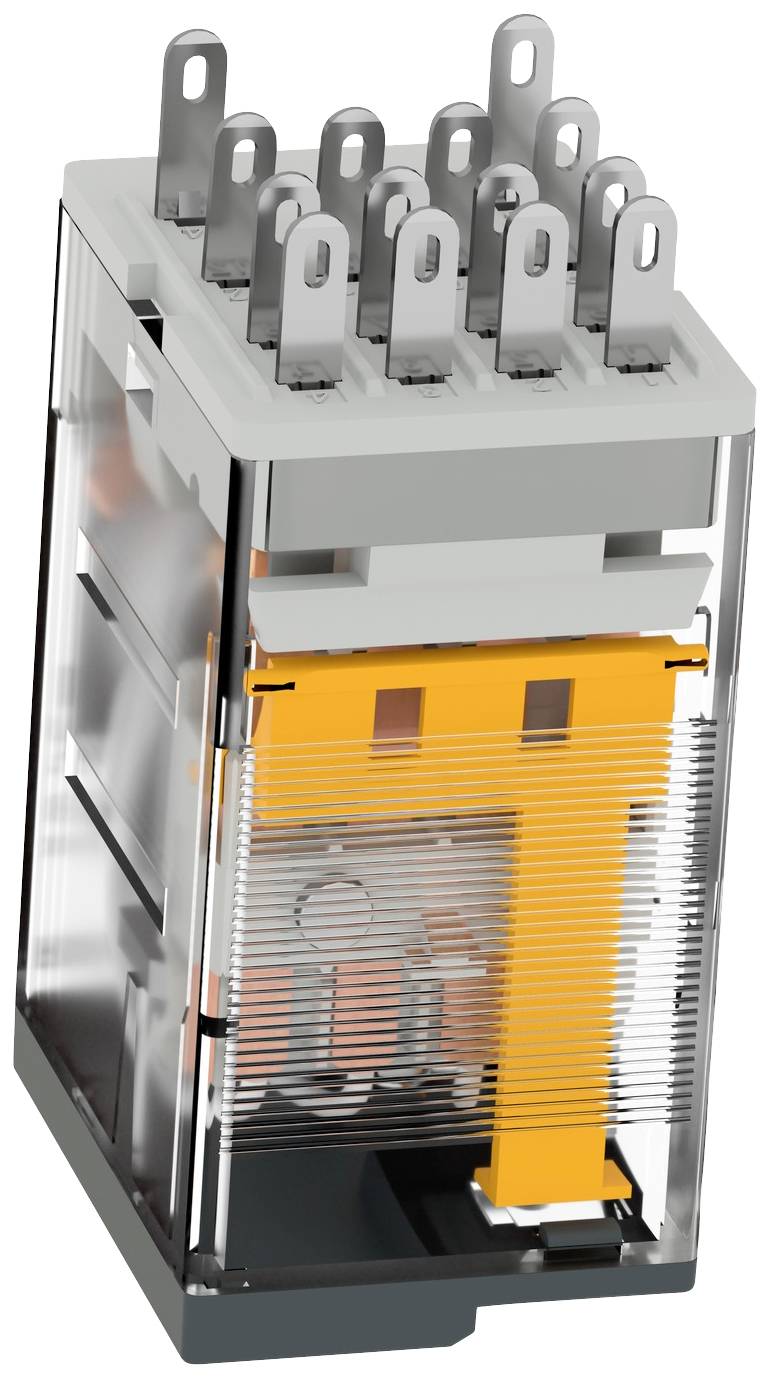

Obdĺžnikové elektrické relé s priehľadným krytom. Viditeľné kovové kontakty na vrchu a oranžový vnútorný mechanizmus.

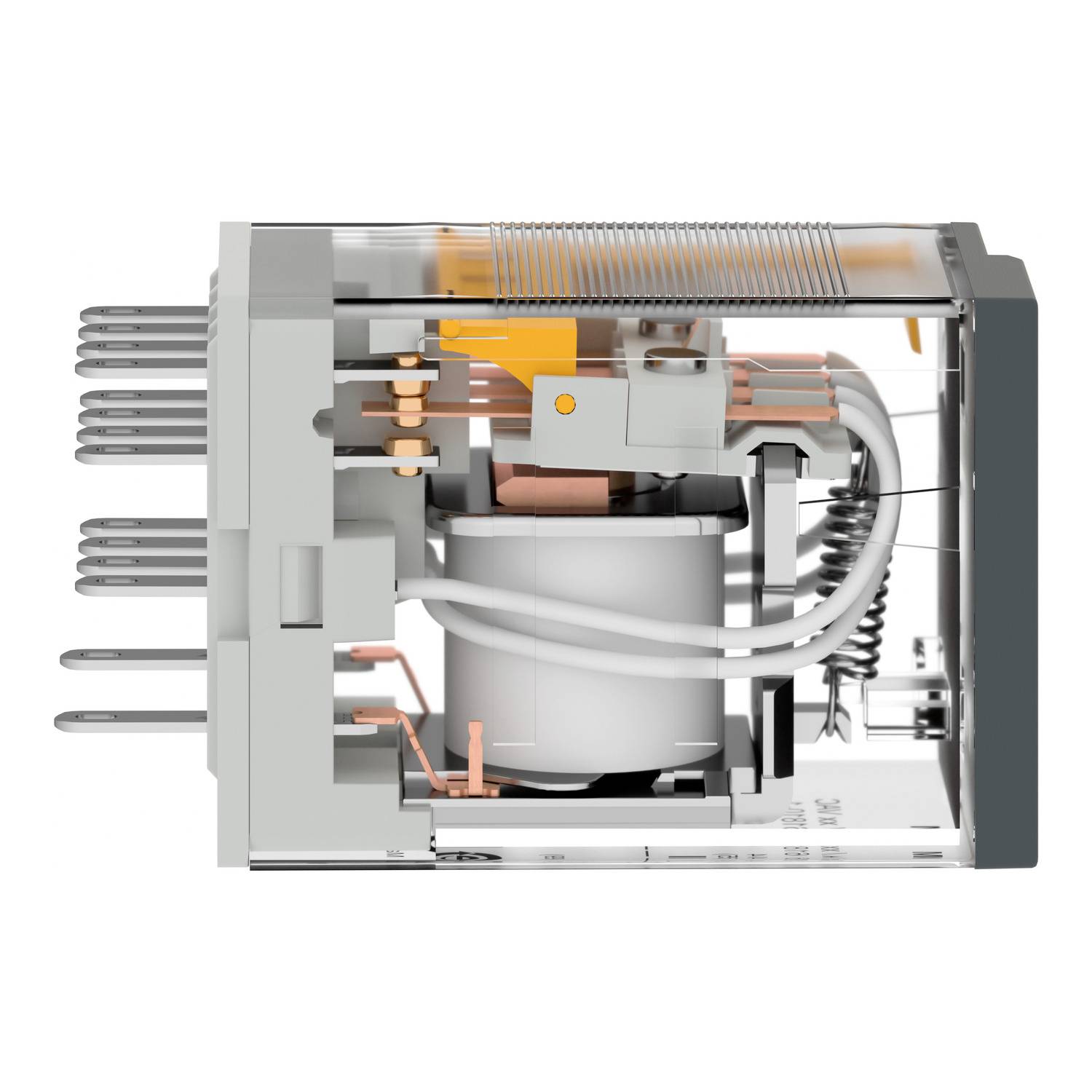

Relé v priečnom reze, zobrazuje interné komponenty ako cievky a kontakty, zvýraznené oblasti v medenej farbe.

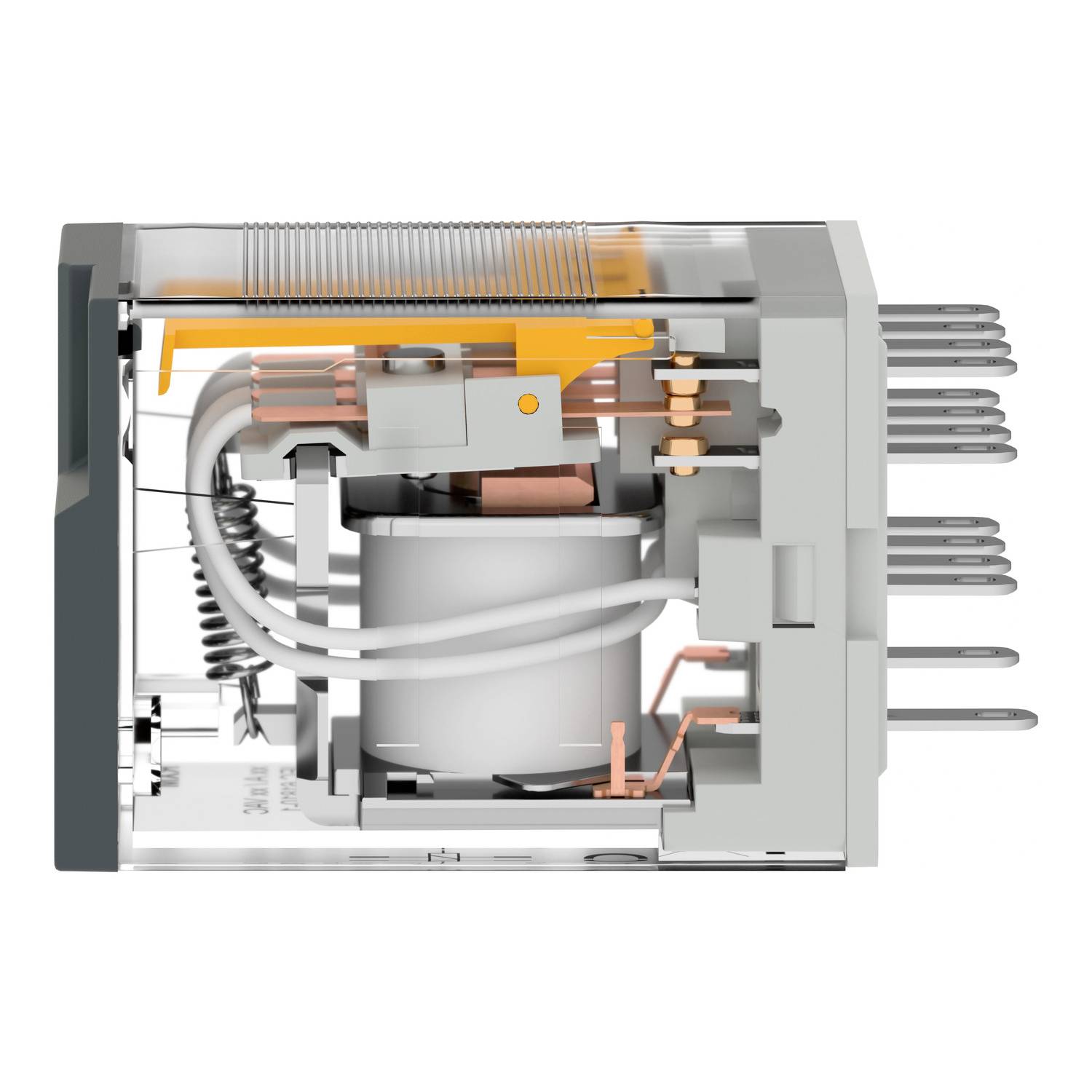

Priehľadný relé vnútorne ukazuje cievku, kontaktové pružiny a dosku plošných spojov. Elektrické komponenty sú jasne viditeľné.

Elektrický zapojovací plán pre zariadenie s tromi rôznymi prípojkami vrátane napájacieho zdroja a zástrčky.

1/8

Druh obalu

Piece

Kategória výrobku

miniatúrne relé

Prevádzkové napätie

24 V/DC

Typ kontaktu

4 prepínacie

Druh montáže

zásuvné

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (40,57 € / kus)

405,69 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: miniatúrne relé

Typ: RXM4LB1BD

Prevádzkové napätie: 24 V/DC

Konštantný prúd (max.): 3 A

Typ kontaktu: 4 prepínacie

Druh montáže: zásuvné

Pripojenie: zástrčka

Obsah: 10 ks

: NIE

: NIE

: Other

: Plug-in connection

: 24-24.0 V

: DC

: NIE

: DC

: Other

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3305105 Schneider Electric RXM4LB1BD RXM4LB1BD miniatúrne relé

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3305105 Schneider Electric RXM4LB1BD RXM4LB1BD miniatúrne relé

Popis

Miniatúrne relé Easy RXMLB sú súčasťou série elektromechanických relé Harmony a sú obzvlášť vhodné pre jednoduché automatizačné systémy. Toto zásuvné relé má 4 prepínacie kontakty, menovitý prúd 3A a vyžaduje vstupné napätie 24V DC. Montáž prebieha s prídavnou základňou RXZE, ktorá má zmiešané usporiadanie kontaktov. Pre dodatočnú ochranu proti vibráciám je možné k základni pripevniť kovovú konzolu RXZ. Má tiež priehľadný kryt na vizuálnu kontrolu stavu kontaktov. Výrobok je v súlade s medzinárodnými normami a certifikáciami ako IEC a CE. Vďaka ekologickej značke Green Premium môžete získať podrobné informácie o materiálnom obsahu, vplyve na životné prostredie a obehovom hospodárstve, ktoré podporuje vaše ciele v oblasti udržateľnosti.

Tento text bol preložený strojovo.
