Schneider Electric RXM4LB2BD miniatúrne relé

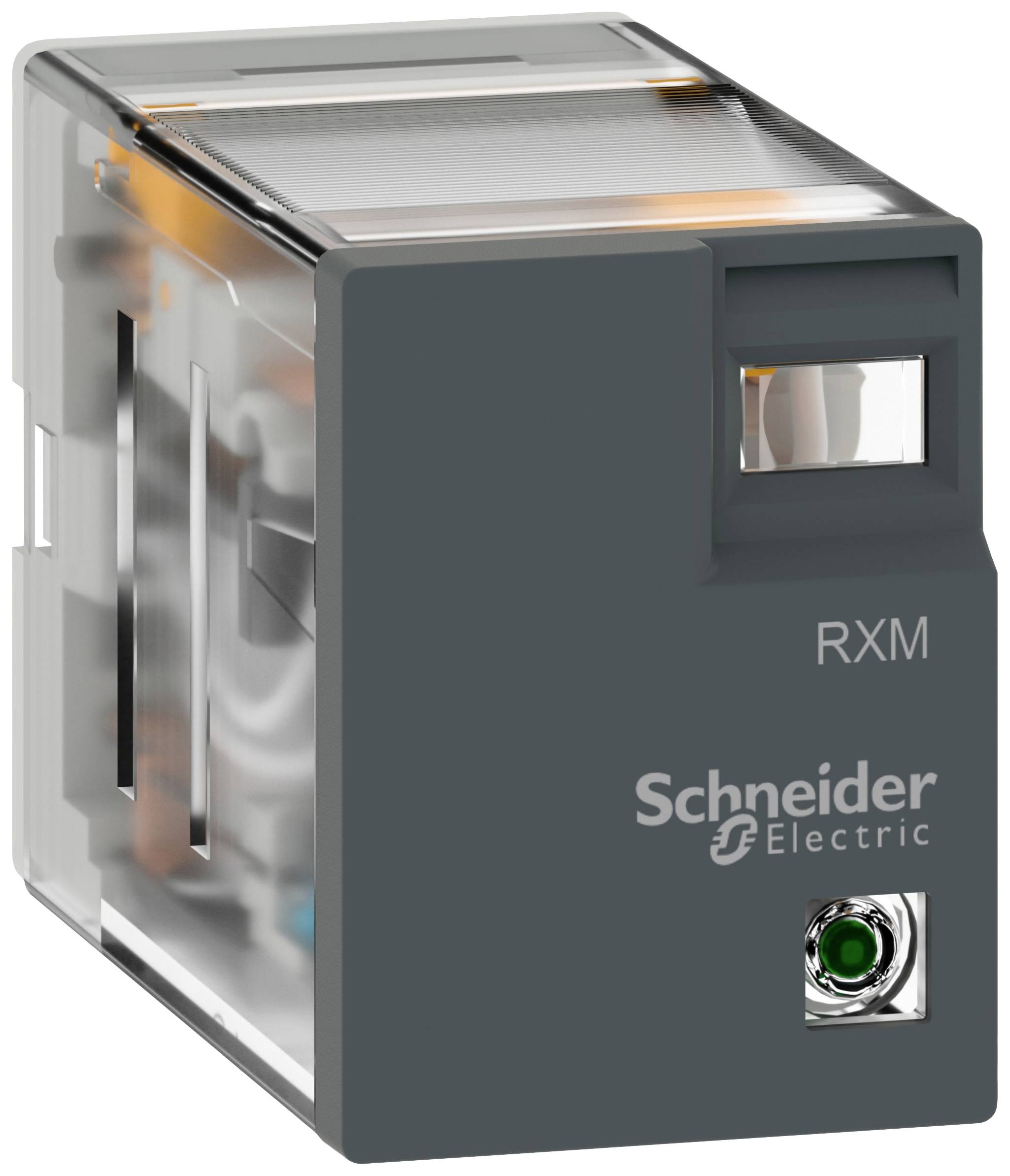

Relé značky Schneider Electric, model RXM, v sivom kryte s priehľadnými bočnými stranami, ktoré odhaľujú vnútornú mechaniku a pripájacie kolíky.

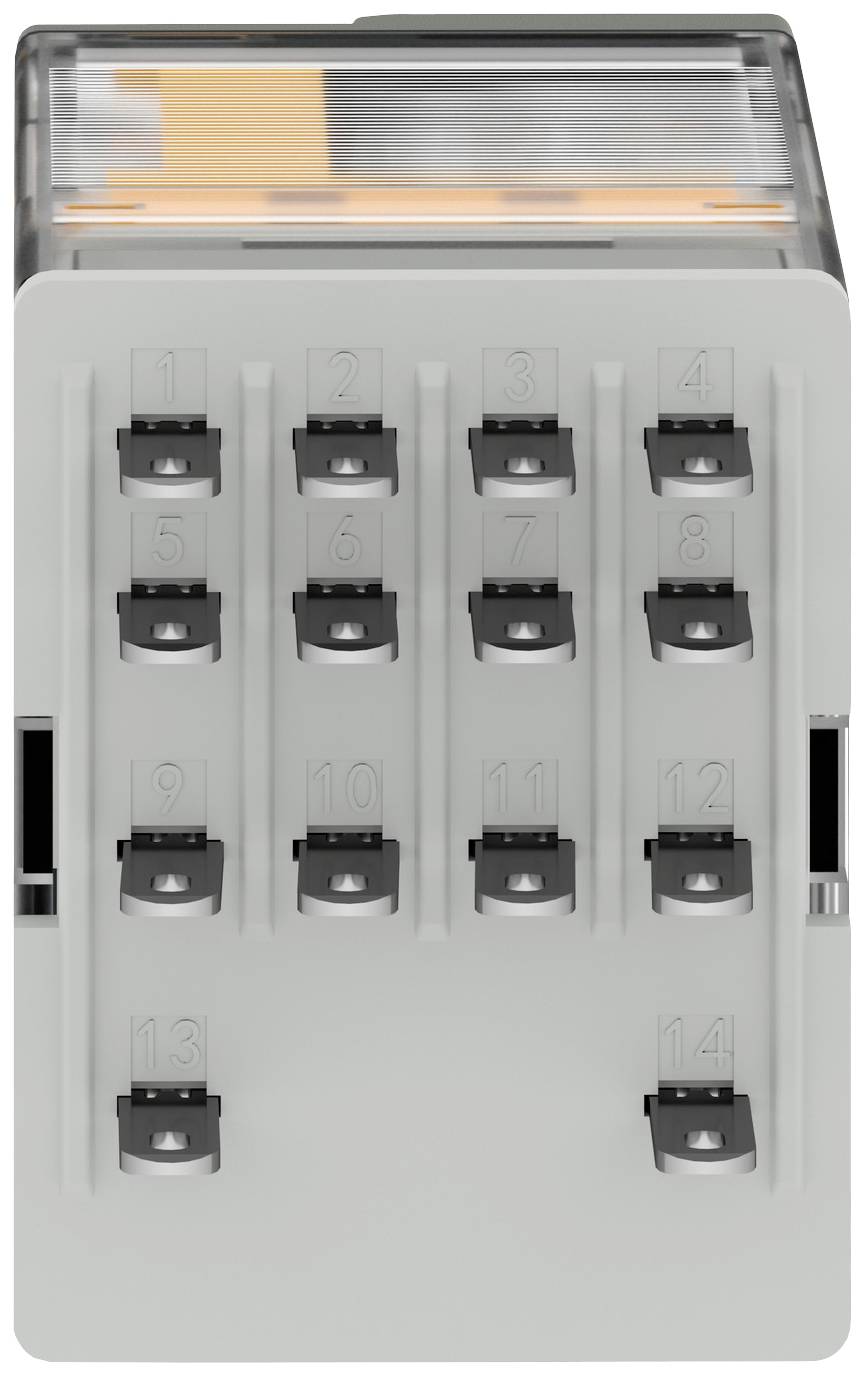

Sivý elektrický rozvádzač s očíslovanými pozíciami od 1 do 14. Hore priehľadný plastový kryt. Primárne využívaný pre elektrické zapojenia.

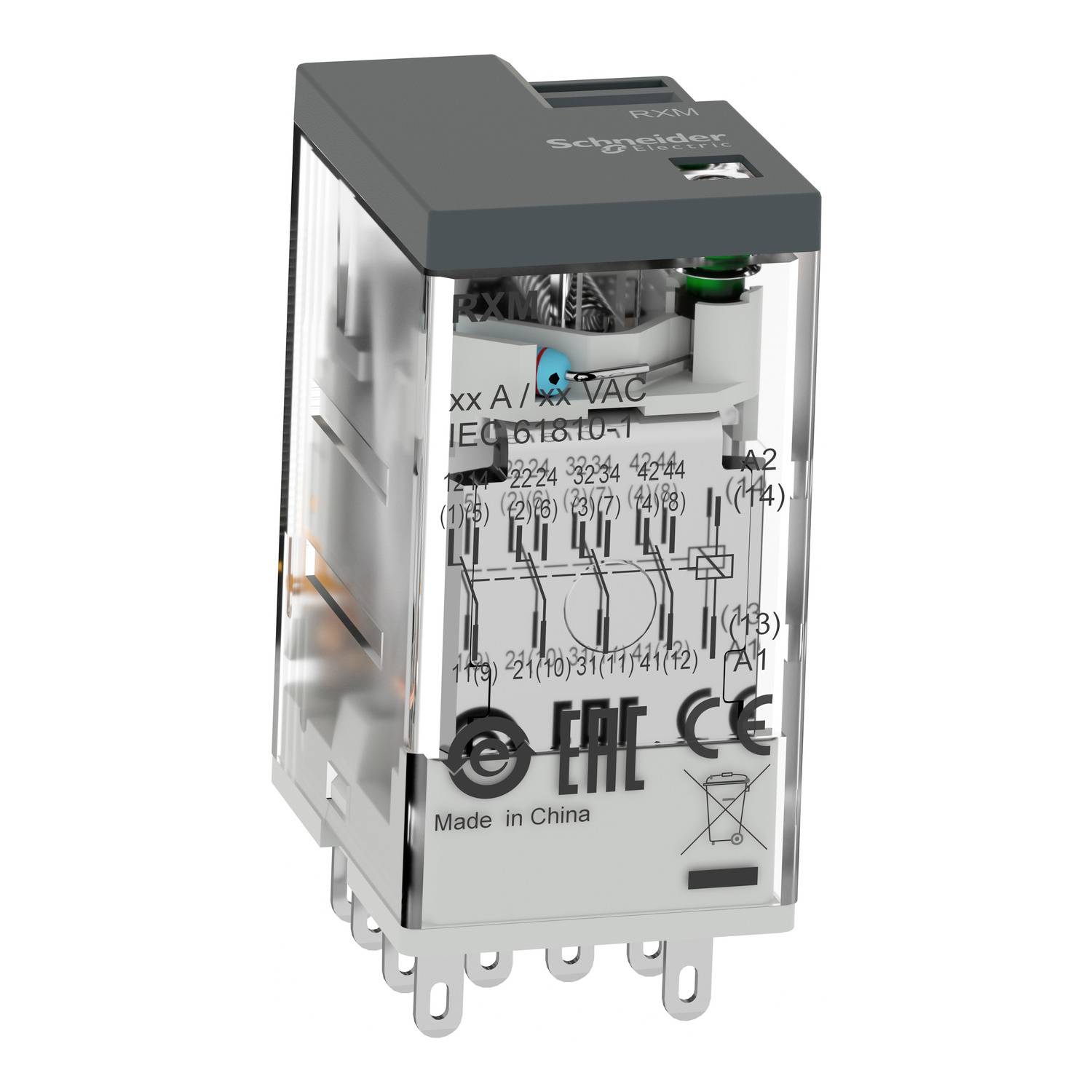

Transparentné relé s popiskami a prípojkami, vhodné pre elektrické inštalácie, s označeniami: 'IEC', 'VAC', 'FEL', 'CE', 'Made in China'.

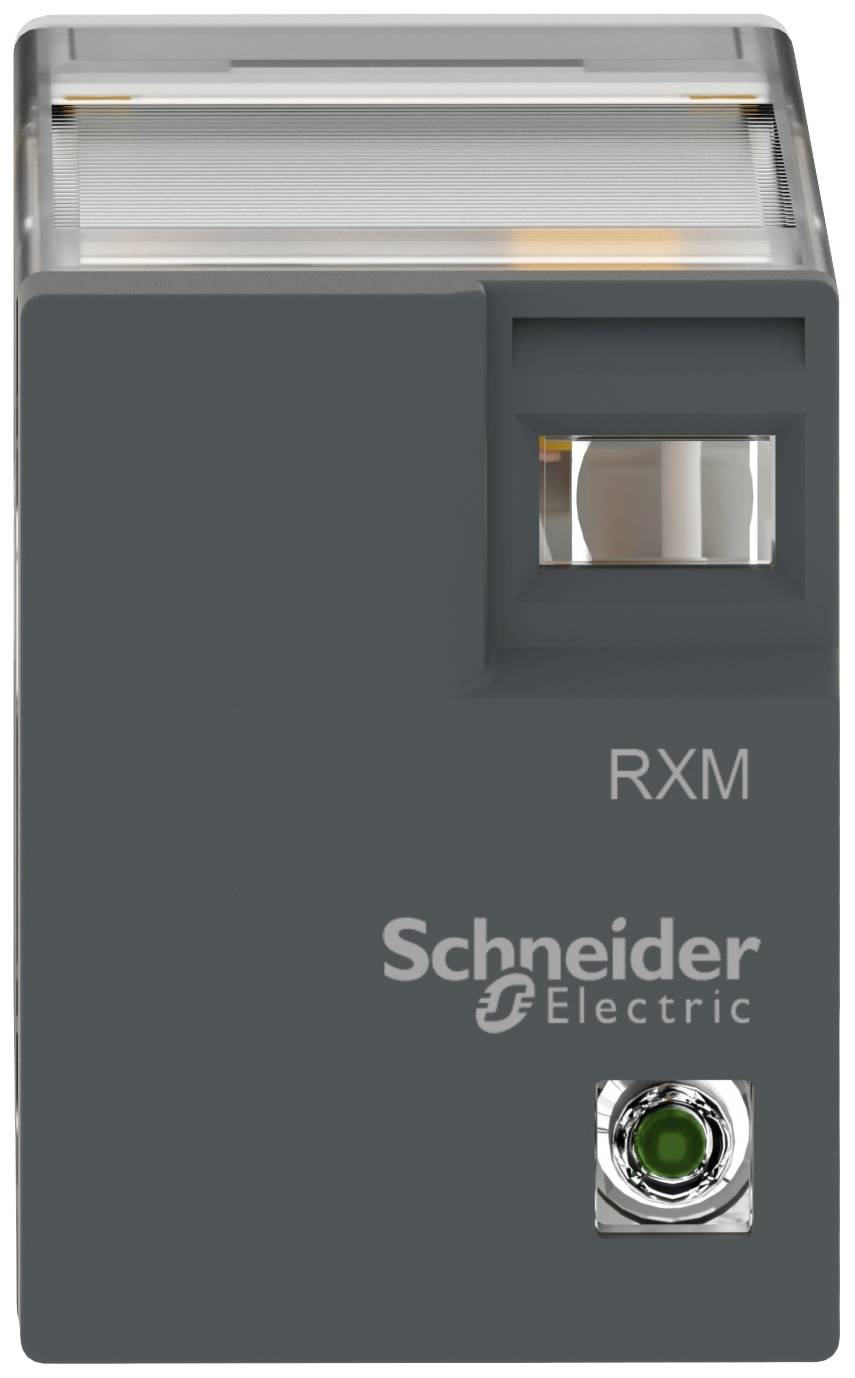

Čierna elektronická súčiastka značky Schneider Electric, model 'RXM'. Na prednej strane má zelenú LED indikáciu.

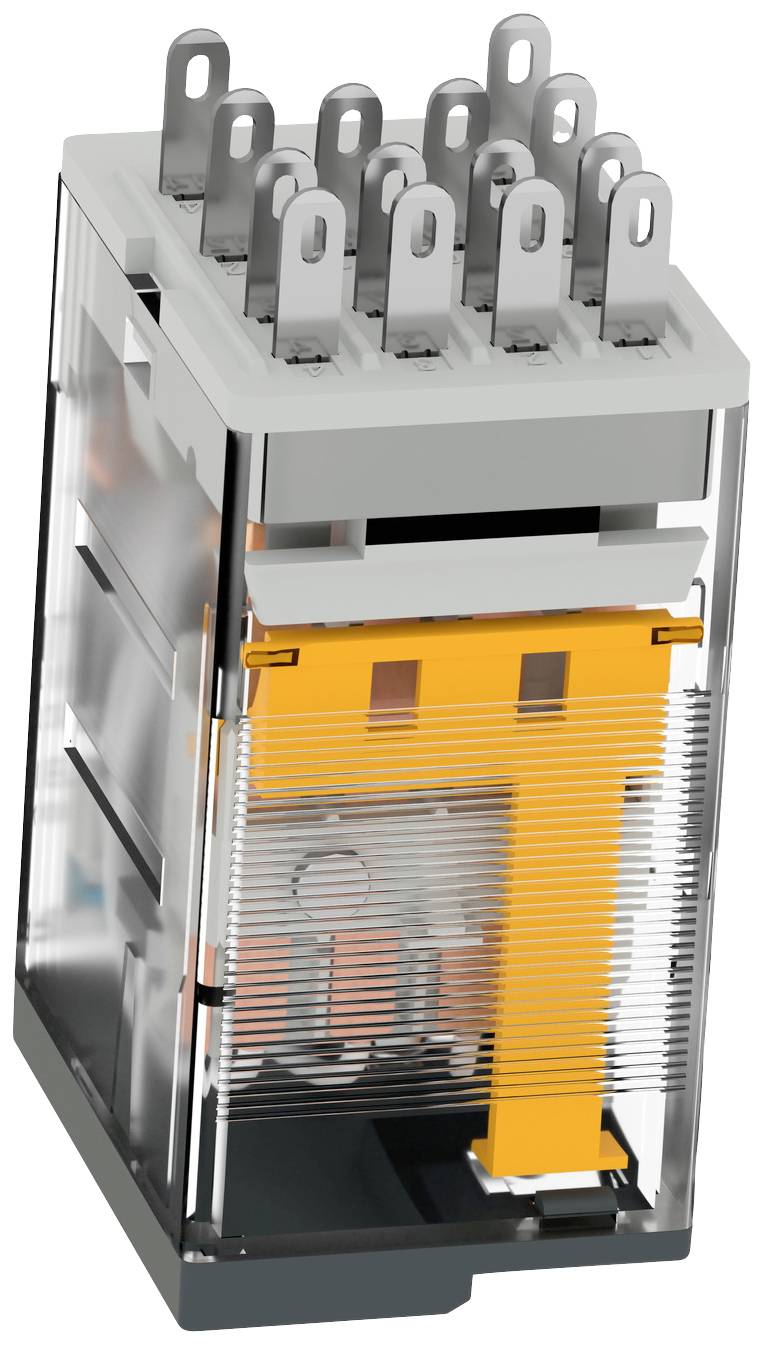

Priehľadné relé zobrazuje vnútorné cievky a kontakty. Je funkčne navrhnuté pre elektrické obvody.

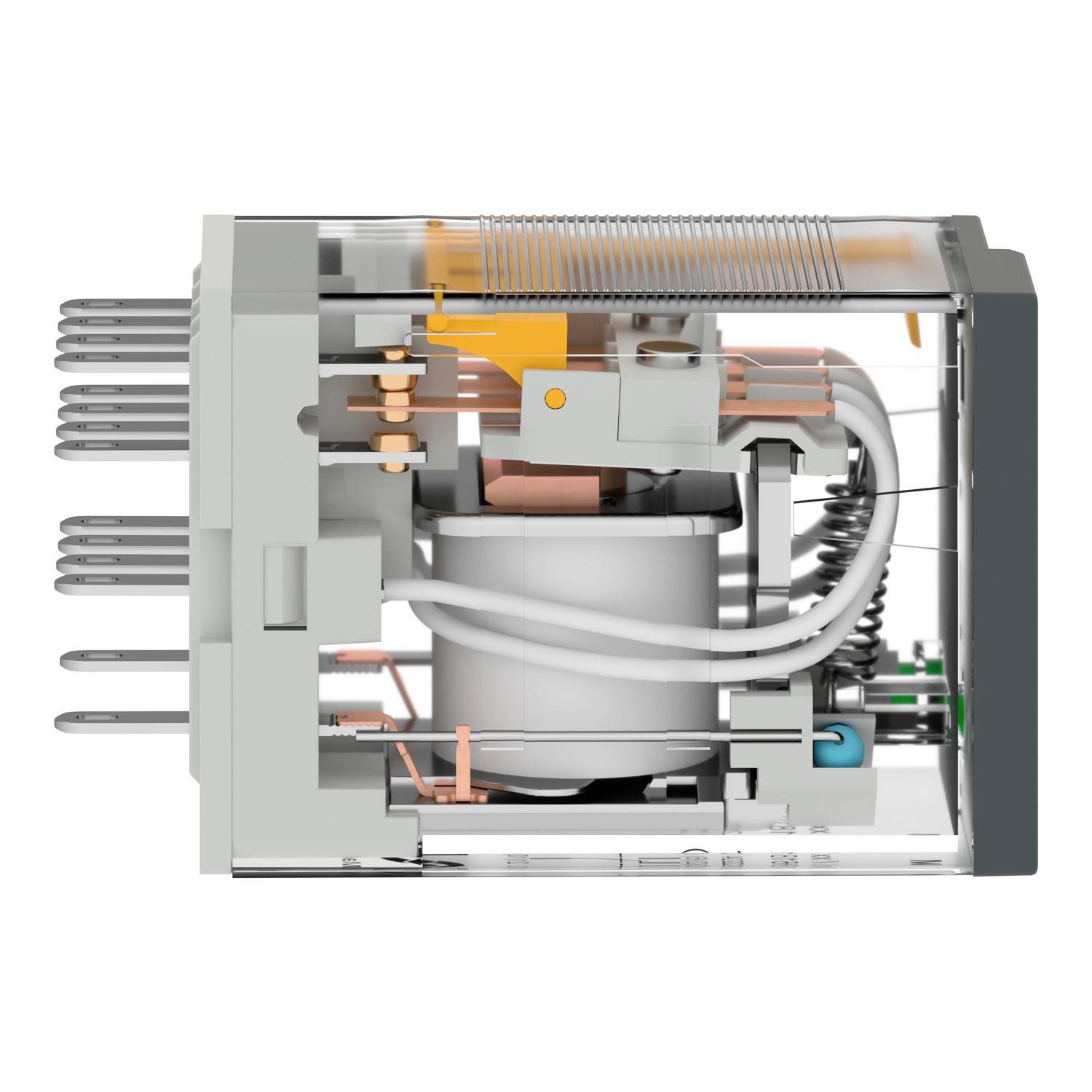

Priehľadné relé zobrazuje cievky, kontakty a svorky. Vhodné pre elektrické a elektronické obvody.

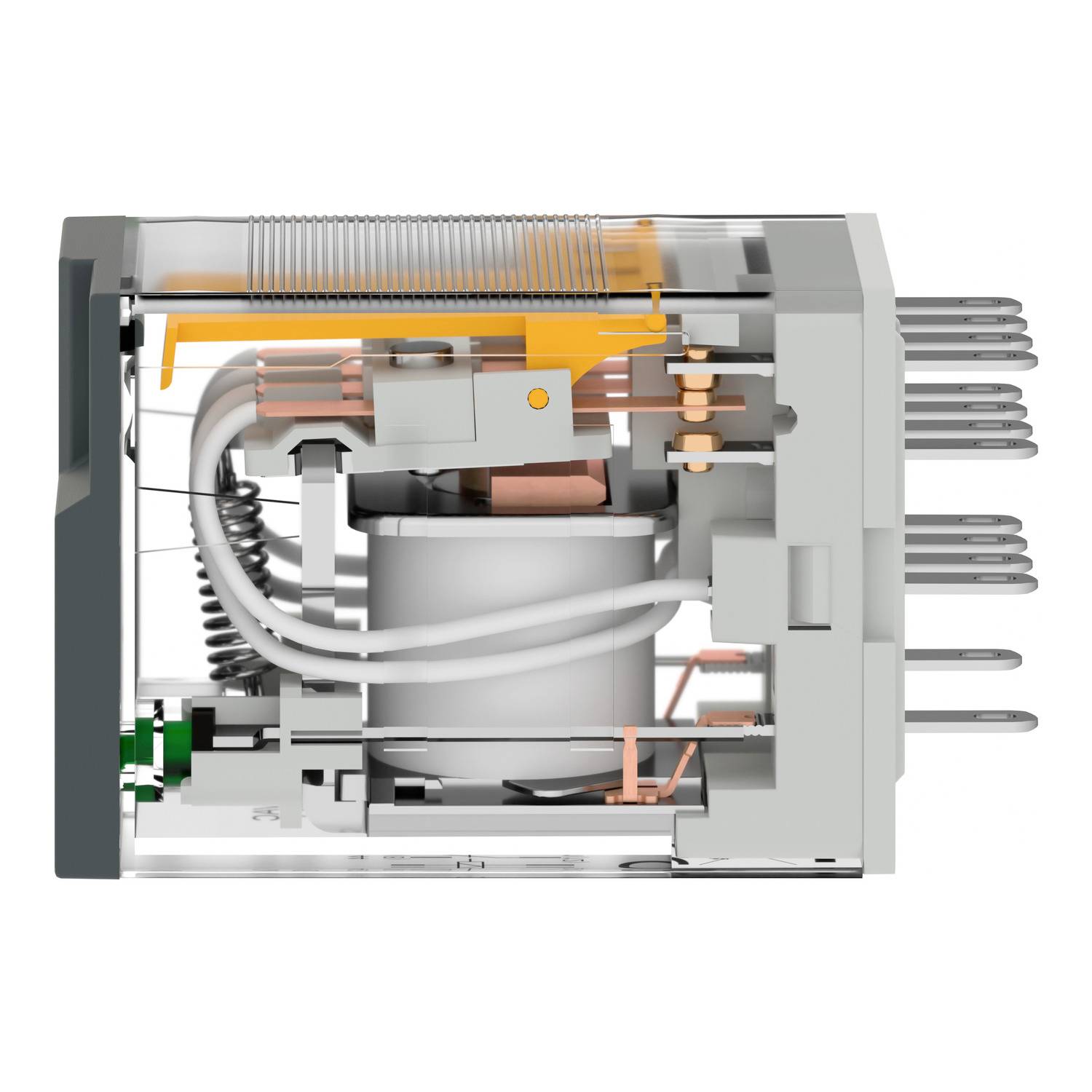

Priečny rez elektromechanického relé so zobrazenými cievkami, kontaktmi a mechanickými súčasťami pre spínacie procesy.

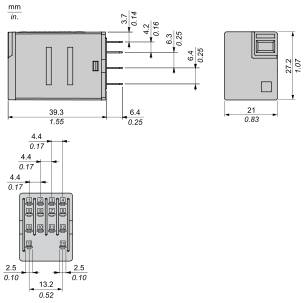

Technický výkres troch elektronických komponentov s rôznymi konektormi a povrchmi.

1/8

Kategória výrobku

miniatúrne relé

Prevádzkové napätie

24 V/DC

Typ kontaktu

4 prepínacie

Druh montáže

zásuvné

Typ

RXM4LB2BD

Datasheety: (PDF)

Doručenie: Pi 16. 10.

3 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (43,89 € / kus)

43,89 €

bez DPH.

Už len 3 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: miniatúrne relé

Typ: RXM4LB2BD

Prevádzkové napätie: 24 V/DC

Konštantný prúd (max.): 3 A

Typ kontaktu: 4 prepínacie

Vlastnosti: s LED diódou

Druh montáže: zásuvné

Pripojenie: zástrčka

Obsah: 10 ks

: 3 A

: 21

: 27 mm

: 46 mm

: ÁNO

: Polarity free

: Mono stable

: ÁNO

: Other

: NIE

: Other

: 24-24.0 V

: Other

: IP40

: ÁNO

: Other

: DC

: 0

: 0

: 4

: Other

Na stiahnutie

Datasheet

Datasheet 3305108 Schneider Electric RXM4LB2BD miniatúrne relé

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3305108 Schneider Electric RXM4LB2BD miniatúrne relé

Popis

Miniatúrne relé Easy RXMLB sú súčasťou série elektromechanických relé Harmony a sú vhodné najmä pre jednoduché automatizačné systémy. Toto zásuvné relé má 4 prepínacie kontakty, menovitý prúd 3A a vyžaduje vstupné napätie 24V DC. Montáž prebieha s prídavnou základňou RXZE, ktorá má zmiešané usporiadanie kontaktov. Pre dodatočnú ochranu proti vibráciám je možné k základni pripevniť kovovú konzolu RXZ. Má tiež priehľadný kryt a LED diódu na vizuálnu kontrolu stavu kontaktov. Výrobok je v súlade s medzinárodnými normami a certifikáciami, ako sú IEC a CE. Vďaka ekologickej značke Green Premium môžete získať podrobné informácie o materiálnom obsahu, vplyve na životné prostredie a obehovom hospodárstve, ktoré podporuje vaše ciele v oblasti udržateľnosti.

Tento text bol preložený strojovo.
