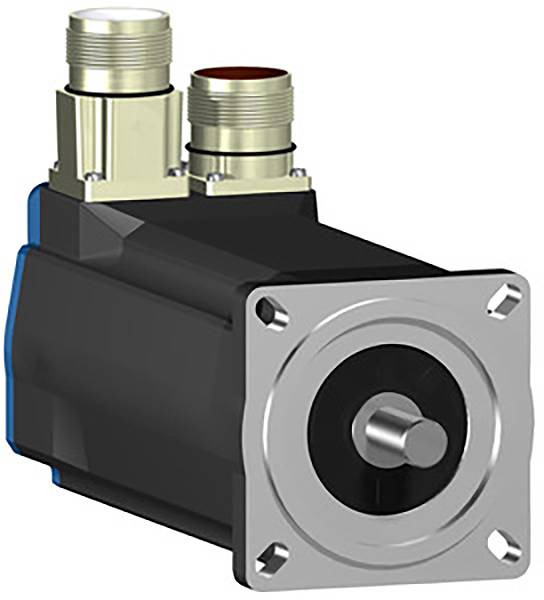

Schneider Electric servomotor BSH0703P22F2A

Servomotor BSH zo série servopohonov Lexium 32. Tento rad trojfázových AC servomotorov BSH sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 3,1 Nm a dosahuje maximálny krútiaci moment 11,3 Nm. Jeho nominálne otáčky sú až 7200 ot./min v závislosti od napájacieho napätia. Výsledkom je menovitý výkon v závislosti od napätia až 1550 W. Zabudovaný enkodér je navrhnutý ako viacotáčkový SinCos Hiperface so 128 periódami/otáčka (128x1024x4096). Elektrické pripojenie je realizované cez 2x M23 konektory, otočné o 90°. Príruba motora je 70 mm na upevnenie. Hnací hriadeľ má priemer 14 mm. Koniec hriadeľa je hladký a vyhovuje triede ochrany IP65. Kryt motora zodpovedá triede ochrany IP65. Integrovaná je prídržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače Lexium LXM32. Vďaka ekologickej značke Green Premium môžete získať podrobné informácie o materiálnom obsahu, vplyve na životné prostredie a obehovom hospodárstve, ktoré podporuje vaše ciele v oblasti udržateľnosti.

Tento text bol preložený strojovo.
