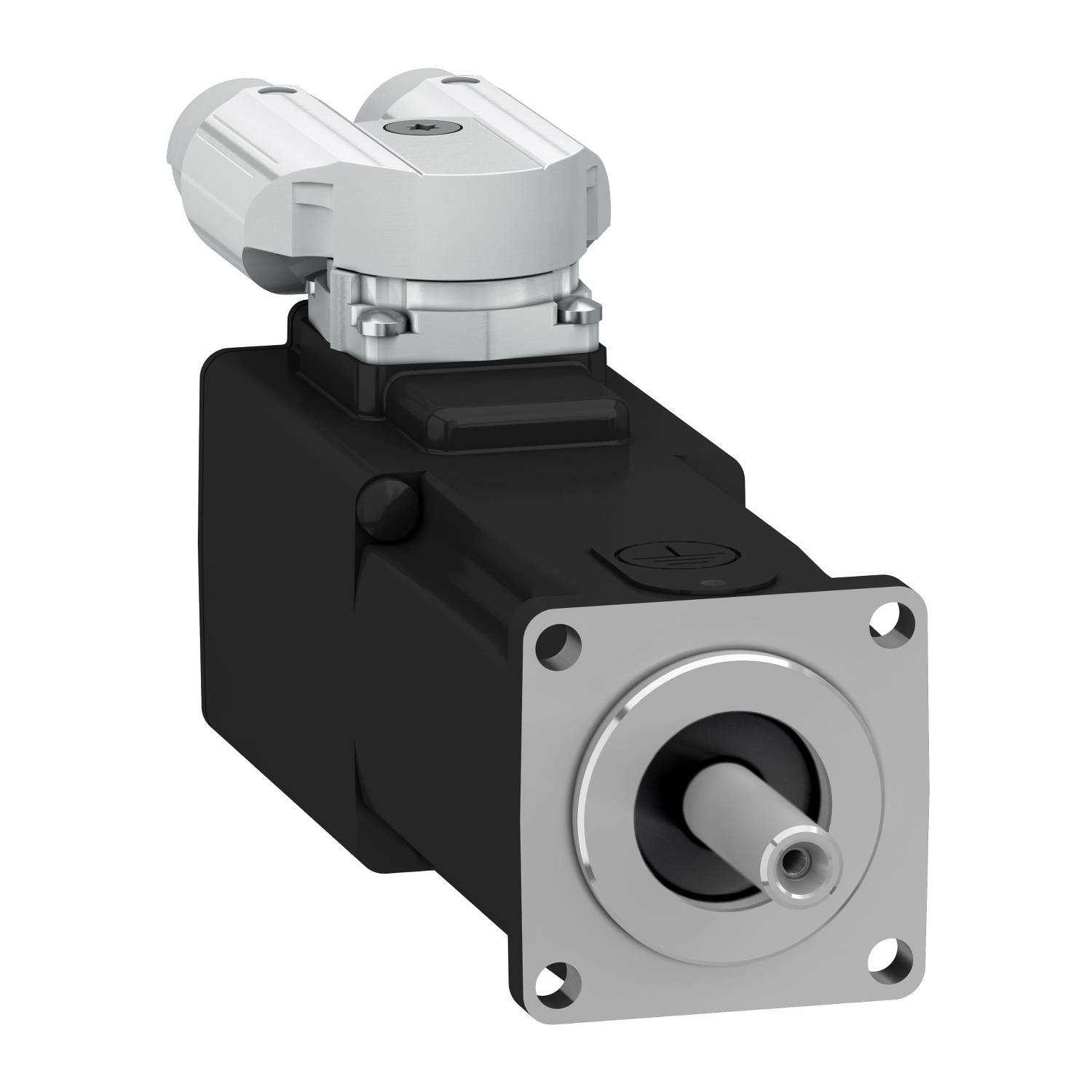

Schneider Electric servomotor SH30401P07F2000 SH30401P07F2000

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 0,21 Nm a dosahuje maximálny krútiaci moment 0,75 Nm. Jeho nominálne otáčky sú až 9000 ot./min v závislosti od napájacieho napätia. Výsledkom je menovitý výkon v závislosti od napätia až 170 W. Zabudovaný enkodér je navrhnutý ako viacotáčkový so 16 periódami/otáčka (16x1024x4096) ako SinCos Hiperface. Elektrické pripojenie je realizované cez 2x Y-TEC konektory, otočné o 90°. Príruba motora je 40 mm na upevnenie. Hnací hriadeľ má priemer 8 mm. Koniec hriadeľa je hladký a má krytie IP54. Kryt motora zodpovedá triede ochrany IP65. Integrovaná je prídržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.

Tento text bol preložený strojovo.
