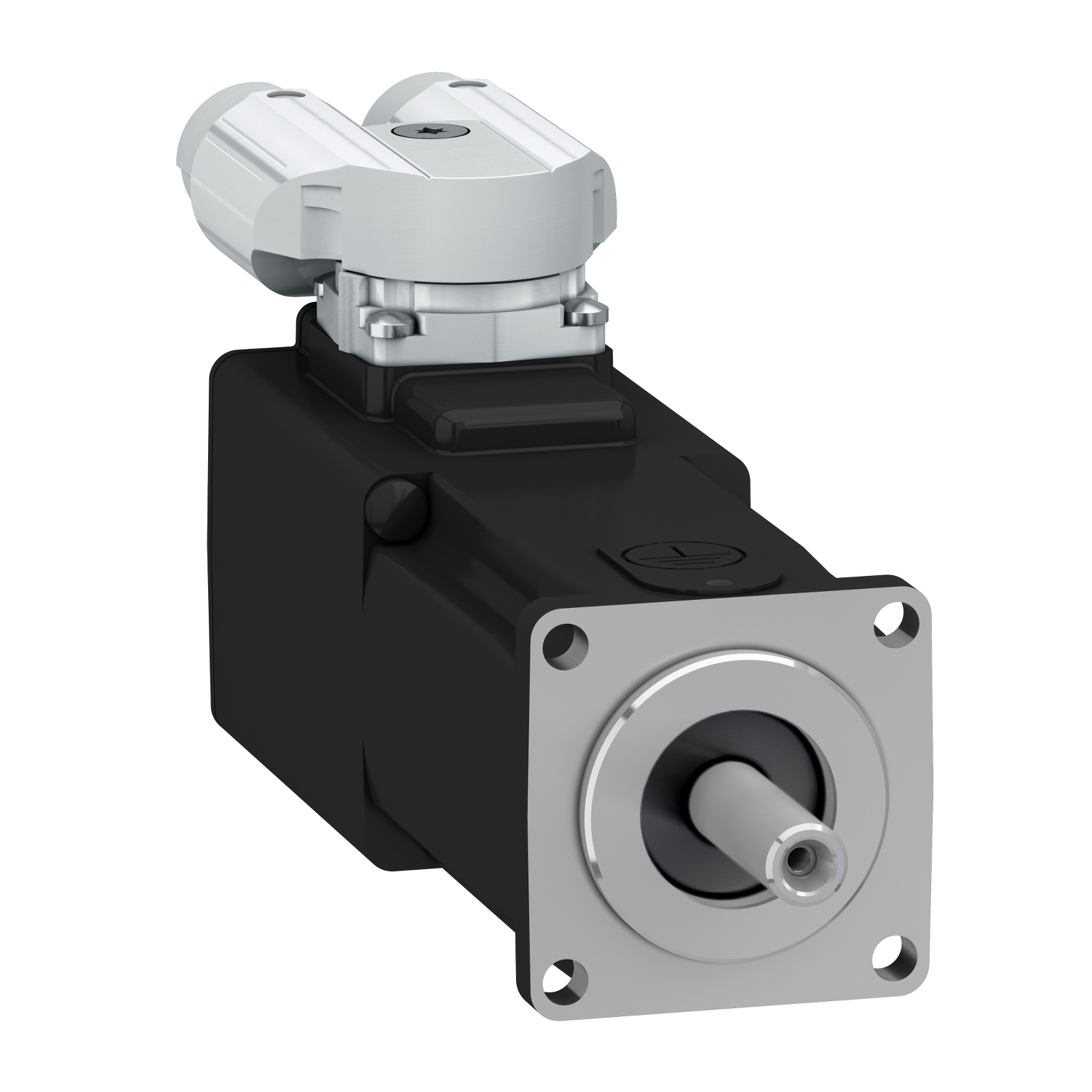

Schneider Electric servomotor SH30402P06F2100 SH30402P06F2100

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 0,39 Nm a dosahuje maximálny krútiaci moment 1,50 Nm. Jeho nominálne otáčky sú až 9000 ot./min v závislosti od napájacieho napätia. Výsledkom je nominálny výkon až 292 W v závislosti od napätia. Zabudovaný enkodér je navrhnutý ako jednootáčkový SinCos Hiperface so 16 periódami/otáčka (16x1024). Elektrické pripojenie je realizované cez 2x Y-TEC konektory, otočné o 90°. Príruba motora je 40 mm na upevnenie. Hnací hriadeľ má priemer 8 mm. Koniec hriadeľa je hladký a má triedu ochrany IP65. Kryt motora zodpovedá triede ochrany IP65. Integrovaná je prídržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.

Tento text bol preložený strojovo.
