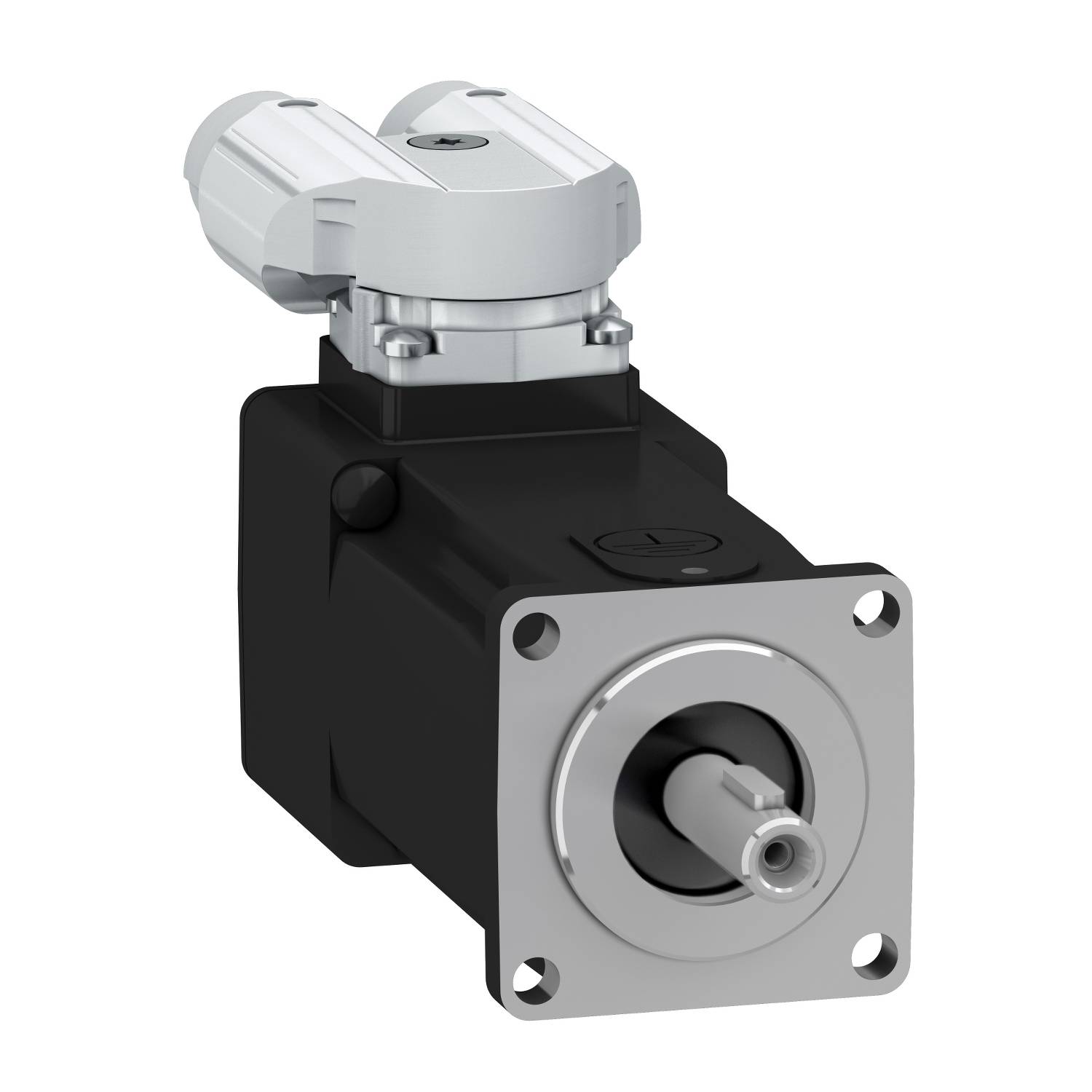

Schneider Electric servomotor SH30402P17A2000 SH30402P17A2000

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 0,39 Nm a dosahuje maximálny krútiaci moment 1,50 Nm. Jeho nominálne otáčky sú až 9000 ot./min v závislosti od napájacieho napätia. Výsledkom je menovitý výkon v závislosti od napätia až 292 W. Zabudovaný enkodér je navrhnutý ako viacotáčkový so 16 periódami/otáčka (16x1024x4096) ako SinCos Hiperface. Elektrické pripojenie je realizované cez 2x Y-TEC konektory, otočné o 90°. Príruba motora je 40 mm na upevnenie. Hnací hriadeľ má priemer 8 mm. Na konci hriadeľa je lícované pero a vyhovuje triede ochrany IP54. Kryt motora zodpovedá triede ochrany IP65. Neexistuje žiadna zádržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.

Tento text bol preložený strojovo.
