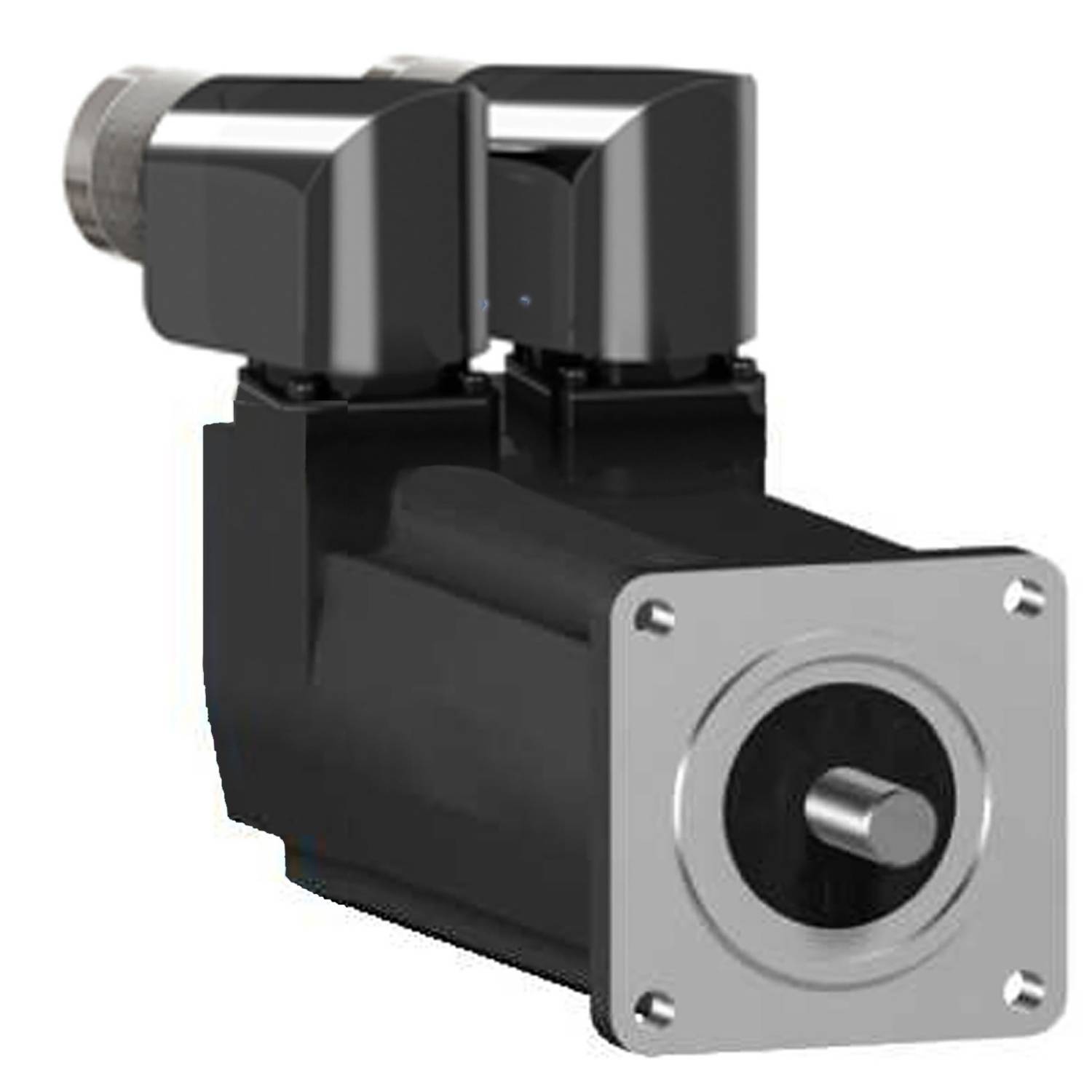

Schneider Electric servomotor SH30553P01F2100

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 1,2 Nm a dosahuje maximálny krútiaci moment 3,5 Nm. Jeho nominálne otáčky sú až 9000 ot./min v závislosti od napájacieho napätia. To má za následok menovitý výkon závislý od napätia až 970 W. Zabudovaný enkodér je navrhnutý ako jednootáčkový SinCos Hiperface so 128 periódami/otáčka (128x1024). Elektrické pripojenie je realizované cez 2x M23 konektory, otočné o 90°. Príruba motora je 55 mm na upevnenie. Hnací hriadeľ má priemer 9 mm. Koniec hriadeľa je hladký a má krytie IP65. Kryt motora zodpovedá triede ochrany IP65. Integrovaná je prídržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.

Tento text bol preložený strojovo.
