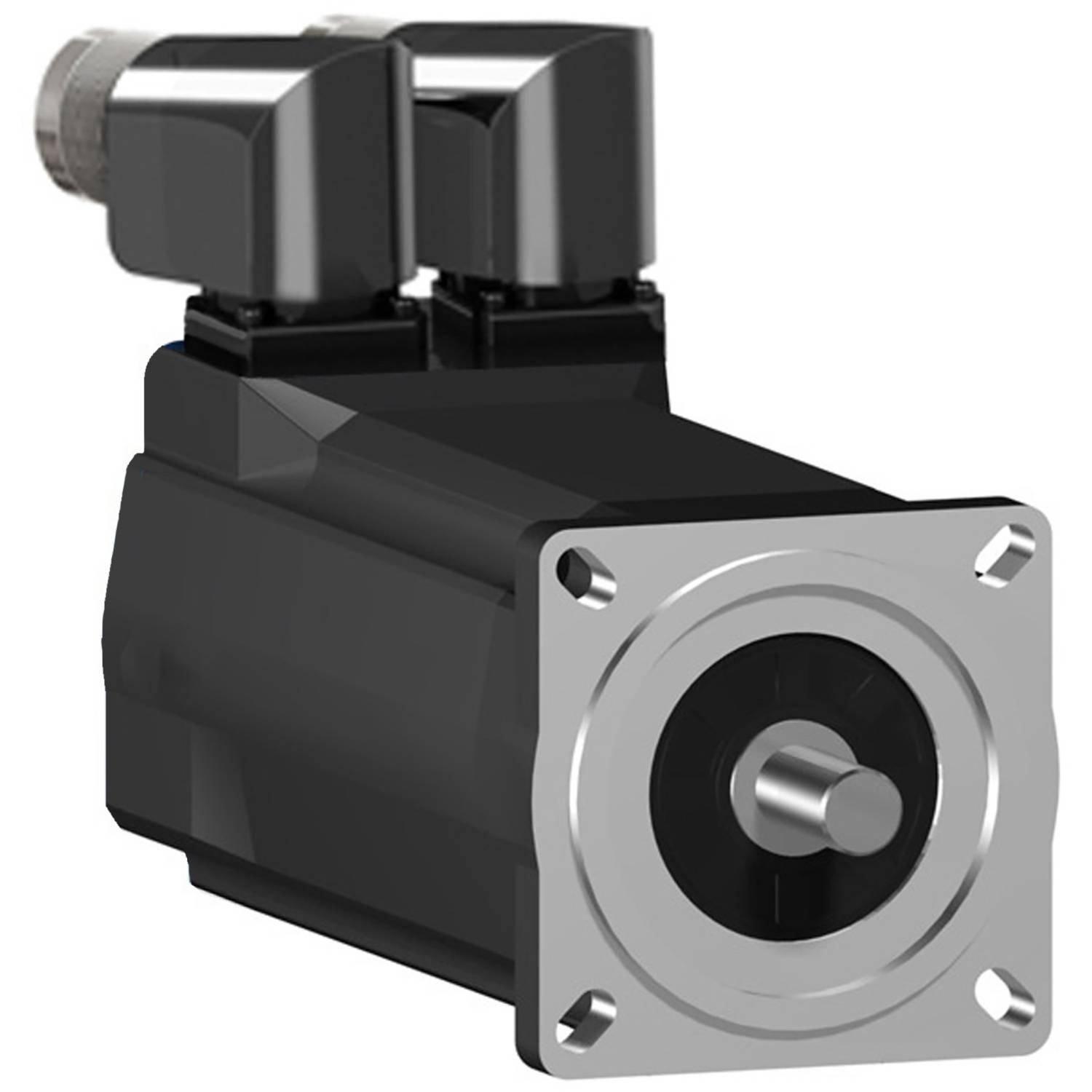

Schneider Electric servomotor SH30702P12F2000

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 2,2 Nm a dosahuje maximálny krútiaci moment 7,6 Nm. Jeho nominálne otáčky sú až 7200 ot./min v závislosti od napájacieho napätia. Výsledkom je menovitý výkon v závislosti od napätia až 1360 W. Zabudovaný enkodér je navrhnutý ako viacotáčkový SinCos Hiperface so 128 periódami/otáčka (128x1024x4096). Elektrické pripojenie je realizované cez 2x M23 konektory, otočné o 90°. Príruba motora je 70 mm na upevnenie. Hnací hriadeľ má priemer 11 mm. Na konci hriadeľa je lícované pero a vyhovuje triede ochrany IP54. Kryt motora zodpovedá triede ochrany IP65. Integrovaná je prídržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.

Tento text bol preložený strojovo.
