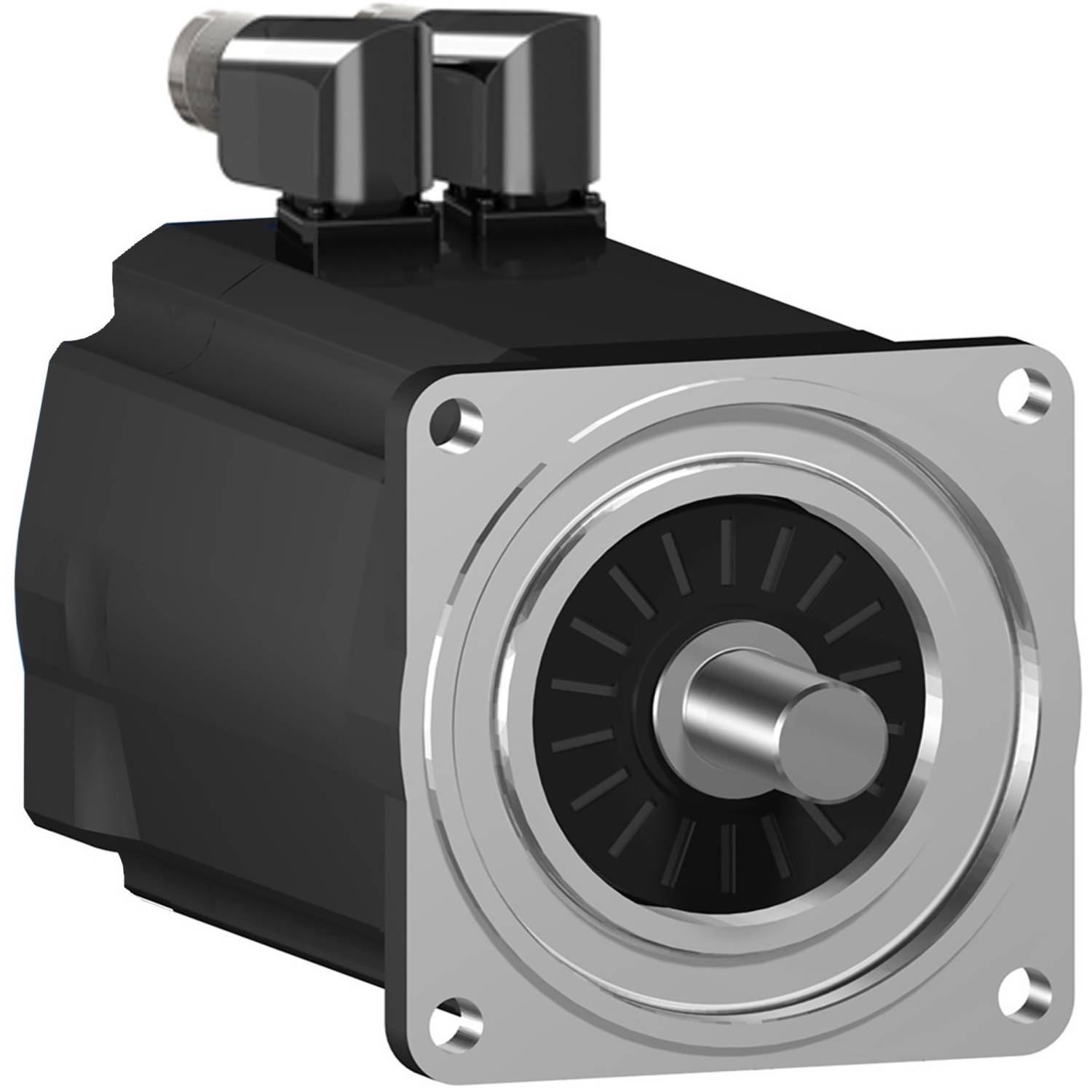

Schneider Electric servomotor SH31003P12A2200

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 8,0 Nm a dosahuje maximálny krútiaci moment 28,3 Nm. Jeho nominálne otáčky sú až 4800 ot./min v závislosti od napájacieho napätia. Výsledkom je menovitý výkon v závislosti od napätia až 2560 W. Zabudovaný enkodér je navrhnutý ako viacotáčkový SinCos Hiperface so 128 periódami/otáčka (128x1024x4096). Elektrické pripojenie je realizované cez 2x M23 konektory, otočné o 90°. Príruba motora je 100 mm na upevnenie. Hnací hriadeľ má priemer 19 mm. Na konci hriadeľa je lícované pero a vyhovuje triede ochrany IP65. Kryt motora zodpovedá triede ochrany IP67. Neexistuje žiadna zádržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.

Tento text bol preložený strojovo.
