Schneider Electric servomotor SH31403P12A2100 27.8 Nm Priemer hriadeľa: 24 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (3 670,73 € / kus)
3 670,73 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Uhol
90°
- Brzdný moment
27.8 Nm
- Ø hriadeľa
24 mm
- Číslo výrobcu
SH31403P12A2100
- Typ
SH31403P12A2100
- Miera príruby
140 mm
- Menovitý výkon
3430 W
- Ø hriadeľa
24 mm
- Menovitý otáčavý moment
90.2 Nm
Rotary current synchronous motor
AC/DC
230 V
3
Other
0
Other
Other
Other
0
0
0
NIE
NIE
None
NIE
Other
Other
Other
Other
NIE
Other
Other
NIE
27.8
- UKCA
áno
- Kategória výrobku
servomotor
Na stiahnutie
Datasheet
Datasheet 2932602 Schneider Electric servomotor SH31403P12A2100 27.8 Nm Priemer hriadeľa: 24 mm
Datasheet 2932602 Schneider Electric servomotor SH31403P12A2100 27.8 Nm Priemer hriadeľa: 24 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2932602 Schneider Electric servomotor SH31403P12A2100 27.8 Nm Priemer hriadeľa: 24 mm
Informácie
Informácie 2932602 Schneider Electric servomotor SH31403P12A2100 27.8 Nm Priemer hriadeľa: 24 mm
Informácie 2932602 Schneider Electric servomotor SH31403P12A2100 27.8 Nm Priemer hriadeľa: 24 mm
Popis

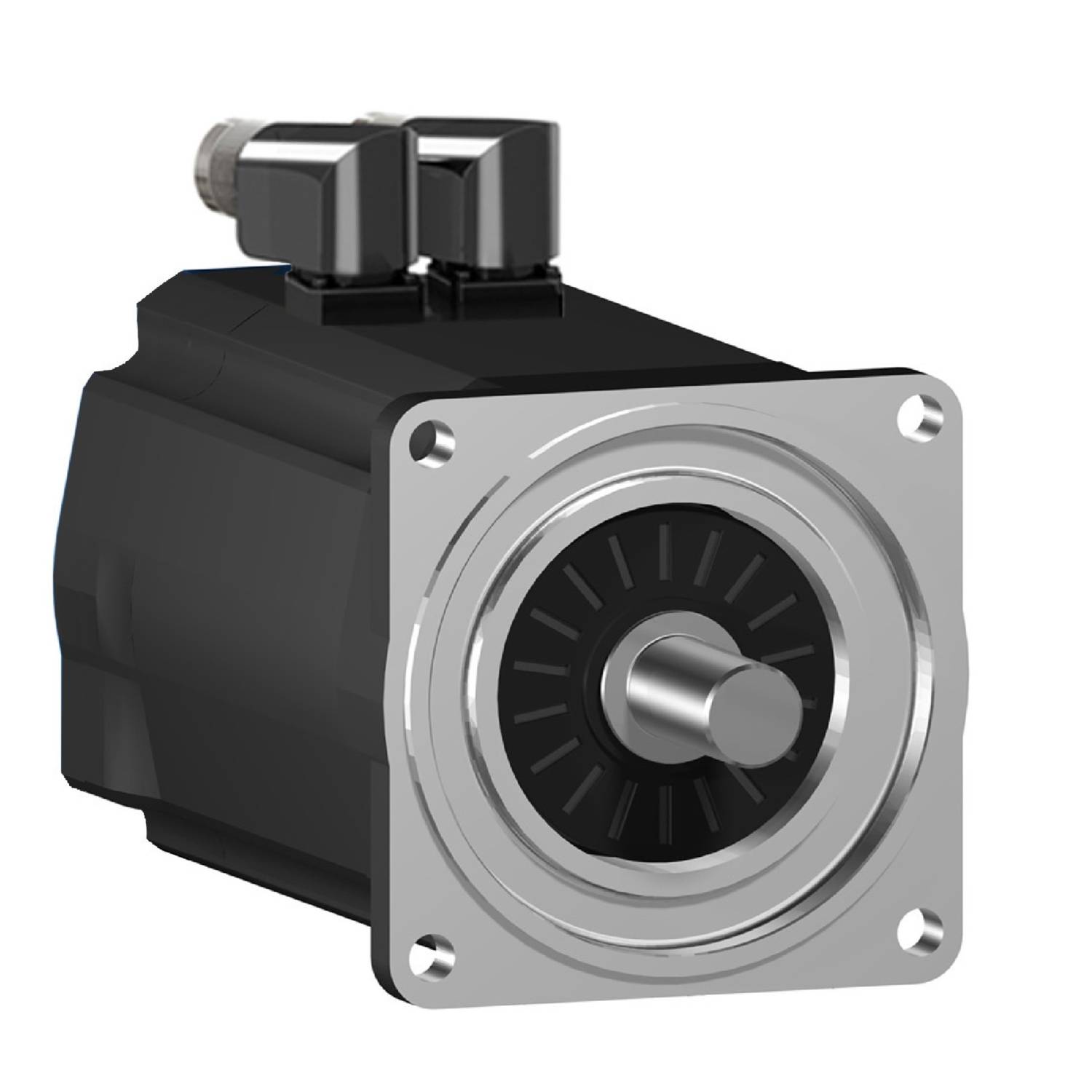

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 27,8 Nm a dosahuje maximálny krútiaci moment 90,2 Nm. Jeho nominálne otáčky sú až 3600 ot./min v závislosti od napájacieho napätia. Výsledkom je menovitý výkon v závislosti od napätia až 3430 W. Zabudovaný snímač je navrhnutý ako viacotáčkový SinCos Hiperface so 128 periódami/otáčka (128x1024x4096). Elektrické pripojenie je realizované cez 2x M23 konektory, otočné o 90°. Príruba motora je 140 mm na upevnenie. Hnací hriadeľ má priemer 24 mm. Na konci hriadeľa je lícované pero a vyhovuje triede ochrany IP65. Kryt motora zodpovedá triede ochrany IP65. Neexistuje žiadna zádržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.
Tento text bol preložený strojovo.
