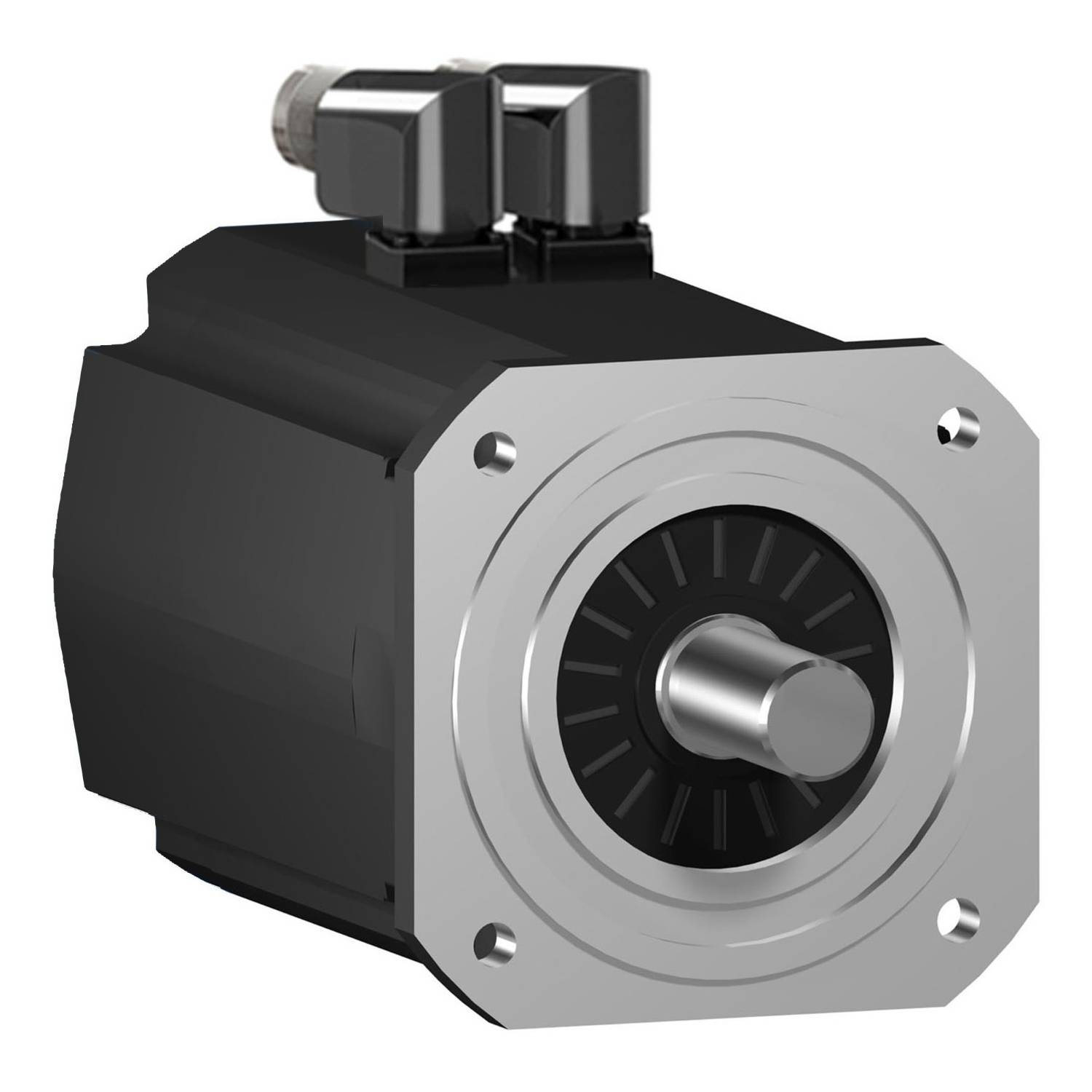

Schneider Electric servomotor SH32051P02A2100 SH32051P02A2100

Servomotor Lexium SH3. Táto séria AC servomotorov SH3 sa vyznačuje nízkou zotrvačnosťou rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania je vyššia hustota výkonu v kompaktnom prevedení. Toto servo má nominálny krútiaci moment pri nepretržitom zastavení 36,9 Nm a dosahuje maximálny krútiaci moment 110 Nm. Jeho nominálne otáčky sú až 3600 ot./min v závislosti od napájacieho napätia. Výsledkom je menovitý výkon v závislosti od napätia až 5,2 kW. Vstavaný enkodér je navrhnutý ako SinCos Hiperface multiturn so 128 periódami/otáčka (128x1024x4096). Elektrické pripojenie sa vykonáva pomocou konektorov M40 + M23, otočné o 90°. Príruba motora je 205 mm na upevnenie. Hnací hriadeľ má priemer 38 mm. Koniec hriadeľa je hladký a má krytie IP65. Kryt motora zodpovedá triede ochrany IP65. Neexistuje žiadna zádržná brzda. Na prevádzku synchrónneho motora sa odporúčajú servozosilňovače zo série Lexium Lexium 52 & Lexium 62.
